Phụ gia chậm đông kết: Thực tế sử dụng mùa nắng nóng

Cả hai cách đều có thể làm thay đổi cấp phối, nhưng không giải quyết đúng nguyên nhân: phản ứng thủy hóa đang diễn ra nhanh, nước bốc hơi mạnh và thời gian vận chuyển đã ăn vào khoảng thời gian thi công hữu ích của bê tông tươi.

Sai lầm nằm ở chỗ coi phụ gia chậm đông kết bê tông tươi như một loại “thuốc kéo dài thời gian” có thể sử dụng tùy ý. Thực tế, đây là một biến số của hệ cấp phối. Nó tác động đến tốc độ ninh kết, khả năng duy trì độ sụt và quá trình phát triển cường độ ban đầu; nếu liều lượng, thời điểm cho phụ gia hoặc chế độ bảo dưỡng không phù hợp, lợi ích có thể đảo chiều.

Trong mùa nóng, phụ gia chậm đông kết không thay thế cho thiết kế cấp phối và cũng không thay thế bảo dưỡng ẩm. Nó chỉ phát huy đúng giới hạn khi được đặt trong một quy trình kiểm soát đồng bộ từ trạm trộn đến bề mặt bê tông sau khi đổ.

Không phải cứ giữ độ sụt lâu là bê tông đã được kiểm soát

Độ sụt là chỉ dấu dễ quan sát nhất tại hiện trường, nhưng không phải là toàn bộ trạng thái của bê tông. Một mẻ bê tông có thể vẫn đạt độ sụt yêu cầu trong khi thời điểm bắt đầu ninh kết đã bị kéo dài bất thường. Ngược lại, bê tông mất độ sụt nhanh chưa chắc đã ninh kết ngay; nguyên nhân có thể đến từ sự mất nước, nhiệt độ cốt liệu cao hoặc tương tác không phù hợp giữa xi măng và phụ gia.

Phụ gia chậm đông kết, còn được gọi là phụ gia hoãn đông kết bê tông, thường tác động lên quá trình phản ứng thủy hóa của các khoáng xi măng. Ở giai đoạn đầu, các hợp chất này làm chậm quá trình hình thành và phát triển sản phẩm thủy hóa quanh hạt xi măng. Nhờ đó, hỗn hợp có thêm thời gian vận chuyển, bơm, đổ và hoàn thiện bề mặt.

Tuy nhiên, “chậm đông kết” không đồng nghĩa với “giữ nguyên mọi tính chất của bê tông”. Khi nhiệt độ môi trường tăng, tốc độ bay hơi nước cũng tăng. Nếu bề mặt bê tông không được che phủ hoặc cấp ẩm kịp thời, lớp hồ xi măng phía trên có thể khô nhanh hơn phần bê tông bên trong. Khi đó, nguy cơ nứt co ngót dẻo vẫn xuất hiện dù đã sử dụng phụ gia.

Đây là điểm thường bị bỏ qua trong các hướng dẫn mang tính quảng bá: phụ gia có thể kéo dài thời gian ninh kết, nhưng không thể ngăn một bề mặt bê tông bị mất nước liên tục dưới nắng, gió và nhiệt độ cao.

Phụ gia chậm đông kết chỉ mua thêm thời gian thi công; nó không mua được quyền bỏ qua bảo dưỡng ẩm.

Ở cấp độ thực hành, cần tách ba khái niệm thường bị trộn lẫn:

• Duy trì độ sụt: hỗn hợp vẫn giữ được tính công tác trong thời gian vận chuyển và đổ.
• Kéo dài thời gian ninh kết: bê tông chưa chuyển nhanh sang trạng thái mất tính dẻo, giúp giảm nguy cơ mạch ngừng ngoài kế hoạch.
• Phát triển cường độ: quá trình bê tông đạt cường độ thiết kế, đặc biệt trong những ngày đầu, có thể diễn ra chậm hơn khi dùng phụ gia chậm đông kết.

Ba hiện tượng này có liên quan, nhưng không thể đánh đồng. Một loại phụ gia giúp bê tông duy trì độ sụt tốt chưa chắc là lựa chọn phù hợp nếu mục tiêu chính là kéo dài thời gian ninh kết cho bê tông khối lớn. Ngược lại, một liều lượng đủ để kiểm soát ninh kết có thể làm chậm cường độ ban đầu nhiều hơn dự kiến.

Phân loại theo tiêu chuẩn: khác nhau ở cơ chế kết hợp

Theo TCVN 8826:2011 và ASTM C494, phụ gia hóa học chậm đông kết được chia thành những nhóm chính dựa trên chức năng kết hợp:

Phân loại này không chỉ có ý nghĩa trên hồ sơ kỹ thuật. Nó giúp xác định phụ gia đang giải quyết vấn đề nào trong cấp phối. Nếu bê tông vừa cần giữ độ sụt vừa cần giảm tỷ lệ nước trên xi măng, phụ gia loại D hoặc loại G có thể phù hợp hơn phụ gia chỉ có chức năng chậm đông kết.

Ngược lại, nếu trạm trộn đang dùng một cấp phối có hàm lượng nước cao, việc bổ sung thêm phụ gia chậm đông kết không biến bê tông đó thành bê tông chất lượng cao. Tỷ lệ nước trên xi măng vẫn là biến số nền tảng. Phụ gia chỉ có thể tối ưu hóa khả năng sử dụng nước và thời gian thi công trong giới hạn của hệ vật liệu hiện có.

Trong điều kiện nhiệt độ cao, các biến số cần được xem xét đồng thời gồm:

• Nhiệt độ của xi măng, cốt liệu và nước trộn tại thời điểm phối trộn.
• Thời gian từ lúc trộn đến khi bê tông được đổ và hoàn thiện.
• Loại xi măng, độ mịn và tốc độ phản ứng thủy hóa của xi măng.
• Hàm lượng xi măng, tỷ lệ nước trên xi măng và lượng vật liệu dạng bột.
• Độ ẩm thực tế của cốt liệu, đặc biệt là cát.
• Kiểu vận chuyển, chiều dài tuyến bơm và thời gian chờ tại công trường.
• Tốc độ gió, độ ẩm không khí và mức độ che phủ bề mặt sau khi đổ.

Nếu chỉ nhìn vào nhiệt độ không khí rồi quyết định liều lượng phụ gia, đó vẫn là một cách định lượng thiếu cơ sở. Nhiệt độ môi trường trên 34°C là tín hiệu cảnh báo về nguy cơ mất nước và đẩy nhanh ninh kết, nhưng không đủ để suy ra chính xác bê tông sẽ đông kết sau bao lâu.

Sikament® R-7 N: phụ gia giảm nước và chậm ninh kết cho bê tông kết cấu

Sikament® R-7 N là phụ gia hóa dẻo và kéo dài thời gian ninh kết gốc lignosulfonat cải tiến, thuộc nhóm giảm nước và chậm đông kết theo ASTM C494 Loại D. Sản phẩm thường được sử dụng cho bê tông khối lớn và bê tông kết cấu trong điều kiện nhiệt độ môi trường cao.

Liều lượng khuyến nghị nằm trong khoảng 0,3–0,8 lít trên 100 kg xi măng. Khoảng sử dụng điển hình là 0,4–0,6 lít trên 100 kg xi măng, nhưng đây không phải con số được phép áp dụng máy móc cho mọi cấp phối.

Chẳng hạn, một cấp phối sử dụng 350 kg xi măng cho mỗi mét khối bê tông sẽ có khoảng liều lượng tham khảo:

• Mức 0,3 lít/100 kg xi măng: khoảng 1,05 lít phụ gia cho mỗi mét khối.
• Mức 0,5 lít/100 kg xi măng: khoảng 1,75 lít phụ gia cho mỗi mét khối.
• Mức 0,8 lít/100 kg xi măng: khoảng 2,8 lít phụ gia cho mỗi mét khối.

Đây là phép quy đổi theo khối lượng xi măng, không phải định lượng theo thể tích bê tông một cách độc lập. Nếu hàm lượng xi măng thay đổi, lượng phụ gia cũng phải thay đổi tương ứng. Sai lầm phổ biến tại trạm trộn là cố định một con số “mỗi xe bao nhiêu lít”, trong khi cấp phối, loại xi măng và thời gian vận chuyển giữa các xe có thể không giống nhau.

Với bê tông khối lớn, lợi ích của việc kéo dài ninh kết không chỉ nằm ở thời gian thi công. Khi lượng xi măng lớn, nhiệt do phản ứng thủy hóa tích tụ trong lòng khối bê tông có thể tạo chênh lệch nhiệt độ giữa vùng lõi và bề mặt. Việc kiểm soát tốc độ phản ứng ở giai đoạn đầu có thể hỗ trợ kiểm soát nhiệt, nhưng không thể thay thế thiết kế chống nhiệt, phương án đổ phân lớp hoặc biện pháp theo dõi nhiệt độ trong khối.

R-7 N cũng không phải phụ gia đông cứng nhanh. Việc gọi nhầm sản phẩm này là chất thúc đông kết dẫn đến một chuỗi quyết định sai: tăng liều khi bê tông đã mất độ sụt, rút ngắn thời gian chờ hoặc bỏ qua thử nghiệm cấp phối. Bản chất của sản phẩm là hóa dẻo và chậm ninh kết; giới hạn sử dụng phải được xác định từ tài liệu kỹ thuật và thử nghiệm thực tế.

Sikament®-1 R4: khi cần đồng thời giảm nước và kéo dài thời gian thi công

Sikament®-1 R4 thuộc nhóm phụ gia siêu dẻo và chậm đông kết. Liều lượng sử dụng được nêu trong khoảng 0,60–1,60 lít trên 100 kg xi măng, với khoảng điển hình 0,8–1,20 lít trên 100 kg xi măng.

Khoảng liều này cao hơn R-7 N không có nghĩa sản phẩm “mạnh hơn” theo cách đơn giản. Hai sản phẩm có nền hóa học, cơ chế phân tán hạt xi măng và mục tiêu thiết kế khác nhau. Việc so sánh chỉ bằng số lít phụ gia là thiếu ý nghĩa nếu không đặt cạnh các thông số như độ sụt ban đầu, độ sụt sau thời gian chờ, lượng nước trộn và cường độ yêu cầu.

Sikament®-1 R4 có thể được cân nhắc khi cấp phối cần:

1. Giảm lượng nước trộn nhưng vẫn duy trì tính công tác.

2. Kéo dài thời gian vận chuyển hoặc bơm bê tông.

3. Hạn chế hiện tượng sụt giảm độ chảy nhanh trong thời tiết nóng.

4. Phục vụ bê tông kết cấu có yêu cầu cao hơn về khả năng thi công và độ đặc chắc.

Nhưng một sản phẩm siêu dẻo không tự động giải quyết vấn đề phân tầng. Nếu lượng nước tự do quá cao, cốt liệu có cấp phối không liên tục hoặc thời gian trộn không phù hợp, bê tông vẫn có thể tách nước và phân tầng. Ngược lại, khi giảm nước mạnh mà không kiểm soát độ nhớt của hồ xi măng, hỗn hợp có thể khó bơm hoặc mất ổn định sau khi ra khỏi ống bơm.

Vì vậy, thử nghiệm không nên dừng ở phép đo độ sụt ngay sau khi trộn. Một quy trình có giá trị hơn cần theo dõi độ sụt tại nhiều thời điểm, chẳng hạn sau khi trộn, sau thời gian mô phỏng vận chuyển và sau thời gian chờ tại công trường. Đồng thời, cần quan sát tách nước, phân tầng, khả năng hoàn thiện bề mặt và thời điểm bắt đầu ninh kết.

PCE không chỉ là câu chuyện về giảm nước

Phụ gia siêu dẻo thế hệ thứ ba gốc Polycarboxylate Ether, như SikaPlast® 166, có khả năng giảm lượng nước trộn đến khoảng 30–40% trong điều kiện cấp phối phù hợp. Liều lượng tham khảo của sản phẩm nằm ở mức 0,8–1,0% theo khối lượng xi măng.

Cơ chế phân tán của PCE khác với nhóm lignosulfonat truyền thống. Các phân tử phụ gia hấp phụ lên bề mặt hạt xi măng, tạo lực đẩy không gian giữa các hạt và giúp giải phóng một phần nước đang bị giữ trong cấu trúc kết tụ. Nhờ đó, bê tông có thể đạt độ chảy hoặc độ sụt cần thiết với lượng nước thấp hơn.

Đây là lợi thế rõ ràng, nhưng cũng tạo ra yêu cầu kiểm soát cao hơn. Khi giảm nước mạnh, sự thay đổi nhỏ về độ ẩm cốt liệu hoặc hàm lượng bột mịn cũng có thể làm thay đổi đáng kể tính công tác. Cấp phối có thể chuyển từ trạng thái dẻo ổn định sang quá cứng, hoặc từ trạng thái dễ bơm sang tách nước nếu liều lượng được điều chỉnh theo cảm tính.

Thực tế chứng minh rằng khả năng duy trì độ sụt của phụ gia PCE phụ thuộc vào nhiều yếu tố:

• Tương thích giữa phụ gia và loại xi măng đang sử dụng.
• Hàm lượng thạch cao và tốc độ hòa tan của các pha khoáng trong xi măng.
• Nhiệt độ hỗn hợp bê tông.
• Hàm lượng bột mịn và đặc tính hấp phụ của vật liệu bổ sung.
• Thời gian và cường độ trộn.
• Việc có bổ sung phụ gia khác trong cùng cấp phối hay không.

Do đó, không nên hiểu “PCE giảm nước đến 30–40%” như một cam kết cố định cho mọi mẻ bê tông. Đây là mức khả năng trong điều kiện thử nghiệm và cấp phối phù hợp. Khi đưa vào công trường, con số thực tế cần được xác định qua cấp phối thử, không phải sao chép từ một công trình khác.

Giảm nước là một công cụ tối ưu hóa cấp phối, không phải giấy phép để tăng xi măng hoặc bỏ qua kiểm soát cốt liệu.

Rủi ro lớn nhất: quá liều và đánh giá sai thời gian ninh kết

Phụ gia hóa học thường chiếm tỷ lệ dưới 5% khối lượng xi măng, nhưng ảnh hưởng của nó không nhỏ. Chỉ một sai lệch định lượng cũng có thể làm thay đổi đáng kể thời gian ninh kết, đặc biệt khi xi măng, nhiệt độ và độ ẩm cốt liệu đã khác với điều kiện thử nghiệm ban đầu.

Khi dùng quá liều phụ gia chậm đông kết, bê tông có thể kéo dài thời gian ninh kết quá mức, thậm chí không đông kết trong nhiều ngày. Cường độ ban đầu, đặc biệt trong khoảng dưới 7 ngày, có thể phát triển chậm hơn dự kiến. Nếu bê tông bị khô trong giai đoạn này, sự suy giảm chất lượng không còn chỉ là vấn đề “chậm tiến độ” mà có thể ảnh hưởng đến cường độ chịu lực cuối cùng.

Cần phân biệt rõ: phụ gia chậm đông kết không mặc nhiên làm giảm cường độ 28 ngày. Khi được định lượng đúng và bảo dưỡng đúng, quá trình thủy hóa được duy trì đầy đủ; bê tông vẫn có thể đạt, thậm chí cải thiện cường độ cuối cùng nhờ giảm nước và tăng độ đặc chắc. Rủi ro xuất hiện khi người thi công kéo dài thời gian ninh kết nhưng lại để bề mặt mất nước, hoặc khi điều chỉnh phụ gia mà không kiểm tra lại cấp phối.

Một số dấu hiệu cảnh báo tại công trường gồm:

• Sau thời gian dự kiến, bề mặt bê tông vẫn quá mềm và không tạo được dấu hoàn thiện ổn định.
• Công tác hoàn thiện bị kéo dài nhưng không có kế hoạch che phủ, giữ ẩm.
• Bê tông giữ độ sụt tốt nhưng tách nước hoặc phân tầng sau khi bơm.
• Cường độ mẫu ở tuổi sớm thấp hơn đáng kể so với đường phát triển đã được xác lập.
• Nhân sự hiện trường tự ý bổ sung thêm nước hoặc phụ gia vì cho rằng bê tông “chưa đủ dẻo”.
• Liều lượng được tính theo số xe hoặc số mét khối, không quy đổi theo khối lượng xi măng thực tế.

Không thể xác định thời gian đông kết chính xác chỉ từ tên phụ gia. Thời gian này phụ thuộc lớn vào nhiệt độ thực tế, loại xi măng, tỷ lệ cấp phối, thời gian vận chuyển và điều kiện môi trường. Vì vậy, mọi khoảng thời gian đưa ra trước khi thử nghiệm chỉ nên được xem là định hướng kỹ thuật, không phải cam kết hiện trường.

Thử nghiệm cấp phối phải mô phỏng đúng công trường

Một cấp phối đạt yêu cầu trong phòng thí nghiệm nhưng thất bại tại công trường thường không thất bại vì hóa chất “không hiệu quả”. Nó thất bại vì điều kiện sử dụng đã bị thay đổi.

Nếu bê tông phải vận chuyển 90 phút trong xe trộn, thử nghiệm chỉ đo độ sụt sau 5 phút không có giá trị đại diện. Nếu công trường thi công dưới nắng và gió, nhưng mẫu thử được giữ trong phòng có nhiệt độ ổn định, kết quả về thời gian ninh kết cũng không phản ánh rủi ro thực tế.

Một chương trình thử nghiệm hợp lý nên mô phỏng ít nhất các giai đoạn sau:

1. Trộn ban đầu: ghi nhận độ sụt, nhiệt độ hỗn hợp và trạng thái đồng nhất.

2. Sau thời gian vận chuyển dự kiến: đo lại độ sụt, quan sát khả năng giữ nước và phân tầng.

3. Sau khi bơm hoặc mô phỏng thời gian chờ: đánh giá tính công tác còn lại, nhất là với bê tông có phụ gia siêu dẻo.

4. Theo dõi ninh kết: ghi nhận thời điểm mất tính dẻo, không chỉ dựa vào cảm quan bề mặt.

5. Đúc mẫu cường độ: theo dõi cả tuổi sớm và tuổi thiết kế để phát hiện sự chậm phát triển bất thường.

6. Kiểm tra bề mặt sau bảo dưỡng: quan sát nứt co ngót dẻo, tách nước, rỗ mặt và biến đổi màu sắc.

Trong quy trình này, liều lượng nên được khảo sát theo một dải nhỏ quanh mức khuyến nghị, thay vì chỉ thử một điểm duy nhất. Ví dụ, với Sikament® R-7 N, có thể bắt đầu trong vùng điển hình 0,4–0,6 lít trên 100 kg xi măng, sau đó điều chỉnh dựa trên thời gian vận chuyển, nhiệt độ và kết quả độ sụt. Với Sikament®-1 R4, cần đánh giá đồng thời khả năng giảm nước và sự ổn định của hỗn hợp ở mức 0,8–1,20 lít trên 100 kg xi măng.

Việc điều chỉnh phải được ghi chép. Một trạm trộn không lưu lại nhiệt độ cốt liệu, độ ẩm cát, thời gian trộn và thời điểm bổ sung phụ gia sẽ rất khó truy nguyên nguyên nhân khi bê tông mất độ sụt hoặc ninh kết chậm. Trong vật liệu xây dựng, trí nhớ của công trường không thể thay thế dữ liệu.

Bảo dưỡng ẩm: phần bắt buộc, không phải công đoạn phụ

Trong điều kiện nắng nóng, bê tông tươi có thể mất nước nhanh ngay cả khi đã sử dụng chất làm chậm đông kết bê tông. Nhiệt độ trên 34°C, bức xạ trực tiếp và gió mạnh làm tăng tốc độ bay hơi ở bề mặt. Khi tốc độ bay hơi vượt khả năng nước trong bê tông di chuyển lên bù đắp, lớp bề mặt co lại trong khi phần bên dưới vẫn còn dẻo. Đây là cơ chế điển hình của nứt co ngót dẻo.

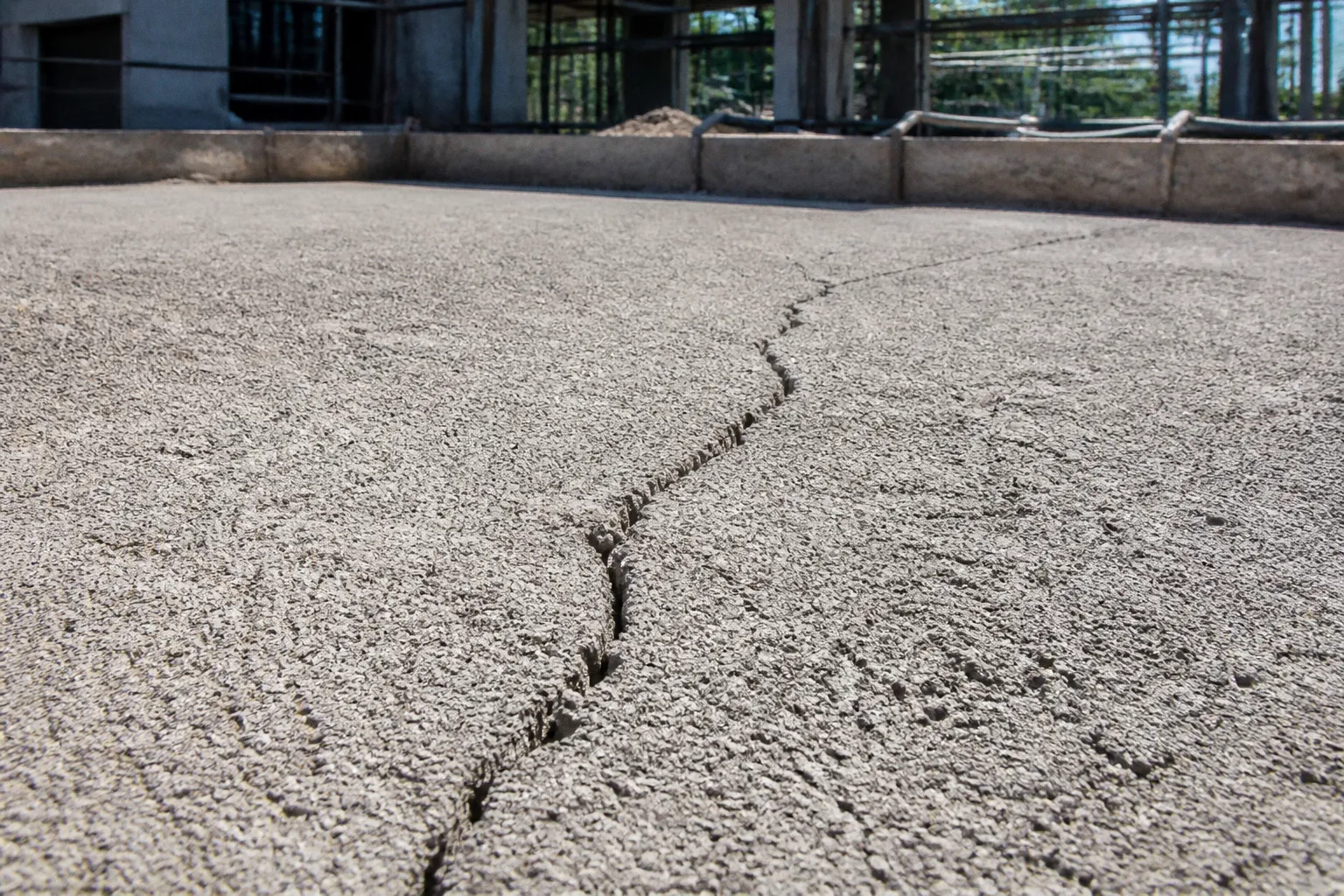

Nứt thường xuất hiện khi bê tông chưa đủ cứng để kháng lại ứng suất kéo do co ngót. Vì phụ gia chậm đông kết kéo dài trạng thái dẻo, thời gian mà bề mặt dễ bị tác động có thể còn dài hơn. Nếu người thi công chỉ quan tâm đến việc bê tông “chưa đông” mà không che phủ, nguy cơ nứt không giảm mà có thể tăng.

Bảo dưỡng ẩm liên tục, kết hợp che phủ bề mặt, cần được triển khai ngay sau khi bê tông đạt trạng thái có thể bảo dưỡng mà không làm hư bề mặt. Thời gian giữ ẩm tối thiểu được khuyến nghị trong điều kiện nắng nóng là ít nhất 3 ngày, nhưng phương án cụ thể còn phụ thuộc loại kết cấu, điều kiện môi trường và yêu cầu kỹ thuật của công trình.

Các biện pháp thường dùng gồm:

• Che phủ bằng bạt hoặc vật liệu phù hợp để giảm bức xạ và gió trực tiếp.
• Phun nước hoặc duy trì ẩm bề mặt theo chu kỳ ổn định.
• Dùng bao ẩm, vải địa kỹ thuật hoặc vật liệu giữ nước cho bề mặt nằm ngang.
• Hạn chế đổ bê tông vào thời điểm bức xạ nhiệt cao nhất nếu tiến độ cho phép.
• Làm mát cốt liệu, nước trộn hoặc thiết bị vận chuyển khi nhiệt độ hỗn hợp vượt giới hạn kiểm soát.
• Chuẩn bị sẵn nhân lực hoàn thiện và bảo dưỡng, tránh để bê tông chờ ngoài nắng sau khi xe đến.

Bảo dưỡng không thể làm theo kiểu “đổ xong rồi hôm sau mới tưới”. Khoảng thời gian giữa lúc hoàn thiện và lúc bắt đầu bảo dưỡng có thể quyết định việc bề mặt có xuất hiện nứt hay không. Phụ gia chỉ tác động vào phản ứng thủy hóa; nó không ngăn được sự trao đổi ẩm giữa bê tông và môi trường.

Từ trạm trộn đến công trường: kiểm soát một chuỗi biến số

Để sử dụng phụ gia bê tông mùa hè có hiệu quả, cần nhìn toàn bộ quá trình thay vì chỉ kiểm soát chai hóa chất. Một cấp phối ổn định phải trả lời được những câu hỏi cụ thể:

• Bê tông cần duy trì độ sụt trong bao lâu?
• Thời gian vận chuyển thực tế có thay đổi giữa giờ cao điểm và giờ thấp điểm không?
• Nhiệt độ bê tông khi rời trạm trộn và khi đến công trường là bao nhiêu?
• Độ sụt giảm do mất nước hay do phản ứng thủy hóa tăng tốc?
• Có cần giảm nước hay chỉ cần kéo dài thời gian ninh kết?
• Phụ gia được đưa vào lúc nào: trước khi trộn, trong quá trình trộn hay tại công trường?
• Cấp phối có sử dụng đồng thời phụ gia giảm nước, phụ gia cuốn khí hoặc vật liệu khoáng khác không?
• Sau khi kéo dài ninh kết, công trường có đủ năng lực hoàn thiện và bảo dưỡng ngay không?

Nếu câu trả lời cho các câu hỏi này chưa rõ, việc tăng liều phụ gia chỉ là một phép thử rủi ro. Trong nhiều trường hợp, điều chỉnh nhiệt độ cốt liệu, kiểm soát độ ẩm cát và rút ngắn thời gian chờ mang lại hiệu quả ổn định hơn việc thêm hóa chất.

Quy trình quản lý tại trạm trộn nên bao gồm việc hiệu chuẩn thiết bị định lượng, kiểm tra sai số bơm phụ gia và xác nhận lượng xi măng thực tế theo từng cấp phối. Thùng chứa cũng cần được nhận diện rõ, bởi nhầm phụ gia chậm đông kết với phụ gia đông kết nhanh không phải lỗi nhỏ có thể sửa bằng kinh nghiệm.

Tại công trường, mỗi xe bê tông cần được kiểm tra tình trạng hỗn hợp trước khi cho phép đổ. Không nên bổ sung nước chỉ vì độ sụt thấp hơn cảm quan mong muốn. Nếu cần điều chỉnh bằng phụ gia, phải có hướng dẫn định lượng cụ thể và người có thẩm quyền xác nhận. Mọi điều chỉnh sau khi xe rời trạm trộn đều làm tăng độ bất định của cấp phối, đặc biệt khi không ghi nhận lại thời điểm và lượng bổ sung.

Giới hạn của phụ gia trong bài toán chất lượng bê tông

Phụ gia chậm đông kết có thể giải quyết một phần vấn đề của bê tông tươi: thời gian vận chuyển dài, nhiệt độ cao, nguy cơ mất độ sụt nhanh hoặc yêu cầu đổ liên tục cho kết cấu lớn. Nhưng nó không thể sửa một cấp phối có cốt liệu không phù hợp, độ ẩm biến động mạnh hoặc tỷ lệ nước trên xi măng quá cao.

Cũng không nên dùng phụ gia để che giấu năng lực tổ chức yếu tại công trường. Nếu xe bê tông phải chờ quá lâu, bơm bị gián đoạn, nhân lực hoàn thiện thiếu hoặc phương án bảo dưỡng chưa chuẩn bị, việc kéo dài ninh kết chỉ làm khoảng thời gian rủi ro lớn hơn.

Lựa chọn giữa Sikament® R-7 N, Sikament®-1 R4 và phụ gia PCE như SikaPlast® 166 cần bắt đầu từ bài toán vật liệu:

• Nếu mục tiêu chính là giảm nước và kéo dài ninh kết ở mức vừa phải, R-7 N có thể là hướng phù hợp.
• Nếu cần khả năng giảm nước và duy trì tính công tác cao hơn, R4 cần được đánh giá qua cấp phối thử.
• Nếu yêu cầu giảm nước mạnh, độ chảy cao và kiểm soát độ sụt lâu dài, PCE có thể mang lại hiệu quả, nhưng yêu cầu kiểm soát tương thích với xi măng và vật liệu mịn nghiêm ngặt hơn.
• Nếu công trường không thể bảo dưỡng ẩm đúng quy trình, không loại phụ gia nào có thể bảo đảm bề mặt bê tông không nứt chỉ bằng cách kéo dài thời gian ninh kết.

Kết luận: công thức phải bắt đầu từ khối lượng xi măng và kết thúc ở bảo dưỡng

Cách sử dụng phụ gia chậm đông kết bê tông tươi đáng tin cậy không nằm ở một con số được truyền miệng giữa các công trường. Nó bắt đầu bằng khối lượng xi măng thực tế, được điều chỉnh qua thử nghiệm với đúng loại xi măng và điều kiện nhiệt độ, sau đó được kiểm chứng bằng độ sụt, thời gian ninh kết và cường độ.

Có thể tóm lược nguyên tắc kỹ thuật như sau:

Liều phụ gia = khối lượng xi măng × tỷ lệ khuyến nghị theo tài liệu kỹ thuật; sau đó phải hiệu chỉnh bằng cấp phối thử và bảo dưỡng ẩm liên tục ít nhất 3 ngày trong điều kiện nắng nóng.

Với Sikament® R-7 N, vùng tham khảo điển hình là 0,4–0,6 lít trên 100 kg xi măng. Với Sikament®-1 R4, vùng điển hình là 0,8–1,20 lít trên 100 kg xi măng. Với SikaPlast® 166, tỷ lệ tham khảo là 0,8–1,0% theo khối lượng xi măng, nhưng hiệu quả giảm nước và duy trì độ sụt vẫn phải được xác nhận bằng thử nghiệm thực tế.

Giới hạn của vật liệu không nằm trên nhãn sản phẩm; nó nằm trong mối quan hệ giữa xi măng, nước, cốt liệu, nhiệt độ, thời gian và bảo dưỡng. Khi kiểm soát được các biến số đó, phụ gia chậm đông kết trở thành một công cụ tối ưu hóa cấp phối. Khi bỏ qua chúng, phụ gia chỉ kéo dài thêm một vấn đề vốn đã bắt đầu từ trước khi bê tông rời trạm trộn.
