Sikadur 731 và 732: Sự khác biệt thực tế là gì?

Câu hỏi tôi nghe nhiều trong vài năm trở lại đây, từ các anh chị giám sát công trình đến quản lý nhà xưởng, không phải là “keo epoxy Sika có tốt không”, mà là: “Tôi đang cầm trên tay hai thùng Sikadur, một cái đặc quánh như vữa, một cái lỏng như mật ong, vậy nên dùng loại nào cho hạng mục của mình?”.

Hai sản phẩm ấy – Sikadur 731 và Sikadur 732 – nghe tên thì gần nhau, đều là keo epoxy hai thành phần không dung môi của cùng một nhà sản xuất, nhưng cách chúng “đứng” trên bề mặt bê tông lại khác nhau rất rõ. Nếu hoán đổi vị trí, hậu quả có thể là một mối nối không đạt yêu cầu, một lớp bê tông bị bong tách hoặc cả mảng sàn phải đục ra làm lại.

Đây không phải chuyện có thể quyết định chỉ bằng cách nhìn màu keo trong vài giây. Sự khác biệt nằm ở độ sệt, khả năng dàn trải, chiều dày thi công, định mức tiêu thụ, thời gian làm việc và mục đích thiết kế của từng sản phẩm.

Tôi muốn bạn đọc bài viết này không phải để tìm xem sản phẩm nào “tốt hơn”. Câu hỏi đó đặt sai đề bài. Điều cần hiểu là mỗi loại keo epoxy Sika được tạo ra cho một “câu chuyện bề mặt” riêng. Khi xác định được bề mặt đang xử lý cần một lớp vữa giữ hình dạng hay một lớp màng dàn đều, việc chọn Sikadur 731 hay 732 sẽ rõ ràng hơn nhiều.

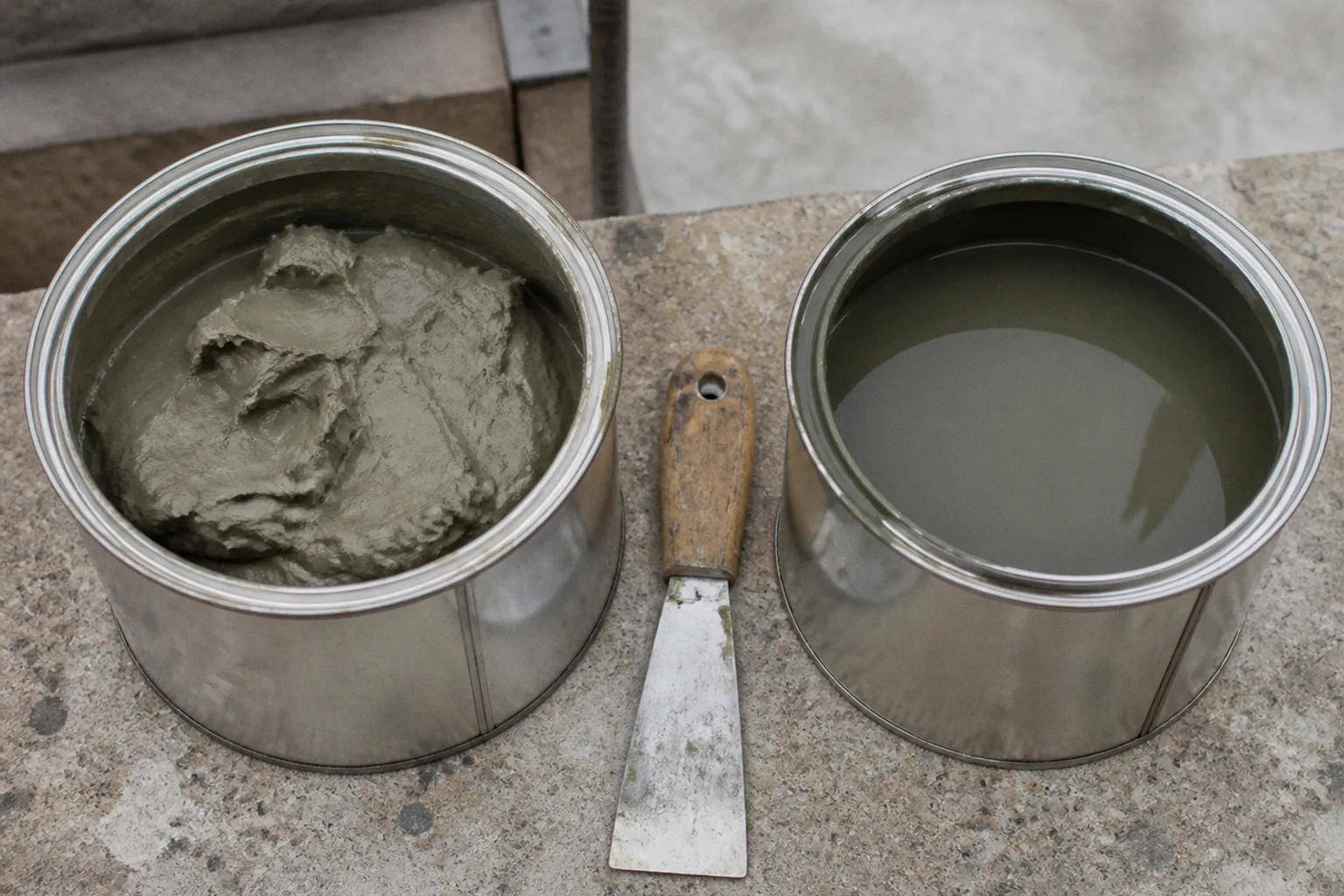

Bản chất vật lý: Từ vữa sệt không võng đến chất kết nối dạng lỏng

Điều đầu tiên cần hình dung là hai sản phẩm này có tính chất vật lý gần như đối lập, dù cùng là keo epoxy hai thành phần với tỷ lệ trộn A:B = 2:1 theo khối lượng.

Sikadur 731 có dạng vữa sệt, mang tính xúc biến. Nói đơn giản, khi dùng bay, dao trét hoặc dụng cụ khuấy tác động lực, hỗn hợp mềm ra để có thể dàn và tạo hình. Khi dừng thao tác, vật liệu trở lại trạng thái đứng yên tương đối, không tự chảy tụt xuống như một loại keo lỏng. Đặc tính này thường được mô tả là không võng.

Nhờ vậy, khi trét Sikadur 731 lên bề mặt đứng hoặc mặt trần với chiều dày tối đa khoảng 10 mm mỗi lớp, vật liệu có thể giữ được hình dạng đã tạo. Trên mặt ngang, chiều dày mỗi lớp có thể lớn hơn, trong tài liệu kỹ thuật thường đề cập mức tối đa khoảng 30 mm. Dù vậy, con số tối đa không có nghĩa là cứ trét một lần thật dày là tốt. Chiều dày thực tế vẫn phải dựa trên hình dạng khuyết tật, điều kiện nền và hướng dẫn kỹ thuật của sản phẩm.

Sikadur 732 thì khác. Vật liệu có độ nhớt thấp hơn, gần với dạng siro sệt hơn là vữa. Sau khi trộn, nó có thể được đổ, quét hoặc lăn để tạo thành một lớp liên kết mỏng trên bề mặt bê tông. Khả năng tự dàn trải này giúp Sikadur 732 len vào các mao mạch và vùng rỗ nhỏ trên bê tông cũ, tạo ra lớp trung gian trước khi bê tông mới được đổ hoặc đắp lên.

Đó là lý do Sikadur 732 thường được gọi là chất kết nối bê tông. Nó không được thiết kế để “đứng” thành một khối dày trên mặt đứng, mà để trải đều trên nền và tạo liên kết liên tục giữa hai lớp vật liệu.

Hai sản phẩm cùng dòng epoxy nhưng khác nhau ở “tư thế đứng”: một loại giữ hình dạng bạn đặt cho nó, một loại tự tìm cách dàn đều trên bề mặt.

Nếu đã từng trộn một mẻ Sikadur 731 bằng tay, bạn sẽ cảm nhận rõ lực cản của hỗn hợp. Vật liệu nặng tay, đặc quánh và sau khi trộn thường phải dùng bay để xúc lên bề mặt. Sikadur 732 nhẹ và dễ thao tác hơn; sau khi trộn, người thi công có thể đổ thành dòng rồi dùng cọ hoặc ru lô dàn đều.

Sự khác biệt trong cảm giác thi công không phải chuyện nhỏ. Nó phản ánh đúng triết lý thiết kế của từng sản phẩm:

• Sikadur 731 phù hợp với vị trí cần một lớp vữa epoxy có khả năng giữ hình dạng, chẳng hạn lỗ neo, điểm vá, gờ cạnh hoặc mối dán vật liệu cứng.
• Sikadur 732 phù hợp với vị trí cần một lớp màng liên kết liên tục, chẳng hạn bề mặt bê tông cũ chuẩn bị tiếp nhận bê tông mới.
• Sikadur 731 thường được thi công bằng bay, dao trét hoặc dụng cụ tương tự.
• Sikadur 732 thường được thi công bằng cọ, chổi, ru lô hoặc dụng cụ có thể dàn vật liệu thành lớp mỏng.

Khối lượng thể tích sau khi trộn cũng tạo ra khác biệt trong quá trình dự toán. Sikadur 731 có thể vào khoảng 1,7 kg/lít, tùy điều kiện và cách xác định; ở một số trường hợp, mức thực tế có thể dao động khoảng 1,8–2,0 kg/lít. Sikadur 732 nhẹ hơn, khoảng 1,4 kg/lít. Tuy nhiên, không nên lấy riêng khối lượng thể tích để kết luận loại nào kinh tế hơn. Với Sikadur 731, lượng dùng phụ thuộc rất mạnh vào chiều dày khối vữa. Với Sikadur 732, lượng dùng lại phụ thuộc vào độ nhám, độ rỗng và khả năng hút vật liệu của nền.

Phân tích ứng dụng chuyên biệt: Neo cấy thép và kết nối bê tông

Đây là phần thường gây nhầm lẫn nhất. Khi đọc mô tả sản phẩm, bạn có thể thấy cả Sikadur 731 và Sikadur 732 đều có khả năng bám dính với bê tông, thép, gạch hoặc một số vật liệu xây dựng khác. Nhưng “bám dính” trong một lỗ khoan để neo cấy thép và “bám dính” giữa bê tông cũ với bê tông mới là hai bài toán khác nhau.

Một bên cần vật liệu lấp đầy và giữ ổn định quanh thanh thép. Bên còn lại cần một lớp liên kết mỏng, liên tục, phủ đều trên toàn bộ mặt tiếp giáp. Cùng là epoxy hai thành phần không có nghĩa là hai sản phẩm có thể thay thế cho nhau trong mọi tình huống.

Khi nào Sikadur 731 là lựa chọn đúng?

Sikadur 731 thuộc nhóm chất kết dính epoxy dạng vữa sệt, cường độ cao. Các ứng dụng thường gặp gồm:

• Neo cấy thép chờ vào bê tông hiện hữu trong các hạng mục cải tạo, mở rộng móng, dầm hoặc cột.
• Trám các lỗ hổng, vùng bê tông bị khuyết tật hoặc vết nứt có chiều rộng đáng kể.
• Dán các vật liệu cứng với nhau hoặc với bê tông như sắt, thép, nhôm, gạch ceramic, gỗ và thủy tinh.
• Vá các gờ cạnh bị vỡ, phục hồi những điểm mất hình dạng cục bộ.
• Tạo lớp vữa sửa chữa tại những vị trí cần vật liệu bám chắc và không bị chảy võng trong thời gian đóng rắn.

Ở những hạng mục này, khả năng giữ hình dạng quan trọng không kém cường độ bám dính. Nếu vật liệu bị chảy khỏi vị trí trước khi đóng rắn, lượng keo thực tế quanh thanh thép hoặc tại điểm vá sẽ không còn đúng như thiết kế ban đầu. Khi đó, dù bản thân vật liệu có các chỉ tiêu cơ lý tốt, mối nối vẫn có thể không đạt yêu cầu do thi công sai hình học.

Tài liệu kỹ thuật của Sikadur 731 thường nêu mô đun đàn hồi khi nén tối thiểu khoảng 1.400 N/mm², tương đương 1.400 MPa, theo ASTM D695. Chỉ tiêu này cho biết mức độ cứng và khả năng chống biến dạng của vật liệu khi chịu tác động nén trong điều kiện thử nghiệm quy định. Nó hữu ích khi so sánh các vật liệu epoxy trong cùng nhóm hoặc đánh giá xu hướng biến dạng của lớp keo.

Tuy nhiên, cần đọc đúng ý nghĩa của con số này. 1.400 MPa không thể được diễn giải thành “tương đương mô đun đàn hồi của bê tông mác cao”, cũng không nên dùng nó để suy ra trực tiếp cấp độ bền của bê tông. Mô đun đàn hồi của bê tông và mô đun được xác định cho vật liệu epoxy trong phép thử ASTM D695 là những đại lượng được đo trong các hệ vật liệu và điều kiện khác nhau. Vì vậy, con số 1.400 MPa chỉ nên được dùng như một chỉ tiêu cơ lý của Sikadur 731, không phải phép quy đổi sang mác bê tông.

Bên cạnh đó, cường độ bám dính theo ASTM C882 được công bố ở mức từ 7 N/mm² sau 2 ngày và từ 10 N/mm² sau 14 ngày. Độ giãn dài khi đứt sau 7 ngày khoảng 0,41%, cho thấy vật liệu có xu hướng cứng và ít biến dạng tương đối sau khi đóng rắn. Đây là đặc tính phù hợp với mối dán, điểm vá và vị trí neo cần giữ ổn định, nhưng không có nghĩa Sikadur 731 là vật liệu dùng để xử lý các khe co giãn đang làm việc.

Khi nào Sikadur 732 là lựa chọn đúng?

Sikadur 732 thuộc nhóm chất kết nối bê tông dạng lỏng sệt. Ứng dụng điển hình nhất của nó là tạo liên kết giữa bê tông mới và bê tông cũ đã đông cứng.

Trong thực tế, sản phẩm có thể được dùng khi:

• Đổ bù hoặc đổ bổ sung lên bề mặt bê tông cũ.
• Mở rộng bản móng, sàn, bệ máy hoặc các cấu kiện bê tông hiện hữu.
• Tạo lớp kết nối trước khi ghép hoặc đắp một lớp vật liệu gốc xi măng mới.
• Phủ bảo vệ cho một số chi tiết thép, cốt thép hoặc bộ phận kim loại trước khi đổ bê tông bao phủ.
• Xử lý một số vùng rỗ, vết nứt nhỏ hoặc khuyết tật bề mặt theo đúng phạm vi cho phép của tài liệu kỹ thuật.

Điểm quan trọng của Sikadur 732 là khả năng dàn mỏng. Khi được thi công trên nền đã làm sạch và chuẩn bị đúng cách, vật liệu tạo ra một lớp liên kết liên tục thay vì một khối vữa dày. Đây là khác biệt mang tính bản chất so với Sikadur 731.

Tài liệu kỹ thuật của Sikadur 732 thường nêu cường độ nén sau 7 ngày lớn hơn 35 N/mm² theo ASTM C881-02 và mô đun đàn hồi khi nén lớn hơn 600 MPa. Các chỉ tiêu này giúp mô tả khả năng chịu nén và mức độ biến dạng của vật liệu sau khi đóng rắn trong điều kiện thử nghiệm. Không nên chỉ nhìn vào việc con số mô đun của Sikadur 732 thấp hơn Sikadur 731 rồi kết luận sản phẩm “yếu hơn” trong mọi ứng dụng. Hai vật liệu được sử dụng cho hai hình thái thi công khác nhau: một loại tạo khối vữa, một loại tạo lớp liên kết mỏng.

Khi dùng làm lớp kết nối bê tông cũ–mới, chất lượng nền, độ sạch, độ đặc chắc và thời điểm đổ bê tông tiếp theo thường ảnh hưởng trực tiếp đến kết quả. Một lớp epoxy tốt không thể bù cho nền còn bụi xi măng, dầu mỡ, nước đọng hoặc bê tông yếu bị bong rời.

Hai bài toán – hai lựa chọn – không thể hoán đổi

Bảng dưới đây giúp đối chiếu nhanh sự khác nhau giữa Sikadur 731 và Sikadur 732. Đây không phải bảng xếp hạng sản phẩm, mà là cách đọc đúng vai trò của từng loại trong thi công.

Một điểm tôi luôn nhấn mạnh với các nhà quản lý là không nên cố dùng Sikadur 732 để cấy thép chịu lực trên mặt đứng hoặc mặt trần chỉ vì sản phẩm cũng có khả năng bám dính với thép và bê tông. Dạng lỏng sệt có thể chảy hoặc dịch chuyển trước khi đông cứng, đặc biệt khi lỗ khoan, khe hở và tư thế thi công không phù hợp.

Ngược lại, cũng không nên dùng Sikadur 731 để quét phủ diện tích lớn làm lớp kết nối bê tông cũ–mới. Dạng vữa sệt khó dàn thành màng mỏng đồng nhất, định mức cao và thao tác trên diện rộng sẽ tốn nhiều vật liệu, nhân công hơn. Trong trường hợp này, việc chọn sai không chỉ làm tăng chi phí mà còn khiến lớp liên kết có chiều dày không đều, dễ tạo điểm yếu cục bộ.

Định mức tiêu thụ và hiệu quả kinh tế trong thi công

Nếu bạn là người phụ trách dự toán hoặc giám sát, định mức là phần nên đọc chậm lại. Lượng vật liệu tiêu thụ quyết định số bộ cần mua, nhưng cũng liên quan đến nhân công, thời gian thi công, số lần trộn và khả năng hoàn thành hạng mục trong thời gian cho phép.

Với Sikadur 731, định mức điển hình khoảng 1,7 kg/m² cho mỗi mm chiều dày. Đây là cách tính theo thể tích lớp vữa. Khi chiều dày tăng, lượng vật liệu tăng gần như trực tiếp theo chiều dày và diện tích.

Chẳng hạn, nếu cần tạo một lớp có chiều dày trung bình 5 mm trên diện tích 1 m², lượng lý thuyết có thể vào khoảng 8,5 kg. Con số thực tế còn phụ thuộc hình dạng khuyết tật, độ phẳng của nền, lượng vật liệu thất thoát khi trộn và phần vật liệu phải dùng để bù vào các vùng rỗ sâu. Ví dụ này cho thấy vì sao Sikadur 731 không phải lựa chọn kinh tế nếu mục tiêu chỉ là phủ một diện tích lớn bằng một lớp mỏng.

Với các hạng mục neo cấy thép, cách tính cũng không nên chỉ dựa vào diện tích. Cần xem xét đường kính lỗ khoan, chiều sâu neo, khoảng hở quanh thanh thép và số lượng lỗ. Một lỗ neo có thể tiêu thụ lượng keo rất khác lỗ khác nếu đường kính khoan hoặc chiều sâu thay đổi. Khi lập dự toán, nên tính theo từng nhóm đường kính và chiều sâu thay vì lấy một mức trung bình quá rộng.

Epoxy hai thành phần cũng không cho phép “trộn nửa bộ rồi để dành” theo cách tùy tiện. Nếu chia vật liệu mà không cân chính xác từng thành phần, tỷ lệ A:B có thể bị sai. Nếu đã trộn cả bộ nhưng chưa dùng hết, phần keo còn lại vẫn tiếp tục phản ứng và có thể đông cứng trong thùng. Vì vậy, lượng trộn phải đi theo năng suất thực tế của đội thi công và thời gian làm việc của vật liệu.

Sikadur 732 có định mức tiết kiệm hơn đáng kể khi sử dụng làm lớp liên kết. Mức tham khảo có thể dao động khoảng 0,3–0,8 kg/m², tùy độ nhám, độ rỗng và khả năng hút vật liệu của nền bê tông.

Trên bề mặt đã được mài, làm sạch và tương đối đặc chắc, lớp màng có thể tiêu thụ gần mức thấp. Trên nền thô, có nhiều mao mạch hở hoặc các vùng rỗ nhỏ, vật liệu sẽ điền vào nhiều khoảng trống hơn và lượng dùng tăng lên. Vì vậy, không nên lấy mức tiêu thụ thấp nhất trong tài liệu để áp cho toàn bộ công trường khi chưa có mẫu thử.

Tôi thường khuyên giám sát yêu cầu thi công thử trên một diện tích nhỏ, chẳng hạn khoảng 1 m², trước khi triển khai đại trà. Mẫu thử có ba tác dụng:

• Cho biết nền thực tế hút vật liệu đến mức nào.
• Giúp kiểm tra khả năng dàn đều của lớp keo.
• Cho cơ sở điều chỉnh định mức và nhân lực trước khi thi công toàn bộ.

Một mẫu thử nhỏ có thể tránh được hai rủi ro đối lập. Nếu dự toán quá cao, vật tư bị lãng phí. Nếu dự toán quá thấp, công trường có thể thiếu keo giữa chừng, trong khi một lớp kết nối đã thi công dở không phải lúc nào cũng có thể nối tiếp tùy ý sau thời gian dài chờ đợi.

Về giá bán, không nên dùng một mức giá cũ làm căn cứ cố định cho mọi thời điểm. Giá Sikadur 731 theo bộ 1 kg hoặc 2 kg có thể thay đổi theo nhà phân phối, thời điểm mua, quy cách đóng gói và tình trạng nguồn hàng. Khi lập dự toán, nên xác nhận giá tại thời điểm đặt hàng, đồng thời đối chiếu đúng mã sản phẩm, quy cách và tài liệu kỹ thuật. Một bộ epoxy có tên gần giống nhưng khác mã không nhất thiết có cùng định mức hoặc cùng phạm vi sử dụng.

Thời gian thi công và yêu cầu kỹ thuật khi trộn hai thành phần

Epoxy hai thành phần có một quy tắc mà tôi thường nhắc lại trong các buổi tư vấn: trộn đúng tỷ lệ, trộn đủ mức cần thiết và thi công trong khoảng thời gian cho phép.

Cả Sikadur 731 và Sikadur 732 đều có tỷ lệ trộn A:B = 2:1 theo khối lượng. Sản phẩm thường được đóng gói theo bộ, vì vậy người thi công có thể trộn theo đúng bộ đã định lượng sẵn. Không nên tự ý thêm dung môi, nước, xi măng hoặc bất kỳ vật liệu nào khác để làm keo lỏng hơn hay dễ thi công hơn.

Với Sikadur 731

Ở 30°C, thời gian thi công của Sikadur 731 với mẫu 1 kg vào khoảng 20 phút. Đây là khoảng thời gian tính từ lúc hai thành phần được trộn đủ đến khi hỗn hợp bắt đầu mất dần khả năng thao tác. Nhiệt độ càng cao, phản ứng càng nhanh và thời gian làm việc thực tế càng ngắn.

Vì vậy, khi thi công trong thời tiết nóng, nên chuẩn bị sẵn bề mặt, dụng cụ và nhân lực trước khi mở bộ vật liệu. Đừng trộn trước rồi mới đi tìm bay, máy khuấy hoặc xử lý lại bề mặt. Với hạng mục nhỏ, có thể chia khối lượng thi công thành nhiều mẻ, nhưng việc chia phải được cân chính xác theo tỷ lệ A:B. Không nên ước lượng bằng mắt.

Một mẻ Sikadur 731 bị để quá lâu trong thùng có thể nóng lên và đông cứng nhanh hơn dự kiến. Khi vật liệu bắt đầu đặc lại, việc cố thêm dung môi hoặc tiếp tục dùng lực để ép vật liệu vào lỗ neo không phải là giải pháp sửa chữa. Mẻ keo đã mất khả năng thi công nên được loại bỏ, thay vì đưa vào một mối nối cần chịu lực.

Với Sikadur 732

Ở 30°C, thời gian thi công của Sikadur 732 với mẫu 1 kg vào khoảng 40 phút, dài hơn Sikadur 731. Tuy nhiên, thời gian này không đồng nghĩa với việc có thể để lớp kết nối trên nền trong bao lâu cũng được.

Sikadur 732 còn có khoảng thời gian mở để đổ bê tông mới lên trên. Ở 30°C, thời gian tham khảo khoảng 3 giờ; ở 40°C, khoảng 2 giờ. Sau khoảng thời gian này, lớp bề mặt có thể đã se hoặc thay đổi trạng thái, làm giảm khả năng liên kết với lớp vật liệu tiếp theo. Nếu vượt quá thời gian cho phép, cần xử lý theo hướng dẫn kỹ thuật của nhà sản xuất thay vì tiếp tục đổ bê tông như thể lớp keo vẫn còn nguyên trạng thái ban đầu.

Thời gian thi công không phải con số để đọc cho biết, mà là khoảng thời gian thực tế bạn còn lại để đưa vật liệu vào đúng vị trí. Quá thời gian ấy, mọi thao tác đều trở nên kém ý nghĩa.

Trộn thế nào để không tạo điểm yếu?

Sikadur 731 có dạng vữa sệt nên phần vật liệu chưa trộn đều thường nằm ở góc hoặc đáy thùng. Khi trộn bằng máy, nên dùng cánh khuấy phù hợp và tốc độ thấp, đồng thời vét thành, vét đáy trong quá trình khuấy. Nếu trộn thủ công, cần dùng dụng cụ đủ cứng để đảo đều toàn bộ hỗn hợp, không chỉ khuấy phần giữa thùng.

Sikadur 732 lỏng hơn, dễ khuấy hơn nhưng không vì thế mà được phép trộn qua loa. Có thể dùng que khuấy hoặc cánh khuấy phù hợp cho vật liệu sơn và keo. Hỗn hợp cần được khuấy đến khi đồng nhất về màu và trạng thái, thường mất vài phút tùy khối lượng và dụng cụ.

Các bước cơ bản nên được thực hiện theo trình tự:

1. Làm sạch thùng và dụng cụ, chuẩn bị sẵn toàn bộ khu vực thi công.

2. Kiểm tra bao bì, mã sản phẩm, hạn sử dụng và tình trạng của hai thành phần.

3. Đổ thành phần này vào thành phần kia theo đúng hướng dẫn, không tự ý thay đổi tỷ lệ.

4. Khuấy kỹ phần thành và đáy thùng để tránh còn sót vật liệu chưa phản ứng.

5. Chỉ trộn lượng đủ dùng trong khoảng thời gian cho phép.

6. Thi công ngay sau khi trộn, không pha loãng để kéo dài thời gian làm việc.

Nếu trộn chưa đều, một phần vật liệu có thể không đóng rắn đúng cách. Khi đó, bề mặt có thể xuất hiện vùng mềm, dính, không đồng nhất hoặc bong tróc cục bộ. Với lớp kết nối bê tông, lỗi này thường khó nhận ra ngay sau khi thi công nhưng có thể bộc lộ khi lớp bê tông mới chịu co ngót, tải trọng hoặc tác động của nước.

Yêu cầu đối với bề mặt trước khi dùng Sikadur 731 và 732

Sản phẩm đúng không thể cứu một bề mặt chuẩn bị sai. Đây là nguyên tắc đặc biệt quan trọng với cả hai loại keo epoxy.

Với Sikadur 731, khu vực neo, vá hoặc dán cần được làm sạch bụi, dầu mỡ, phần bê tông yếu và các mảnh vụn không liên kết. Thành lỗ khoan phải được làm sạch theo đúng quy trình, vì bụi còn lại trong lỗ sẽ tạo thành lớp ngăn cách giữa keo và bê tông. Khi neo cấy thép, thanh thép cũng cần được làm sạch dầu, gỉ rời và tạp chất bám trên bề mặt.

Với Sikadur 732, bề mặt bê tông cũ cần đủ đặc chắc, không còn lớp hồ xi măng yếu, bụi mịn, dầu, nước đọng hoặc chất bảo dưỡng cản trở bám dính. Nếu nền quá nhẵn, cần tạo nhám bằng phương pháp phù hợp. Nếu nền có nhiều vùng rỗ hoặc bong yếu, phải sửa chữa phần nền trước khi quét chất kết nối.

Một số lỗi thường gặp không nằm ở bản thân keo mà nằm ở cách xử lý nền:

• Quét keo lên nền còn bụi sau khi mài nhưng chưa hút sạch.
• Thi công trên nền có nước đọng hoặc độ ẩm không phù hợp với yêu cầu sản phẩm.
• Dùng lớp keo quá dày ở vị trí chỉ cần một lớp màng liên kết.
• Đổ bê tông mới khi lớp kết nối đã vượt thời gian mở.
• Thi công trong điều kiện nhiệt độ thay đổi nhưng vẫn áp dụng một thời gian làm việc cố định.
• Không làm mẫu thử trên nền có độ hút hoặc độ nhám khác biệt lớn.

Sikadur 732 cần được dàn đều, nhưng “dàn đều” không có nghĩa là quét đi quét lại quá lâu cho đến khi lớp keo gần khô. Mục tiêu là tạo lớp phủ liên tục, không bỏ sót, không tụ thành vũng và không để lộ những vùng nền chưa được liên kết.

Lưu ý về tên gọi thương mại và tiêu chuẩn kỹ thuật hiện hành

Tên gọi thương mại là một nguyên nhân khác khiến việc so sánh Sikadur 731 và 732 dễ bị nhầm. Tại một số thị trường, Sikadur 731 được biết đến với tên Sikadur-31 CF Normal. Vì vậy, tài liệu cũ có thể ghi Sikadur 731 trong khi tài liệu mới hoặc hàng phân phối hiện tại sử dụng tên Sikadur-31 CF Normal.

Tuy nhiên, không nên chỉ dựa vào sự gần nhau của tên gọi để tự kết luận mọi sản phẩm trong cùng gia đình đều có thể thay thế. Cần đối chiếu mã sản phẩm, tỷ lệ trộn, phạm vi ứng dụng, chỉ tiêu cơ lý, quy cách đóng gói và tài liệu kỹ thuật đi kèm.

Trong bản thân dòng Sikadur-31 cũng có thể tồn tại những biến thể khác nhau về thời gian thi công hoặc mục đích sử dụng. Vì vậy, không nên tự bổ sung tên một biến thể cụ thể chỉ dựa trên suy đoán về khí hậu hoặc điều kiện công trường. Nếu cần thời gian làm việc dài hơn trong thời tiết nóng, cách đúng là kiểm tra danh mục sản phẩm hiện hành và yêu cầu nhà cung cấp xác nhận bằng tài liệu kỹ thuật, thay vì tự thay thế bằng một mã gần giống.

Sikadur 732 cũng có thể được liên hệ với các tên sản phẩm mới hơn trong hệ thống phân loại của hãng, trong đó có Sikadur-32 TH. Dù vậy, việc xác định sản phẩm tương đương cần dựa trên tài liệu chính thức của đúng thị trường và đúng lô hàng. Tên gọi cũ và tên gọi mới chỉ có giá trị thay thế khi nhà sản xuất hoặc nhà phân phối xác nhận rõ ràng.

Các tiêu chuẩn ASTM được nhắc đến trong tài liệu sản phẩm cũng cần được đọc đúng phạm vi. Với Sikadur 731, ASTM D695 liên quan đến phép xác định mô đun khi nén, còn ASTM C882 liên quan đến cường độ bám dính với bê tông. Với Sikadur 732, ASTM C881-02 là tiêu chuẩn được dùng để tham chiếu cho chất kết dính epoxy trong ứng dụng bê tông.

Những tiêu chuẩn này không phải là cách gọi khác của mác bê tông. Đặc biệt, mô đun 1.400 MPa của Sikadur 731 không nên được diễn giải thành vật liệu “cứng tương đương bê tông mác cao”. Cách hiểu phù hợp hơn là: đây là một chỉ tiêu mô tả độ cứng của vật liệu epoxy trong phép thử nén cụ thể, dùng để xem xét khả năng biến dạng của lớp keo trong phạm vi ứng dụng được thiết kế.

Khi mua hàng, nên yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật của sản phẩm đang giao, nhất là với các dự án có yêu cầu nghiệm thu chặt chẽ. Tài liệu cần thể hiện rõ mã sản phẩm, tỷ lệ trộn, thời gian thi công, điều kiện bảo quản, định mức và tiêu chuẩn thử nghiệm.

Cũng cần kiểm tra hạn sử dụng và tình trạng bảo quản. Keo epoxy quá hạn hoặc bị lưu kho trong điều kiện không phù hợp có thể không đạt trạng thái phản ứng như thiết kế, dù nhìn bên ngoài vẫn chưa có dấu hiệu bất thường rõ ràng. Một mối nối “trông có vẻ chắc” nhưng không đạt cường độ thực tế sẽ nguy hiểm hơn một lỗi có thể nhận ra ngay khi thi công.

Vậy khi nào chọn loại nào?

Tôi thường đưa ra một nguyên tắc đơn giản khi tư vấn: nhìn vào bề mặt cần xử lý và hỏi bề mặt đó cần “đứng” hay cần “dàn”.

Nếu cần một khối vữa epoxy giữ hình dạng – như lỗ khoan neo thép, vùng bê tông bị khuyết tật, gờ cạnh bị vỡ hoặc mối dán giữa các vật liệu cứng – Sikadur 731 là hướng lựa chọn hợp lý hơn. Độ sệt và khả năng không võng giúp vật liệu nằm lại ở vị trí thi công, đặc biệt trên mặt đứng hoặc mặt trần.

Nếu cần một lớp màng liên kết mỏng, có thể phủ đều trên diện tích bê tông cũ – như trước khi đổ bù sàn, mở rộng bản móng hoặc tạo liên kết giữa bê tông cũ và bê tông mới – Sikadur 732 phù hợp hơn. Lợi thế của sản phẩm nằm ở khả năng dàn trải, không phải ở việc tạo một khối vữa dày.

Trong nhiều dự án, hai sản phẩm này không loại trừ nhau mà bổ sung cho nhau. Sikadur 731 có thể được dùng cho phần neo cấy thép hoặc sửa chữa cục bộ, trong khi Sikadur 732 được quét trên mặt tiếp giáp trước khi đổ lớp bê tông mới. Nhưng sự kết hợp chỉ có ý nghĩa khi từng sản phẩm được dùng đúng vị trí và đúng quy trình.

Vậy sikadur 731 và 732 khác nhau thế nào? Câu trả lời ngắn gọn là: Sikadur 731 là keo epoxy dạng vữa sệt, ưu tiên khả năng giữ hình dạng và tạo mối dán hoặc khối sửa chữa; Sikadur 732 là chất kết nối dạng lỏng sệt, ưu tiên khả năng dàn đều và liên kết giữa các lớp bê tông.

Đừng chọn theo tên gọi gần nhau, cũng đừng chọn chỉ vì một sản phẩm có chỉ tiêu cường độ cao hơn trên giấy. Hãy bắt đầu từ hình dạng bề mặt, hướng thi công, chiều dày cần tạo, thời gian làm việc và yêu cầu của mối nối. Khi đọc đúng bài toán đó, việc chọn giữa Sikadur 731 và Sikadur 732 không còn là một phép đoán, mà trở thành một quyết định kỹ thuật có cơ sở.
