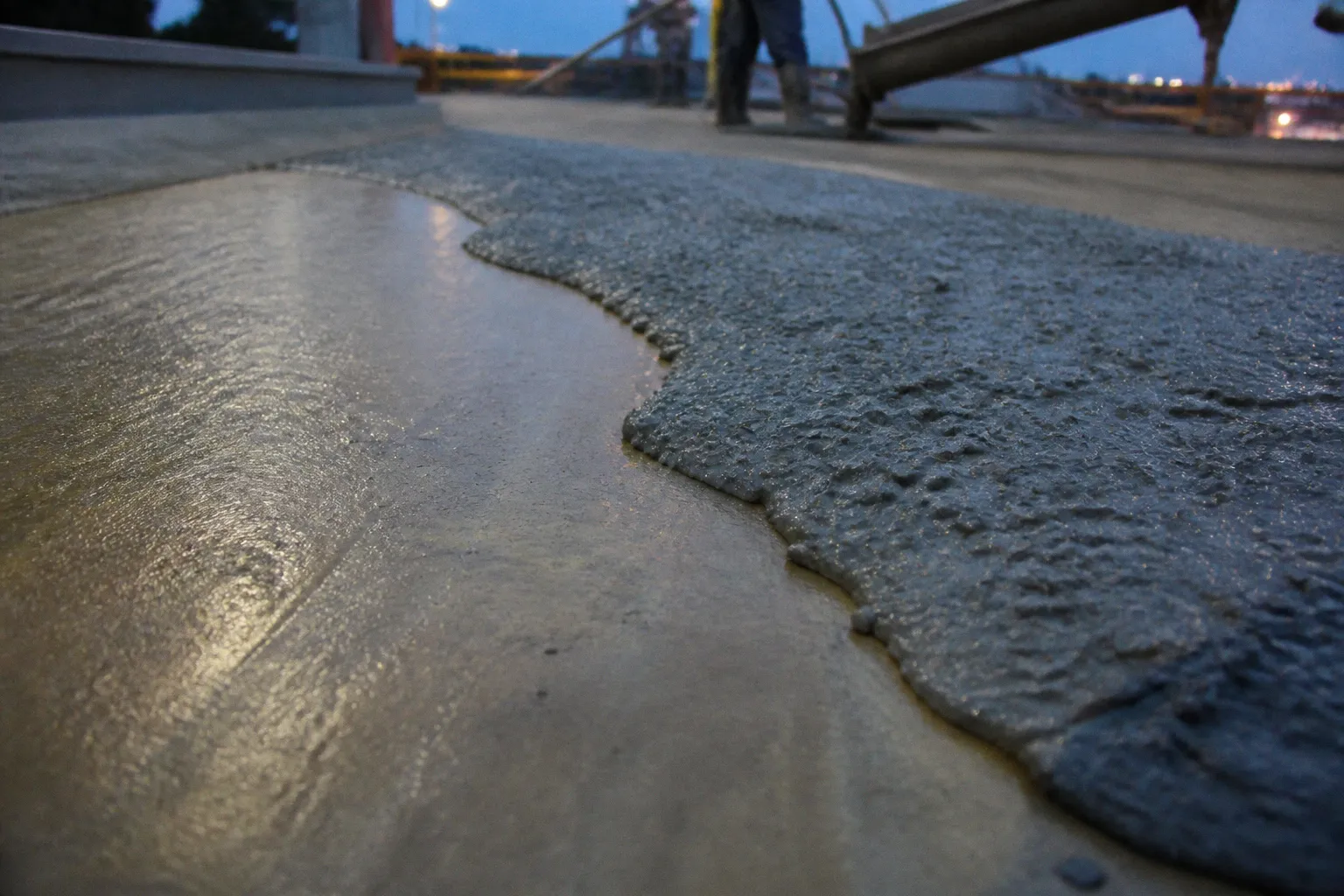

Sikadur 732 khô trước khi đ bê tông: Bài học thực tế
Nếu lớp keo epoxy này đóng rắn hoàn toàn trước khi bê tông mới được đổ lên trên, liên kết mong muốn sẽ không tồn tại — thay vào đó là một mặt phân cách trơn trượt giữa hai khối bê tông, đúng theo cơ chế mà ASTM C 881-02 đã cảnh báo. Đây không phải sự cố hiếm gặp; đây là hệ quả tất yếu của việc bỏ qua một quy trình mà nhiều đội thi công vẫn coi là "linh hoạt được".
Cơ chế kết nối và nguyên lý phá hủy khi keo đóng rắn hoàn toàn
Sikadur 732 là chất kết nối gốc nhựa epoxy hai thành phần, không chứa dung môi, đáp ứng tiêu chuẩn ASTM C 881-02 Loại II, Cấp 2, Phần B+C. Thành phần A (nhựa epoxy) được trộn với Thành phần B (chất đóng rắn) theo tỷ lệ 2:1 theo khối lượng — một tỷ lệ cố định, không có không gian cho sai số cấu phối. Phản ứng hóa học giữa hai thành phần diễn ra ngay khi tiếp xúc: phân tử epoxy mở vòng, liên kết chéo với chất đóng rắn, hình thành mạng polymer ba chiều có cường độ nén sau 7 ngày vượt 35 N/mm² và cường độ kéo vượt 14 N/mm².
Khi lớp keo này còn ướt và dính tay, bê tông mới khi đổ lên sẽ thấm vào lớp nhựa đang ở trạng thái lỏng — xi măng, cốt liệu mịn và nước xâm nhập vào ma trận epoxy, tạo ra một vùng chuyển tiếp đồng nhất. Cường độ bám dính đạt trên 7 N/mm² sau 2 ngày và trên 10 N/mm² sau 14 ngày. Kết quả: bê tông cũ và bê tông mới trở thành một khối liền lạc chịu lực đồng thời.
Khi lớp keo đóng rắn hoàn toàn trước khi bê tông mới được đ lên, mạng polymer đã khóa hoàn toàn. Bề mặt lúc này không còn khả năng thấm, không còn phản ứng với xi măng, nước hoặc bất kỳ thành phần nào của hỗn hợp bê tông tươi. Lớp epoxy lúc này hoạt động như một màng cản — một mặt phân cách có hệ số ma sát thấp, không có khả năng truyền ứng suất kéo hoặc ứng suất cắt giữa hai lớp bê tông. Mọi tải trọng tác dụng lên mặt ghép nối sẽ kích hoạt trượt tương đối, nứt tách dọc theo mặt phân cách.
Sikadur 732 đã khô cứng hoàn toàn trước khi đổ bê tông không phải lớp keo "yếu" — đó là một lớp cản kết cấu cần loại bỏ.
Tại sao bắt buộc đổ bê tông mới khi keo còn dính tay
Quy định kỹ thuật này không phải khuyến cáo mang tính thương mại. Đây là hệ quả trực tiếp của cơ chế hóa học epoxy: chỉ ở trạng thái chưa đóng rắn hoàn toàn, các nhóm chức epoxide cuối mạch mới có khả năng phản ứng với các nhóm hydroxyl tự do trên bề mặt bê tông c và với nước trong hỗn hợp bê tông mới. Khi mạng polymer đã khóa hoàn toàn, không còn nhóm chức nào khả dụng.
Có ba trạng thái bề mặt của Sikadur 732 sau khi quét:
| Trạng thái | Thời điểm | Khả năng liên kết | Xử lý tiếp theo |
|---|---|---|---|
| Còn ướt, dính tay | Trong khoảng pot life | Bám dính > 10 N/mm² sau 14 ngày | Đổ bê tông mới ngay |
| Se mặt, không dính tay | Sau pot life, dưới 24 giờ | Bám dính giảm nghiêm trọng | Quét lớp mới, không đổ bê tông lên lớp cũ |
| Đóng rắn hoàn toàn | Sau 24 giờ hoặc theo điều kiện | Mất hoàn toàn khả năng liên kết | Loại bỏ cơ học, xử lý lại bề mặt |
Ba trạng thái này phân định rạch ròi. Không có trạng thái trung gian nào cho phép "chờ thêm một chút rồi đổ". Pot life không phải thời gian để thi công xong việc quét keo — pot life là thời gian tối đa từ lúc trộn đến lúc bê tông mới phải tiếp xúc với lớp keo.
Kiểm soát pot life theo nhiệt độ môi trường
Nhiệt độ là biến số phá hủy mọi kế hoạch thi công nếu không được tính toán trước. Sikadur 732 có pot life phụ thuộc nhiệt độ theo dữ liệu kỹ thuật:
| Nhiệt độ môi trường | Pot life (bộ 1 kg) | Khoảng thời gian an toàn để đổ bê tông |
|---|---|---|
| 20°C | 90 phút | Khoảng 1.5 giờ từ lúc trộn |
| 30°C | 40 phút | Khoảng 0.7 giờ từ lúc trộn |
| 40°C | 20 phút | Khoảng 0.3 giờ từ lúc trộn |
Phân tích tỷ lệ: pot life giảm khoảng 4.5 lần khi nhiệt độ tăng từ 20°C lên 40°C. Tại công trường Việt Nam — nơi nhiệt độ bề mặt bê tông vào buổi trưa mùa hè dễ vượt 40°C, đặc biệt tại các kết cấu mái, sàn ngoài trời, tường chắn phía Tây — pot life 20 phút là con số khắc nghiệt. Trộn 1 kg keo, quét lên một khu vực 2–3 m², đưa bê tông đến — đó là toàn bộ chuỗi hành động phải hoàn thành trong vòng chưa đầy nửa giờ.
Chúng ta cần lập kế hoạch ngược: xác định diện tích bề mặt cần kết nối, tính định mức tiêu thụ, tính lượng keo trộn theo từng mẻ nhỏ (1 kg hoặc 0.5 kg), tính thời gian vận chuyển bê tông từ trạm trộn đến vị trí đổ. Nếu bất kỳ mắt xích nào vượt quá pot life ở nhiệt độ thực tế tại công trường, hệ thống đã thất bại trước khi bắt đầu.
Định mức tiêu thụ và kỹ thuật thi công chuẩn xác
Định mức tiêu thụ của Sikadur 732 dao động từ 0.3 đến 0.8 kg/m² tùy thuộc độ nhám và độ rỗng bề mặt bê tông. Con số này không phải hằng số — nó phản ánh mức độ hấp thụ keo của bề mặt. Bề mặt bê tông cũ được mài nhám đúng tiêu chuẩn, loại bỏ lớp xi măng yếu và tạo profin đủ sâu, sẽ có định mức cao hơn bề mặt phẳng, đánh bóng. Khối lượng thể tích sau khi trộn khoảng 1.4 kg/lít.
Ba yếu tố quyết định chất lượng liên kết:
- Chuẩn bị bề mặt: bề mặt bê tông cũ phải sạch, khô, không bụi, không dầu mỡ, không lớp vữa yếu. Mài cơ họi tạo profin, loại bỏ hoàn toàn bê tông bong tróc. Thổi sạch bụi bằng khí nén trước khi quét keo.
- Tỷ lệ trộn chính xác: Thành phần A và Thành phần B theo tỷ lệ 2:1 theo khối lượng. Sai lệch tỷ lệ phá vỡ cấu trúc mạng polymer, làm giảm cường độ cuối cùng. Không ước lượng bằng mắt — cân điện tử là thiết bị bắt buộc.
- Kỹ thuật quét: quét bằng cọ hoặc rulô lông ngắn, tạo lớp phủ đều, không để vũng keo, không bỏ sót. Đổ bê tông mới ngay khi lớp keo vẫn còn ướt — không chờ keo se mặt.
Hạn sử dụng của Sikadur 732 là 12 tháng kể từ ngày sản xuất khi chưa mở bao bì, bảo quản ở điều kiện khô ráo, thoáng mát, tránh ánh nắng trực tiếp. Keo quá hạn có thể đã biến tính, phản ứng đóng rắn không hoàn chỉnh, không đạt cường độ thiết kế.
Quy trình xử lý khi lỡ để keo khô hoàn toàn
Khi sự cố đã xảy ra — lớp Sikadur 732 đã đóng rắn hoàn toàn trước khi bê tông mới được đổ lên — không có biện pháp "sửa chữa tại chỗ" nào khôi phục được khả năng liên kết. Lớp epoxy đã khô hoàn toàn không thể tái kích hoạt bằng nhiệt, bằng dung môi hay bằng bất k phương pháp cơ học nào giữ nguyên nó trên bề mặt. Cấu trúc polymer ba chiều đã ổn định vĩnh viễn — không còn nhóm chức khả dụng, không còn khả năng liên kết hóa học với bê tông.
Biện pháp bắt buộc:
1. Loại bỏ hoàn toàn lớp Sikadur 732 đã đóng rắn bằng phương pháp cơ học: đục, mài phá, bắn bi hoặc bất kỳ phương pháp nào đảm bảo bề mặt bê tông cũ được phơi lại hoàn toàn. Lớp keo đã khô không được phép tồn tại trên bề mặt liên kết — kể cả những mảng nhỏ.
2. Vệ sinh lại bề mặt: thổi bụi, kiểm tra độ ẩm, đánh giá lại profin bề mặt. Nếu profin bị phá hủy trong quá trình loại bỏ lớp keo, tiến hành mài tạo nhám lại.
3. Chuẩn bị lại Sikadur 732 mới: trộn theo tỷ lệ 2:1, kiểm tra pot life theo nhiệt độ thực tế tại công trường, quét lớp mới và đổ bê tông trong cùng một ca thi công.
Chi phí xử lý sự cố cao hơn nhiều lần so với việc lập kế hoạch trước: nhân công đục mài, thời gian chờ bề mặt khô, vật tư keo mới, nguy cơ gián đoạn tiến độ đổ bê tông. Trong nhiều trường hợp, lỗi này buộc đội thi công phải hoãn đổ bê tông đến ngày hôm sau — kéo theo hệ quả tài chính và tiến độ không nh.
Không tồn tại cách khắc phục "nhanh" cho Sikadur 732 đã đóng rắn hoàn toàn. Phương pháp duy nhất là loại bỏ cơ học và thi công lại từ đầu.
Kết luốn kỹ thuật
Sikadur 732 là vật liệu kết nối có thông số kỹ thuật rõ ràng, định mức cụ thể và pot life xác định theo nhiệt độ. Không có không gian cho sự linh hoạt ngoài kỹ thuật: tỷ lệ trộn 2:1, định mức 0.3–0.8 kg/m², thời gian từ lúc trộn đến lúc đổ bê tông không vượt quá pot life ở nhiệt độ thực tế công trường. Đây là những ràng buộc cứng, không phải khuyến cáo mềm.
Khuyến cáo thi công:
- Trộn theo từng mẻ nhỏ, định lượng chính xác bằng cân, không ước lượng.
- Tính toán pot life theo nhiệt độ bề mặt bê tông đo thực tế tại công trường, không theo nhiệt độ không khí.
- Bố trí nhân lực và thiết bị đổ bê tông sẵn sàng trước khi quét keo — không quét keo trước rồi mới điều phối bê tông.
- Nếu có bất kỳ dấu hiệu nào cho thấy bê tông không thể đổ trong pot life, không tiến hành quét keo — chờ đến khi mọi điều kiện sẵn sàng.
- Trong trường hợp keo đã đóng rắn hoàn toàn, chỉ có một phương án: loại bỏ cơ học, làm lại từ đầu. Mọi nỗ lực "tiết kiệm" lớp keo đã khô đều tạo ra khuyết tật kết cấu — mặt phân cách trượt giữa bê tông cũ và mới, nứt tách dưới tải, thấm nước dọc mặt ghép.
Việc sử dụng Sikadur 732 đúng cách là quy trình tuân thủ thông số. Việc sử dụng sai không có lớp đệm nào cứu vãn — chỉ có đục bỏ và làm lại. Đó là bài học thực tế mà mọi sự cố thi công đều xác nhận.
