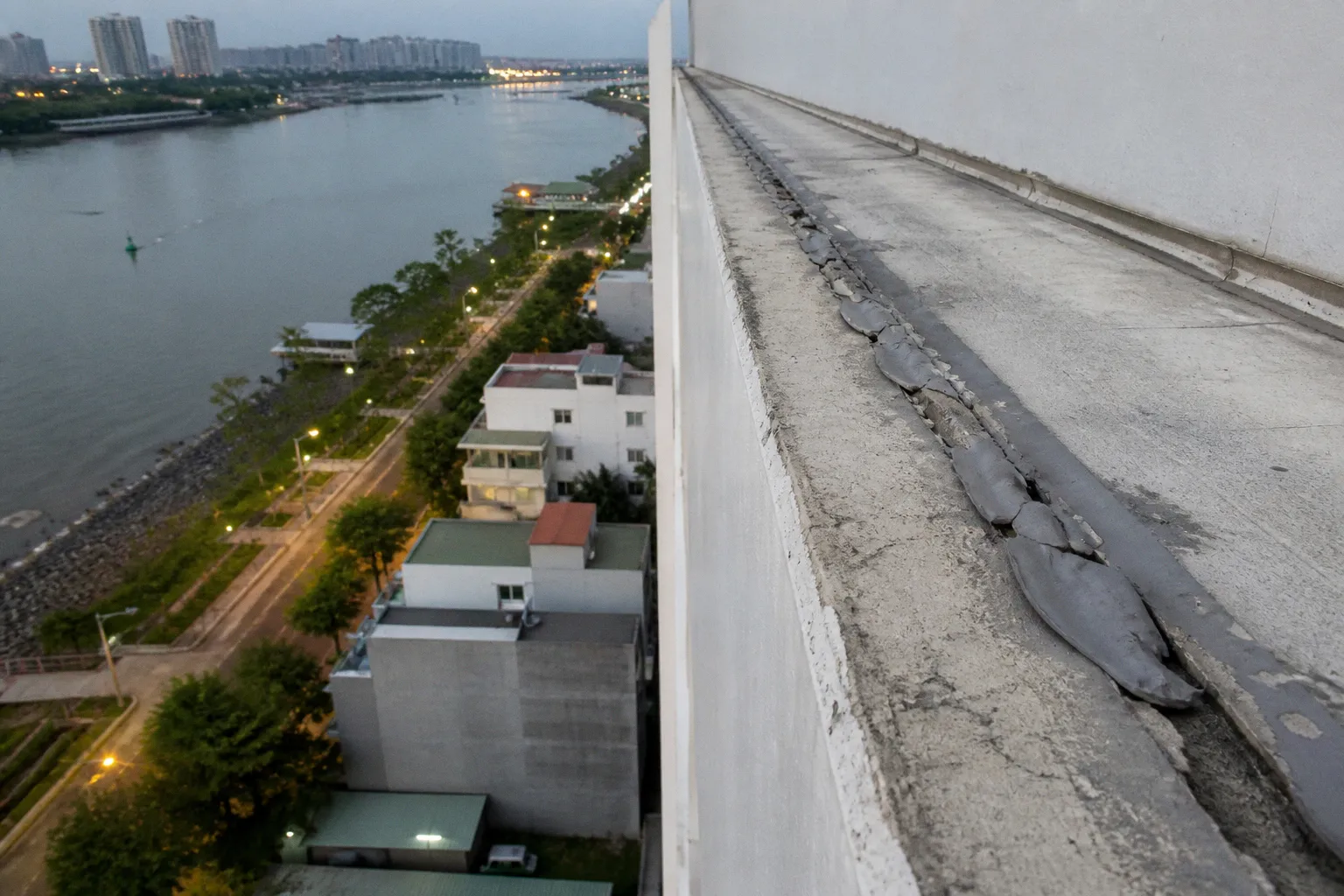

Sikaflex 140 bị phồng rộp: Bài học từ dự án tại Quận 7

Trong nhiều trường hợp, khuyết tật bắt đầu từ những điều rất khó nhìn thấy bằng mắt thường: nền bê tông còn ẩm, thành khe còn bụi hoặc chất tháo khuôn, vòi bơm kéo sai hướng, hoặc lớp keo bị nhốt khí trong quá trình thi công.

Cụm từ “dự án tại Quận 7” trong bài này được dùng như một tình huống giả định để phân tích lỗi thường gặp ở khe co giãn mái và tường bao, không phải kết luận về một dự án cụ thể đã có hồ sơ kỹ thuật công khai. Khi chưa có biên bản nghiệm thu, nhật ký thi công, mẫu vật liệu và kết quả kiểm tra tại hiện trường, không nên gắn một hiện tượng phồng rộp với một công trình có thật hay quy trách nhiệm cho riêng vật liệu.

Tình huống giả định này vẫn có giá trị thực tế. Các vị trí như mái, ban công, chân tường bao và khu vực tiếp giáp ngoài trời thường chịu tác động đồng thời của nắng, mưa, dao động nhiệt và chuyển vị của kết cấu. Vì vậy, việc chỉ nhìn vào bề mặt đường keo sau khi đã hoàn thiện thường không đủ để xác định nguyên nhân. Muốn xử lý đúng, cần lần ngược từ điều kiện nền, cách chuẩn bị khe đến kỹ thuật bơm và bảo dưỡng sau thi công.

Sikaflex 140 Construction là keo trám khe polyurethane một thành phần, đóng rắn nhờ độ ẩm trong không khí. Cơ chế này giúp vật liệu thi công thuận tiện, nhưng cũng khiến việc kiểm soát độ ẩm và điều kiện bề mặt trở nên quan trọng hơn. Khi nền quá ẩm, khe bị nhiễm bẩn hoặc bên trong đường keo tồn tại khoảng rỗng, nguy cơ phồng rộp, bong tách và suy giảm khả năng làm việc sẽ tăng lên.

Phồng rộp là dấu hiệu của một hệ trám khe đang mất cân bằng: nền, không khí, độ ẩm và vật liệu không còn làm việc theo cùng một quy trình.

Cơ chế hình thành bọt khí trong keo trám khe polyurethane

Sikaflex 140 Construction thuộc nhóm keo polyurethane đóng rắn ẩm. Sau khi bơm, vật liệu phản ứng dần với hơi ẩm và chuyển từ trạng thái nhão sang lớp keo đàn hồi. Quá trình này thường bắt đầu ở bề mặt tiếp xúc với không khí rồi tiến dần vào bên trong. Vì vậy, tốc độ hình thành màng bề mặt và tốc độ đóng rắn trong toàn bộ chiều sâu đường keo có thể không giống nhau.

Đây là điểm cần lưu ý khi thi công khe có tiết diện lớn hoặc khi điều kiện môi trường thay đổi nhanh. Nếu lớp ngoài tạo màng trước khi phần bên trong ổn định, hơi ẩm trong nền, không khí bị giữ lại hoặc khoảng rỗng do thao tác bơm có thể không thoát ra thuận lợi. Khi nhiệt độ bề mặt tăng, phần khí và hơi ẩm bên trong có xu hướng giãn nở. Áp lực cục bộ có thể đẩy lớp keo lên, tạo thành những vùng phồng tròn hoặc phồng kéo dài theo đường khe.

Không phải mọi bọt khí đều hình thành theo cùng một cơ chế. Có thể phân biệt sơ bộ ba nhóm nguyên nhân:

• Khí bị nhốt trong lúc bơm: thường liên quan đến cách đưa vòi bơm, tốc độ di chuyển, việc bơm ngắt quãng hoặc tạo khoảng rỗng trong lòng khe.
• Hơi ẩm thoát ra từ nền: thường gặp khi bê tông chưa đủ khô, bề mặt vừa chịu mưa hoặc bên dưới còn nguồn ẩm chưa được giải quyết.
• Sự không tương thích giữa vật liệu: có thể xảy ra khi bề mặt còn chất tháo khuôn, chất tẩy rửa, dung môi hoặc lớp vật liệu khác chưa được kiểm tra khả năng tương thích.

Vết phồng có thể xuất hiện ngay sau khi hoàn thiện, nhưng cũng có thể chỉ lộ rõ sau một khoảng thời gian. Khi đó, đường keo đã trải qua chu kỳ nóng lên, nguội xuống hoặc chịu chuyển vị đầu tiên của kết cấu. Nắng trực tiếp trên mái và tường bao làm bề mặt nóng nhanh hơn, khiến những khuyết tật vốn nằm bên trong đường keo trở nên dễ quan sát.

Các thông số danh định của sản phẩm, chẳng hạn khả năng bám dính, độ giãn dài, độ đàn hồi và dải nhiệt làm việc, chỉ phản ánh kết quả trong điều kiện thử nghiệm quy định. Chúng không thể thay thế cho việc kiểm soát bề mặt và thao tác thi công tại công trường. Một sản phẩm có thông số phù hợp vẫn có thể gặp sự cố nếu được bơm lên nền ẩm, nền nhiễm bẩn hoặc trong một khe có hình học không đúng thiết kế.

Cách đọc dấu hiệu phồng rộp tại hiện trường

Không nên cắt bỏ toàn bộ đường keo ngay khi nhìn thấy một điểm phồng. Trước hết, cần ghi nhận vị trí, hình dạng, kích thước tương đối, mức độ bám dính quanh vùng lỗi và điều kiện môi trường tại thời điểm kiểm tra. Những điểm phồng tập trung ở vùng thấp, vùng bị che kín hoặc khu vực nền có dấu hiệu ẩm thường gợi ý nhóm nguyên nhân khác với các điểm phồng chỉ xuất hiện ở đoạn chịu nắng mạnh.

Khi kiểm tra, có thể chú ý đến các dấu hiệu sau:

• Bề mặt phồng có còn đàn hồi hay đã cứng, giòn, nứt.
• Vết lỗi nằm ở giữa lòng keo, sát một thành khe hay tại vị trí tiếp giáp giữa keo và nền.
• Xung quanh điểm phồng có dấu hiệu bong tách, đổi màu hoặc bám bụi bất thường hay không.
• Khe có bị đọng nước, thấm ngược hoặc nứt nền ở phía dưới hay không.
• Hiện tượng xuất hiện đồng loạt sau mưa, sau đợt nắng nóng hay sau khi công trình bắt đầu vận hành.

Những ghi nhận này không thay thế cho kiểm tra chuyên môn, nhưng giúp khoanh vùng nguyên nhân trước khi quyết định sửa chữa. Nếu chỉ dùng dao rạch các bọng khí rồi trám phủ lên trên, phần lỗi bên dưới vẫn có thể tiếp tục phát triển. Lớp keo mới khi đó chỉ che bề mặt mà không phục hồi được sự liên tục của hệ trám khe.

Đối với một tình huống chưa có hồ sơ kỹ thuật đầy đủ, cách diễn đạt thận trọng cũng rất quan trọng. Có thể nói đường keo “có dấu hiệu phồng rộp tại khu vực khe co giãn” sau khi quan sát thực tế, nhưng không nên khẳng định ngay rằng nguyên nhân là do sản phẩm, do nền hay do một đội thi công cụ thể. Kết luận chỉ có cơ sở khi đã đối chiếu nhiều yếu tố cùng lúc.

Độ ẩm nền bê tông: “kẻ thù” số một của Sikaflex 140

Bê tông nhìn khô bằng mắt thường chưa chắc đã đạt điều kiện để trám khe. Bên trong vật liệu vẫn có thể còn hơi ẩm, đặc biệt tại khu vực mới đổ, khu vực chịu mưa, vị trí bị che phủ lâu ngày hoặc nền tiếp giáp với lớp chống thấm chưa hoàn thiện. Khi bơm keo lên bề mặt như vậy, độ ẩm không chỉ ảnh hưởng đến khả năng bám dính mà còn làm thay đổi quá trình đóng rắn của đường keo.

Ngưỡng độ ẩm phù hợp phải được đối chiếu với bản chỉ dẫn kỹ thuật hiện hành của sản phẩm và điều kiện thực tế của nền. Không nên dùng một giá trị truyền miệng cho mọi loại bê tông, mọi thiết bị đo và mọi hạng mục. Cùng một bề mặt nhưng kết quả có thể khác nhau tùy phương pháp đo, độ sâu đo, vị trí đo và tình trạng bề mặt tại thời điểm kiểm tra.

Trước khi thi công, đội ngũ giám sát nên kiểm tra ít nhất các khu vực có nguy cơ cao:

• Khe nằm trên mái hoặc ban công, nơi nước mưa có thể lưu lại.
• Chân tường bao, vị trí tiếp giáp giữa tường và sàn.
• Khu vực gần ống thoát nước, cổ ống, máng xối hoặc mạch ngừng.
• Những đoạn bê tông vừa được vệ sinh bằng nước.
• Vùng ít thông thoáng, bị che nắng hoặc có lớp hoàn thiện giữ ẩm phía sau.

Nếu nền mới chịu mưa, việc chờ bề mặt khô bên ngoài là chưa đủ. Cần đánh giá lại toàn bộ điều kiện trước khi quét lớp lót và bơm keo. Việc dùng máy khò hoặc nguồn nhiệt mạnh để làm khô nhanh cũng cần thận trọng, vì có thể làm nóng không đều, tạo chênh lệch nhiệt trong nền hoặc làm ảnh hưởng đến vật liệu lân cận.

Lớp lót không biến một nền ẩm thành nền đủ điều kiện. Sika Primer-3 N hỗ trợ độ bám dính; việc kiểm soát nguồn ẩm vẫn phải được giải quyết từ nền và điều kiện thi công.

Độ ẩm cũng có thể đi vào hệ trám khe từ những nguồn ít được chú ý. Nước dùng để rửa khe, nước đọng trong dây chèn khe, khăn lau chưa khô hoặc dụng cụ thi công ướt đều có thể làm thay đổi điều kiện bên trong khe. Vì vậy, kiểm tra độ ẩm cần đi cùng kiểm tra vệ sinh và trạng thái khô thực tế của từng đoạn, không chỉ dựa trên một phép đo đại diện.

Vì sao khe mái và tường bao dễ bộc lộ khuyết tật

Khe co giãn ngoài trời phải làm việc trong môi trường biến động. Ban ngày, bề mặt có thể nóng lên nhanh dưới ánh nắng; ban đêm hoặc khi có mưa, nhiệt độ giảm và bề mặt nguội đi. Kết cấu bê tông giãn nở, co lại, còn đường keo phải hấp thụ chuyển vị lặp lại mà không mất bám dính.

Nếu đường keo đã có bọt khí, vùng tiếp xúc không hoàn chỉnh hoặc bám dính yếu ở một thành khe, chu kỳ nhiệt sẽ làm khuyết tật mở rộng. Đoạn keo lỗi có thể bị kéo căng cục bộ, trong khi phần còn bám dính vẫn giữ chặt hai mép khe. Đây là lý do một điểm phồng nhỏ không nên được xem là lỗi thẩm mỹ đơn thuần.

Ở những khu vực có nguy cơ thấm, cần kiểm tra cả phía đối diện của khe. Nước có thể không đi xuyên đúng tại vị trí đang phồng mà lan theo lớp bê tông, lớp vữa hoặc mạch tiếp giáp. Nếu chỉ xử lý mặt ngoài mà bỏ qua nguồn nước phía sau, đường keo mới có thể tiếp tục chịu áp lực ẩm và nhanh chóng tái phát lỗi.

Sai lầm trong kỹ thuật bơm keo và xử lý khe co giãn

Hình học của khe quyết định cách đường keo biến dạng. Nếu bơm keo quá sâu, keo có thể bám vào đáy khe và làm giảm khả năng chuyển vị tự do. Nếu chiều sâu không đồng đều, có đoạn keo dày, đoạn keo mỏng, ứng suất sẽ tập trung tại những vùng thay đổi tiết diện. Trong cả hai trường hợp, đường keo khó làm việc ổn định theo thiết kế.

Dây chèn khe có nhiệm vụ tạo chiều sâu trám phù hợp và ngăn keo bám vào đáy khe. Vật liệu này phải có đường kính tương thích với chiều rộng khe, được đặt liên tục và không bị rách trong quá trình lắp đặt. Dùng dây chèn quá nhỏ khiến keo lọt xuống đáy; dùng loại quá lớn có thể tạo áp lực lên thành khe hoặc làm biến dạng tiết diện cần trám.

Một số lỗi thi công thường gặp gồm:

• Bơm keo thành nhiều lớp nhưng không tạo được sự liên kết giữa các lớp.
• Rút vòi bơm khỏi lòng keo quá sớm, để lại khoảng rỗng phía sau đầu vòi.
• Bơm từ nhiều hướng vào cùng một đoạn mà không xử lý điểm giao.
• Để đầu vòi bơm quá nông, khiến không khí bị đẩy vào thay vì được đẩy ra ngoài.
• Miết bề mặt quá mạnh, làm thay đổi tiết diện thiết kế hoặc ép keo lệch khỏi hai thành khe.
• Dùng nước xà phòng, chất tạo bóng hoặc dung dịch chưa được xác nhận tương thích để làm trơn bề mặt.
• Bỏ qua các mảnh vữa yếu, bụi xi măng và lớp sơn, lớp phủ cũ bám trên thành khe.

Cách bơm phù hợp là đưa vòi vào sâu trong khe, duy trì chuyển động đều và đẩy keo về phía trước. Mục tiêu không phải là bơm thật nhanh mà là tạo một khối keo liên tục, không có khoảng rỗng. Với khe dài, nên tổ chức hướng bơm và điểm kết thúc từ trước để hạn chế mối nối giữa các đoạn.

Khi miết keo, dụng cụ cần tạo được bề mặt gọn và bảo đảm keo tiếp xúc liên tục với hai thành khe. Không nên miết đi miết lại khi vật liệu đã bắt đầu tạo màng. Thao tác muộn có thể làm rách bề mặt, kéo keo khỏi mép khe hoặc tạo ra nếp gấp giữ khí.

Đường keo tốt không chỉ đầy miệng khe. Nó phải đầy đúng tiết diện thiết kế, bám đều vào hai thành khe và không bị chia cắt bởi khoảng rỗng bên trong.

Kiểm soát nhiệt độ và thời điểm thi công

Nhiệt độ môi trường và nhiệt độ bề mặt có thể khác nhau đáng kể. Một bề mặt mái chịu nắng có thể nóng hơn nhiều so với không khí xung quanh; ngược lại, khe ở khu vực bóng râm có thể giữ ẩm lâu hơn dù nhiệt độ không thấp. Vì vậy, không nên chỉ xem dự báo thời tiết hoặc nhiệt độ trong khu vực thi công mà bỏ qua nhiệt độ thực tế của nền.

Khoảng nhiệt độ thi công cần được đối chiếu với bản chỉ dẫn kỹ thuật của Sikaflex 140 Construction. Dải thường được sử dụng trong hồ sơ kỹ thuật của sản phẩm là từ +5°C đến +40°C, nhưng điều kiện bề mặt, độ ẩm và khả năng bảo vệ sau thi công vẫn phải được đánh giá riêng.

Nếu bắt buộc thi công trong ngày nắng mạnh, có thể tổ chức công việc vào thời điểm bề mặt chưa bị nung nóng, đồng thời che chắn khu vực vừa bơm. Không nên che kín bằng vật liệu làm tăng nhiệt hoặc để bạt tiếp xúc trực tiếp với đường keo chưa ổn định. Tại các khe hướng tây, việc kiểm tra bổ sung vào thời điểm cuối buổi chiều thường hữu ích, vì đây là lúc bề mặt có thể vẫn còn tích nhiệt dù cường độ nắng đã giảm.

Mưa sau khi bơm cũng là một yếu tố cần tính đến. Khu vực vừa thi công phải được bảo vệ khỏi nước chảy trực tiếp, bụi bẩn và va chạm. Nếu nước làm ướt bề mặt trước khi keo ổn định, cần đánh giá lại phần bị ảnh hưởng thay vì mặc định rằng chỉ cần chờ khô là có thể tiếp tục.

Tương tác hóa học: tại sao không được dùng dung môi lạ

Vệ sinh khe là bước bắt buộc, nhưng vệ sinh không đồng nghĩa với việc dùng bất kỳ dung môi nào có sẵn tại công trường. Cồn, dung môi tẩy rửa, chất tẩy dầu mỡ, chất tạo bóng và chất tháo khuôn có thể để lại lớp màng trên bê tông. Lớp màng này làm thay đổi năng lượng bề mặt, cản trở độ bám dính hoặc ảnh hưởng đến quá trình đóng rắn của polyurethane.

Với vật liệu polyurethane, nguy cơ không tương thích cần được đánh giá nghiêm túc. Một số chất còn sót lại trên nền có thể phản ứng với thành phần trong keo, làm phát sinh bọt, làm mềm cục bộ hoặc khiến đường keo đóng rắn không đồng đều. Không nên tự suy đoán cơ chế cụ thể chỉ từ hình dạng bọng khí. Việc xác định có phản ứng hóa học hay không cần dựa trên hồ sơ vật liệu, mẫu đối chứng và hướng dẫn kỹ thuật phù hợp.

Chất tháo khuôn là một nguồn rủi ro điển hình. Bê tông có thể nhìn sạch sau khi tháo ván khuôn nhưng vẫn còn một lớp dầu mỏng trong lỗ rỗng và trên bề mặt. Nếu lớp này không được loại bỏ, keo có thể chỉ bám vào phần cặn bẩn thay vì bám trực tiếp vào nền khoáng. Khi khe chịu nhiệt và chuyển vị, lớp bám yếu đó dễ bị phá vỡ.

Không nên dùng dung môi không rõ thành phần để “làm sạch nhanh”. Với bề mặt bê tông, phương án cơ học như chải, mài, hút bụi và loại bỏ phần nền yếu thường đáng tin cậy hơn. Nếu có sử dụng hóa chất làm sạch, cần kiểm tra khả năng tương thích, thời gian bay hơi và yêu cầu làm sạch lại theo tài liệu kỹ thuật. Dung môi còn tồn đọng trong khe trước khi bơm keo có thể tạo ra một vấn đề mới thay vì giải quyết vấn đề cũ.

Phân biệt nhiễm bẩn và lỗi hình học của khe

Khe bị nhiễm bẩn thường có bề mặt bóng, loang màu, bám bụi không đều hoặc bong tách theo từng mảng ở mặt tiếp giáp. Trong khi đó, lỗi hình học thường thể hiện qua chiều sâu keo thay đổi, đường keo bị thắt, bị lõm hoặc có vùng dày bất thường. Hai nhóm lỗi này có thể cùng tồn tại, nhất là ở công trình thi công gấp.

Trước khi sửa chữa, nên mở kiểm tra có kiểm soát tại một số vị trí đại diện. Phần keo lấy ra cần được quan sát cả mặt tiếp xúc với nền lẫn phần bên trong. Nếu lớp keo bám tốt nhưng có lỗ rỗng trong lòng, cần xem lại kỹ thuật bơm. Nếu keo tách sạch khỏi nền và mặt nền có dấu hiệu bóng dầu, cần tập trung vào công tác làm sạch và lớp lót.

Cũng cần giữ lại thông tin về lô vật liệu, thời điểm mở bao bì, điều kiện lưu trữ và ngày thi công. Đây là những dữ liệu cơ bản để phân biệt lỗi phát sinh do điều kiện công trường với vấn đề cần kiểm tra thêm ở vật liệu. Không nên kết luận vật liệu hỏng chỉ vì một vài điểm phồng, cũng không nên loại trừ hoàn toàn khả năng vật liệu có vấn đề mà chưa kiểm tra mẫu và lịch sử bảo quản.

Quy trình chuẩn bị bề mặt và sử dụng Sika Primer-3 N

Sika Primer-3 N thường được sử dụng cho các bề mặt khoáng xốp như bê tông, vữa và một số nền phù hợp theo hướng dẫn của nhà sản xuất. Lớp lót giúp cải thiện điều kiện bám dính giữa nền và keo, nhưng hiệu quả phụ thuộc trực tiếp vào chất lượng chuẩn bị bề mặt. Quét lớp lót lên nền còn bụi, còn dầu hoặc còn ẩm vượt mức không thể thay thế cho bước xử lý nền.

Trình tự chuẩn bị nên được tổ chức như sau:

1. Kiểm tra hiện trạng khe. Xác định chiều rộng, chiều sâu, các điểm nứt vỡ, mạch nối và khu vực có nước hoặc hơi ẩm đi vào.

2. Loại bỏ vật liệu yếu. Cạo bỏ vữa rời, bê tông vụn, lớp sơn hoặc lớp phủ không ổn định ở hai thành khe.

3. Làm sạch bằng phương pháp cơ học. Dùng bàn chải, máy mài phù hợp và thiết bị hút bụi để đưa bề mặt về trạng thái chắc, sạch, không còn hạt rời.

4. Kiểm tra lại độ ẩm. Đo tại các vị trí có nguy cơ cao và ghi nhận điều kiện trước khi thi công. Nếu kết quả không phù hợp, phải dừng quy trình thay vì cố bơm keo để giữ tiến độ.

5. Lắp dây chèn khe. Đặt đúng cao độ, không làm thủng hoặc kéo giãn vật liệu, bảo đảm keo chỉ bám vào hai thành khe.

6. Quét Sika Primer-3 N. Quét đều lên hai thành khe bằng dụng cụ sạch, tránh tạo vùng đọng hoặc bỏ sót. Thời gian chờ hóa hơi cần tuân thủ theo tài liệu kỹ thuật của sản phẩm; khoảng thời gian thường được yêu cầu là tối thiểu 30 phút và không vượt quá 8 giờ trước khi bơm keo.

7. Bơm keo khi điều kiện vẫn đạt. Nếu bề mặt bị mưa, bám bụi hoặc vượt quá thời gian chờ, cần đánh giá lại trước khi tiếp tục.

Bảng dưới đây giúp phân biệt vai trò của từng bước, tránh tình trạng dùng một biện pháp để thay thế cho toàn bộ quy trình:

Sika Primer-3 N không nên được quét dày để “tăng độ bám”. Lớp lót cần tạo một lớp phủ phù hợp, đồng đều theo hướng dẫn kỹ thuật. Quét quá nhiều, để đọng hoặc bơm keo khi lớp lót chưa đạt trạng thái yêu cầu đều có thể ảnh hưởng đến kết quả cuối cùng.

Một điểm thường bị bỏ qua là thời gian chờ sau khi quét lớp lót không phải khoảng thời gian cố định cho mọi điều kiện. Nhiệt độ, độ ẩm không khí, độ xốp của nền và độ thông thoáng đều tác động đến tốc độ hóa hơi. Vì vậy, khoảng thời gian tham khảo trong tài liệu phải được đặt cùng với quan sát thực tế: lớp lót không còn ở trạng thái ướt, không bị kéo thành màng khi kiểm tra phù hợp và bề mặt không bị tái nhiễm bụi trước khi bơm keo.

Quy trình bơm keo chuẩn cho khe co giãn bê tông

Một quy trình bơm Sikaflex 140 Construction đáng tin cậy cần kiểm soát từ trước khi mở bao bì keo. Đội thi công nên chuẩn bị đầy đủ vòi bơm, dụng cụ miết, dây chèn khe, vật liệu che chắn và thiết bị đo. Việc thiếu một dụng cụ nhỏ thường khiến người thợ phải thay thế bằng vật liệu chưa được kiểm tra tương thích.

Trình tự thực hiện có thể gồm các bước sau:

1. Xác nhận điều kiện thời tiết và bề mặt. Không bơm khi khe có nước, có khả năng mưa trực tiếp hoặc nhiệt độ bề mặt nằm ngoài điều kiện cho phép.

2. Kiểm tra tiết diện khe. Đo lại tại nhiều đoạn để phát hiện nơi quá nông, quá sâu hoặc bị biến dạng.

3. Làm sạch và hút bụi. Đặc biệt chú ý phần đáy và hai thành khe sau khi mài hoặc chải.

4. Đặt dây chèn liên tục. Không dùng vật sắc làm thủng dây chèn; nếu cần điều chỉnh, dùng dụng cụ phù hợp để tránh làm biến dạng tiết diện.

5. Quét lớp lót đúng thời điểm. Không bơm keo khi lớp lót còn ướt hoặc đã bị bám bụi, dính nước.

6. Đưa vòi bơm vào sâu trong khe. Bắt đầu từ một đầu hoặc theo hướng đã thống nhất, giữ đầu vòi tiếp xúc với khối keo đang được đẩy về phía trước.

7. Duy trì tốc độ ổn định. Tránh dừng đột ngột, rút vòi quá nhanh hoặc thay đổi áp lực làm keo bị đứt đoạn.

8. Miết ngay sau khi bơm. Tạo bề mặt hoàn chỉnh, bảo đảm keo tiếp xúc với hai thành khe và không làm hỏng mép nền.

9. Che chắn và nghiệm thu. Bảo vệ đường keo khỏi nước, bụi, va chạm và ghi nhận tình trạng sau khi bề mặt đã ổn định.

Trong quá trình bơm, nếu phát hiện đầu vòi bị tắc, keo ra không đều hoặc xuất hiện đoạn có lực cản bất thường, nên dừng lại để kiểm tra. Cố ép keo qua một vòi bơm có vấn đề thường tạo ra dòng keo không liên tục và tăng khả năng hình thành khoảng rỗng.

Không nên nối các đoạn keo một cách tùy tiện. Tại điểm kết thúc, phần keo cần được xử lý để tạo mối nối gọn, không có khe hở. Nếu phải tiếp tục thi công sau một khoảng dừng, cần đánh giá trạng thái bề mặt cũ, làm sạch phần bị nhiễm bẩn và tuân thủ hướng dẫn xử lý mối nối của hệ vật liệu. Việc bơm chồng lên một bề mặt đã bám bụi hoặc đã tạo màng có thể tạo ra đường phân cách yếu.

Khắc phục khi Sikaflex 140 bị phồng rộp

Khi phát hiện Sikaflex 140 bị phồng rộp, bước đầu tiên không phải là phủ thêm một lớp keo mới. Cần xác định phạm vi lỗi và xem phồng rộp chỉ nằm trên bề mặt hay đã đi kèm với bong tách ở hai thành khe.

Nếu bọng khí nhỏ, không có dấu hiệu bong mép và chưa ảnh hưởng đến khả năng làm việc, vẫn cần tham khảo ý kiến kỹ thuật trước khi quyết định giữ lại. Một điểm phồng có thể là khuyết tật cục bộ, nhưng cũng có thể là phần nhìn thấy của một khoảng rỗng kéo dài bên trong.

Với vùng lỗi rõ ràng, quy trình sửa chữa thường cần bao gồm:

• Khoanh vùng phần keo bị phồng, bong hoặc không còn liên kết chắc với nền.
• Cắt bỏ đến khi gặp phần keo ổn định và bám dính tốt, không chỉ rạch một đường trên đỉnh bọng.
• Kiểm tra hai thành khe, dây chèn và tình trạng ẩm phía sau.
• Loại bỏ keo vụn, bụi và vật liệu yếu bằng phương pháp phù hợp.
• Xử lý lại nền, chờ đạt điều kiện khô sạch rồi mới sử dụng lớp lót nếu hệ thống yêu cầu.
• Bơm bổ sung bằng cùng hệ vật liệu hoặc giải pháp đã được xác nhận tương thích.
• Bảo vệ khu vực sửa chữa và theo dõi sau khi keo ổn định.

Nếu hiện tượng xuất hiện trên nhiều đoạn liên tiếp, không nên sửa từng bọng một cách cơ học. Khi đó, cần mở kiểm tra đại diện để tìm mẫu lỗi: khe quá ẩm, đường keo bơm không đầy, lớp lót sai thời điểm, vật liệu nền nhiễm dầu hay hình học khe không đúng. Sửa cục bộ mà không loại bỏ nguyên nhân sẽ khiến chi phí tăng nhưng độ tin cậy của hệ trám khe không được cải thiện.

Đối với vị trí có dấu hiệu thấm, cần xử lý nguồn nước trước hoặc đồng thời với việc sửa keo. Keo polyurethane không thể thay thế cho giải pháp chống thấm tổng thể khi nước đang đi từ phía sau kết cấu, qua nứt nền, mạch ngừng hoặc chi tiết thoát nước bị lỗi.

Bài học từ tình huống Quận 7: không kết luận khi thiếu hồ sơ

Một tình huống giả định đặt trong bối cảnh Quận 7 có thể giúp hình dung rõ rủi ro của khe co giãn ngoài trời: mái và tường bao chịu nắng mưa, bề mặt có thể khô không đồng đều, còn đường keo phải làm việc liên tục theo chuyển vị kết cấu. Nhưng tình huống đó không đủ để chứng minh một dự án cụ thể đã gặp lỗi, càng không đủ để khẳng định Sikaflex 140 Construction là nguyên nhân.

Muốn đánh giá một sự cố thực tế, hồ sơ tối thiểu nên có:

• Vị trí và sơ đồ các đoạn khe bị lỗi.
• Ngày thi công, điều kiện thời tiết và tình trạng bề mặt trước khi bơm.
• Chiều rộng, chiều sâu khe và loại dây chèn đã sử dụng.
• Cách làm sạch, loại lớp lót và thời gian chờ trước khi bơm keo.
• Số lô vật liệu, điều kiện lưu trữ và thời điểm mở bao bì.
• Hình ảnh trước, trong và sau khi thi công.
• Kết quả kiểm tra phần keo đã cắt mở và mặt tiếp xúc với nền.

Những dữ liệu này giúp tách ba khả năng thường bị trộn lẫn: lỗi của vật liệu, lỗi của thiết kế chi tiết và lỗi của quá trình thi công. Trong thực tế, nhiều sự cố là kết quả của nhiều yếu tố cùng lúc. Nền có độ ẩm cao, khe sai tiết diện và thao tác bơm không liên tục có thể cộng hưởng, khiến việc quy mọi khuyết tật cho một sản phẩm trở nên thiếu cơ sở.

Bài học đáng giữ lại không phải là một kết luận gắn với địa danh, mà là cách tiếp cận sự cố. Khi thấy keo nổi bọt, cần kiểm tra cả nền, hình học khe, vật liệu chèn, lớp lót, dung môi vệ sinh, kỹ thuật bơm và điều kiện bảo dưỡng. Một quy trình đúng thường bắt đầu bằng việc dừng lại để tìm nguyên nhân, không phải bằng việc che nhanh khuyết tật trên bề mặt.

Kết luận

Sikaflex 140 Construction là keo trám khe polyurethane một thành phần, thuận tiện khi thi công nhưng không cho phép bỏ qua khâu chuẩn bị. Hiện tượng keo trám khe bị nổi bọt, trám khe co giãn bị phồng hoặc bong tách thường liên quan đến sự kết hợp giữa độ ẩm, không khí bị nhốt, nền nhiễm bẩn, sai hình học khe và thao tác bơm chưa phù hợp.

Sika Primer-3 N có vai trò hỗ trợ bám dính, không phải giải pháp thay thế cho nền bê tông sạch và đủ điều kiện. Tương tự, việc bơm thêm keo lên một lớp keo đã phồng không thể khôi phục hệ thống nếu phần lỗi bên dưới vẫn còn nguyên.

Với bất kỳ công trình nào, kể cả tình huống được đặt trong bối cảnh Quận 7, cách làm an toàn là kiểm tra có hệ thống, ghi nhận đầy đủ và chỉ kết luận khi có dữ liệu kỹ thuật. Chuẩn bị khe đúng, kiểm soát độ ẩm, dùng vật liệu tương thích, bơm liên tục và bảo vệ sau thi công vẫn là những bước quyết định để hạn chế lỗi thi công Sikaflex 140 ngay từ đầu.
