Cách nghĩ này thường chỉ tồn tại cho đến khi lớp sợi carbon xuất hiện dấu hiệu phồng rộp, hở mép hoặc bong tách cục bộ.
Với sợi carbon gia cường kết cấu dầm, vật liệu gia cường chỉ làm việc đúng khi nó được liên kết với một nền bê tông đủ đặc chắc, sạch, khô và có hình học phù hợp. Sợi carbon, tấm sợi carbon gia cường hay keo epoxy không thể bù cho lớp bê tông yếu, bề mặt còn bụi, vết nứt chưa xử lý hoặc góc dầm quá sắc. Những lỗi này có thể không lộ ra ngay trong ngày nghiệm thu, nhưng thường trở thành điểm khởi đầu của hư hỏng sau đó.
Một đội thi công có kinh nghiệm sẽ không bắt đầu bằng việc mở thùng Sikadur-330 hay Sikadur-30. Họ bắt đầu bằng việc xác định bê tông nền đang ở trạng thái nào, hư hỏng đến đâu và có đủ điều kiện để tiếp nhận hệ gia cường hay chưa. Đây là phần ít “bắt mắt” nhất của công việc, nhưng lại là nơi quyết định chất lượng liên kết giữa bê tông, keo epoxy và vật liệu composite.
Tiêu chuẩn bề mặt bê tông trước khi dán sợi carbon
Tuổi bê tông và điều kiện khô
Bê tông vừa tháo cốp pha chưa đồng nghĩa với bê tông đã sẵn sàng để dán sợi carbon. Sau khi đông cứng, vật liệu vẫn tiếp tục phát triển cường độ và thay đổi trạng thái ẩm bên trong. Nước còn lại trong hệ mao quản có thể ảnh hưởng đến quá trình làm sạch, độ thấm của lớp lót và khả năng hình thành liên kết của keo epoxy.
Vì vậy, tuổi bê tông phải được đối chiếu với hồ sơ thiết kế, chỉ dẫn kỹ thuật của hệ Sika được lựa chọn và điều kiện thực tế tại công trường. Mốc thời gian thường được nhắc đến trong thi công bê tông không nên được dùng như một quy tắc máy móc cho mọi trường hợp. Bê tông sử dụng loại xi măng nào, tỷ lệ nước trên chất kết dính ra sao, điều kiện bảo dưỡng và mức độ tiếp xúc với nước đều có thể làm thay đổi trạng thái bề mặt.
Độ khô cũng cần được đo thay vì đánh giá bằng mắt. Một bề mặt không còn bóng nước vẫn có thể giữ ẩm trong vùng mao quản, đặc biệt ở:
- Khu vực từng bị thấm hoặc ngập nước;
- Mặt dưới dầm, nơi ít thông gió;
- Vùng gần chân cột, tường hoặc các vị trí có hiện tượng mao dẫn;
- Khu vực mới được sửa chữa bằng vữa;
- Các góc khuất, khe tiếp giáp và vùng bị che bởi lớp hoàn thiện cũ.
Có thể sử dụng thiết bị đo độ ẩm phù hợp với phương pháp kiểm tra được chỉ định. Giá trị đo phải được so sánh với giới hạn trong hồ sơ kỹ thuật của keo và hệ sợi carbon, không nên tự đặt ra một ngưỡng chung rồi áp dụng cho mọi loại sản phẩm. Với Sikadur-330 dùng trong hệ vải SikaWrap hay Sikadur-30 dùng với tấm Sika CarboDur, điều kiện bề mặt vẫn phải tuân thủ tài liệu kỹ thuật tương ứng.
Keo epoxy không biến một nền bê tông ẩm thành nền bê tông đạt chuẩn. Nó chỉ liên kết tốt khi bề mặt đã được chuẩn bị đúng điều kiện.

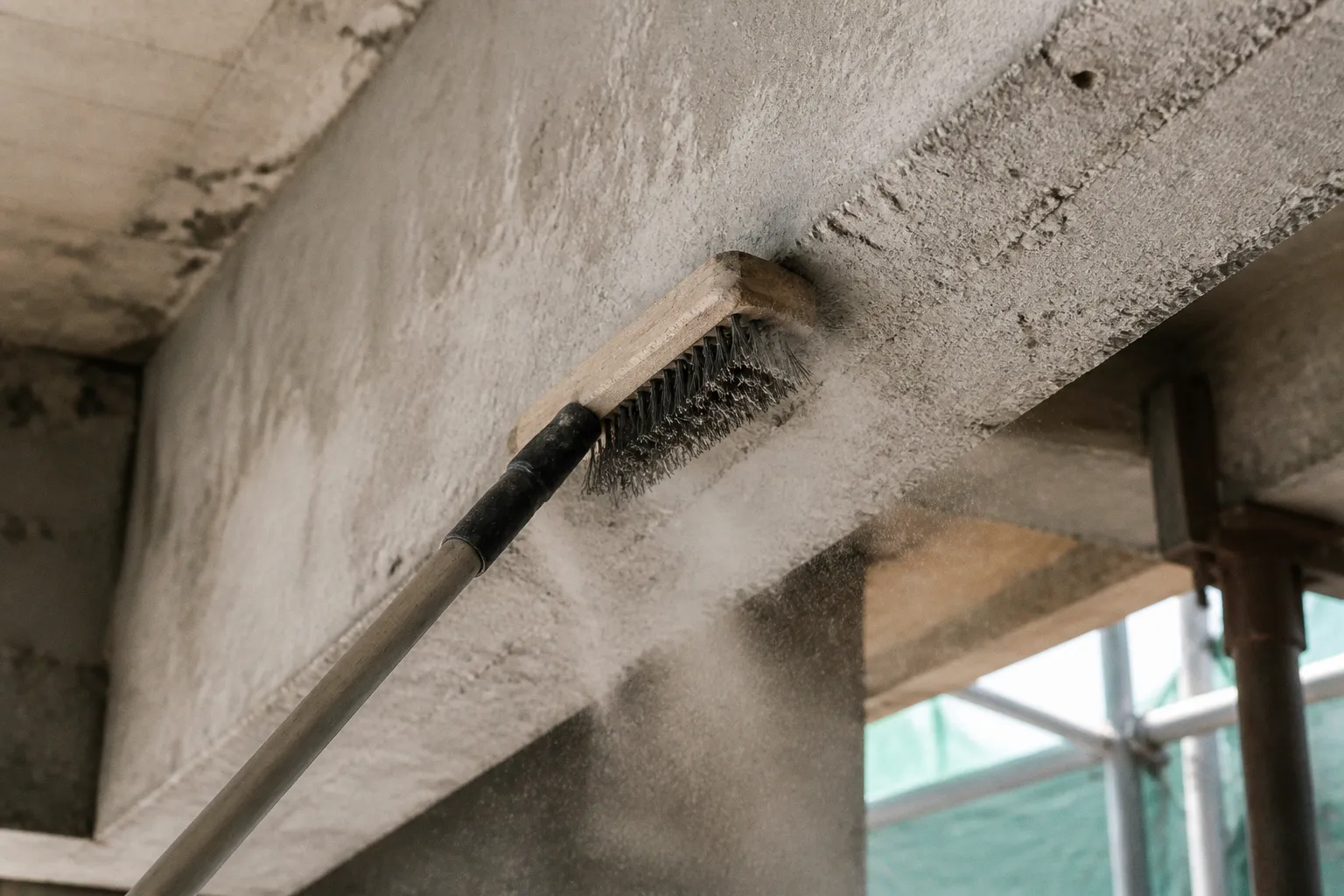

Làm sạch đến lớp bê tông đặc chắc
Bề mặt cần được loại bỏ hoàn toàn bụi xi măng, lớp hồ yếu, dầu mỡ, sơn, chất bảo dưỡng, muối kết tinh và những phần bê tông không còn liên kết chắc với nền. Nếu lớp yếu vẫn nằm trên bề mặt, việc quét thêm keo chỉ tạo ra một lớp liên kết giữa keo và phần bê tông yếu. Khi chịu lực, phần yếu đó có thể bị kéo bật khỏi nền, kéo theo toàn bộ lớp gia cường.
Mức độ làm sạch phụ thuộc vào tình trạng bề mặt. Có thể kết hợp các phương pháp như:
- Mài cơ học để loại bỏ lớp hồ xi măng và làm lộ cốt liệu;
- Phun cát hoặc phun nước áp lực cao khi cần làm sạch diện rộng;
- Đục tẩy cục bộ đối với bê tông rỗ, bong, phân tầng;
- Hút bụi công nghiệp trước khi thi công lớp lót;
- Dùng dung môi hoặc chất tẩy phù hợp khi bề mặt dính dầu mỡ, sau đó phải xử lý để không còn màng tồn dư.
Không nên dùng nước để rửa bề mặt rồi dán ngay khi nền chưa có đủ thời gian khô. Nếu công trường bắt buộc phải làm sạch bằng nước, cần bố trí thời gian hong khô và đo lại độ ẩm trước khi chuyển sang bước tiếp theo.
Kiểm tra bằng mắt chưa đủ
Một bề mặt nhìn tương đối đồng đều vẫn có thể có vùng rỗng, vùng bám yếu hoặc lớp vữa trát không tương thích. Gõ kiểm tra, quan sát dưới ánh sáng xiên, dùng thước kiểm tra độ phẳng và thử kéo nhổ là những cách giúp phát hiện vấn đề mà mắt thường dễ bỏ qua.
Các vị trí cần đánh dấu riêng gồm:
- Vùng có tiếng bộp khi gõ;
- Vùng đổi màu do ẩm;
- Vùng có vết nứt hoặc đường chân chim dày;
- Vùng từng sửa chữa nhưng chưa xác định được vật liệu;
- Khu vực có cốt liệu lộ ra, rỗ tổ ong hoặc phân tầng;
- Mép dầm, góc giao giữa dầm và sàn, dầm và cột.
Sau khi đánh dấu, kỹ sư phải quyết định vùng nào được mài và làm sạch tiếp, vùng nào cần sửa chữa, vùng nào cần khảo sát sâu hơn. Không nên phủ sợi carbon lên toàn bộ dầm chỉ để “che” những vị trí chưa có kết luận.
Xử lý vết nứt và cốt thép bị ăn mòn trong kết cấu dầm
Phân loại vết nứt trước khi bơm keo
Vết nứt trên dầm có thể xuất phát từ co ngót, biến dạng nhiệt, lún, quá tải, võng, ăn mòn cốt thép hoặc chuyển vị tại vị trí liên kết. Vì nguyên nhân khác nhau nên cách xử lý cũng khác nhau. Việc thấy một đường nứt rồi bơm epoxy ngay có thể làm bề mặt đẹp hơn, nhưng chưa chắc đã xử lý được nguyên nhân gây nứt.
Trước khi sửa chữa, cần ghi nhận:
- Vị trí và hướng của vết nứt;
- Vết nứt nằm ở mặt dưới, mặt bên hay vùng gần gối;
- Chiều rộng thay đổi theo chiều dài hay không;
- Có nước, muối hoặc dấu hiệu thấm qua vết nứt không;
- Vết nứt đang hoạt động hay đã ổn định;
- Có liên quan đến cốt thép bên trong hay không.
Những vết nứt nhỏ, ổn định và không ảnh hưởng đến cơ chế làm việc của kết cấu có thể được xử lý theo chỉ dẫn của thiết kế bằng lớp lót, vật liệu trám hoặc phương pháp phù hợp. Với vết nứt rộng, nứt xuyên chiều sâu, nứt ở vùng chịu lực chính hoặc vết nứt có dấu hiệu tiếp tục phát triển, cần đánh giá nguyên nhân trước khi quyết định bơm.
Keo bơm nứt có độ nhớt thấp như Sikadur-752 thường được sử dụng cho các vết nứt phù hợp với phương pháp bơm epoxy. Tuy nhiên, sản phẩm này không phải lựa chọn mặc định cho mọi loại nứt. Vết nứt đang chuyển vị, có nước hoạt động hoặc nằm trong kết cấu vẫn tiếp tục biến dạng có thể cần phương án khác.
Quy trình bơm epoxy cần kiểm soát từ đầu
Một quy trình bơm nứt cơ bản thường gồm các bước: làm sạch, định vị đầu bơm, bịt kín bề mặt, bơm theo trình tự và kiểm tra sau bảo dưỡng.
Bề mặt quanh vết nứt phải được làm sạch bụi trước khi đặt đầu bơm. Khoảng cách giữa các đầu bơm, hướng khoan và áp lực bơm phải phụ thuộc vào chiều sâu, chiều rộng và hình dạng vết nứt. Không nên khoan theo một khoảng cách cố định cho mọi dầm rồi xem đó là quy trình chuẩn.
Khi bơm, cần bắt đầu từ vị trí thấp hơn và di chuyển dần lên phía trên đối với vết nứt đứng hoặc nghiêng. Chỉ chuyển sang đầu kế tiếp khi vật liệu đã xuất hiện tại đầu liền kề hoặc đạt trạng thái cho phép theo hướng dẫn kỹ thuật. Nếu bơm quá nhanh, keo có thể không đi hết chiều sâu mà lại thoát ra ở một vùng rỗng gần bề mặt.
Sau khi keo bảo dưỡng, lớp vật liệu bịt ngoài và đầu bơm phải được loại bỏ hoặc xử lý phẳng để không tạo gờ dưới lớp gia cường. Nếu vết nứt tiếp tục xuất hiện, cần dừng quy trình dán sợi carbon để kiểm tra lại chuyển vị và nguyên nhân kết cấu.
Bê tông rỗ, lõm và bong vữa
Sợi carbon cần một mặt nền liên tục. Các hốc rỗ, cạnh vỡ, lỗ tổ ong và vùng bê tông bong vữa phải được đục tẩy đến phần đặc chắc, sau đó sửa chữa bằng vật liệu tương thích với hệ gia cường.
Vữa sửa chữa có thể là vữa xi măng polymer cải tiến hoặc vữa epoxy chuyên dụng, tùy chiều sâu khuyết tật, điều kiện ẩm, yêu cầu cường độ và thời gian thi công. Sikadur-30 có thể được dùng trong những cấu hình sửa chữa phù hợp theo tài liệu sản phẩm, trong khi Sikadur-731 thường được lựa chọn cho một số công việc trám vá hoặc kết dính cần vật liệu có độ đặc cao hơn. Việc trộn thêm cát thạch anh, nếu có, phải tuân theo công thức được nhà sản xuất hoặc kỹ sư thiết kế chấp thuận; không nên tự suy ra một tỷ lệ cố định cho mọi trường hợp.
Sau khi sửa chữa, cần chờ vật liệu đạt trạng thái cho phép và kiểm tra lại độ phẳng, độ ẩm cũng như độ bám dính. Vùng sửa chữa mới thường có tính chất khác với bê tông cũ: độ hút nước, độ co ngót, mô đun đàn hồi và khả năng bám keo đều có thể khác nhau. Đây là lý do một mảng vá nhìn rất chắc vẫn cần được nghiệm thu trước khi phủ sợi carbon.
Cốt thép bị ăn mòn phải được xử lý riêng
Khi đục tẩy phát hiện cốt thép rỉ, không được coi đó chỉ là một khuyết tật bề mặt. Ăn mòn làm giảm tiết diện thanh thép, tạo sản phẩm nở thể tích và tiếp tục gây phá hoại lớp bê tông bảo vệ. Nếu dán sợi carbon ngay bên ngoài, hệ gia cường có thể che khuất dấu hiệu hư hỏng nhưng không dừng được quá trình ăn mòn bên trong.
Quy trình xử lý cần được thiết kế theo mức độ ăn mòn và điều kiện tiếp cận, thường bao gồm:
1. Đục bỏ toàn bộ bê tông yếu quanh thanh thép, tạo đủ khoảng trống để làm sạch cả mặt phía sau nếu điều kiện cho phép.
2. Làm sạch sản phẩm ăn mòn bằng dụng cụ cơ học, phun cát hoặc phương pháp khác phù hợp với hiện trạng.
3. Đánh giá mức độ hao hụt tiết diện của cốt thép. Nếu thanh thép suy giảm đáng kể, phải có phương án kết cấu riêng, không chỉ quét lớp bảo vệ.
4. Thi công vật liệu bảo vệ cốt thép chuyên dụng theo thiết kế và hướng dẫn của nhà sản xuất.
5. Trám hoàn trả bằng vữa sửa chữa tương thích, bảo đảm vật liệu phủ kín và liên kết tốt với bê tông cũ.
6. Kiểm tra độ ổn định, độ phẳng và điều kiện khô của vùng sửa chữa trước khi dán sợi carbon.
Vật liệu bảo vệ cốt thép không thể được thay thế tùy tiện bằng một sản phẩm sửa chữa bề mặt hoặc nút bịt lỗ. Mỗi sản phẩm có chức năng riêng. Chẳng hạn, vật liệu dùng để trám lỗ, sửa khuyết tật cục bộ không mặc nhiên có tác dụng bảo vệ cốt thép khỏi ăn mòn. Cần đọc đúng hồ sơ kỹ thuật và xác định đúng vị trí sử dụng.
Dán sợi carbon lên một vùng cốt thép đang ăn mòn chỉ làm cho khuyết tật khó nhìn thấy hơn; nó không biến quá trình ăn mòn thành vấn đề đã được xử lý.
Kỹ thuật mài phẳng và bo tròn góc dầm theo tiêu chuẩn
Mài để tạo nền liên tục, không phải chỉ để làm đẹp
Mục tiêu của công đoạn mài là loại bỏ lớp yếu, tạo bề mặt có độ nhám phù hợp và đưa hình học của dầm về trạng thái cho phép thi công. Mài quá nhẹ có thể để lại hồ xi măng hoặc lớp bột yếu. Mài quá mạnh lại làm lộ cốt liệu lớn, tạo nhiều hốc rỗng và làm giảm tiết diện bê tông không cần thiết.
Bề mặt sau mài cần được hút bụi kỹ. Dùng chổi quét khô nhiều lần thường không đủ vì bụi mịn có thể nằm trong lỗ rỗng hoặc bám lại trên cốt liệu. Khi phủ keo lên lớp bụi này, hệ gia cường không còn liên kết trực tiếp với bê tông mà liên kết với một lớp trung gian có độ ổn định kém.
Độ phẳng phải được kiểm tra bằng thước thẳng ở nhiều hướng, đặc biệt theo phương dọc sợi và ngang sợi. Không chỉ kiểm tra vùng giữa dầm; các vị trí gần góc, gần vùng sửa chữa và tại chỗ chuyển tiếp giữa bê tông cũ với vữa mới mới là nơi thường phát sinh sai lệch lớn.
Kiểm soát chiều dày keo
Keo epoxy cần đủ để tạo liên kết liên tục, nhưng không nên dùng như vật liệu bù phẳng cho một bề mặt lồi lõm. Khi lớp keo dày không đều, sợi carbon có thể không được ép sát nền, xuất hiện túi khí hoặc bị thay đổi hướng cục bộ. Với tấm carbon cứng như Sika CarboDur, sai lệch hình học của nền còn dễ tạo khoảng hở và gây tập trung lực tại vùng đầu tấm.
Nếu có hốc sâu hoặc vùng lõm đáng kể, phải sửa chữa trước bằng vữa phù hợp. Không nên đổ thêm nhiều keo tại chỗ để “lấp” khuyết tật. Keo epoxy có chức năng kết dính theo cấu hình được thiết kế, không phải luôn là vữa sửa chữa khối lượng lớn.
Trong quá trình thi công, người giám sát nên kiểm tra:
- Bề mặt đã sạch bụi hoàn toàn chưa;
- Lớp lót có phủ đều và không bị đọng vũng không;
- Keo có được trộn đúng thành phần và thời gian sử dụng không;
- Vải hoặc tấm có tiếp xúc liên tục với nền không;
- Có bọt khí, nếp gấp hoặc vùng thiếu keo không;
- Mép hệ gia cường có bị kéo lệch khỏi đường thiết kế không.
Bo tròn góc dầm
Góc dầm vuông là một trong những chi tiết dễ bị xem nhẹ nhất. Khi vải SikaWrap phải đổi hướng gấp tại góc sắc, sợi có thể bị gập, xô lệch hoặc tạo nếp. Với tấm carbon cứng, góc sắc cũng làm tăng nguy cơ không tiếp xúc đều và gây khó khăn cho việc ép dán.
Bán kính bo góc phải tuân theo thiết kế và loại vật liệu được sử dụng. Không có một bán kính duy nhất phù hợp cho mọi loại vải, mọi cấu hình quấn và mọi điều kiện tải. Một số hệ thống yêu cầu bán kính lớn hơn khi vải phải đổi hướng mạnh hoặc khi dầm có hình học phức tạp.
Có thể dùng dưỡng bo góc hoặc thước kiểm tra bán kính để nghiệm thu thay vì ước lượng bằng mắt. Sau khi bo, phải mài sạch phần gờ, loại bỏ hạt rời và kiểm tra lại độ liên tục của đường cong. Một góc bo có bán kính đúng nhưng còn sắc cục bộ vẫn có thể làm hỏng sợi khi ép vải.
Kiểm tra độ ẩm và cường độ kéo nhổ của bề mặt bê tông
Đo độ ẩm theo vùng, không đo một điểm đại diện cho cả dầm
Độ ẩm của dầm có thể thay đổi theo hướng nắng, gió, chiều dày cấu kiện và lịch sử thấm nước. Vì vậy, một điểm đo khô không đủ để kết luận toàn bộ bề mặt đã sẵn sàng.
Nên lập sơ đồ vị trí đo, ghi lại các vùng có rủi ro cao và thực hiện kiểm tra lặp lại nếu điều kiện môi trường thay đổi. Khi mưa, độ ẩm không khí cao hoặc dầm nằm trong không gian kín, thời gian chờ khô có thể kéo dài hơn dự kiến.
Kết quả đo cần đi kèm với phương pháp sử dụng. Máy đo điện dung, máy đo điện trở hay phương pháp carbide có nguyên lý và độ nhạy khác nhau. Giá trị từ các thiết bị này không nên được đối chiếu tùy tiện như thể chúng cùng một thang đo. Chỉ số chấp nhận phải lấy từ hồ sơ kỹ thuật của sản phẩm, tiêu chuẩn áp dụng và yêu cầu của thiết kế.
Thử kéo nhổ để biết lớp nào sẽ phá hoại
Thử kéo nhổ không chỉ nhằm tạo ra một con số để điền vào biên bản. Điều quan trọng hơn là quan sát dạng phá hoại. Nếu bê tông nền bị kéo bật thành mảng, vấn đề nằm ở chất lượng lớp nền. Nếu phá hoại xảy ra tại lớp sửa chữa, cần xem lại vật liệu vá và cách chuẩn bị bề mặt. Nếu phá hoại tại mặt phân cách, cần kiểm tra bụi, độ ẩm, lớp lót và quy trình thi công keo.
Số lượng vị trí thử phải đủ đại diện cho các vùng có điều kiện khác nhau. Những khu vực mới sửa chữa, vùng từng thấm, mặt dưới dầm hoặc nơi bê tông có dấu hiệu yếu không nên gộp chung với vùng bê tông tốt để lấy một giá trị trung bình làm đẹp hồ sơ.
Ngưỡng chấp nhận phải được quy định theo thiết kế và hệ sản phẩm. Các giá trị thường xuất hiện trong tài liệu kỹ thuật của vải SikaWrap hoặc tấm Sika CarboDur chỉ có ý nghĩa khi đi cùng đúng loại nền, phương pháp thử và điều kiện thử tương ứng. Không thể lấy một con số của hệ này áp cho hệ khác, cũng không thể coi kết quả kéo nhổ cao là bằng chứng duy nhất cho thấy kết cấu đã đủ khả năng chịu lực.
Nếu kết quả không đạt, phương án xử lý thường là loại bỏ vùng yếu, sửa chữa bằng vật liệu tương thích, chờ vật liệu ổn định rồi kiểm tra lại. Tăng lượng keo không giải quyết được bê tông nền kém chất lượng. Trong trường hợp hư hỏng liên quan đến cốt thép hoặc cơ chế chịu lực, cần quay lại bước đánh giá kết cấu thay vì chỉ sửa bề mặt.
Quy tắc chồng mí và trám trét bề mặt bằng keo epoxy
Chồng mí phải theo phương truyền lực
Với vải SikaWrap, chồng mí không đơn giản là đặt hai mép vải đè lên nhau cho kín. Chiều dài chồng, hướng sợi, vị trí nối và phương pháp ép đều phải tuân theo hồ sơ thiết kế. Chồng mí theo phương sợi khác với chồng mí ở vùng đổi hướng; cấu hình quấn quanh dầm cũng khác với dải gia cường chỉ chạy dọc theo đáy dầm.
Trước khi cắt vải, đội thi công cần xác định rõ:
- Phương sợi chịu lực chính;
- Chiều dài neo và vùng kết thúc;
- Vị trí được phép bố trí mối nối;
- Chiều dài chồng theo thiết kế;
- Số lớp và thứ tự từng lớp;
- Cách xử lý tại góc, gối dầm và vùng giao với cấu kiện khác.
Không nên đặt mối nối tại vị trí đang có nứt, vùng bê tông sửa chữa chưa ổn định hoặc nơi dự kiến tập trung ứng suất. Khi có nhiều lớp, vị trí nối giữa các lớp cũng cần được bố trí theo chỉ dẫn, tránh tạo một đường yếu trùng nhau.
Đối với tấm Sika CarboDur, cách nối thường không giống vải SikaWrap. Tấm cứng có thể được bố trí theo đoạn neo và cấu hình đầu tấm đã tính toán; không tự ý chồng hai tấm lên nhau nếu thiết kế không cho phép. Phần đầu tấm cần được xử lý đúng vì đây là nơi lực truyền từ bê tông sang vật liệu composite và ngược lại.
Trám trét bằng epoxy đúng lúc
Các lỗ rỗ nhỏ, vết lõm nông hoặc vùng chuyển tiếp cần được trám phẳng trước khi dán. Vật liệu trám phải sạch, tương thích với keo dán và không tạo ra bề mặt quá bóng khiến lớp kế tiếp khó bám.
Khi dùng epoxy để sửa bề mặt, cần kiểm soát thời gian thi công và trạng thái đóng rắn. Trám quá sớm khi nền còn ẩm có thể khiến vật liệu bị kẹt hơi hoặc mất liên kết. Trám quá muộn mà không xử lý lại bề mặt có thể tạo ra lớp yếu giữa vật liệu sửa chữa và lớp keo dán.
Sikadur-30 và các vật liệu epoxy khác không nên được pha trộn tùy ý để thay đổi độ đặc. Nếu cần tạo vữa epoxy hoặc điều chỉnh khả năng thi công, phải sử dụng công thức được nhà sản xuất hoặc hồ sơ thiết kế cho phép. Việc thêm cát không đúng loại, không đúng trạng thái khô hoặc không đúng tỷ lệ có thể làm thay đổi độ bám dính, độ chảy và cường độ của hỗn hợp.
Bảo vệ hệ gia cường sau khi dán
Sau khi dán, bề mặt cần được bảo vệ khỏi va đập, nước, hóa chất và tia cực tím theo điều kiện sử dụng. Nhựa nền của hệ composite có thể bị ảnh hưởng khi phơi ngoài trời lâu dài nếu không có lớp bảo vệ phù hợp. Lớp phủ hoàn thiện có thể là hệ bảo vệ được chỉ định trong thiết kế, chẳng hạn sơn polyurethane hoặc sản phẩm tương thích khác.
Không được phủ khi keo chưa đạt trạng thái cho phép hoặc khi bề mặt còn dính, đọng ẩm và nhiễm bụi. Nếu dầm nằm trong môi trường công nghiệp, khu vực ven biển hoặc nơi thường xuyên tiếp xúc hóa chất, lớp bảo vệ còn phải đáp ứng yêu cầu về môi trường sử dụng, không chỉ yêu cầu chống nắng.
Thời gian bảo dưỡng không nên ghi cứng như một con số áp dụng cho mọi công trường. Nhiệt độ, độ ẩm, chiều dày keo, thông gió và loại sản phẩm đều ảnh hưởng đến tốc độ đóng rắn. Chỉ được đưa hệ gia cường vào khai thác khi vật liệu đạt yêu cầu theo hồ sơ kỹ thuật và kết cấu đã được nghiệm thu.
Lời cuối: vật liệu không tha thứ cho sự tắc trách
Gia cường dầm bằng sợi carbon không phải phương án để che đi một kết cấu chưa được chẩn đoán. Nó là một hệ thống gồm bê tông nền, lớp sửa chữa, keo epoxy, sợi carbon, chi tiết neo, chồng mí và lớp bảo vệ. Chỉ cần một mắt xích không phù hợp, khả năng làm việc của toàn bộ hệ có thể bị ảnh hưởng.
Vì thế, quy trình xử lý bề mặt phải đi theo trình tự rõ ràng: khảo sát hiện trạng, xác định nguyên nhân hư hỏng, loại bỏ bê tông yếu, xử lý vết nứt, phục hồi vùng rỗ lõm, kiểm tra cốt thép, mài và bo góc, đo độ ẩm, thử kéo nhổ, sau đó mới chuyển sang dán sợi carbon. Mỗi bước cần có người chịu trách nhiệm, tiêu chí nghiệm thu và hồ sơ ghi nhận tương ứng.
Đừng dùng tên thương hiệu để thay thế cho chỉ dẫn kỹ thuật. Sikadur-330, Sikadur-30, Sikadur-752 hay SikaWrap đều chỉ phát huy đúng vai trò trong cấu hình mà chúng được thiết kế cho. Vật liệu bảo vệ cốt thép cũng phải là loại chuyên dụng, được lựa chọn theo tình trạng ăn mòn và hướng dẫn của nhà sản xuất, không thể suy đoán công dụng từ tên gọi hoặc hình thức sản phẩm.
Khi bề mặt đạt chuẩn, keo được thi công đúng thời gian sử dụng, sợi được đặt đúng hướng và các chi tiết chồng mí, bo góc, neo đầu được kiểm soát, hệ gia cường mới có cơ sở để làm việc như thiết kế. Còn nếu bê tông nền vẫn yếu, còn ẩm hoặc còn khuyết tật, việc dán thêm một lớp vật liệu đắt tiền chỉ khiến sai sót nằm kín hơn dưới lớp hoàn thiện.
