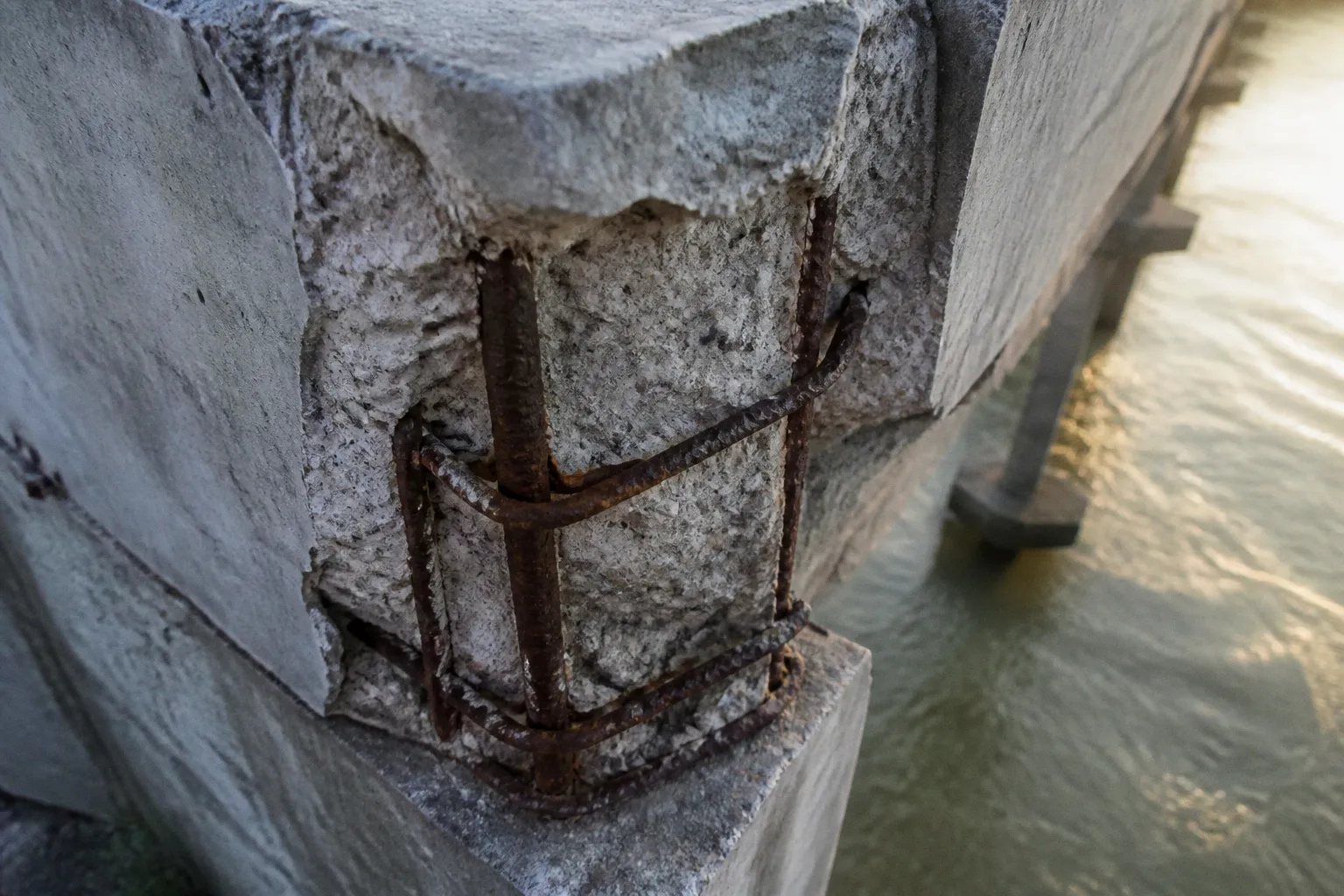

Cơ chế ăn mòn cốt thép và giải pháp phục hồi bê tông

Đến lúc thấy thép lộ màu nâu đỏ, nghe tiếng rỗng khi gõ hoặc nước xì qua vết nứt, kết cấu thường đã không còn ở giai đoạn “xử lý cho đẹp” nữa. Khi đó phải tìm đúng cơ chế hư hỏng, làm sạch phần thép bị ăn mòn, phục hồi lớp bảo vệ và đánh giá lại khả năng chịu lực.

Cơ chế ăn mòn cốt thép trong bê tông không chỉ có một nguyên nhân. Hai đường chính thường gặp là cacbonat hóa làm tụt độ kiềm và ion clorua xâm nhập từ môi trường. Ngoài ra còn có nước, oxy, vết nứt, bê tông rỗ và lớp bảo vệ quá mỏng cùng góp tay đẩy nhanh quá trình. Đập một lớp vữa mới lên bề mặt thép đang rỉ mà không xử lý tận gốc thì chẳng khác nào lấy áo che chỗ mục: một thời gian sau lại phồng rộp, nứt, bong.

Bản chất hóa học của quá trình ăn mòn cốt thép trong bê tông

Bê tông mới và bê tông còn tốt có môi trường kiềm cao. Trong môi trường đó, trên bề mặt cốt thép hình thành một lớp màng thụ động rất mỏng, có tác dụng bảo vệ thép khỏi bị ăn mòn. Lớp màng này không phải là lớp sơn nằm bên ngoài để nhìn thấy bằng mắt. Nó là trạng thái bảo vệ hình thành nhờ độ kiềm của bê tông.

Rắc rối bắt đầu khi môi trường bảo vệ này bị phá vỡ.

Cacbonat hóa làm mất độ kiềm

Khí CO₂ trong không khí đi qua các lỗ rỗng mao quản của bê tông, phản ứng với canxi hydroxit và tạo thành vùng cacbonat hóa. Quá trình này làm độ pH của bê tông giảm dần. Khi pH xuống dưới khoảng 10,5, lớp màng thụ động bảo vệ cốt thép có thể bị phá hủy.

Nói cho dễ hiểu: bê tông không còn đủ kiềm để “giữ chân” lớp bảo vệ thép. Nếu tại vùng đó đồng thời có nước và oxy, quá trình ăn mòn bắt đầu diễn ra.

Cacbonat hóa không phải lúc nào cũng khiến bề mặt bê tông nứt ngay. Có công trình nhiều năm chỉ thấy bê tông xám, không có dấu hiệu rõ ràng, nhưng khi đục mở ra thì cốt thép đã rỗ từng đoạn. Ngược lại, cũng có trường hợp lớp bảo vệ mỏng, bề mặt ẩm và nứt chân chim khiến vùng cacbonat hóa tiến nhanh hơn nhiều.

Những yếu tố thường làm cacbonat hóa diễn ra mạnh hơn gồm:

• Bê tông có độ rỗng lớn do đầm không kỹ, cấp phối không ổn định hoặc bảo dưỡng kém.
• Lớp bê tông bảo vệ cốt thép quá mỏng.
• Bề mặt thường xuyên khô ẩm luân phiên, tạo điều kiện cho CO₂ và hơi ẩm đi sâu vào.
• Vết nứt kéo dài đến vị trí cốt thép.
• Khu vực có nhiều khí CO₂, bụi công nghiệp hoặc không khí ô nhiễm.

Không nên nhìn một vết nứt rồi kết luận ngay là thép đã rỉ. Nứt bê tông còn có thể do co ngót khô, quá tải, lún, rung động, thiếu khe co giãn hoặc thi công sai. Người làm hiện trường phải mở rộng việc kiểm tra: vị trí vết nứt, hướng nứt, bề rộng, độ sâu, tình trạng ẩm và có chạm đến cốt thép hay chưa.

Ion clorua: thủ phạm khó chịu ở công trình ven biển

Ion clorua thường đi vào bê tông từ môi trường biển, nước mặn, hơi muối hoặc một số nguồn vật liệu có chứa muối. Khác với cacbonat hóa, ion clorua có thể phá hủy lớp màng thụ động của cốt thép ngay cả khi độ pH của bê tông vẫn còn cao.

Đây là lý do nhiều công trình gần biển bị rỉ thép rất nhanh tại ban công, sàn mái, mặt ngoài dầm, chân cột và các vị trí thường xuyên hứng nước mặn. Nước mang ion clorua đi qua lỗ rỗng, mao quản và vết nứt. Khi đến cốt thép, nó tập trung tại các điểm yếu trên bề mặt thép, tạo ra các vùng ăn mòn cục bộ. Thép không nhất thiết rỉ đều cả thanh; có đoạn còn khá nguyên nhưng một điểm đã bị rỗ sâu.

Ăn mòn cục bộ mới là thứ làm người thi công dễ chủ quan. Nhìn dọc thanh thép có thể thấy chưa mất nhiều tiết diện, nhưng tại một vài điểm, thép đã bị khoét thành rãnh. Nếu đó là thép chịu lực chính của dầm hoặc sàn, khả năng làm việc của cấu kiện có thể giảm đáng kể.

Cốt thép không tự nhiên mà rỉ. Nó rỉ khi lớp bảo vệ bị phá, có nước và oxy đi cùng. Muốn sửa bền thì phải chặn đúng đường nước, không chỉ trét kín mặt ngoài.

Khi thép rỉ, bê tông bị đẩy từ bên trong

Sản phẩm ăn mòn của thép thường có thể tích lớn hơn thép ban đầu. Khi lớp rỉ tích tụ trong khoảng không chật hẹp giữa cốt thép và bê tông, nó tạo áp lực hướng ra ngoài. Áp lực này làm bê tông nứt dọc theo thanh thép, sau đó phồng rộp, bong lớp bảo vệ và cuối cùng để lộ cốt thép.

Trình tự ngoài hiện trường thường thấy như sau:

1. Xuất hiện vết nứt mảnh chạy dọc theo phương cốt thép.

2. Bề mặt có vệt ố vàng hoặc nâu đỏ do nước kéo sản phẩm rỉ ra ngoài.

3. Gõ nhẹ thấy tiếng bộp, chứng tỏ lớp bê tông đã mất liên kết.

4. Một mảng bê tông phồng lên, mép bong có thể cạy ra bằng bay.

5. Cốt thép lộ ra, bề mặt có rỉ vảy hoặc rỗ cục bộ.

6. Nếu không xử lý, tiết diện thép tiếp tục giảm và lớp bê tông xung quanh tiếp tục nứt.

Đừng lấy vữa xi măng thường trám lên vị trí này rồi bàn giao. Thép chưa làm sạch thì lớp vữa mới chỉ nằm cạnh lớp rỉ. Nước vẫn còn đường vào, và chuyện xì nước, phồng rộp quay lại chỉ là vấn đề thời gian.

Đánh giá tình trạng cốt thép theo hiện trường và TCVN 9348:2012

Muốn chọn đúng vật liệu, trước hết phải biết kết cấu đang hỏng ở mức nào. Một vết nứt trên lớp bê tông bảo vệ khác hoàn toàn với vết nứt xuyên dầm. Một mảng bong do rỉ thép khác hoàn toàn với vùng bê tông bị rỗ do đầm thiếu. Trộn tất cả vào một cách sửa là công thức để công trình tái bệnh.

TCVN 9348:2012 hướng dẫn phương pháp đo điện thế để kiểm tra, đánh giá khả năng cốt thép bị ăn mòn trong bê tông. Phép đo này không thay cho việc đục kiểm tra và đánh giá kết cấu, nhưng giúp khoanh vùng nguy cơ ăn mòn trên diện rộng. Khu vực có điện thế bất lợi hơn có thể được ưu tiên mở kiểm tra, kết hợp với bản đồ vết nứt, tình trạng ẩm và kết quả khảo sát cốt thép.

Trình tự khảo sát tôi thường làm tại công trường

Một là, lập bản đồ hư hỏng.

Dùng phấn hoặc bút đánh dấu toàn bộ vùng nứt, bong, phồng, ố rỉ và vùng có tiếng bộp khi gõ. Đừng chỉ chụp một tấm ảnh rồi đoán. Phải ghi rõ vị trí trên dầm, cột, sàn; chiều dài vết nứt; bề rộng lớn nhất; có nước hay không.

Hai là, gõ kiểm tra vùng nghi ngờ.

Dùng búa kiểm tra gõ nhẹ theo lưới. Âm thanh đặc, chắc khác hẳn âm thanh rỗng. Vùng nghe bộp cần được đánh dấu để đục bỏ đến phần bê tông đặc chắc. Đục thiếu thì phần bê tông yếu còn sót lại sẽ làm lớp sửa chữa nhả chân.

Ba là, mở cục bộ để nhìn cốt thép.

Đục theo chiều dài thanh thép tại các điểm đại diện. Kiểm tra chiều sâu ăn mòn, tình trạng rỉ vảy, rỗ mặt thép và phần tiết diện còn lại. Nếu cốt thép chính bị mất tiết diện nhiều hoặc có dấu hiệu kết cấu võng, nứt tăng nhanh, phải dừng việc trét vá và chuyển sang đánh giá gia cường.

Bốn là, xác định nguồn ẩm.

Nếu có nước thấm qua, phải tìm đường nước từ phía trên, khe tiếp giáp, cổ ống, khe co giãn, chân tường hoặc mặt ngoài. Bịt mặt trong mà không xử lý nguồn nước thường chỉ khiến áp lực nước chuyển sang vị trí kế bên.

Năm là, đo và đối chiếu.

Có thể dùng phương pháp đo điện thế theo TCVN 9348:2012 để khoanh vùng nguy cơ ăn mòn. Tuy nhiên, kết quả phải đọc cùng với hiện trạng thực tế. Không thể cầm máy đo một điểm rồi kết luận cả dầm đã hỏng hay còn nguyên.

Một đợt khảo sát tử tế cần trả lời được các câu hỏi sau:

• Vết nứt là nứt bề mặt hay đã ăn sâu đến cốt thép?
• Bê tông bị bong do rỉ thép, do rỗ tổ ong hay do lớp sửa cũ mất bám dính?
• Cốt thép chỉ đổi màu hay đã có rỉ vảy, rỗ sâu và giảm tiết diện?
• Nước đi vào từ mặt nào, có còn hoạt động hay không?
• Cấu kiện đang chịu tải bình thường hay đã có võng, biến dạng, nứt mở rộng?
• Việc sửa chữa chỉ nhằm khôi phục lớp bảo vệ hay phải tăng thêm khả năng chịu lực?

Với dầm, cột và sàn đang chịu tải, không được tự ý đục phá diện rộng khi chưa có biện pháp chống đỡ phù hợp. Đục bê tông làm thay đổi tiết diện và có thể ảnh hưởng đến trạng thái chịu lực. Công trường không phải chỗ để thử sai bằng cảm giác.

Phục hồi lớp bảo vệ cốt thép bằng Sika MonoTop

Khi đã loại bỏ phần bê tông yếu và xử lý cốt thép, hệ vữa sửa chữa phải làm được ba việc: bám chắc vào nền, bảo vệ thép và khôi phục hình dạng cũng như khả năng làm việc của vùng bê tông bị mất. Sika MonoTop-610 và Sika MonoTop R thường được dùng cho hai vai trò khác nhau trong quy trình này.

Sika MonoTop-610 là vữa gốc xi măng polymer cải tiến, có silica fume và chất ức chế ăn mòn. Vật liệu đạt cường độ nén từ 45 N/mm² trở lên sau 28 ngày, phù hợp làm lớp kết nối và lớp bảo vệ cốt thép sau khi thép đã được vệ sinh đúng cách.

Sika MonoTop R là vữa sửa chữa có sợi gia cường, hỗ trợ hạn chế các vết nứt nhỏ trong lớp sửa chữa. Vữa có cường độ nén từ 15 N/mm² trở lên sau 1 ngày và từ 45 N/mm² trở lên sau 28 ngày. Chiều dày thi công mỗi lớp nằm trong khoảng 5–30 mm. Đây là khoảng làm việc phải tôn trọng. Trét một cục dày quá trong một lần, nhất là tại mặt đứng hoặc mặt dưới dầm, rất dễ chảy võng, co ngót và nhả chân.

Quy trình xử lý cốt thép bị ăn mòn

Bước 1: Cắt gọn biên vùng hư hỏng.

Dùng máy cắt tạo biên tương đối vuông, tránh để mép vữa sửa chữa loe mỏng như miệng cá. Phần loe mỏng rất dễ bị nứt và bong về sau. Không cắt sâu vào cốt thép. Mục tiêu là tạo vùng sửa chữa có biên rõ, đủ chiều sâu để vật liệu bám vào bê tông đặc chắc.

Bước 2: Đục bỏ toàn bộ bê tông yếu.

Đục thủ công hoặc dùng thiết bị phù hợp, đi từ ngoài vào trong. Phải lấy hết phần bong, rỗ, nhiễm bẩn và phần bê tông nghe bộp. Đừng tiếc vài miếng bê tông cũ. Nó không còn liên kết thì giữ lại chỉ làm hỏng lớp mới.

Tại phía sau thanh thép cũng cần tạo khoảng hở đủ để vệ sinh và bọc kín bằng vữa. Nếu chỉ đục sạch mặt trước mà bỏ qua mặt sau, rỉ vẫn còn nằm trong khe.

Bước 3: Vệ sinh cốt thép.

Dùng bàn chải sắt, máy mài hoặc phương pháp làm sạch phù hợp để loại bỏ rỉ bong, bụi và tạp chất. Khi cần, phải làm sạch quanh toàn bộ chu vi thanh thép trong vùng sửa chữa. Không dùng giẻ khô quệt qua loa rồi gọi là sạch. Bề mặt thép phải đạt trạng thái đủ chắc, không còn lớp rỉ rời có thể cạy bằng tay.

Nếu thanh thép bị giảm tiết diện, cong, đứt hoặc mất liên kết nghiêm trọng, vữa bảo vệ không thể tự biến nó thành thanh thép mới. Khi đó cần kỹ sư kết cấu tính toán phương án nối, bổ sung thép hoặc gia cường.

Bước 4: Làm ẩm nền bê tông.

Bê tông nền cần được làm ẩm đến trạng thái ẩm nhưng không đọng nước. Nền khô quắt sẽ hút nước của vữa, làm lớp kết nối mất khả năng làm việc. Nền đọng nước lại làm giảm bám dính. Hai lỗi này ngoài công trường gặp suốt, và cả hai đều do làm nhanh cho xong.

Bước 5: Thi công Sika MonoTop-610.

Lớp kết nối phải được miết chắc vào nền bê tông và khu vực cốt thép. Không quét lướt cho có màu. Vật liệu cần tiếp xúc kín với nền, đặc biệt tại các góc, phía sau thanh thép và vùng bê tông bị đục sâu.

Bước 6: Đắp Sika MonoTop R theo từng lớp.

Thi công trong chiều dày cho phép, thông thường từ 5 đến tối đa 30 mm cho một lớp theo dữ liệu sản phẩm. Dùng bay ép chặt vữa vào nền, miết kín quanh cốt thép, sau đó tạo phẳng theo hình dạng cấu kiện. Nếu chiều sâu cần bù lớn, chia lớp và xử lý bề mặt giữa các lớp theo hướng dẫn kỹ thuật của hệ vật liệu.

Bước 7: Bảo dưỡng và bảo vệ lớp sửa chữa.

Không để lớp vữa mới bị mất nước quá nhanh dưới nắng, gió hoặc luồng khí mạnh. Cũng không phun nước kiểu làm xói mặt vữa. Bề mặt phải được bảo dưỡng phù hợp để giảm co ngót và giữ cường độ phát triển ổn định.

Cần nói rõ: vữa sửa chữa chống rỉ sét không có nghĩa là cứ trộn lên rồi quét vào thép đang đóng vảy là xong. Chất ức chế ăn mòn chỉ phát huy đúng trong một hệ xử lý có nền sạch, cốt thép đã loại bỏ rỉ rời và lớp vữa bao phủ đủ kín.

Sửa bê tông không phải cuộc thi trét cho nhanh. Nền chưa đặc chắc, thép chưa sạch, chiều dày làm bừa thì vật liệu tốt mấy cũng bị kéo xuống theo tay nghề.

Xử lý vết nứt kết cấu bằng nhựa epoxy Sikadur-752

Vết nứt bê tông có thể chỉ nằm trên lớp bảo vệ, nhưng cũng có thể đi xuyên qua vùng chịu lực. Vì vậy không được thấy vết nứt nhỏ là bơm keo ngay. Phải làm rõ vết nứt khô hay còn nước, ổn định hay đang phát triển, bề rộng bao nhiêu và có liên quan đến chuyển vị kết cấu hay không.

Sikadur-752 là nhựa bơm epoxy độ nhớt thấp, không dung môi, dùng để bơm xử lý vết nứt bê tông có bề rộng tối đa 5 mm. Vật liệu có cường độ nén từ 55 N/mm² trở lên theo phương pháp thử được công bố và cường độ kéo khi uốn từ 25 N/mm² trở lên. Độ nhớt thấp giúp keo đi vào các khe nứt phù hợp, nhưng không có nghĩa là keo tự chảy vào mọi vết nứt bị bụi, bùn hoặc nước lấp kín.

Khi nào có thể bơm epoxy?

Bơm epoxy phù hợp hơn với các vết nứt cần khôi phục liên kết trong bê tông, bề rộng nằm trong giới hạn của hệ vật liệu và không còn chuyển vị lớn. Vết nứt phải được khảo sát trước, làm sạch miệng và bố trí đầu bơm theo chiều dài phù hợp.

Không nên dùng Sikadur-752 như một cách chữa tất cả các loại nứt. Với vết nứt vượt quá 5 mm, vết nứt đang mở rộng do kết cấu tiếp tục chuyển vị hoặc vị trí có nước áp lực mạnh, cần có biện pháp kỹ thuật bổ sung. Bơm keo vào một vết nứt đang hoạt động mà không xử lý nguyên nhân thì keo có thể bị xé, hoặc vết nứt chuyển sang chạy bên cạnh.

Bê tông mới đổ cũng không nên bơm ngay lập tức. Nền cần đạt tuổi tối thiểu khoảng 3–6 tuần, đồng thời phải ổn định đủ để phân biệt nứt do co ngót ban đầu với nứt đang liên quan đến tải trọng hay chuyển vị.

Cách thi công thực tế

Vệ sinh miệng nứt.

Mài nhẹ hai bên vết nứt, hút bụi sạch. Nếu miệng nứt có dầu, sơn, hồ xi măng yếu hoặc rêu bẩn, phải loại bỏ. Keo tốt nhưng dính vào bụi thì vẫn nhả.

Bố trí đầu bơm.

Đầu bơm được đặt dọc theo đường nứt, khoảng cách phụ thuộc vào bề rộng, chiều sâu và khả năng tiếp nhận keo của vết nứt. Các vị trí giao nhau, góc đổi hướng và đầu mút cần được xem xét kỹ, không đặt đầu bơm theo thói quen một khoảng cố định cho mọi cấu kiện.

Trám kín bề mặt giữa các đầu bơm.

Miệng nứt phải được trám kín bằng vật liệu phù hợp để keo không thoát ngược ra ngoài. Đây là khâu nhiều đội bỏ qua vì tưởng không quan trọng. Đến lúc bơm, keo phun ra mặt dầm, đầu bơm không lên áp, thợ lại kết luận “keo không ăn”. Thực ra là trám miệng không kín.

Bơm từ điểm thấp lên điểm cao.

Bơm chậm, theo dõi lượng keo vào và phản ứng tại các đầu kế bên. Khi keo xuất hiện ở đầu kế tiếp, khóa đầu cũ rồi chuyển sang vị trí mới. Không bơm giật cục với áp lực quá cao ngay từ đầu. Áp lực lớn có thể làm bong lớp bê tông yếu quanh miệng nứt hoặc đẩy keo chạy theo đường rỗ thay vì đi vào vùng cần xử lý.

Kiểm tra sau bơm.

Sau khi keo đóng rắn, tháo đầu bơm, mài phẳng bề mặt và kiểm tra lại. Nếu yêu cầu công trình cần đánh giá sâu hơn, có thể thực hiện kiểm tra bổ sung theo hồ sơ kỹ thuật. Không nên chỉ nhìn miệng nứt đã kín rồi tuyên bố xử lý xong; điều cần khôi phục là liên kết bên trong vết nứt.

Một số lỗi tôi gặp nhiều nhất khi bơm epoxy:

1. Bơm khi vết nứt còn nước chảy. Keo không bám và không lấp ổn định. Phải kiểm soát nước trước hoặc chọn hệ xử lý phù hợp với điều kiện ẩm.

2. Không đo bề rộng vết nứt. Mắt thường dễ đánh giá sai, nhất là vết nứt loang rộng ở giữa.

3. Không làm sạch bụi sau khi mài. Bụi mịn nằm trong khe làm giảm độ thấm và độ bám.

4. Trộn keo không đúng tỷ lệ hoặc quá thời gian thi công. Keo bắt đầu đặc mà vẫn cố bơm, vừa nặng tay vừa dễ tạo rỗng.

5. Dùng bơm áp lực cao để ép cho nhanh. Nhanh tay không đồng nghĩa với lấp đầy. Keo phải đi đúng đường, không phải phun càng mạnh càng tốt.

Gia cường khả năng chịu lực với tấm sợi carbon Sika CarboDur S

Vữa sửa chữa giúp khôi phục phần bê tông bị mất và bảo vệ cốt thép. Nhưng nếu cấu kiện đã thiếu khả năng chịu uốn, chịu cắt hoặc phải tăng tải sử dụng, chỉ sửa lớp vỏ là chưa đủ. Lúc này cần một phương án gia cường được tính toán theo tải trọng, sơ đồ chịu lực và tình trạng thực tế của dầm, sàn hoặc cột.

Tấm sợi carbon Sika CarboDur S là một giải pháp gia cường dán ngoài kết cấu, sử dụng cùng keo Sikadur-30. Tấm có hàm lượng thể tích sợi trên 68%, cường độ kéo trung bình khoảng 3.100 N/mm² và mô đun đàn hồi 170 kN/mm². Những con số này cho thấy vật liệu có khả năng chịu kéo rất cao, nhưng không có nghĩa cứ dán lên đâu là kết cấu tự nhiên khỏe lên. Tấm carbon chỉ làm việc khi lực truyền được từ bê tông sang keo rồi vào tấm một cách liên tục.

Điều kiện nền quyết định hơn cả tấm carbon

Bề mặt bê tông phải sạch, đặc chắc, không dính dầu, bụi, sơn hoặc lớp hồ yếu. Cường độ kéo giật của nền tối thiểu phải đạt 1,5 N/mm², giá trị trung bình khoảng 2,0 N/mm². Nếu kéo thử mà lớp nền bê tông bị xé vụn trước khi lớp keo mất bám dính, nền chưa đạt. Dán tiếp lên vùng bê tông rỗ, phồng, ẩm bẩn là tự chuẩn bị một đường nhả chân.

Trình tự chuẩn bị thường gồm:

• Đục bỏ toàn bộ bê tông yếu, rỗ và lớp sửa chữa cũ không còn bám.
• Mài tạo bề mặt sạch, tương đối phẳng, loại bỏ phần hồ xi măng yếu.
• Hút bụi kỹ bằng thiết bị phù hợp.
• Xử lý các lỗ rỗ, góc cạnh và vùng mất tiết diện bằng vữa sửa chữa tương thích.
• Kiểm tra độ phẳng, độ khô và cường độ kéo giật trước khi dán.
• Đánh dấu tim tuyến dán theo bản vẽ gia cường, không tự ý đổi vị trí vì “chỗ này dễ thi công hơn”.

Cách dán tấm CarboDur S

Trước khi dán, tấm phải được cắt đúng chiều dài và làm sạch theo hướng dẫn của hệ vật liệu. Cắt bằng dụng cụ không phù hợp có thể làm sờn mép, bám bụi hoặc tạo khuyết tật trên bề mặt. Tấm carbon không phải thanh thép để muốn cắt đâu thì cắt, muốn uốn gập thế nào cũng được.

Keo Sikadur-30 được trộn đúng thành phần, đúng tỷ lệ và trong thời gian thi công cho phép. Keo phải được trải đều, tránh tạo túi khí. Tấm được đặt vào vị trí, ép miết bằng con lăn hoặc dụng cụ phù hợp để keo dàn đều dưới tấm. Phải kiểm soát lượng keo đủ để truyền lực nhưng không để tràn bẩn toàn bộ bề mặt.

Các điểm cần kiểm soát tại hiện trường:

• Tim tuyến tấm đúng với hồ sơ thiết kế.
• Bề mặt nền không còn bụi và lớp yếu.
• Tấm tiếp xúc liên tục với keo, không có đoạn rỗng.
• Mép tấm không bị vênh, xoắn hoặc nhấc lên sau khi miết.
• Đầu tấm được xử lý đúng chiều dài neo và điều kiện biên.
• Không tác động rung, va chạm hoặc chất tải sớm khi keo chưa đạt trạng thái cần thiết.

Nếu tấm được dán dưới đáy dầm để tăng khả năng chịu uốn, vùng bê tông chịu kéo phải đủ tốt để truyền lực. Nếu dầm có nứt lớn, bong bê tông, cốt thép rỉ nặng hoặc đang võng bất thường, phải sửa và ổn định nền trước. Không có chuyện dán carbon để che hết các hư hỏng chưa được xử lý.

Gia cường không thay cho sửa chữa nguồn nước

Một lỗi khá phổ biến là dán tấm carbon ngay trên dầm đang thấm, bê tông ẩm và cốt thép tiếp tục bị ăn mòn. Làm vậy vừa tốn vật liệu vừa tạo một vùng khó kiểm tra về sau. Nếu nguyên nhân gây hỏng là nước chứa ion clorua, nước mưa xâm nhập qua khe hoặc lớp chống thấm phía trên bị hỏng, cần xử lý nguồn ẩm song song với phục hồi kết cấu.

Thứ tự hợp lý thường là:

1. Khảo sát tải trọng, vết nứt, vùng bong và tình trạng cốt thép.

2. Chống đỡ hoặc hạn chế tải nếu có nguy cơ mất an toàn.

3. Loại bỏ bê tông yếu, vệ sinh và bảo vệ cốt thép.

4. Bơm xử lý các vết nứt phù hợp bằng epoxy nếu điều kiện cho phép.

5. Phục hồi tiết diện bằng hệ vữa sửa chữa tương thích.

6. Xử lý nguồn nước, khe tiếp giáp và các đường thấm.

7. Chuẩn bị nền đạt yêu cầu rồi mới dán tấm sợi carbon.

8. Kiểm tra độ bám dính, ngoại quan và hồ sơ nghiệm thu sau thi công.

Tùy tình trạng, một công trình có thể chỉ cần sửa bê tông và chống thấm; công trình khác phải bổ sung thép hoặc gia cường bằng tấm carbon. Không được lấy một giải pháp áp cho mọi dầm, mọi cột. Nhà thầu nào báo phương án chỉ sau vài tấm ảnh mà chưa hỏi tải trọng, kích thước cấu kiện và tình trạng thép thì nên xem lại.

Chọn đúng giải pháp cho từng dạng hư hỏng

Có thể tóm tắt cách nhìn hiện trường như sau, nhưng bảng này chỉ là định hướng ban đầu, không thay cho tính toán kết cấu:

Điều quan trọng là không nhầm “khôi phục lớp bảo vệ” với “khôi phục khả năng chịu lực”. Hai việc này có liên quan nhưng không giống nhau.

• Vữa sửa chữa xử lý phần bê tông bị mất, tạo lớp bao phủ và bảo vệ cốt thép.
• Keo epoxy xử lý sự liên tục của một số vết nứt phù hợp.
• Tấm carbon tăng khả năng chịu lực khi nền và phương án dán đáp ứng yêu cầu.
• Chống thấm và xử lý nguồn ẩm giúp ngăn cơ chế hư hỏng quay lại.

Nếu chỉ làm một phần rồi bỏ phần còn lại, kết quả thường không bền. Dầm đã rỉ thép nhưng chỉ sơn phủ bên ngoài thì không đủ. Vết nứt đã bơm keo nhưng nước vẫn đi từ cổ ống thì cũng chưa xong. Tấm carbon đã dán nhưng nền bê tông yếu thì càng không thể gọi là gia cường đạt yêu cầu.

Lời kết của người làm hiện trường

Cơ chế ăn mòn cốt thép trong bê tông bắt đầu từ sự suy giảm lớp bảo vệ, sự xâm nhập của cacbonat hoặc ion clorua, rồi phát triển mạnh khi có nước và oxy. Dấu hiệu nhìn thấy bên ngoài như nứt dọc, ố rỉ, phồng rộp hay bong bê tông chỉ là phần nổi. Muốn phục hồi đúng, phải mở kiểm tra, tìm nguồn ẩm, đánh giá cốt thép và phân biệt rõ đâu là sửa chữa, đâu là gia cường.

Sika MonoTop-610 phù hợp cho lớp kết nối và bảo vệ cốt thép trong hệ sửa chữa. Sika MonoTop R dùng để bù phục hồi bê tông theo chiều dày cho phép. Sikadur-752 dành cho các vết nứt phù hợp, có bề rộng tối đa 5 mm và nền đủ điều kiện. Sika CarboDur S chỉ phát huy khi được dán trên bê tông sạch, đặc chắc, có cường độ kéo giật tối thiểu 1,5 N/mm² và được tính toán đúng mục tiêu chịu lực.

Anh em thi công nhớ một điều: vật liệu chính hãng không thể cứu một quy trình cẩu thả. Đục chưa tới, thép chưa sạch, nền còn bụi, keo trộn sai, vữa đắp quá dày hoặc dán carbon lên bê tông yếu — làm kiểu đó thì sớm muộn cũng nhả chân. Công trường có thể làm nhanh, nhưng không được làm ẩu.
