Đây là một thói quen định lượng sai lệch: người vận hành nhìn vào biểu hiện của bê tông rồi điều chỉnh hóa chất, nhưng không đặt câu hỏi liệu xi măng và phụ gia có thực sự tương thích hay chưa.
Sai lầm nằm ở chỗ phụ gia siêu dẻo không hoạt động trong một hệ vật liệu cố định. Cùng một sản phẩm, cùng một liều lượng công bố, nhưng khi thay đổi loại xi măng, hàm lượng khoáng, lượng thạch cao, tro bay, xỉ lò cao hoặc điều kiện nhiệt độ, trạng thái lưu biến của hồ xi măng có thể thay đổi rõ rệt. Khi đó, vấn đề không còn là thiếu phụ gia hay thừa nước, mà là sự tương tác hóa lý giữa các thành phần.
Với tương thích xi măng và phụ gia bê tông, hai phép thử nhanh có giá trị sàng lọc cao là thí nghiệm phễu Marsh và thí nghiệm nón sụt thu nhỏ. Chúng không thay thế hoàn toàn cấp phối thử tại trạm trộn, nhưng giúp kỹ sư nhìn thấy điểm bão hòa của phụ gia, tốc độ mất tính công tác và nguy cơ dùng quá liều trước khi sản xuất hàng loạt.
Tương thích hóa học không phải là khái niệm quảng cáo
Một loại phụ gia siêu dẻo được xem là phù hợp không có nghĩa là nó hoạt động giống nhau với mọi loại xi măng. Đặc biệt, phụ gia gốc Polycarboxylate, thường gọi là PCE, và phụ gia gốc Naphthalene, thường gọi là SNF, có cơ chế tương tác khác nhau với bề mặt hạt xi măng.
PCE tạo hiệu quả phân tán chủ yếu nhờ lực đẩy không gian của các mạch polymer. SNF lại thiên về cơ chế hấp phụ và lực đẩy tĩnh điện. Trong thực tế, sự khác biệt này bị chi phối bởi thành phần khoáng của xi măng, tốc độ phản ứng thủy hóa, độ mịn hạt và các phụ gia khoáng đi kèm.
Một biến số thường bị bỏ qua là hàm lượng các pha aluminat, đặc biệt là C3A, cùng với lượng thạch cao được sử dụng để điều chỉnh thời gian đông kết. Nếu hệ xi măng tiêu thụ phụ gia quá nhanh trong giai đoạn đầu, phần phụ gia còn lại không đủ để duy trì khả năng phân tán. Kết quả là bê tông có thể đạt độ sụt ban đầu khá tốt nhưng mất độ sụt bê tông nhanh chỉ sau một khoảng thời gian ngắn.
Ngược lại, nếu phụ gia bị giữ lại quá lâu trong hệ, độ sụt ban đầu có thể tăng mạnh, thời gian ninh kết kéo dài và bề mặt bê tông chậm ổn định. Trong một số trường hợp, người thi công tưởng rằng bê tông có tính công tác tốt hơn, nhưng thực tế chỉ là phản ứng thủy hóa đang bị trì hoãn.
Có thể nhận diện sự tương thích thông qua bốn nhóm biểu hiện:
- Độ sụt ban đầu tăng nhưng giảm rất nhanh trong thời gian vận chuyển hoặc bơm.
- Liều phụ gia tăng dần qua các mẻ, nhưng độ chảy không cải thiện tương ứng.
- Hồ xi măng hoặc vữa xuất hiện tách nước, phân tầng, độ nhớt không ổn định.
- Thời gian ninh kết thay đổi bất thường, có thể quá nhanh hoặc quá chậm so với yêu cầu công trường.
Không nên xem từng dấu hiệu riêng lẻ là bằng chứng tuyệt đối. Nhiệt độ, thời gian trộn, độ ẩm cốt liệu, sai số cân nước và điều kiện bảo dưỡng cũng ảnh hưởng trực tiếp đến bê tông. Tuy nhiên, khi nhiều biểu hiện xuất hiện cùng lúc, việc tiếp tục tăng liều phụ gia mà không kiểm tra lại hệ xi măng là cách xử lý thiếu cơ sở.
Phụ gia không thể sửa một hệ xi măng đã mất cân bằng. Nó chỉ làm thay đổi cách hệ đó biểu hiện ra bên ngoài.
Vì sao cùng một liều lượng nhưng kết quả lại khác nhau?
Trong tài liệu kỹ thuật, liều lượng phụ gia thường được biểu thị theo khối lượng hoặc thể tích trên một lượng xi măng nhất định. Cách biểu thị này cần thiết để kiểm soát cấp phối, nhưng không nên bị hiểu là một con số bất biến.
Với Sikament R4, liều lượng điển hình có thể nằm trong khoảng 0,8–1,2 lít trên 100 kg xi măng; khoảng dao động được ghi nhận có thể từ 0,6 đến 1,6 lít trên 100 kg xi măng tùy cấp phối và điều kiện sử dụng. Nhưng đây chỉ là vùng tham khảo. Không thể lấy một con số ở mẻ trước rồi áp dụng nguyên trạng cho xi măng từ nguồn khác.
Liều lượng tối ưu không chỉ phụ thuộc vào lượng xi măng. Nó còn bị chi phối bởi:
- Tỷ lệ nước trên chất kết dính và mục tiêu độ sụt của bê tông.
- Loại xi măng, độ mịn và thành phần khoáng.
- Hàm lượng tro bay, xỉ lò cao hoặc vật liệu khoáng mịn khác.
- Thời gian từ lúc trộn đến lúc đổ hoặc bơm.
- Nhiệt độ xi măng, cốt liệu, nước trộn và môi trường.
- Cường độ khuấy trộn trong máy trộn.
- Trình tự đưa nước, xi măng và phụ gia vào hệ.
Đặc biệt, không nên đánh đồng liều lượng bão hòa với liều lượng càng cao càng tốt. Điểm bão hòa là vùng mà tại đó việc tăng thêm phụ gia chỉ đem lại mức cải thiện rất nhỏ về độ chảy, trong khi nguy cơ kéo dài thời gian ninh kết, tăng tách nước hoặc làm thay đổi độ nhớt lại tăng lên.
Trong phòng thí nghiệm, phụ gia PCE có thể giúp giảm nước ở phạm vi cao, lên đến khoảng 20–30% trong điều kiện phù hợp. Nhưng tỷ lệ này không phải lời hứa áp dụng cho mọi bê tông. Nếu cốt liệu có cấp phối xấu, lượng hạt mịn bất hợp lý hoặc xi măng hấp phụ polymer mạnh, khả năng giảm nước thực tế sẽ thấp hơn đáng kể.
Vấn đề không nằm ở việc phụ gia có khả năng giảm nước hay không. Vấn đề là hệ vật liệu có cho phép khai thác khả năng đó mà vẫn giữ được tính ổn định, thời gian ninh kết và cường độ bê tông hay không.
Phễu Marsh: tìm điểm bão hòa trước khi tăng liều
Thí nghiệm phễu Marsh là một phương pháp tương đối nhanh để đánh giá độ nhớt và khả năng chảy của hồ xi măng khi thay đổi liều phụ gia. Phương pháp này có thể được sử dụng theo các tiêu chuẩn như ASTM C 939 hoặc EN 445, với cấu hình phễu có lỗ thoát phù hợp với mục đích thử nghiệm. Một số loại phễu sử dụng lỗ thoát đường kính 8 mm; phễu bentonite tiêu chuẩn có thể dùng lỗ 4,75 mm.
Điểm quan trọng không nằm ở việc ghi lại một con số thời gian rồi kết luận ngay rằng phụ gia tốt hay xấu. Giá trị của phép thử nằm ở đường xu hướng khi tăng dần liều lượng phụ gia.
Một quy trình sàng lọc có thể được tổ chức theo các bước sau:
1. Chuẩn bị hồ xi măng với cùng tỷ lệ nước trên xi măng.
Không được thay đổi đồng thời tỷ lệ nước và liều phụ gia, vì khi đó không thể biết yếu tố nào tạo ra thay đổi về độ chảy.
2. Chia mẫu thành các nhóm có liều phụ gia tăng dần.
Các mức liều cần được lựa chọn trong vùng dự kiến sử dụng, thay vì chỉ thử một mẫu ở liều cao.
3. Trộn các mẫu với trình tự và năng lượng tương đương.
Hồ trộn thủ công trong thời gian khác nhau sẽ cho kết quả khác hồ được khuấy bằng thiết bị có tốc độ ổn định. Sai số này thường bị xem nhẹ, nhưng nó làm sai lệch việc xác định điểm bão hòa.
4. Đo thời gian chảy qua phễu.
Thời gian chảy giảm khi tính lưu động được cải thiện. Tuy nhiên, nếu tăng liều mà thời gian chảy gần như không giảm thêm, hệ đã tiến gần vùng bão hòa.
5. Theo dõi lại sau một khoảng thời gian thống nhất.
Mục tiêu không chỉ là biết hồ chảy nhanh bao nhiêu lúc đầu, mà còn phải xem khả năng duy trì tính công tác. Một phụ gia cho độ chảy ban đầu rất tốt nhưng mất nhanh có thể không phù hợp với bê tông phải vận chuyển xa.
Có thể hình dung kết quả theo ba vùng:
| Vùng quan sát | Biểu hiện trong thí nghiệm | Cách diễn giải |
|---|---|---|
| Thiếu liều | Tăng phụ gia làm thời gian chảy giảm rõ rệt | Hệ chưa được phân tán đủ |
| Gần bão hòa | Tăng thêm phụ gia chỉ cải thiện rất ít | Đây thường là vùng cần ưu tiên xem xét |
| Quá liều | Độ chảy tăng nhưng xuất hiện tách nước hoặc thời gian ổn định kém | Không nên chỉ nhìn vào độ chảy để quyết định |
Phễu Marsh đặc biệt hữu ích khi trạm trộn thay đổi nguồn xi măng hoặc chuyển từ phụ gia SNF sang PCE. Hai sản phẩm có thể cho cùng một độ chảy tại một liều lượng, nhưng diễn biến theo thời gian lại khác nhau. PCE thường cho hiệu quả phân tán mạnh, nhưng mức độ nhạy với thành phần xi măng và vật liệu mịn cũng cần được đánh giá riêng, không thể suy ra từ một cấp phối khác.
Điều phép thử Marsh không thể trả lời
Phễu Marsh được thực hiện trên hồ xi măng, trong khi bê tông thực tế còn có cát, đá, lỗ rỗng, ma sát trong hệ cốt liệu và điều kiện bơm. Vì vậy, kết quả không thể dùng để khẳng định trực tiếp rằng bê tông sẽ đạt đúng độ sụt tại công trường.
Phép thử cũng không tự nó dự báo đầy đủ cường độ cuối cùng. Một hồ chảy tốt chưa chắc tạo ra bê tông có cấu trúc đặc chắc nếu cấp phối cốt liệu không hợp lý hoặc công tác bảo dưỡng không đạt.
Giá trị đúng của Marsh là loại bỏ sớm những lựa chọn rõ ràng không phù hợp, khoanh vùng liều lượng có khả năng làm việc ổn định, sau đó chuyển sang thử nghiệm vữa và bê tông với cấp phối thực tế.

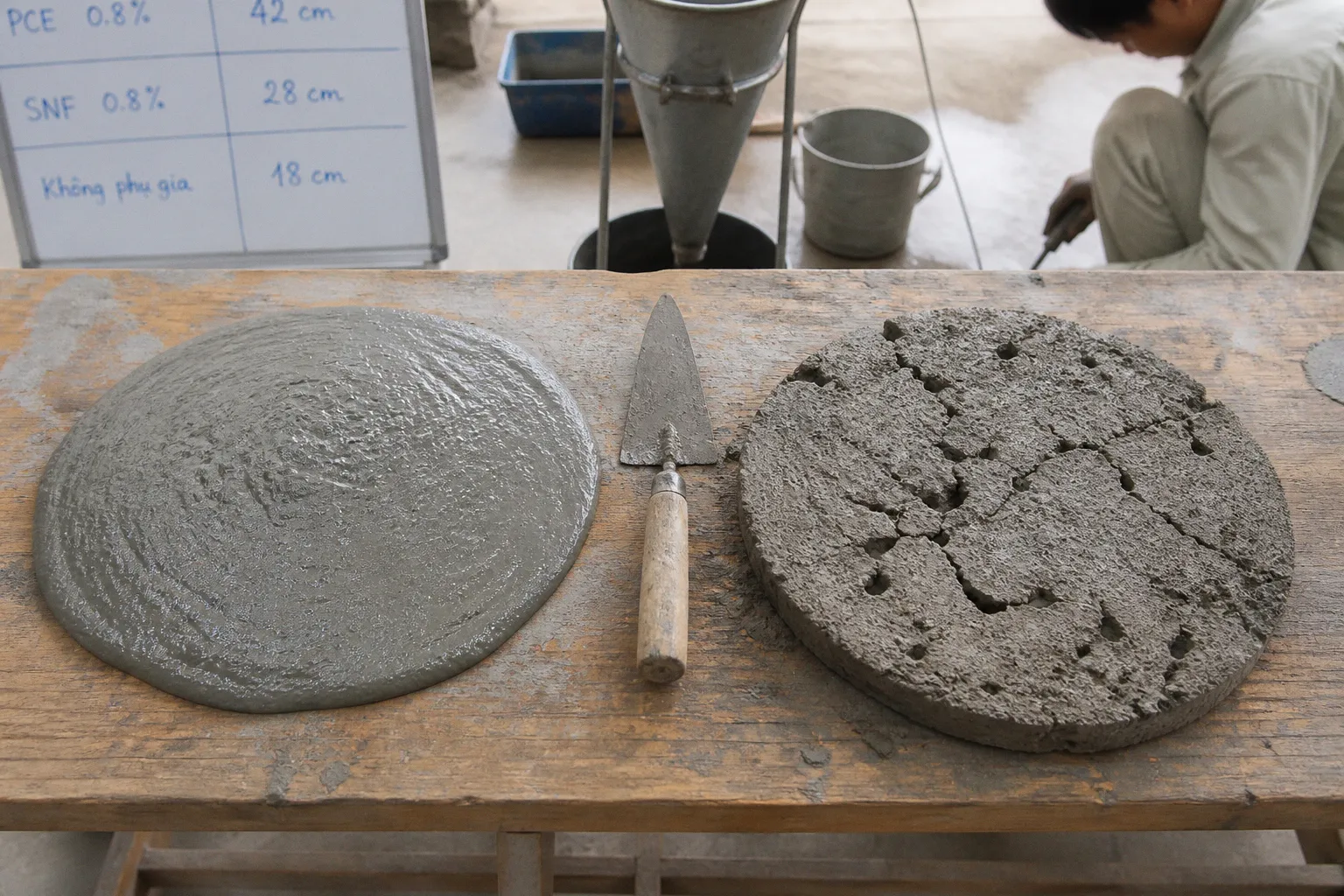

Nón sụt thu nhỏ: nhìn thấy giới hạn của khả năng hóa dẻo
Nếu phễu Marsh phản ánh đặc tính chảy qua một lỗ thoát, nón sụt thu nhỏ cho phép quan sát mức độ xòe của hồ xi măng sau khi tháo khuôn. Đường kính xòe của hồ là chỉ dấu để đánh giá ứng suất chảy và mức độ hóa dẻo khi thay đổi tỷ lệ phụ gia.
Phép thử này có ưu điểm là trực quan. Khi tăng liều phụ gia, đường kính xòe thường tăng trong giai đoạn đầu. Sau đó, mức tăng bắt đầu chậm lại. Đây là dấu hiệu cho thấy hệ đang tiến đến điểm bão hòa.
Tuy vậy, không nên biến phép thử nón sụt thu nhỏ thành cuộc thi xem mẫu nào xòe rộng nhất. Hồ có đường kính xòe lớn nhưng xuất hiện viền nước, tách pha hoặc bề mặt không đồng nhất chưa chắc là kết quả tốt. Tính công tác cần đi cùng tính ổn định.
Khi thực hiện kiểm tra tương thích phụ gia xi măng, nên quan sát đồng thời ba yếu tố:
- Đường kính xòe ngay sau khi trộn.
- Mức độ thay đổi đường kính xòe theo thời gian.
- Tình trạng bề mặt: đồng nhất, có tách nước, có vón cục hay không.
Nếu liều phụ gia tăng làm đường kính xòe tăng đều, bề mặt vẫn ổn định, đó là dấu hiệu hệ đang được phân tán hiệu quả. Nếu đường kính xòe gần như không tăng thêm, việc tiếp tục tăng liều thường không đem lại lợi ích tương xứng.
Trường hợp đáng lo hơn là đường kính xòe tăng mạnh nhưng hồ trở nên quá loãng, viền nước xuất hiện hoặc các hạt rắn lắng nhanh. Đây có thể là biểu hiện của phụ gia siêu dẻo bị tách nước trong hệ hồ. Khi đưa vào bê tông, nguy cơ phân tầng và suy giảm tính đồng nhất sẽ cao hơn, đặc biệt nếu cấp phối có lượng nước tự do lớn.
So sánh nhanh hai phép thử
| Tiêu chí | Phễu Marsh | Nón sụt thu nhỏ |
|---|---|---|
| Đại lượng quan sát | Thời gian chảy qua phễu | Đường kính xòe của hồ |
| Khả năng nhận biết | Độ nhớt, tính lưu biến, vùng bão hòa | Ứng suất chảy và mức độ hóa dẻo |
| Ưu điểm | Dễ so sánh các liều lượng bằng dữ liệu thời gian | Trực quan, dễ phát hiện tách nước và mất ổn định |
| Giới hạn | Phụ thuộc mạnh vào hình học phễu và thao tác đo | Kết quả nhạy với cách trộn, tháo khuôn và bề mặt mẫu |
| Cách sử dụng phù hợp | Sàng lọc liều lượng và so sánh hệ phụ gia | Kiểm tra độ xòe và độ ổn định của hồ |
| Không nên dùng để | Khẳng định trực tiếp chất lượng bê tông hiện trường | Quyết định liều lượng chỉ dựa vào độ xòe lớn nhất |
Hai phép thử nên được sử dụng bổ trợ. Nếu Marsh cho thấy thời gian chảy đã ổn định nhưng nón sụt thu nhỏ cho thấy hồ tách nước, đó không phải là mâu thuẫn. Một phép thử đang phản ánh khả năng chảy qua tiết diện, trong khi phép còn lại cho thấy trạng thái ổn định sau biến dạng.
Đọc dấu hiệu mất độ sụt thay vì chữa bằng nước
Mất độ sụt là một trong những lý do khiến công trường dễ phát sinh thao tác thêm nước vào xe bê tông. Cách làm này có thể cải thiện vẻ ngoài của hỗn hợp trong thời gian ngắn, nhưng đồng thời làm thay đổi tỷ lệ nước trên chất kết dính, tăng nguy cơ giảm cường độ và tăng độ rỗng mao quản.
Không phải mọi trường hợp mất độ sụt đều do phụ gia không tương thích. Cần tách các nguyên nhân thường gặp:
Xi măng hấp phụ phụ gia quá nhanh
Khi phụ gia bị hấp phụ nhanh lên bề mặt hạt xi măng, hiệu quả phân tán giảm theo thời gian. Bê tông ra khỏi trạm trộn có thể đạt độ sụt yêu cầu nhưng nhanh chóng trở nên cứng hơn trong quá trình vận chuyển.
Nếu kết quả Marsh cho thấy thời gian chảy cải thiện ở liều thấp nhưng không duy trì tốt khi kiểm tra lại, cần xem xét cơ chế hấp phụ và thời gian giữ tính công tác, thay vì chỉ tăng liều một cách cơ học.
Phụ gia bị dùng vượt vùng hiệu quả
Tăng phụ gia có thể kéo dài thời gian ninh kết và cải thiện tính thi công ban đầu. Tuy nhiên, khi vượt quá vùng phù hợp, lợi ích về độ chảy có thể không còn đáng kể, trong khi nguy cơ tách nước hoặc chậm ninh kết tăng lên.
Một hệ bị quá liều không nhất thiết biểu hiện ngay bằng hiện tượng xấu. Có trường hợp bê tông vẫn bơm được, bề mặt vẫn đẹp, nhưng thời gian hoàn thiện kéo dài và quá trình phát triển cường độ bị thay đổi. Nếu bảo dưỡng đúng cách, cường độ cuối cùng vẫn có thể đạt yêu cầu; nhưng đó không phải lý do để xem việc dùng quá liều là giải pháp tối ưu.
Cốt liệu và nước trộn làm sai lệch phép đánh giá
Cốt liệu ẩm hơn dự kiến sẽ đưa thêm nước vào hỗn hợp. Cốt liệu khô hoặc hút nước mạnh lại làm giảm lượng nước tự do, khiến bê tông nhanh mất độ sụt. Trong cả hai tình huống, người vận hành có thể nhầm rằng phụ gia đang hoạt động không ổn định.
Bởi vậy, kiểm tra tại trạm trộn phải gắn với kiểm soát độ ẩm cốt liệu, sai số cân và trình tự nạp liệu. Một phép thử tương thích tốt nhưng quy trình định lượng ngoài hiện trường thiếu ổn định vẫn không bảo đảm bê tông đồng nhất.
Tối ưu liều lượng PCE và SNF: đừng bắt đầu từ con số trên bao bì
PCE và SNF không nên được lựa chọn chỉ dựa trên tên gọi thế hệ mới hay thế hệ cũ. Câu hỏi thực tế hơn là loại phụ gia nào tạo ra vùng làm việc ổn định với hệ xi măng, vật liệu khoáng và thời gian thi công cụ thể.
PCE thường có khả năng giảm nước cao, có thể đạt phạm vi khoảng 20–30% trong điều kiện phù hợp. Nhưng hiệu quả này đi cùng yêu cầu kiểm soát chặt hơn về tính tương thích. Khi xi măng hoặc phụ gia khoáng thay đổi, đường cong độ chảy theo liều lượng có thể dịch chuyển đáng kể.
SNF có thể cho cách ứng xử khác về thời gian duy trì độ sụt và tốc độ ninh kết. Không thể kết luận rằng SNF luôn kém hơn PCE, cũng không thể khẳng định PCE luôn là lựa chọn đúng. Một cấp phối có yêu cầu giảm nước vừa phải, thời gian vận chuyển ngắn và điều kiện vật liệu ổn định có thể không cần đến mức độ hóa dẻo cao nhất.
Khi lựa chọn phụ gia, nên xây dựng ma trận thử nghiệm nhỏ thay vì thử ngẫu nhiên từng mẻ. Có thể bắt đầu bằng cách giữ nguyên:
- Loại và khối lượng xi măng.
- Tỷ lệ nước trên chất kết dính.
- Thành phần và độ ẩm cốt liệu.
- Trình tự trộn.
- Thời gian từ lúc tiếp xúc nước đến lúc đo.
Sau đó thay đổi từng nhóm phụ gia và liều lượng. Kết quả cần được đánh giá đồng thời theo:
1. Độ chảy hoặc độ sụt ban đầu.
2. Mức duy trì tính công tác theo thời gian.
3. Tình trạng phân tầng, tách nước và độ nhớt.
4. Thời gian bắt đầu và kết thúc ninh kết.
5. Cường độ ở tuổi thiết kế.
6. Khả năng bơm và hoàn thiện tại hiện trường.
Công thức kiểm soát ban đầu có thể viết rất đơn giản:
Liều phụ gia thực tế = liều phụ gia trên 100 kg chất kết dính × khối lượng chất kết dính / 100
Nhưng công thức này chỉ đúng khi đơn vị sử dụng thống nhất và liều lượng được quy định rõ theo thể tích hoặc khối lượng. Nó không tự động tạo ra liều tối ưu. Liều tối ưu phải được xác định từ vùng bão hòa, độ ổn định của hồ và kết quả cấp phối thử.
Trong trường hợp sử dụng Sikament R4, vùng 0,8–1,2 lít trên 100 kg xi măng có thể được dùng làm khoảng tham khảo ban đầu, nhưng không nên bỏ qua vùng mở rộng 0,6–1,6 lít khi cần khảo sát. Việc chọn điểm cuối cùng phải dựa trên kết quả thử với chính loại xi măng và vật liệu đang có tại trạm trộn.
Liều lượng tối ưu không phải là liều tạo độ sụt lớn nhất. Đó là liều tạo ra tính công tác đủ dùng, duy trì được trong thời gian yêu cầu và không đẩy hệ vào vùng mất ổn định.
Từ mẫu hồ đến bê tông tươi: bước chuyển không được bỏ qua
Phễu Marsh và nón sụt thu nhỏ giúp rút ngắn thời gian sàng lọc, nhưng chúng chỉ mô tả một phần của hệ. Khi chuyển sang bê tông tươi, cốt liệu tạo ra ma sát, ảnh hưởng đến độ nhớt và thay đổi lượng hồ cần thiết để bao phủ bề mặt hạt.
Đây là lý do không nên lấy kết quả từ mẫu hồ rồi áp dụng ngay cho một mẻ bê tông lớn. Sau khi xác định được vùng liều lượng có triển vọng, cần thực hiện cấp phối thử ở quy mô gần với điều kiện sản xuất. Khi đó phải kiểm tra cả khả năng trộn, bơm, duy trì độ sụt và hoàn thiện bề mặt.
Một quy trình thực tế có thể đi theo thứ tự:
- Sàng lọc tương thích bằng phễu Marsh.
- Kiểm tra độ xòe và độ ổn định bằng nón sụt thu nhỏ.
- Chọn một vài liều lượng quanh vùng bão hòa.
- Trộn thử vữa hoặc bê tông với vật liệu thực tế.
- Theo dõi độ sụt theo thời gian vận chuyển dự kiến.
- Kiểm tra ninh kết, phân tầng, tách nước và cường độ.
- Chỉ sau đó mới khóa liều lượng cho trạm trộn.
Nếu bê tông được bơm qua đường ống dài, khả năng bơm phải được xem xét riêng. Phụ gia hỗ trợ bơm có thể cải thiện độ liên tục của dòng vật liệu, nhưng không thể bù đắp một cấp phối thiếu hồ hoặc mất cân bằng nước. Ngược lại, nếu tăng chất hỗ trợ bơm để che lấp vấn đề tương thích giữa xi măng và phụ gia giảm nước, hệ có thể trở nên quá nhớt hoặc tạo áp lực bơm cao hơn.
Bảo dưỡng cũng là phần cuối của bài toán. Một cấp phối có phụ gia phù hợp nhưng bị mất nước sớm, không được che phủ hoặc không duy trì đủ ẩm vẫn có thể suy giảm chất lượng bề mặt và cường độ. Phụ gia điều chỉnh phản ứng thủy hóa; nó không thay thế quy trình bảo dưỡng.
Một phép thử nhanh nhưng phải đặt đúng giới hạn
Kiểm tra nhanh bằng phễu Marsh và nón sụt thu nhỏ có giá trị nhất ở thời điểm trước khi trạm trộn thay đổi vật liệu hoặc trước khi xử lý một hiện tượng bất thường lặp lại. Đây là công cụ để đặt lại câu hỏi: hệ đang thiếu phụ gia, dùng quá liều, hay bản thân xi măng và phụ gia không tạo được cơ chế phân tán ổn định?
Cần nhớ rằng bảng tương thích cố định theo thương hiệu không thể giải quyết toàn bộ vấn đề. Thành phần C3A, lượng thạch cao và các đặc tính hóa học chi tiết của từng mẻ xi măng có thể biến động; vì vậy, không có cơ sở để khẳng định một phụ gia siêu dẻo luôn tương thích tuyệt đối với mọi loại xi măng mà không cần kiểm tra điểm bão hòa.
Bản chất của việc tối ưu hóa phụ gia không nằm ở việc tìm một con số đẹp trên hồ sơ kỹ thuật. Đó là quá trình xác định một vùng làm việc đủ rộng để cấp phối vẫn ổn định khi nhiệt độ, độ ẩm cốt liệu, thời gian vận chuyển và nguồn vật liệu dao động trong giới hạn thực tế.
Khi có nghi ngờ về tương thích, hãy bắt đầu bằng hai phép đo đơn giản: thời gian chảy qua phễu Marsh và đường kính xòe của nón sụt thu nhỏ. Sau đó đối chiếu với độ sụt thực tế, thời gian ninh kết và cường độ bê tông. Công thức cuối cùng không phải là “càng nhiều phụ gia càng dẻo”, mà là:
đúng loại xi măng + đúng vùng bão hòa + đúng tỷ lệ nước/chất kết dính + đúng thời gian duy trì + bảo dưỡng đủ điều kiện.
Đó mới là giới hạn kỹ thuật cần kiểm soát trước khi một mẻ bê tông rời khỏi trạm trộn.
