Vết nứt dọc theo thanh thép có thể mở rộng từ 2 đến 10 mm, kéo theo hiện tượng ố màu vàng nâu, bong tách lớp bê tông bảo vệ và lộ cốt thép.
Đây không phải là hư hỏng bề mặt đơn thuần. Thép bị ăn mòn làm tăng thể tích sản phẩm gỉ, tạo ứng suất nở bên trong bê tông. Lớp bê tông bảo vệ bị phá vỡ từ bên trong. Khi tiết diện cốt thép suy giảm, khả năng chịu kéo, chịu uốn và liên kết giữa thép với bê tông cũng suy giảm theo.
Ăn mòn cốt thép bê tông nguyên nhân và giải pháp phải được phân tích theo đúng trình tự: xác định tác nhân xâm nhập, đánh giá mức độ mất bảo vệ, loại bỏ vùng bê tông hư hỏng, xử lý thép và khôi phục tiết diện bằng vật liệu tương thích. Chỉ trám kín vết nứt hoặc phủ một lớp vữa lên vùng bê tông bong tróc không thể phục hồi kết cấu đã bị phá hủy.
Cơ chế hóa học khiến cốt thép mất khả năng bảo vệ
Trong bê tông mới, môi trường kiềm cao tạo ra một màng thụ động trên bề mặt cốt thép. Màng này hạn chế phản ứng oxy hóa và giữ cho thép ổn định trong thời gian dài. Điều kiện bảo vệ bị phá vỡ khi các tác nhân xâm thực di chuyển qua hệ mao dẫn, lỗ rỗng và vết nứt của bê tông.
Hai cơ chế chính cần được phân biệt là cacbonat hóa và xâm nhập ion clorua.
Cacbonat hóa làm giảm độ kiềm của bê tông
Cacbonat hóa xảy ra khi khí CO2 trong không khí khuếch tán vào bê tông và phản ứng với canxi hydroxit. Sản phẩm của phản ứng làm giảm độ kiềm trong dung dịch lỗ rỗng. Khi độ pH giảm xuống khoảng 8,5, màng thụ động trên cốt thép bị phá hủy.
Cacbonat hóa không tạo ra dấu hiệu bề mặt ngay lập tức. Mặt bê tông có thể vẫn phẳng, không bong tróc, trong khi vùng cacbonat hóa đã tiến dần đến vị trí cốt thép. Khi mặt phản ứng chạm vào thép, nguy cơ gỉ tăng mạnh nếu đồng thời có nước và oxy.
Tốc độ cacbonat hóa phụ thuộc vào nhiều biến số:
- Bê tông có độ rỗng cao cho phép CO2 di chuyển nhanh hơn qua hệ mao dẫn.
- Lớp bê tông bảo vệ mỏng rút ngắn quãng đường tác nhân xâm nhập đến cốt thép.
- Chu kỳ khô – ẩm làm thay đổi điều kiện khuếch tán và cung cấp nước cho phản ứng điện hóa.
- Tỷ lệ nước/xi măng cao thường làm tăng độ rỗng sau khi bê tông đóng rắn.
- Vết nứt dọc, nứt chân chim hoặc vùng rỗ tổ ong tạo ra đường xâm nhập cục bộ.
Với bê tông tiêu chuẩn, độ sâu cacbonat hóa sau một năm có thể xấp xỉ 1 mm. Ở bê tông xốp, độ sâu này có thể đạt khoảng 5 mm trong cùng khoảng thời gian. Đây là lý do cùng một tuổi công trình nhưng các cấu kiện có chất lượng đầm khác nhau lại xuất hiện hư hỏng ở thời điểm khác nhau.
Ion clorua phá hủy cục bộ màng bảo vệ
Ion clorua thường xâm nhập từ môi trường biển, nước có chứa muối, hóa chất khử băng hoặc nguồn nước nhiễm mặn. Khác với cacbonat hóa, ion clorua có thể phá hủy màng thụ động cục bộ ngay cả khi độ kiềm tổng thể của bê tông chưa suy giảm hoàn toàn.
Theo ngưỡng được nêu bởi Cục Quản lý Đường cao tốc Liên bang Hoa Kỳ, khi hàm lượng ion clorua vượt quá 0,2% theo trọng lượng xi măng, màng bảo vệ cốt thép có thể bị phá vỡ và hình thành các điểm ăn mòn cục bộ.
Ăn mòn do clorua thường nguy hiểm ở chỗ phản ứng không phân bố đều. Một đoạn thép có thể bị rỗ sâu trong khi phần bê tông xung quanh chỉ biểu hiện bằng vài vết ố nhỏ. Nếu đánh giá chỉ dựa trên diện tích bong tróc nhìn thấy, mức độ tổn thất thực tế có thể bị đánh giá thấp.
Cốt thép không bắt đầu hư hỏng khi bê tông đã bong. Nó đã mất trạng thái bảo vệ từ trước đó, trong một giai đoạn mà bề mặt có thể chưa biểu hiện gì rõ ràng.
Dấu hiệu cảnh báo sớm trên kết cấu bê tông
Dấu hiệu ăn mòn phải được đọc theo chuỗi nguyên nhân – kết quả. Một vết nứt đơn lẻ chưa đủ để kết luận cốt thép bị gỉ. Tuy nhiên, khi vết nứt có hướng chạy song song với thanh thép, đi kèm ố gỉ và âm thanh rỗng khi gõ, nguy cơ ăn mòn phải được đưa lên mức ưu tiên kiểm tra.
Vết nứt dọc theo thanh thép
Cốt thép bị gỉ tạo ra sản phẩm có thể tích lớn hơn thép ban đầu. Áp lực nở phát triển theo phương vuông góc với thanh thép và đẩy lớp bê tông bảo vệ ra ngoài. Kết quả thường là các vết nứt dài, chạy dọc theo phương đặt cốt thép chủ hoặc cốt đai.
Vết nứt liên quan đến ăn mòn thường có các đặc điểm:
- Chạy tương đối thẳng theo vị trí cốt thép.
- Xuất hiện ở mặt dưới dầm, mặt bên cấu kiện hoặc vùng bê tông có chiều dày bảo vệ nhỏ.
- Có thể mở rộng từ 2 đến 10 mm khi quá trình gỉ đã phát triển.
- Có vệt ố vàng nâu hoặc nâu đỏ chạy dọc theo khe nứt.
- Phát triển thành đường bong tách liên tục nếu không được xử lý.
Không được đồng nhất mọi vết nứt bê tông với ăn mòn cốt thép. Nứt co ngót, nứt nhiệt, nứt do quá tải, lún không đều hoặc thiếu khe co giãn cũng có thể tạo hình thái tương tự ở một số vị trí. Hướng nứt, thời điểm xuất hiện, chiều rộng, vị trí cốt thép và điều kiện ẩm phải được xem xét đồng thời.
Vết ố gỉ và nước rỉ màu nâu
Vết ố vàng nâu trên bề mặt thường cho thấy sản phẩm ăn mòn đã di chuyển qua hệ mao dẫn hoặc khe nứt. Dấu hiệu này có giá trị cảnh báo, nhưng không phản ánh trực tiếp toàn bộ chiều sâu mất tiết diện của thép.
Có trường hợp vết ố rõ nhưng hư hỏng thép mới ở giai đoạn đầu. Ngược lại, cũng có vùng cốt thép bị ăn mòn đáng kể nhưng bề mặt chưa có màu gỉ rõ ràng do cấu kiện luôn ẩm, lớp phủ bề mặt che khuất hoặc sản phẩm ăn mòn bị giữ trong vùng bê tông rỗng.
Âm thanh rỗng khi gõ
Khi lớp bê tông bảo vệ đã mất liên kết với nền, thao tác gõ kiểm tra có thể tạo âm thanh rỗng. Đây là dấu hiệu của hiện tượng phân lớp hoặc bong tách. Vùng nghi ngờ cần được đánh dấu, mở rộng kiểm tra và loại bỏ phần bê tông không còn khả năng liên kết.
Không nên chỉ đục đúng phần đã nhìn thấy bong. Biên vùng hư hỏng thường nằm sâu hơn hoặc rộng hơn phạm vi biểu hiện trên bề mặt. Nếu để sót bê tông suy yếu, lớp vữa sửa chữa mới sẽ bám lên một nền không ổn định. Hư hỏng sẽ tái phát theo mặt phân cách.

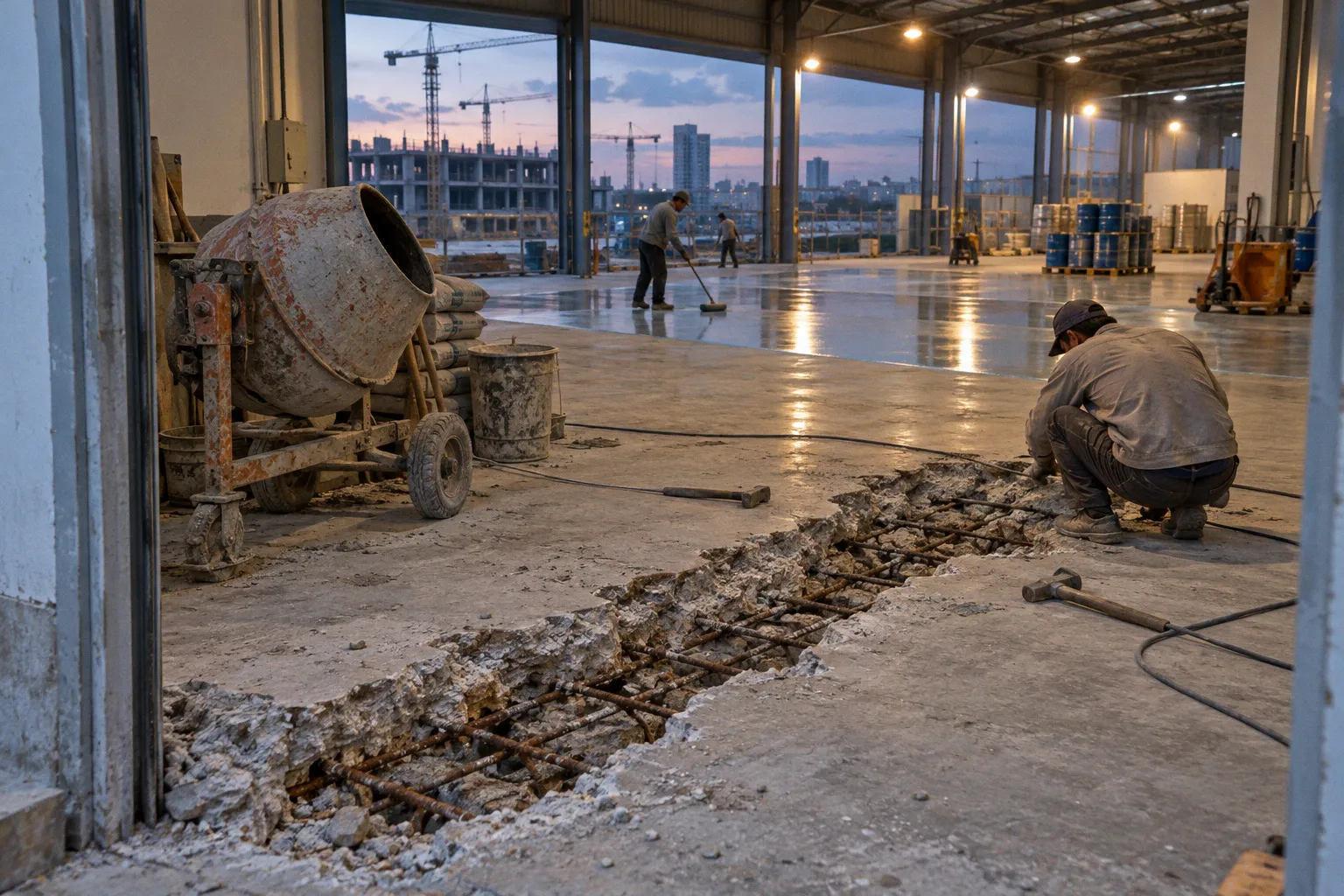

Bê tông nứt vỡ, lộ cốt thép
Khi cốt thép đã lộ ra ngoài, lớp bảo vệ đã mất chức năng cơ bản. Bề mặt thép thường có gỉ màu vàng nâu, nâu đỏ hoặc lớp gỉ xếp vảy. Tiết diện thép có thể chưa suy giảm rõ bằng quan sát trực tiếp, nhưng liên kết giữa thép và bê tông đã bị ảnh hưởng bởi nứt, bong và mất bám dính.
Đánh giá mức độ ăn mòn cốt thép cần tập trung vào bốn nhóm thông tin:
1. Hình thái hư hỏng: nứt dọc, bong tách, rỗng, lộ thép hay mất mảng bê tông.
2. Vị trí kết cấu: dầm, sàn, cột, ban công, tường chắn, bể chứa hoặc khu vực tiếp xúc nước.
3. Tình trạng cốt thép: lớp gỉ bề mặt, gỉ dạng vảy, rỗ cục bộ, giảm đường kính hoặc đứt cục bộ.
4. Nguồn tác nhân xâm thực: CO2, ion clorua, nước thấm, môi trường biển, hóa chất hoặc chu kỳ khô – ẩm.
Đánh giá mức độ ăn mòn trước khi sửa chữa
Xử lý cốt thép bị rỉ sét không bắt đầu bằng việc chọn một loại vữa. Nó bắt đầu bằng việc xác định hư hỏng đã tác động đến lớp bảo vệ hay đã ảnh hưởng đến khả năng chịu lực của cấu kiện.
Mức độ bề mặt
Ở mức nhẹ, bê tông có thể chưa bong thành mảng. Dấu hiệu chủ yếu là vết ố gỉ, nứt nhỏ hoặc vùng có nguy cơ thấm ẩm. Trong trường hợp này, cần xác định nguồn nước và khả năng xâm nhập của CO2, clorua trước khi lựa chọn lớp bảo vệ.
Nếu chỉ phủ kín bề mặt mà không xử lý nguồn ẩm, quá trình điện hóa vẫn tiếp tục bên dưới. Lớp phủ có thể che dấu dấu hiệu trong thời gian ngắn nhưng không loại bỏ tác nhân phá hủy.
Mức độ bong tách lớp bảo vệ
Khi gõ phát hiện âm thanh rỗng hoặc bê tông đã tách khỏi nền, phần vật liệu mất liên kết phải được loại bỏ đến nền đặc chắc. Mép vùng đục bỏ cần được tạo hình rõ, tránh tạo mép vát mỏng khiến lớp sửa chữa bị co kéo và bong tách.
Cốt thép phải được bộc lộ đủ quanh chu vi tại khu vực bị gỉ. Việc chỉ làm sạch mặt trước của thanh thép không giải quyết được lớp gỉ nằm ở mặt sau, nơi thường giữ ẩm và tiếp tục gây phản ứng ăn mòn.
Mức độ suy giảm tiết diện thép
Nếu thanh thép có rỗ sâu, bị thắt tiết diện, biến dạng hoặc đứt cục bộ, đây không còn là hư hỏng hoàn thiện. Khả năng chịu lực phải được tính toán lại. Có thể cần bổ sung cốt thép, thay thế đoạn thép, tăng tiết diện bê tông hoặc sử dụng giải pháp gia cường như tấm sợi carbon tùy cấu kiện và tải trọng.
Vữa sửa chữa không thể tự động bù lại phần thép đã mất. Nó phục hồi vùng bê tông, tái lập lớp bảo vệ và cải thiện liên kết. Nó không thay thế một phép kiểm tra khả năng chịu lực.
Phân biệt ăn mòn với nứt cơ học
Một dầm bị nứt tại vùng mô men lớn có thể đang chịu quá tải hoặc thiếu cốt thép. Một cột có vết nứt chéo có thể liên quan đến lực cắt, lún hoặc chuyển vị. Một bản sàn nứt dạng lưới có thể liên quan đến co ngót hoặc điều kiện dưỡng hộ.
Vì vậy, đánh giá mức độ ăn mòn cốt thép phải được đặt trong toàn bộ cơ chế làm việc của cấu kiện. Chỉ khi dấu hiệu ăn mòn phù hợp với vị trí cốt thép, hướng nứt và điều kiện môi trường, phương án sửa chữa chống ăn mòn mới có cơ sở kỹ thuật.
Giải pháp phục hồi bằng vữa Sika MonoTop-610
Sika MonoTop-610 là vữa xi măng cải tiến polymer, có silica fume và chất ức chế ăn mòn. Vật liệu này được sử dụng như lớp kết nối và lớp bảo vệ cốt thép trong hệ thống sửa chữa bê tông. Độ dày thi công tối thiểu được nêu là 2 mm, thực hiện theo hai lớp. Cường độ nén ở 28 ngày đạt từ 50 N/mm² trở lên theo dữ liệu sản phẩm được cung cấp.
Vật liệu không phải bước đầu tiên. Trình tự xử lý nền mới quyết định phần lớn độ bền của hệ sửa chữa.
Bước 1: Khoanh vùng và loại bỏ bê tông suy yếu
Phạm vi sửa chữa phải được xác định bằng kiểm tra trực quan, gõ kiểm tra và mở rộng tại các vùng có dấu hiệu phân lớp. Bê tông rỗng, bong, nứt vỡ hoặc mất liên kết phải được đục bỏ đến nền đặc chắc.
Không được để lại lớp bê tông bở phía sau vùng lộ thép. Lớp này có cường độ thấp, độ thấm cao và không tạo được nền truyền lực ổn định cho vữa sửa chữa.
Bước 2: Làm sạch cốt thép
Cốt thép phải được làm sạch gỉ, bụi, mảnh bê tông và tạp chất bám dính. Mục tiêu là tạo bề mặt đủ sạch để lớp bảo vệ và lớp vữa sửa chữa tiếp xúc trực tiếp với thép.
Khi thép bị gỉ dạng vảy, việc quét sơ bộ trên bề mặt không đủ. Lớp gỉ rời phải được loại bỏ cơ học. Những vị trí không thể tiếp cận phải được xử lý theo phương án thi công phù hợp, nhưng không được che lấp khi sản phẩm ăn mòn vẫn còn hoạt tính.
Bước 3: Thi công lớp bảo vệ cốt thép
Sika MonoTop-610 có thể đảm nhiệm vai trò tác nhân kết nối và bảo vệ cốt thép trong hệ thống sửa chữa. Lớp vật liệu phải phủ kín vùng thép đã làm sạch, đặc biệt là mặt sau và các vị trí giao nhau giữa thép chủ với cốt đai.
Chiều dày tối thiểu 2 mm không phải là lý do để thi công tùy tiện một lớp quá dày. Chiều dày, số lớp, thời gian chờ và điều kiện bề mặt phải tuân thủ hướng dẫn kỹ thuật của hệ vật liệu. Nếu lớp bảo vệ bị gián đoạn, nước và ion xâm thực vẫn có thể tiếp cận vùng thép qua điểm yếu đó.
Bước 4: Khôi phục hình dạng bê tông
Sau khi lớp bảo vệ cốt thép đạt điều kiện thi công, vùng bê tông bị mất phải được bù bằng vữa sửa chữa tương thích. Vật liệu cần bám dính với nền cũ, có độ co ngót được kiểm soát và đáp ứng yêu cầu cơ học của vị trí sửa chữa.
Không nên dùng vữa xi măng cát thông thường để lấp các vùng bê tông bị phá hủy trong cấu kiện chịu lực. Vật liệu có thể đạt hình dạng bên ngoài nhưng không đảm bảo cường độ bám dính, mô đun đàn hồi và khả năng truyền ứng suất tương thích với bê tông nền.
Bước 5: Kiểm soát dưỡng hộ và bảo vệ sau sửa chữa
Vữa sửa chữa tiếp tục phát triển cường độ sau khi thi công. Mốc 28 ngày thường được dùng để kiểm tra cường độ nén chuẩn của vữa. Trong thời gian này, bề mặt phải được bảo vệ khỏi mất nước quá nhanh, rung động, mưa trực tiếp hoặc tác động cơ học sớm.
Nếu vùng sửa chữa tiếp tục tiếp xúc với nước chứa clorua, chu kỳ ẩm kéo dài hoặc khí CO2, cần có thêm giải pháp bảo vệ bề mặt và kiểm soát nguồn xâm nhập. Khôi phục bê tông mà không kiểm soát môi trường là đóng lại một cơ chế phá hủy chưa được xử lý.
Một lớp vữa có cường độ cao không thể cứu được nền bê tông yếu. Độ bền của mảng sửa chữa bị khống chế bởi mặt phân cách, độ sạch của cốt thép và khả năng ngăn nước xâm nhập.
Tỷ lệ nước/xi măng và tuổi thọ kết cấu
Phòng ngừa ăn mòn phải bắt đầu từ cấp phối bê tông. Nước dư trong hỗn hợp tạo ra hệ mao dẫn sau khi bay hơi. Hệ mao dẫn càng liên thông, CO2, nước và ion clorua càng dễ di chuyển vào sâu trong bê tông.
Để hạn chế cacbonat hóa, tỷ lệ nước/xi măng được khuyến cáo duy trì không lớn hơn 0,5. Trong môi trường có nguy cơ ion clorua, mức khuyến cáo nghiêm ngặt hơn, không lớn hơn 0,4.
| Điều kiện cần kiểm soát | Tác động chính | Mức tỷ lệ nước/xi măng khuyến cáo |
|---|---|---|
| Môi trường có nguy cơ cacbonat hóa | Hạn chế độ rỗng và tốc độ CO2 xâm nhập | ≤ 0,5 |
| Môi trường có nguy cơ ion clorua | Giảm đường dẫn mao dẫn cho nước muối và clorua | ≤ 0,4 |
| Bê tông có lớp bảo vệ mỏng | Rút ngắn quãng đường tác nhân xâm thực đến thép | Cần kiểm soát đồng thời cấp phối và chiều dày bảo vệ |
| Bê tông bị rỗ tổ ong, phân tầng | Tạo vùng xâm nhập cục bộ, tăng nguy cơ ăn mòn | Phải sửa chữa trước khi đưa vào khai thác |
Tỷ lệ nước/xi măng thấp không tự động tạo ra kết cấu bền nếu bê tông bị đầm kém, dưỡng hộ không đủ hoặc lớp bảo vệ không đạt chiều dày thiết kế. Ba yếu tố phải được kiểm soát đồng thời: độ đặc chắc, lớp bảo vệ và điều kiện môi trường.
Trong điều kiện không có tính xâm thực, kết cấu bê tông cốt thép có thể bền vững trên 100 năm. Nhưng trong môi trường xâm thực, kết cấu có thể xuất hiện ăn mòn và hư hỏng chỉ sau 10 đến 30 năm sử dụng. Khoảng thời gian này không phải một quy luật cố định cho mọi công trình. Nó phụ thuộc vào chất lượng bê tông, mức độ phơi nhiễm, nứt, thấm nước và công tác bảo trì.
Không được xử lý ăn mòn theo kiểu che giấu dấu vết
Ba sai lầm thường làm hư hỏng tái phát nhanh hơn.
Trám vết nứt nhưng không xử lý cốt thép
Vết nứt là đường biểu hiện của áp lực bên trong hoặc đường xâm nhập từ bên ngoài. Nếu cốt thép đã gỉ, việc bơm keo hoặc trám vữa lên miệng nứt không làm dừng quá trình oxy hóa đang diễn ra quanh thanh thép.
Cách xử lý phải bắt đầu bằng việc xác định bản chất vết nứt. Nếu có dấu hiệu ăn mòn, cần mở kiểm tra, làm sạch thép và khôi phục lớp bảo vệ trước khi hoàn thiện bề mặt.
Đục bỏ quá ít
Đục đúng phần bê tông đã rơi chưa chắc đã chạm đến nền đặc chắc. Phần còn lại có thể đã mất liên kết nhưng chưa rơi ra. Khi lớp vữa mới được thi công, mặt phân cách yếu sẽ trở thành vị trí phá hủy tiếp theo.
Dùng vật liệu không tương thích
Vữa sửa chữa có cường độ quá thấp sẽ không đáp ứng khả năng truyền lực. Vật liệu quá cứng hoặc có mô đun đàn hồi chênh lệch lớn cũng có thể tạo tập trung ứng suất tại biên sửa chữa. Bê tông cũ, cốt thép, lớp bảo vệ và vữa mới phải được xem như một hệ cơ học liên tục, không phải các lớp vật liệu độc lập.
Kết luận
Ăn mòn cốt thép bê tông bắt đầu từ sự suy giảm môi trường bảo vệ. Cacbonat hóa làm giảm độ pH. Ion clorua phá hủy màng thụ động cục bộ. Nước và oxy duy trì phản ứng điện hóa. Gỉ thép làm nứt, bong và tách lớp bê tông. Khi cốt thép lộ ra, hư hỏng đã vượt qua giai đoạn tiềm ẩn.
Dấu hiệu cần được kiểm tra sớm gồm vết nứt dọc theo thanh thép, vệt ố gỉ vàng nâu, âm thanh rỗng khi gõ, bê tông bong tách và cốt thép lộ thiên. Không được kết luận chỉ từ một dấu hiệu đơn lẻ. Cũng không được dùng lớp phủ để che lấp vùng bê tông chưa được làm sạch.
Phương án phục hồi phải đi theo trình tự kỹ thuật: đánh giá cơ chế hư hỏng, loại bỏ bê tông suy yếu, làm sạch cốt thép, thi công lớp bảo vệ bằng vật liệu phù hợp như Sika MonoTop-610, khôi phục hình dạng bằng vữa sửa chữa tương thích và kiểm soát nguồn nước xâm nhập.
Khuyến cáo thi công là rõ ràng: khi đã xuất hiện nứt dọc, ố gỉ và bong bê tông, không được trì hoãn bằng biện pháp sơn phủ hoặc trám bề mặt. Cần mở kiểm tra đến vùng nền đặc chắc, xác định mức suy giảm tiết diện thép và lựa chọn giải pháp phục hồi dựa trên khả năng chịu lực thực tế của kết cấu.
