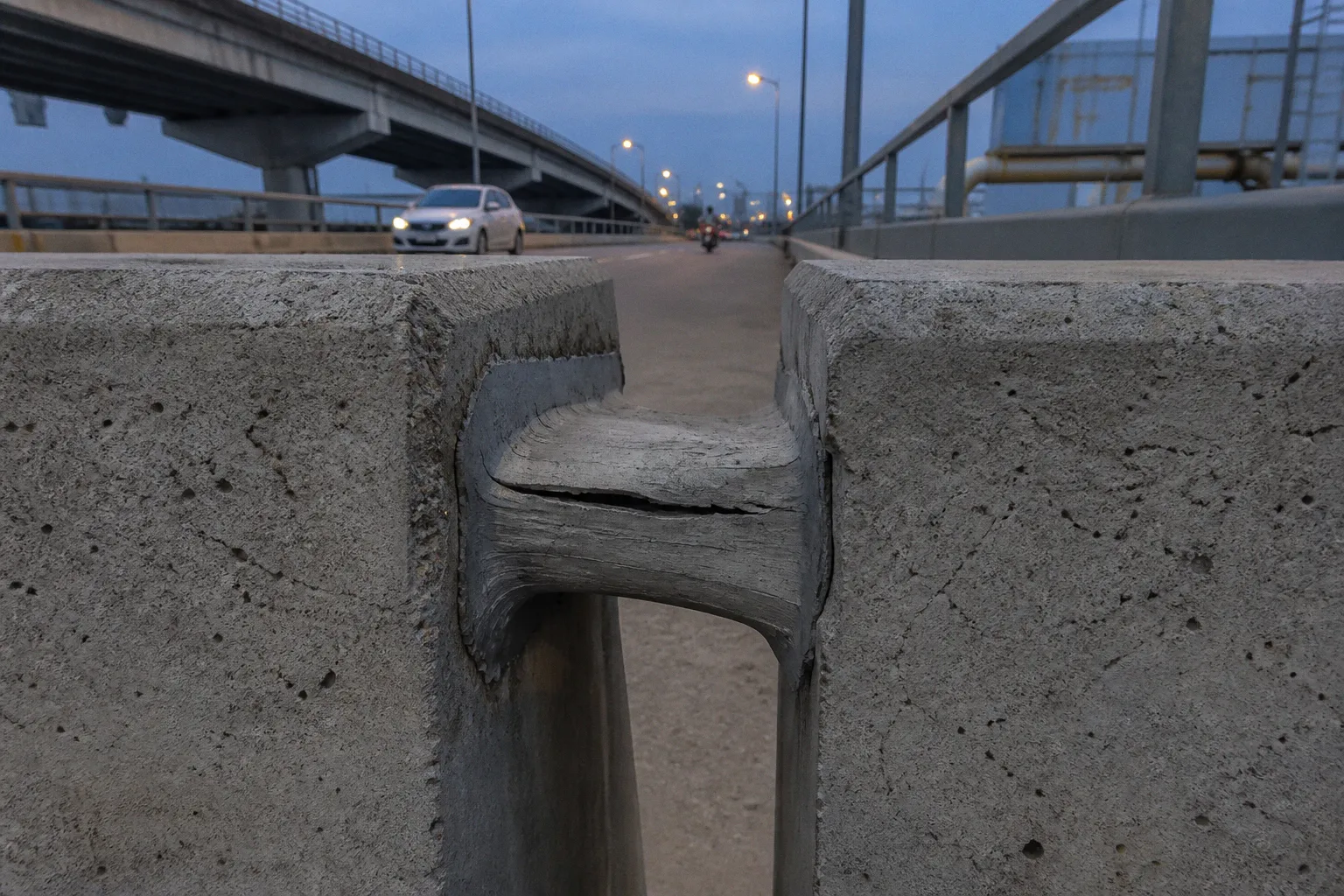

Khi nhiệt độ thay đổi, bê tông co lại hoặc nở ra; khi kết cấu chịu rung động, tải trọng di chuyển hoặc lún không đều, hai mép khe tiếp tục dịch chuyển tương đối. Nếu chất trám khe không đủ đàn hồi, không bám dính tốt hoặc được thi công sai tỷ lệ, hiện tượng nứt xé, bong mép và thấm nước thường xuất hiện trước cả khi người sử dụng nhận ra nguyên nhân.
Tôi từng gặp không ít trường hợp chủ đầu tư nhìn vào thông số độ giãn dài tới đứt 600%, 700%, thậm chí 800% trên tài liệu kỹ thuật của keo polyurethane rồi cho rằng sản phẩm có thể kéo giãn tương ứng trong khe xây dựng. Đây là một cách hiểu rất dễ dẫn đến lựa chọn sai vật liệu. Con số lớn ấy phản ánh khả năng chịu kéo của mẫu thử trong điều kiện phòng thí nghiệm, không phải mức chuyển vị mà một khe co giãn có thể làm việc an toàn mỗi ngày.
Với độ giãn dài của chất trám khe polyurethane, điều cần quan tâm không chỉ là keo có thể kéo dài bao nhiêu trước khi đứt, mà còn là khe rộng bao nhiêu, sâu bao nhiêu, bề mặt có được xử lý đúng hay không và chuyển vị thực tế diễn ra theo cách nào.
Giải mã con số 800%: Độ giãn dài tới đứt không phải khả năng làm việc của khe
Trong các tài liệu kỹ thuật của một số dòng Sikaflex, độ giãn dài tới đứt có thể nằm trong khoảng 450%–800%, tùy sản phẩm và phương pháp thử. Chẳng hạn, Sikaflex Construction AP hoặc Sikaflex 140 Construction có độ giãn dài tới đứt khoảng 600%–800% theo ISO 37 hoặc DIN 53504. Sikaflex PRO-3 cũng có giá trị khoảng 600%–700%, trong khi Sikaflex 221 được ghi nhận ở mức khoảng 450%.
Để hiểu đúng, có thể hình dung phép thử này như sau: một mẫu keo được tạo hình với kích thước xác định, sau đó kéo dài liên tục cho đến khi đứt. Nếu mẫu có chiều dài ban đầu là 100 mm và đứt ở chiều dài 700 mm, độ giãn dài tới đứt sẽ được biểu thị ở mức 600%. Đây là giới hạn phá hủy của vật liệu trong phép thử kéo, không phải mức biến dạng mà chất trám khe nên chịu trong công trình.
Trong khe co giãn thực tế, keo không hoạt động độc lập như một sợi dây cao su. Nó bám vào hai thành khe, chịu tác động đồng thời của:
- Sự co ngót và giãn nở của bê tông theo nhiệt độ.
- Rung động do xe nâng, máy móc hoặc dòng người di chuyển.
- Tải trọng nén, kéo và cắt tại vùng mép khe.
- Độ ẩm, nước đọng, tia cực tím và quá trình lão hóa bề mặt.
- Sự thay đổi kích thước của cả chiều rộng lẫn chiều sâu khe.
Vì vậy, khi thiết kế, người ta không lấy con số độ giãn dài tới đứt để suy ra trực tiếp khả năng làm việc. Thông số phù hợp hơn là khả năng chuyển vị của chất trám khe, thường được xác định theo ASTM C719 hoặc ISO 9047. Với nhiều sản phẩm polyurethane dùng cho khe xây dựng, khả năng chuyển vị thiết kế thường ở mức ±25% đến ±35%, thấp hơn rất nhiều so với con số độ giãn dài tới đứt.
Độ giãn dài tới đứt cho biết keo có thể bị kéo đến đâu trước khi phá hủy trong phép thử; khả năng chuyển vị mới cho biết keo có thể làm việc bền vững trong khe như thế nào.
Sự khác biệt này đặc biệt quan trọng với sàn nhà máy, tầng hầm, bãi đỗ xe và khu vực thường xuyên có xe đẩy hoặc xe nâng đi qua. Ở những vị trí đó, một chất trám khe có độ đàn hồi tốt vẫn có thể nhanh chóng bị xé mép nếu khe được thiết kế quá nhỏ, quá sâu hoặc chịu chuyển động vượt quá mức phù hợp.
Độ cứng, mô đun và độ phục hồi đàn hồi
Ngoài độ giãn dài, tôi thường xem thêm ba nhóm thông số khác khi đánh giá một loại keo trám khe polyurethane.
Độ cứng Shore A phản ánh cảm giác cứng hoặc mềm của keo sau khi đóng rắn. Các sản phẩm trong nhóm này có thể nằm trong khoảng Shore A 24–43 sau 28 ngày. Sikaflex PRO-3 thường đạt khoảng 35–38, còn Sikaflex 221 có độ cứng khoảng 43. Keo mềm hơn thường thích hợp với những khe có chuyển vị lớn hơn, trong khi keo cứng hơn có thể cho cảm giác bề mặt chắc và ổn định hơn, miễn là điều kiện kết cấu phù hợp.
Mô đun giãn ở mức 100% cho biết lực cần thiết để kéo mẫu keo dài thêm gấp đôi so với ban đầu. Giá trị thường nằm khoảng 0,30–0,60 N/mm² ở nhiệt độ 23°C đối với các nhóm sản phẩm được nêu trong tài liệu kỹ thuật. Mô đun càng cao thì keo càng cần lực lớn để biến dạng, nhưng điều đó không đồng nghĩa sản phẩm luôn tốt hơn. Một khe có chuyển vị lớn lại cần vật liệu đủ mềm và linh hoạt để không truyền ứng suất quá lớn sang mép bê tông.
Độ phục hồi đàn hồi cho biết sau khi bị kéo hoặc nén, keo có thể trở về gần hình dạng ban đầu đến mức nào. Nhiều sản phẩm đạt từ 85%–90% theo ISO 7389. Nếu độ phục hồi thấp, khe có thể dần bị biến dạng vĩnh viễn, mất dáng liền mạch và giảm khả năng bảo vệ mép khe sau nhiều chu kỳ co giãn.
| Thông số | Ý nghĩa trong phòng thí nghiệm | Ý nghĩa khi thi công |
|---|---|---|
| Độ giãn dài tới đứt | Mức kéo dài của mẫu trước khi đứt | Không dùng trực tiếp để xác định chuyển vị an toàn của khe |
| Khả năng chuyển vị | Mức co giãn lặp lại mà keo có thể đáp ứng theo tiêu chuẩn | Là cơ sở thực tế hơn để chọn chất trám khe |
| Độ cứng Shore A | Mức cứng mềm của keo sau đóng rắn | Ảnh hưởng đến cảm giác bề mặt và khả năng thích ứng với chuyển động |
| Mô đun giãn 100% | Lực cần thiết để kéo keo dài thêm 100% | Liên quan đến ứng suất truyền vào hai thành khe |
| Phục hồi đàn hồi | Mức keo trở về hình dạng ban đầu | Cho thấy khả năng duy trì hình dạng sau nhiều chu kỳ biến dạng |
Khả năng chuyển vị ±25%: Giới hạn cần đọc cùng chiều rộng khe
Khi nói một chất trám khe có khả năng chuyển vị ±25%, điều đó không có nghĩa là khe có thể mở rộng thêm 25% mãi mãi mà không phát sinh bất kỳ rủi ro nào. Ký hiệu này mô tả khả năng keo đáp ứng chuyển động theo cả hai chiều, thường là co lại và giãn ra quanh kích thước thiết kế ban đầu.
Ví dụ, một khe rộng 20 mm được trám bằng sản phẩm có khả năng chuyển vị ±25% có thể được xem xét trong phạm vi chuyển động thiết kế khoảng 5 mm theo mỗi chiều, nếu các điều kiện khác như chiều sâu, độ bám dính, hình dạng khe và tải trọng đều phù hợp. Đây là cách diễn giải khái quát để hình dung, không phải phép tính thay thế cho hồ sơ thiết kế kết cấu.
Với khả năng chuyển vị ±35%, biên độ đáp ứng lý thuyết rộng hơn, nhưng cũng không nên tách thông số này khỏi điều kiện làm việc. Một khe nằm ngoài trời, chịu nắng nóng trực tiếp, có chu kỳ nhiệt lớn và thường xuyên bị nước tác động sẽ khác hoàn toàn một khe trong khu vực kín, ít rung động và có nhiệt độ ổn định.
Vì sao cùng một loại keo nhưng tuổi thọ ở mỗi công trình lại khác nhau?
Chất trám khe thường hỏng không phải chỉ vì bản thân vật liệu yếu, mà vì tổng hợp nhiều sai lệch trong quá trình thiết kế và thi công.
Một khe quá hẹp sẽ khiến tỷ lệ chuyển vị thực tế trên chiều rộng khe tăng lên. Cùng một mức dịch chuyển vài milimét, khe rộng 10 mm phải biến dạng nhiều hơn khe rộng 20 mm. Khi biến dạng tập trung ở một dải keo nhỏ, ứng suất truyền vào hai mép bê tông cũng tăng theo.
Một khe quá sâu lại làm lượng keo tham gia biến dạng nhiều hơn mức cần thiết, đồng thời tăng lực bám dính tổng thể lên thành khe. Chất trám khe không nên bị ép làm đầy toàn bộ khoảng rỗng. Vật liệu chèn đáy khe thường được sử dụng để kiểm soát chiều sâu, tạo hình dạng làm việc phù hợp và hạn chế việc keo bám dính vào đáy khe.
Bề mặt bê tông yếu, còn bụi hoặc dính dầu mỡ sẽ làm đứt liên kết tại lớp tiếp xúc. Khi đó, người quan sát có thể thấy keo vẫn còn mềm, vẫn kéo được bằng tay, nhưng mép keo đã bong khỏi bê tông. Đây là lỗi bám dính, không phải lỗi độ giãn dài của vật liệu.
Nhiệt độ cũng làm thay đổi cách keo phản ứng. Ở điều kiện lạnh, nhiều loại polyurethane đóng rắn chậm hơn và trở nên cứng hơn trong thời gian đầu. Khi nhiệt độ cao, tốc độ đóng rắn có thể nhanh hơn, nhưng bề mặt nóng, khô hoặc có độ ẩm không phù hợp lại dễ làm thay đổi chất lượng liên kết. Vì thế, ảnh hưởng của nhiệt độ đến độ co giãn keo cần được xem xét cùng với điều kiện thi công, không chỉ nhìn vào nhiệt độ môi trường tại thời điểm bơm keo.
Quy tắc tỷ lệ 2:1: Chìa khóa để keo trám khe không bị xé rách
Trong thiết kế khe co giãn bê tông, tỷ lệ giữa chiều rộng và chiều sâu lớp keo thường được duy trì ở mức 2:1. Điều đó có nghĩa là nếu khe rộng 20 mm, chiều sâu keo làm việc thường khoảng 10 mm; khe rộng 30 mm thì chiều sâu keo khoảng 15 mm, miễn là phù hợp với hướng dẫn kỹ thuật của sản phẩm và thiết kế cụ thể.
Tỷ lệ này không phải một công thức trang trí cho đẹp mắt. Nó liên quan trực tiếp đến cách ứng suất phân bổ trong khối keo.
Nếu lớp keo quá sâu, vật liệu có thể bị kéo và nén theo chiều sâu lớn, trong khi bề mặt tiếp xúc với hai thành khe vẫn phải giữ liên kết. Khi bê tông dịch chuyển, phần keo dày dễ tạo ra lực cản lớn, làm tăng nguy cơ bong mép hoặc nứt bên trong.
Nếu lớp keo quá mỏng, khả năng hấp thụ chuyển vị giảm, đồng thời bề mặt keo dễ bị lõm, rách hoặc chịu tác động cơ học trực tiếp. Với sàn nhà máy, điều này thường thể hiện rõ ở các đường khe có bánh xe đi qua lặp lại: mép keo bị ép xuống, bám bụi, mất vẻ liền mạch và dần hình thành đường thấm.
Đối với khe xây dựng thông thường, chiều rộng thường nằm trong khoảng 10–35 mm, đôi khi có thể lớn hơn tùy hệ kết cấu. Tuy nhiên, không nên lấy khoảng kích thước này làm giới hạn chung cho mọi công trình. Chiều rộng khe phải xuất phát từ mức chuyển vị dự kiến, khoảng cách giữa các khe, kích thước ô sàn, điều kiện nhiệt độ và tải trọng sử dụng.
Các lớp vật liệu trong một khe được xử lý đúng
Khi bóc tách một khe co giãn đã hoàn thiện, tôi thường nhìn nó như một hệ gồm nhiều lớp, mỗi lớp có một nhiệm vụ riêng:
1. Hai thành khe bê tông là nơi tiếp nhận lực bám dính. Thành khe cần đủ chắc, sạch, khô tương đối và không còn lớp hồ xi măng yếu, bụi mịn hay dầu mỡ.
2. Lớp lót chuyên dụng giúp điều chỉnh khả năng bám dính giữa nền khoáng và chất trám khe polyurethane. Primer không phải là lớp keo thay thế cho chất trám khe, cũng không có tác dụng biến bề mặt bẩn thành bề mặt đạt yêu cầu.
3. Vật liệu chèn đáy khe giúp kiểm soát chiều sâu lớp keo, đồng thời hạn chế keo bám dính vào đáy. Khi chỉ bám vào hai thành khe, chất trám có thể co giãn theo hướng phù hợp hơn.
4. Lớp chất trám khe là phần trực tiếp chống nước, bụi và các tác động cơ học nhẹ, đồng thời hấp thụ chuyển vị giữa hai mép kết cấu.
5. Lớp hoàn thiện xung quanh cần được bảo vệ trong quá trình thi công để đường keo giữ được biên gọn, không bị lem ra bề mặt nhám hoặc tạo gờ gây vướng khi vệ sinh.
Sự liền mạch của đường keo không chỉ nằm ở vẻ ngoài. Một đường trám phẳng, không bị rỗ khí và có hai mép bám chắc thường cho thấy quy trình thi công đã kiểm soát tốt hơn cả chiều sâu lẫn trạng thái bề mặt.
Lớp lót Primer: Vì sao bề mặt bê tông cần một bước trung gian?
Bê tông nhìn bằng mắt thường có vẻ đặc chắc, nhưng thực tế luôn tồn tại các lỗ rỗng, mao quản và vùng bề mặt có cường độ không đồng đều. Khi chất trám khe polyurethane tiếp xúc trực tiếp với nền bê tông, một phần vật liệu có thể thấm vào vùng xốp, trong khi phần khác chỉ nằm trên lớp bụi hoặc hồ xi măng yếu. Liên kết khi ấy không đồng nhất: có chỗ bám chắc, có chỗ chỉ dính tạm thời.
Lớp lót chuyên dụng như Sika Primer 3N được sử dụng để cải thiện điều kiện bám dính trên các bề mặt xốp hoặc bê tông, miễn là nền đã được làm sạch đúng cách. Sau khi quét, cần chờ lớp lót khô khoảng 30 phút và không nên để vượt quá thời gian tối đa khoảng 8 giờ trước khi bơm keo, theo điều kiện kỹ thuật của hệ sản phẩm.
Tôi muốn nhấn mạnh một điểm thường bị bỏ qua: Primer không phải là cách xử lý nhanh cho một bề mặt đang đọng nước hoặc còn dính dầu mỡ. Nếu thành khe có nước tự do, bùn xi măng, bụi hoặc dầu, lớp lót sẽ không thể tạo ra một nền liên kết đáng tin cậy. Khi đó, phần yếu nhất vẫn nằm ở lớp tiếp xúc, và chất trám khe có thể bong ra ngay cả khi bản thân keo có độ đàn hồi rất tốt.
Trình tự xử lý bề mặt nên được hiểu theo bản chất vật liệu
Với khe mới, công việc thường bắt đầu bằng việc cắt hoặc tạo khe đúng kích thước, sau đó loại bỏ các phần bê tông yếu và làm sạch bụi. Với khe cũ, cần cắt bỏ hoàn toàn lớp keo đã lão hóa, phần bị nứt hoặc bong, rồi kiểm tra xem mép bê tông có bị sứt, rỗ hay thấm nước từ bên trong hay không.
Một bề mặt đạt yêu cầu thường cần có những đặc điểm sau:
- Thành khe chắc, không bở vụn khi chà hoặc cạo nhẹ.
- Không còn lớp bụi mịn bám thành mà có thể nhìn thấy bằng mắt.
- Không dính dầu, sáp, hóa chất hoặc chất bảo dưỡng bê tông chưa được loại bỏ.
- Không có nước đọng; độ ẩm nền phải nằm trong giới hạn phù hợp với hệ keo.
- Các góc và mép khe không bị sứt lớn, vì phần bê tông yếu sẽ trở thành điểm phá hủy trước lớp keo.
Trong điều kiện thực tế, việc làm sạch thường tốn nhiều thời gian hơn bơm keo. Nhưng đây cũng là bước quyết định một đường trám khe tồn tại ổn định hay chỉ đẹp trong vài ngày đầu. Một lớp keo bóng, phẳng và có màu đồng đều không thể che giấu mãi một nền bê tông yếu bên dưới.
Chất trám khe chỉ có thể đàn hồi tốt khi cả hệ tiếp xúc — bê tông, lớp lót, vật liệu chèn và lớp keo — cùng làm việc đúng vai trò.
Thời gian đóng rắn và những yếu tố làm thay đổi độ đàn hồi
Polyurethane một thành phần thường đóng rắn nhờ hơi ẩm trong môi trường. Quá trình này không diễn ra tức thời sau khi bơm keo. Bề mặt có thể se lại trước, nhưng phần bên trong vẫn tiếp tục phản ứng và phát triển tính chất cơ học trong thời gian dài hơn.
Các thông số như độ cứng Shore A, mô đun giãn hay độ phục hồi đàn hồi thường được đánh giá sau khoảng 28 ngày đóng rắn tiêu chuẩn. Điều đó không có nghĩa công trình luôn phải đóng cửa đúng 28 ngày, nhưng cho thấy không nên đưa khe vào trạng thái chịu tải nặng ngay sau khi thi công nếu chưa có hướng dẫn cụ thể từ nhà sản xuất.
Một số điều kiện thường làm quá trình đóng rắn thay đổi gồm:
Nhiệt độ môi trường
Nhiệt độ thấp thường làm phản ứng đóng rắn chậm lại. Keo có thể duy trì trạng thái mềm lâu hơn, nhưng chưa chắc đã đạt độ bám dính và độ cứng cần thiết. Ngược lại, nhiệt độ cao làm bề mặt keo se nhanh, dễ tạo cảm giác đã hoàn thiện trong khi phần bên trong chưa ổn định hoàn toàn.
Đặc biệt, bề mặt bê tông bị nắng chiếu trực tiếp có thể nóng hơn nhiều so với nhiệt độ không khí. Nếu bơm keo lên nền quá nóng, vật liệu có thể chảy, tạo bọt hoặc hình thành ứng suất không đều khi nguội xuống.
Độ ẩm và thông thoáng
Polyurethane cần độ ẩm phù hợp để đóng rắn, nhưng nước đọng lại là câu chuyện khác. Môi trường quá khô có thể làm quá trình đóng rắn kéo dài, còn bề mặt ướt tự do lại làm giảm chất lượng tiếp xúc. Khu vực kín, ít lưu thông không khí cũng cần được tính đến vì thời gian ổn định của keo có thể khác so với khu vực thông thoáng.
Kích thước khe
Khe càng rộng hoặc lớp keo càng sâu, thời gian để toàn bộ tiết diện ổn định càng có thể kéo dài. Đây là lý do tỷ lệ rộng: sâu 2:1 có vai trò thực tế, thay vì chỉ bơm thật nhiều keo để lấp đầy khoảng rỗng.
Tải trọng trong thời gian đầu
Nếu xe nâng, xe đẩy hoặc thiết bị thi công đi qua khi keo chưa đủ cứng, bề mặt có thể bị kéo lê, lõm hoặc xé khỏi thành khe. Tác động này đôi khi để lại hư hỏng nhỏ nhưng trở thành điểm tích tụ bụi và nước về sau.
Thời hạn bảo quản
Nhiều sản phẩm có hạn sử dụng nguyên tem khoảng 12–15 tháng khi được bảo quản ở nhiệt độ khoảng +5°C đến +25°C. Keo đã quá hạn, bao bì phồng, bị rò rỉ hoặc có dấu hiệu biến đổi cần được đánh giá riêng, không nên đưa thẳng vào thi công chỉ vì vật liệu vẫn còn mềm.
Khi nào nên chọn polyurethane, silicone hay chất kết dính cường độ cao?
Trong nhóm keo và chất trám khe xây dựng, mỗi loại vật liệu giải quyết một bài toán khác nhau. Chất trám khe polyurethane phù hợp với các vị trí cần chuyển vị, chống nước và bám dính trên nhiều nền xây dựng, đặc biệt khi khe nằm trong bê tông, vữa hoặc các cấu kiện có biến dạng lặp lại.
Keo silicone xây dựng thường được cân nhắc cho các vị trí cần khả năng chống chịu thời tiết, liên kết với kính hoặc các bề mặt đặc thù. Tuy nhiên, không nên mặc nhiên dùng silicone cho mọi khe bê tông chịu tải hoặc mọi khu vực cần sơn phủ. Tính tương thích với lớp hoàn thiện, độ bám dính và khả năng chịu mài mòn cần được xem xét riêng.
Keo dán gạch lại có nhiệm vụ truyền lực giữa viên gạch và nền, kiểm soát độ rỗng phía sau viên gạch và duy trì lớp hoàn thiện ổn định. Nó không thay thế cho chất trám khe co giãn. Việc dùng keo dán gạch để lấp khe chuyển vị thường khiến bề mặt nhanh nứt vì vật liệu này không được thiết kế để hấp thụ chuyển động tương tự chất trám đàn hồi.
Trong khi đó, Sikadur và các dòng chất kết dính cường độ cao thường phục vụ những liên kết cần độ cứng, khả năng truyền lực hoặc sửa chữa kết cấu theo một hệ vật liệu khác. Một chất kết dính cứng, chịu lực tốt chưa chắc phù hợp với khe cần co giãn. Nếu dùng sai, chính độ cứng cao có thể trở thành nguyên nhân làm nứt mép bê tông.
| Nhu cầu của vị trí | Vật liệu thường được cân nhắc | Điều cần tránh |
|---|---|---|
| Khe bê tông cần chống nước và hấp thụ chuyển vị | Chất trám khe polyurethane như Sikaflex | Dùng thông số độ giãn dài tới đứt để thay thế thiết kế khe |
| Khe tiếp giáp kính, kim loại hoặc mặt dựng | Keo silicone xây dựng phù hợp | Chọn sản phẩm không tương thích với lớp sơn hoặc vật liệu nền |
| Liên kết viên gạch với nền | Keo dán gạch | Dùng keo dán gạch để thay cho khe co giãn |
| Liên kết cứng, sửa chữa hoặc kết dính cường độ cao | Hệ Sikadur phù hợp | Dùng vật liệu cứng cho vị trí cần chuyển vị lớn |
| Khe giao giữa các cấu kiện có rung động | Chất trám có khả năng chuyển vị phù hợp | Bơm keo không dùng vật liệu chèn hoặc không kiểm soát chiều sâu |
Việc lựa chọn vì thế nên bắt đầu từ chuyển động của vị trí cần xử lý, không phải từ con số cường độ kéo lớn nhất trên bao bì.
Một cách đọc tài liệu kỹ thuật thực tế hơn
Khi nhận được yêu cầu chọn keo cho một khe cụ thể, tôi thường không bắt đầu bằng câu hỏi sản phẩm giãn được bao nhiêu phần trăm. Tôi sẽ lần lượt làm rõ:
1. Khe nằm ở đâu và tiếp xúc với điều kiện nào?
Trong nhà hay ngoài trời, có nắng trực tiếp, nước thường xuyên, hóa chất, dầu mỡ hoặc tải trọng bánh xe hay không.
2. Kích thước khe hiện tại là bao nhiêu?
Cần đo cả chiều rộng và chiều sâu, đồng thời kiểm tra xem kích thước có đồng đều dọc theo đường khe hay không.
3. Khe có thực sự là khe co giãn hay chỉ là vết nứt?
Một vết nứt kết cấu, khe lạnh, khe tiếp giáp hoặc khe cắt sàn có thể cần giải pháp xử lý khác nhau. Không phải đường mở trên bê tông nào cũng nên bơm cùng một loại keo.
4. Bề mặt đang ở trạng thái nào?
Nếu bê tông bị bở, thấm ngược, ẩm nhiều hoặc nhiễm dầu, cần xử lý nền trước khi bàn về khả năng bám dính của chất trám.
5. Mức chuyển vị dự kiến có phù hợp với khả năng làm việc của sản phẩm không?
Thông số ±25% hoặc ±35% chỉ có ý nghĩa khi đi cùng hình dạng khe, tỷ lệ rộng: sâu, điều kiện bám dính và tải trọng thực tế.
6. Thời gian đưa vào sử dụng là bao lâu?
Nhà máy đang vận hành liên tục sẽ cần phương án phân khu, thông gió và bảo vệ đường keo trong giai đoạn đóng rắn, thay vì chỉ quan tâm đến tốc độ bơm.
Cách đọc này có thể chậm hơn việc chọn sản phẩm theo một con số nổi bật, tuy nhiên nó giúp giảm đáng kể rủi ro phải cắt bỏ và trám lại toàn bộ đường khe sau một thời gian ngắn.
Độ giãn dài của chất trám khe phải được đặt trong cả hệ thống
Một sản phẩm có độ giãn dài tới đứt 800% là vật liệu có khả năng chịu biến dạng lớn trong điều kiện thử nghiệm. Đó là thông tin hữu ích để hiểu tính chất polymer, nhưng chưa đủ để kết luận keo có thể làm việc an toàn trong một khe co giãn cụ thể. Trong công trình, giới hạn thiết kế thực tế thường nằm ở khả năng chuyển vị khoảng ±25% đến ±35%, tùy dòng sản phẩm và tiêu chuẩn đánh giá.
Độ bền của đường trám còn phụ thuộc vào tỷ lệ rộng: sâu thường khoảng 2:1, chiều rộng khe phù hợp, vật liệu chèn đáy, lớp lót trên nền xốp, trạng thái sạch và khô tương đối của bê tông, cũng như thời gian đóng rắn trước khi chịu tải. Chỉ cần một lớp trong hệ bị xem nhẹ, phần còn lại khó có thể bù đắp hoàn toàn.
Tôi cho rằng đây là điểm các nhà quản lý công trình nên giữ lại khi trao đổi với đội thi công: đừng hỏi riêng keo giãn được bao nhiêu, hãy hỏi cả khe sẽ chuyển vị bao nhiêu, lớp keo được định hình thế nào và liên kết với nền bằng quy trình nào. Khi từng lớp vật liệu được đặt đúng vị trí, đường trám không chỉ chống thấm tốt hơn mà còn giữ được bề mặt phẳng, nhám vừa đủ, dễ vệ sinh và liền mạch trong thời gian dài.
Và sau cùng, câu hỏi đáng để chúng ta cùng đặt ra không phải là chất trám khe có thể kéo dài đến con số nào, mà là: trong điều kiện làm việc thực tế của công trình, bề mặt ấy sẽ co giãn ra sao và hệ vật liệu nào đủ bền để đồng hành cùng chuyển động đó?
