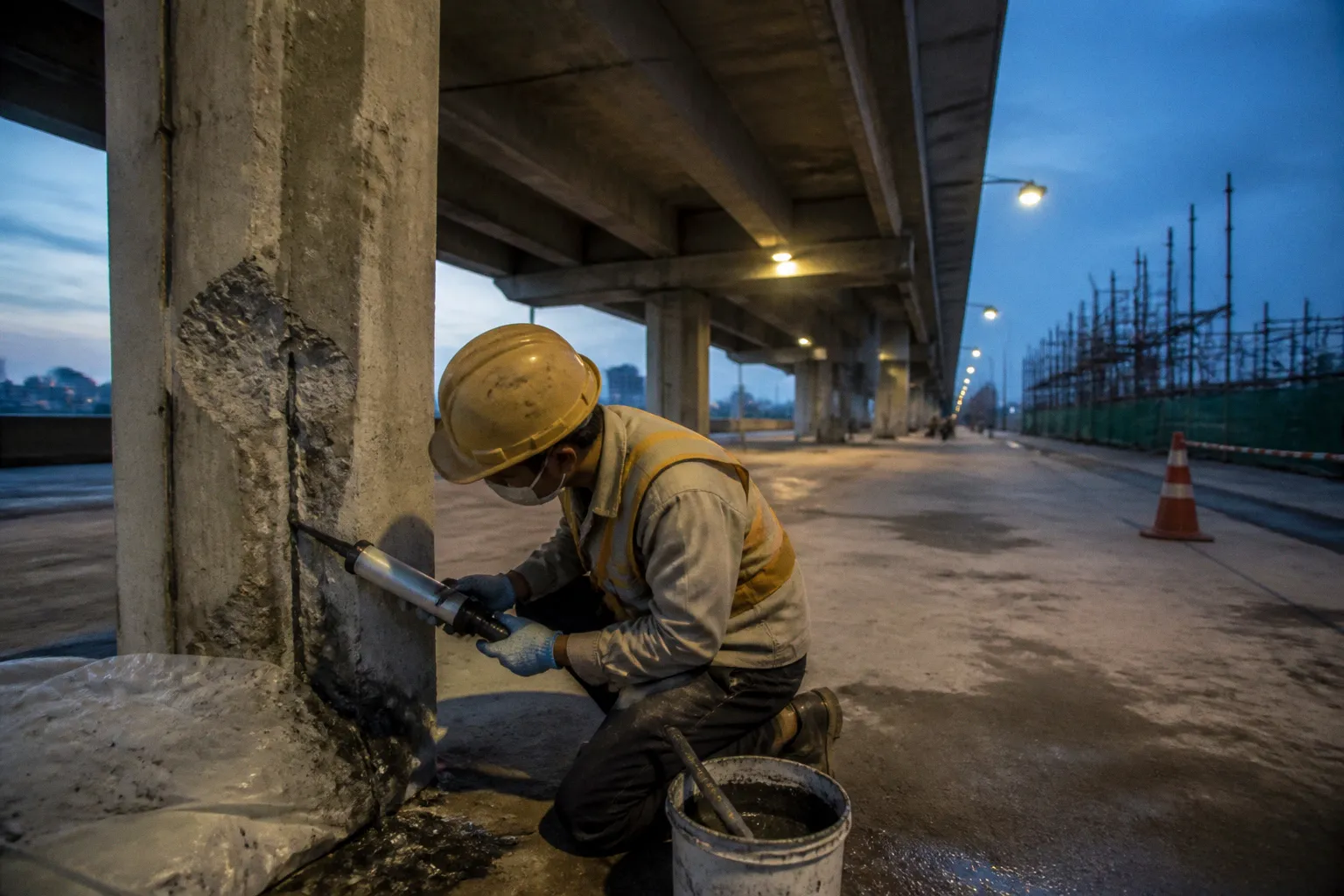

Hướng dẫn thực tế về Sửa chữa và gia cường

Hướng dẫn thực tế về sửa chữa và gia cường kết cấu bê tông

Nó không khôi phục khả năng chịu lực.

Trong sửa chữa bê tông, trình tự kỹ thuật quyết định kết quả nhiều hơn tên thương hiệu. Sika Monotop R, Sika Monotop 610, Sika Monotop 615 HB hay hệ sợi carbon SikaWrap-231C đều có phạm vi sử dụng riêng. Dùng sai vị trí, thi công trên nền không đạt cường độ bám dính, hoặc bỏ qua nguyên nhân gây nứt sẽ tạo ra một lớp vật liệu mới nhưng không tạo ra liên kết kết cấu.

Phân biệt sửa chữa bề mặt và gia cường chịu lực

Hai khái niệm này thường bị trộn lẫn trong hồ sơ thi công. Hậu quả là vật liệu sửa chữa bị giao nhiệm vụ chịu lực mà không có tính toán, hoặc sợi carbon được dán lên một nền bê tông đã mất khả năng liên kết.

Sửa chữa bê tông là khôi phục tiết diện bị mất

Sửa chữa tập trung vào phần bê tông bị rỗ, bong, nứt, suy giảm hoặc bị phá hủy do ăn mòn cốt thép. Mục tiêu chính gồm:

• Loại bỏ bê tông yếu, bê tông rỗ tổ ong và các vùng mất liên kết.
• Khôi phục hình học tiết diện dầm, cột, sàn hoặc cấu kiện.
• Bảo vệ cốt thép khỏi tác động tiếp tục gây ăn mòn.
• Tạo lại lớp bê tông hoặc vữa có khả năng bám dính và tương thích với nền cũ.
• Giảm nguy cơ nước, ion gây ăn mòn và tác nhân xâm thực tiếp tục thâm nhập qua mao dẫn.

Vữa sửa chữa polymer như Sika Monotop R phù hợp với công việc khôi phục thể tích bê tông trong phạm vi được thiết kế. Đây là vữa một thành phần gốc xi măng polymer cải tiến, có gia cường sợi. Cường độ nén đạt tối thiểu 15,0 N/mm² sau 1 ngày và tối thiểu 45,0 N/mm² sau 28 ngày. Cường độ kéo uốn ở 28 ngày khoảng 8 N/mm² theo thông số kỹ thuật được công bố trong tài liệu sản phẩm.

Những con số này không phải giấy phép để dùng vữa cho mọi tình huống. Cường độ nén của vữa không tự động chuyển thành khả năng chịu uốn, chịu cắt hoặc khả năng truyền lực giữa lớp cũ và lớp mới. Khả năng đó phụ thuộc vào nền bê tông, chiều sâu xử lý, độ sạch, độ ẩm, hình học vùng sửa chữa và phương án chịu lực tổng thể.

Gia cường là thay đổi năng lực chịu tải của cấu kiện

Gia cường chỉ được đặt ra sau khi xác định cấu kiện đang thiếu khả năng chịu lực hoặc cần tăng dự trữ an toàn. Với dầm, cột và một số cấu kiện bê tông cốt thép, hệ sợi carbon SikaWrap-231C có thể được sử dụng để tăng khả năng chịu uốn hoặc chịu cắt.

Tấm sợi carbon này có cường độ kéo trung bình 4.300 N/mm², mô đun đàn hồi khi căng 230.000 N/mm² và độ giãn dài tới đứt 1,7%. Độ dày thiết kế của lớp dệt khoảng 0,129–0,131 mm. Khối lượng bổ sung lên cấu kiện không đáng kể so với các giải pháp gia cường bằng bê tông hoặc thép có tiết diện lớn hơn.

Nhưng sợi carbon không phải lớp băng dán kết cấu. Nó chỉ phát huy tác dụng khi:

• Hướng sợi phù hợp với cơ chế truyền lực cần tăng cường.
• Nền bê tông đủ đặc chắc và đạt sức căng mặt nền tối thiểu 1,0 N/mm².
• Keo Sikadur-330 được thi công đúng vai trò lớp lót và lớp phủ kết dính.
• Chiều dài neo, vùng chuyển tiếp và vị trí chồng nối được xác định theo thiết kế.
• Cấu kiện đã được kiểm tra về tải trọng, biến dạng, nứt và khả năng chịu lực còn lại.

Nếu nền bê tông bị mủn, nhiễm dầu mỡ hoặc không đạt cường độ bám dính, việc dán SikaWrap lên bề mặt chỉ tạo ra một lớp phủ có nguy cơ bong tách. Phá hủy sẽ xảy ra tại mặt tiếp giáp hoặc trong lớp bê tông yếu trước khi sợi carbon đạt tới giới hạn chịu kéo.

Sửa chữa khôi phục phần bê tông đã mất. Gia cường thay đổi đường truyền lực. Hai công việc này có thể đi cùng nhau, nhưng không thể thay thế cho nhau.

Nguyên nhân hư hỏng phải được xử lý trước lớp hoàn thiện

Bề mặt bê tông không tự nhiên bong tróc. Vết nứt không tự nhiên xuất hiện đúng tại vị trí thuận tiện cho thi công. Mỗi dạng hư hỏng là dấu hiệu của một cơ chế phá hủy cụ thể.

Bê tông rỗ tổ ong và bê tông yếu

Rỗ tổ ong thường hình thành do cấp phối, đầm rung, khoảng cách cốt thép hoặc thao tác đổ bê tông không đạt. Vùng rỗ làm giảm tiết diện chịu lực và tạo đường dẫn cho nước. Khi nằm gần cốt thép, nó rút ngắn khoảng cách bảo vệ và đẩy nhanh quá trình ăn mòn.

Không được trát phủ trực tiếp lên vùng rỗ còn bột rời. Quy trình cần bắt đầu bằng việc đục bỏ toàn bộ bê tông không đạt đến nền đặc chắc. Khi khuyết tật nằm gần thanh thép chịu lực chính, phần bê tông hư hỏng cần được đục bỏ tối thiểu 15 mm phía trong thanh thép trước khi làm sạch và thi công lớp kết nối. Khoảng đục này không phải một con số trang trí. Nó tạo không gian để làm sạch quanh thanh thép và loại bỏ vùng bê tông đã mất liên kết phía sau cốt thép.

Sau khi đục:

1. Cắt biên vùng sửa chữa tương đối rõ ràng, tránh tạo mép vát mỏng dễ bong.

2. Làm sạch bụi, hồ xi măng rời, dầu mỡ và tạp chất.

3. Kiểm tra thanh thép có bị giảm tiết diện hay không.

4. Làm sạch sản phẩm ăn mòn trên cốt thép.

5. Xử lý bảo vệ cốt thép trước khi đắp lại vữa.

6. Làm ẩm nền theo yêu cầu của hệ vật liệu, nhưng không để đọng nước tự do.

7. Thi công lớp kết nối rồi đắp vữa sửa chữa theo chiều dày cho phép.

Nếu thanh thép đã mất tiết diện đáng kể, việc phủ bảo vệ không thể khôi phục phần kim loại đã bị phá hủy. Khi đó cần có đánh giá kết cấu và phương án bổ sung, không được kết luận chỉ dựa trên độ phẳng của lớp vữa sau cùng.

Cốt thép bị ăn mòn

Ăn mòn cốt thép gây nứt dọc theo thanh thép, sau đó đẩy bật lớp bê tông bảo vệ. Sản phẩm ăn mòn có thể tích lớn hơn thép ban đầu. Áp suất phát sinh trong vùng bao quanh cốt thép làm bê tông nứt, tách lớp và bong mảng.

Nếu chỉ đục bỏ phần bong nhìn thấy, phần sản phẩm ăn mòn phía sau thanh thép có thể vẫn tồn tại. Khi đó, lớp sửa chữa mới bị phá hủy từ bên trong. Quy trình xử lý phải tiếp cận đủ sâu để làm sạch toàn bộ chu vi có thể tiếp cận của thanh thép và xác định mức độ suy giảm tiết diện.

Sika Monotop 610 có thể đảm nhiệm vai trò lớp kết nối và bảo vệ cốt thép khỏi ăn mòn trong hệ sửa chữa. Định mức tham khảo cho lớp kết nối khoảng 1,5–2,0 kg/m². Với lớp bảo vệ cốt thép, định mức khoảng 2,0 kg/m² cho mỗi lớp dày 1 mm và thi công 2 lớp theo hướng dẫn hệ vật liệu.

Định mức không thay thế cho kiểm soát chiều dày thực tế. Thi công quá mỏng làm giảm hiệu quả bảo vệ. Thi công quá dày trong một lần có thể tạo co ngót, võng trượt hoặc mất ổn định lớp vật liệu khi chưa đủ cường độ.

Vết nứt bê tông

Vết nứt cần được phân loại trước khi chọn vật liệu. Chiều rộng vết nứt chỉ là một thông số. Cần xem thêm:

• Vết nứt nằm ở dầm, cột, sàn hay tường.
• Nứt theo phương dọc, phương ngang, xiên hoặc bám theo cốt thép.
• Nứt xuyên suốt hay chỉ nằm trên lớp bề mặt.
• Vết nứt ổn định hay còn mở rộng theo tải trọng, nhiệt độ và độ ẩm.
• Có nước thấm, rỉ sét hoặc sản phẩm ăn mòn xuất hiện hay không.
• Vết nứt có liên quan đến võng, xoắn, lún lệch hoặc chuyển vị gối hay không.

Sika Monotop R không được xem là giải pháp tự trám cho khe co giãn hoặc vết nứt chưa định hình, tức vết nứt vẫn tiếp tục phát triển. Vữa sửa chữa có thể khôi phục vùng bê tông bị mất, nhưng không thể ngăn một cơ chế chuyển vị đang tiếp diễn.

Với nứt kết cấu, vật liệu trám hoặc bơm phải được chọn sau khi xác định nguyên nhân. Nếu tải trọng vẫn vượt khả năng chịu lực, việc làm kín vết nứt chỉ che dấu vị trí phá hủy. Kết cấu vẫn tiếp tục làm việc trong trạng thái bất lợi.

Chuẩn bị bề mặt: bước quyết định cường độ bám dính

Trong nhiều công trường, phần chuẩn bị nền bị rút ngắn để tiết kiệm thời gian. Đây là điểm thường tạo ra phá hủy sớm nhất. Vữa có cường độ cao nhưng nền yếu thì liên kết vẫn yếu. Keo có khả năng truyền lực nhưng bề mặt nhiễm bụi thì lực không truyền được vào bê tông.

Nền bê tông phải đạt trạng thái chịu lực phù hợp

Trước khi thi công, cần loại bỏ:

• Bê tông bị cacbonat hóa sâu hoặc mất liên kết.
• Hồ xi măng bề mặt có cường độ thấp.
• Bụi do đục, mài hoặc phun làm sạch.
• Dầu mỡ, hóa chất và tạp chất làm giảm năng lượng bề mặt.
• Nước đọng và các vùng có độ ẩm không phù hợp với hệ vật liệu.
• Sơn phủ hoặc lớp chống thấm cũ không tương thích.

Đối với bề mặt chuẩn bị để dán SikaWrap-231C, sức căng mặt nền, hay lực bám dính kéo trực tiếp, phải đạt tối thiểu 1,0 N/mm². Đây là điều kiện nền. Không đạt điều kiện này thì không có cơ sở để kỳ vọng hệ sợi carbon làm việc đúng thiết kế.

Bề mặt cần có biên dạng đủ để keo bám cơ học, nhưng không được để lại các đỉnh nhọn, hốc sâu hoặc cạnh sắc gây rỗng dưới lớp vải. Các góc của dầm, cột phải được xử lý theo bán kính hoặc hình dạng quy định trong thiết kế gia cường. Vải carbon không thể ôm ổn định một góc bê tông sắc và gãy nếu không có xử lý chuyển tiếp.

Độ ẩm và nhiệt độ ảnh hưởng trực tiếp đến quá trình đóng rắn

Vật liệu gốc xi măng polymer và keo epoxy có cơ chế đóng rắn khác nhau. Vữa sửa chữa cần môi trường phù hợp để phát triển cường độ. Keo epoxy cần nền được chuẩn bị đúng điều kiện, không bị nước tự do phá vỡ liên kết hoặc gây khuyết tật trong lớp keo.

Không nên dùng cùng một cách xử lý độ ẩm cho mọi sản phẩm. Nền bão hòa khô bề mặt, nền khô hoàn toàn và nền còn nước tự do là ba trạng thái khác nhau. Chỉ một lớp nước mỏng nằm giữa keo và bê tông cũng có thể biến mặt tiếp giáp thành mặt trượt.

Kiểm soát bụi sau đục và mài

Bụi bê tông có kích thước nhỏ nhưng tác động lớn. Nó phủ lên bề mặt, làm giảm diện tích tiếp xúc thực và cản trở cơ chế bám dính. Sau khi làm sạch cơ học, cần hút bụi hoặc làm sạch theo phương pháp phù hợp. Không được để bụi trắng phủ đều bề mặt rồi thi công lớp kết nối bên trên.

Một lỗi phổ biến khác là phun nước rửa nhưng không kiểm soát nước đọng. Bề mặt nhìn sạch hơn nhưng điều kiện bám dính chưa chắc đã tốt hơn. Trong vùng sửa chữa sâu, nước còn giữ lại trong lỗ rỗng có thể làm thay đổi tỷ lệ nước tại lớp tiếp giáp và làm suy yếu vùng chuyển tiếp.

Chọn vữa sửa chữa theo chiều dày và cơ chế hư hỏng

Không có một loại vữa phù hợp cho mọi chiều dày. Thi công vượt giới hạn mỗi lớp làm tăng co ngót cục bộ, nhiệt thủy hóa và nguy cơ tách lớp. Thi công lớp quá mỏng trong vùng cần khôi phục tiết diện lại không đủ bao phủ cốt thép hoặc không tạo được hình học cần thiết.

Sika Monotop R cho lớp sửa chữa thông thường

Sika Monotop R được khuyến cáo thi công với chiều dày tối đa 20 mm cho mỗi lớp trên bề mặt đứng và ngang. Khoảng chiều dày sử dụng thường nằm từ tối thiểu 5 mm đến tối đa 30 mm tùy vị trí và yêu cầu thi công cụ thể của hệ vật liệu.

Khi chiều sâu sửa chữa lớn hơn, không nên đắp toàn bộ trong một lần. Mỗi lớp phải được kiểm soát chiều dày, độ đặc chắc và trạng thái bề mặt trước khi thi công lớp kế tiếp. Lớp trước quá nhẵn, quá khô hoặc bị nhiễm bụi sẽ làm suy giảm liên kết giữa các lớp.

Sika Monotop R có cường độ nén ở 28 ngày tối thiểu 45,0 N/mm². Tuy vậy, thời điểm 28 ngày mới là mốc xác định cường độ theo thông số được nêu. Không được đưa cấu kiện vào tải trọng khai thác đầy đủ chỉ vì bề mặt vữa đã cứng khi sờ bằng tay.

Sika Monotop 615 HB cho vùng sửa chữa dày

Sika Monotop 615 HB phù hợp hơn với các khu vực cần sửa chữa có chiều dày lớn, cho phép thi công đến 60 mm mỗi lớp. Đây là lựa chọn cần xem xét khi tiết diện bị mất sâu hoặc vùng khuyết tật có hình học lớn hơn khả năng đắp của lớp vữa thông thường.

Tuy nhiên, khả năng thi công dày không loại bỏ yêu cầu xử lý nền. Một lớp 60 mm trên bê tông yếu vẫn là một khối vật liệu bám vào nền yếu. Chiều dày cho phép chỉ mô tả năng lực của sản phẩm trong điều kiện nền, nước trộn, trộn vật liệu, thi công và bảo dưỡng đạt yêu cầu.

Bảng dưới đây giúp phân biệt nhanh vai trò của các vật liệu trong quy trình:

Quy trình sửa chữa bê tông theo logic nguyên nhân – kết quả

Một quy trình có thể được chia thành các giai đoạn liên tiếp. Mỗi giai đoạn giải quyết một dạng phá hủy. Bỏ qua một giai đoạn sẽ chuyển rủi ro sang giai đoạn sau.

1. Khảo sát và lập bản đồ hư hỏng

Trước khi đục phá, cần ghi nhận vị trí, chiều dài, chiều rộng và hướng của vết nứt; phạm vi bong bật; vùng rỗ; dấu hiệu thấm; tình trạng biến dạng và khả năng tiếp cận cốt thép.

Bản đồ hư hỏng không chỉ phục vụ nghiệm thu. Nó giúp phân biệt hư hỏng cục bộ với hư hỏng có tính hệ thống. Nếu nhiều dầm cùng nứt tại vùng mô men lớn, nguyên nhân có thể liên quan đến tải trọng hoặc cấu tạo. Nếu bê tông bong dọc theo cốt thép tại khu vực ẩm, khả năng ăn mòn cần được đặt lên trước.

2. Đục bỏ bê tông không đạt

Đục đến nền bê tông đặc chắc. Không dừng tại ranh giới nhìn bằng mắt. Bê tông phía sau lớp bong có thể đã mất liên kết dù chưa tách khỏi cấu kiện.

Khi vùng hư hỏng gần cốt thép chịu lực chính, phải tạo khoảng trống tối thiểu 15 mm phía trong thanh thép trước khi làm sạch và thi công lớp kết nối. Mép sửa chữa cần được tạo hình để lớp vữa mới có chiều dày ổn định, tránh kết thúc bằng một mép mỏng như lưỡi dao.

3. Làm sạch và đánh giá cốt thép

Cốt thép phải được làm sạch sản phẩm ăn mòn trong phạm vi cần thiết. Sau đó, tiết diện thực tế của thanh thép phải được đánh giá nếu có dấu hiệu mất kim loại.

Nếu thanh thép bị giảm tiết diện, có thể cần phương án bổ sung như nối thép, thay thế cục bộ hoặc gia cường bằng hệ khác. Không thể dùng lớp bảo vệ Sika Monotop 610 để bù lại phần tiết diện thép đã bị ăn mòn. Vật liệu bảo vệ ngăn cơ chế tiếp diễn; nó không tái tạo kim loại.

4. Thi công lớp kết nối và bảo vệ

Sika Monotop 610 được dùng như lớp kết nối và lớp bảo vệ cốt thép trong hệ sửa chữa. Định mức phải được kiểm soát theo diện tích và chiều dày, không ước lượng bằng số lần quét.

Lớp kết nối cần được thi công trên nền đã chuẩn bị đúng trạng thái. Nếu lớp này bị khô hoàn toàn trước khi đắp vữa, cần tuân thủ yêu cầu của hệ sản phẩm về thời gian thi công tiếp theo. Không tự ý kéo dài thời gian chờ rồi xem lớp kết nối như lớp sơn lót thông thường.

5. Đắp vữa và khôi phục hình học

Vữa sửa chữa phải được ép chặt vào nền, đặc biệt tại vùng sau cốt thép và các góc khuất. Khoang rỗng phía sau thanh thép sẽ trở thành điểm tập trung ứng suất và đường dẫn nước.

Với Sika Monotop R, cần kiểm soát chiều dày tối đa khoảng 20 mm cho mỗi lớp trên bề mặt đứng và ngang. Nếu cần chiều dày lớn, thi công nhiều lớp hoặc chuyển sang vật liệu phù hợp hơn như Sika Monotop 615 HB cho vùng có chiều dày lớn.

Không kéo phẳng bề mặt khi vữa đã bắt đầu mất khả năng tạo hình. Tác động cơ học ở thời điểm này có thể làm phá vỡ cấu trúc lớp ngoài, tạo vùng bột hoặc làm bong lớp mặt.

6. Bảo dưỡng và nghiệm thu

Vữa gốc xi măng cần được bảo dưỡng theo điều kiện môi trường và yêu cầu hệ vật liệu. Nắng gắt, gió mạnh hoặc mất nước nhanh làm tăng nguy cơ co ngót bề mặt. Mặt vữa cứng nhanh không chứng minh rằng toàn bộ tiết diện đã đạt cường độ thiết kế.

Nghiệm thu cần quan sát:

• Độ đặc chắc và mức độ lấp đầy vùng sửa chữa.
• Sự liên tục của lớp vật liệu quanh cốt thép.
• Không có túi rỗ, vết nứt co ngót bất thường hoặc vùng tách lớp.
• Hình học tiết diện sau phục hồi.
• Điều kiện bề mặt trước khi chuyển sang bước gia cường nếu có.

Gia cường bằng SikaWrap-231C: lực kéo phải được truyền vào nền

Sợi carbon có mô đun đàn hồi cao. Điều đó cho phép tạo ra lớp chịu kéo ngoài với chiều dày nhỏ. Nhưng mô đun cao cũng làm hệ nhạy với khuyết tật liên kết. Khi lực không truyền đều, ứng suất tập trung tại vùng rỗng, mép vải, đầu neo hoặc góc chuyển tiếp.

Sikadur-330 không chỉ là chất dính

Trong quy trình dán SikaWrap-231C, Sikadur-330 được dùng làm lớp lót và lớp phủ kết dính. Định mức cho lớp lót đầu tiên khoảng 0,7–1,2 kg/m². Các lớp phủ kế tiếp khoảng 0,5 kg/m².

Định mức phải được điều chỉnh theo độ nhám và độ hút của bề mặt. Thiếu keo có thể làm vải không được thấm ướt đầy đủ. Thừa keo tạo lớp quá dày, tăng khối lượng nhựa nhưng không đồng nghĩa với tăng khả năng chịu lực. Mục tiêu là tạo liên kết liên tục giữa bê tông, nhựa epoxy và sợi carbon, không phải phủ càng nhiều càng tốt.

Hướng sợi quyết định cơ chế gia cường

Sợi carbon chịu kéo tốt nhất theo phương sợi. Vì vậy, hướng dán phải bám theo đường truyền lực cần tăng cường.

• Dải dán theo đáy dầm thường phục vụ cơ chế chịu kéo uốn.
• Bố trí quanh vùng chịu cắt cần tuân thủ hình thức neo và hướng sợi theo thiết kế.
• Gia cường cột có thể liên quan đến khả năng kiềm chế biến dạng ngang và tăng sức chịu nén, nhưng không được suy diễn từ một cấu hình dán sang mọi loại cột.
• Vùng neo đầu dải phải được tính toán để tránh bong tách trước khi sợi đạt khả năng chịu kéo.

Chồng nối vải theo hướng sợi chịu lực phải đạt tối thiểu 100 mm. Mối nối ngắn hơn làm giảm chiều dài truyền lực và tạo vị trí gián đoạn. Việc chồng nối không đúng hướng hoặc đặt tại vùng ứng suất lớn có thể làm mất hiệu quả của cả dải gia cường.

Kiểm soát bề mặt trước khi dán

Bề mặt bê tông phải đạt sức căng bám dính tối thiểu 1,0 N/mm². Đây là thông số cần được kiểm tra bằng phương pháp phù hợp, không thay thế bằng đánh giá cảm quan.

Không dán vải lên:

• Bê tông mủn hoặc còn lớp hồ xi măng yếu.
• Bề mặt có dầu, mỡ hoặc hóa chất.
• Nền đang rỉ nước hoặc có nước tự do.
• Vùng sửa chữa chưa đủ ổn định.
• Các góc sắc chưa được xử lý.
• Vùng có vết nứt đang phát triển nhưng chưa có phương án kiểm soát chuyển vị.

Nếu kết quả thử cho thấy phá hủy xảy ra trong bê tông nền tại mức dưới 1,0 N/mm², vấn đề nằm ở chất lượng nền chứ không nằm ở lượng keo. Tăng Sikadur-330 không thể biến bê tông yếu thành bê tông đặc chắc.

Hệ sợi carbon chỉ mạnh khi nền bê tông đủ mạnh để giữ nó. Mọi phương án bỏ qua điều kiện mặt nền đều đang chuyển phá hủy sang vị trí khó quan sát hơn.

Những sai lệch thi công thường làm hỏng hệ sửa chữa

Sai lệch không phải lúc nào cũng tạo ra dấu hiệu ngay sau khi hoàn thành. Một số lỗi chỉ xuất hiện khi cấu kiện chịu tải, chịu ẩm hoặc trải qua chu kỳ nhiệt độ.

Trát phủ khi chưa xử lý cốt thép

Đây là lỗi có cơ chế phá hủy rõ ràng. Sản phẩm ăn mòn tiếp tục nở thể tích bên dưới lớp vữa. Áp suất nội tại làm tái nứt và bong lớp sửa chữa. Bề mặt mới có thể phẳng, nhưng tiết diện thép vẫn giảm và quá trình ăn mòn vẫn tiếp diễn.

Đắp vữa vượt chiều dày cho phép

Với Sika Monotop R, thi công dày hơn khoảng 20 mm trong một lớp trên bề mặt đứng và ngang có thể làm tăng nguy cơ co ngót, trượt hoặc tách lớp. Nếu vùng cần sửa chữa dày, phải chia lớp hoặc sử dụng vật liệu có khả năng thi công chiều dày lớn hơn như Sika Monotop 615 HB, với giới hạn đến 60 mm mỗi lớp theo hướng dẫn.

Dán SikaWrap trên nền chưa đạt lực bám dính

Đây là sai lệch nghiêm trọng trong gia cường. Vải carbon có cường độ kéo trung bình 4.300 N/mm² và mô đun đàn hồi 230.000 N/mm², nhưng các thông số đó chỉ có ý nghĩa khi lực được truyền qua lớp Sikadur-330 vào bê tông.

Nền không đạt 1,0 N/mm² sẽ tạo ra phá hủy mặt tiếp giáp hoặc phá hủy bê tông gần bề mặt. Sợi chưa kịp phát huy khả năng chịu kéo đã bị kéo bật khỏi cấu kiện.

Chồng nối thiếu chiều dài

Mối nối theo hướng sợi chịu lực cần tối thiểu 100 mm. Chồng nối ngắn hơn làm giảm vùng truyền ứng suất. Trong điều kiện tải trọng lặp lại, vùng nối có thể trở thành điểm khởi đầu của bong tách.

Dùng vữa sửa chữa để xử lý nứt đang phát triển

Vữa sửa chữa có thể khôi phục vùng bê tông đã mất. Nó không phải vật liệu để hấp thụ chuyển vị không xác định. Nếu vết nứt liên quan đến lún, võng, tải trọng hoặc chuyển vị nhiệt, cần xử lý cơ chế gây nứt trước khi làm kín hoặc gia cường.

Thi công theo tên sản phẩm thay vì theo hệ vật liệu

Một sản phẩm không hoạt động độc lập trong mọi cấu hình. Lớp nền, lớp kết nối, vữa sửa chữa, lớp bảo vệ cốt thép, keo epoxy và vải carbon phải tương thích trong cùng quy trình. Trộn vật liệu từ nhiều hệ khác nhau mà không có đánh giá kỹ thuật sẽ tạo ra rủi ro về độ bám dính, mô đun đàn hồi, co ngót và độ bền lâu.

Cần những dữ liệu nào trước khi quyết định gia cường?

Gia cường bằng sợi carbon không nên được quyết định chỉ từ ảnh chụp vết nứt. Cần có dữ liệu đủ để xác định cấu kiện đang thiếu ở đâu và phương án mới sẽ truyền lực như thế nào.

Các nhóm dữ liệu cần được xem xét gồm:

• Kích thước thực tế của dầm, cột, sàn và vị trí gối.
• Sơ đồ chịu lực, khẩu độ và điều kiện liên kết.
• Tải trọng hiện hữu và tải trọng dự kiến.
• Vị trí, hướng và mức độ của vết nứt.
• Mức độ bong bật, rỗ tổ ong và suy giảm tiết diện.
• Tình trạng cốt thép sau khi mở kiểm tra.
• Khả năng chịu lực còn lại của tiết diện.
• Điều kiện ẩm, thấm và tác nhân gây ăn mòn.
• Sức căng bám dính của nền tại vùng dự kiến dán sợi.
• Chiều dài neo, vùng chồng nối và chi tiết kết thúc dải gia cường.

Thiết kế gia cường phải được kỹ sư kết cấu kiểm tính riêng cho từng công trình. Các hướng dẫn như ACI 440.2R-08 hoặc TR55 có thể là cơ sở tham khảo kỹ thuật, nhưng không thay thế bản tính cụ thể. Không có một chiều rộng dải, số lớp vải hoặc chiều dài dán cố định cho mọi dầm và mọi cột.

Đặc biệt, cần phân biệt giữa tăng khả năng chịu lực và khôi phục khả năng chịu lực ban đầu. Một cấu kiện bị ăn mòn cốt thép có thể cần sửa chữa tiết diện trước, sau đó mới gia cường. Nếu dán sợi carbon khi phần bê tông yếu và cốt thép hư hỏng chưa được xử lý, hệ mới sẽ làm việc trên một nền chưa phục hồi.

Trình tự kiểm soát tại công trường

Một quy trình kiểm soát có thể được tổ chức theo các điểm dừng kỹ thuật sau:

1. Điểm dừng khảo sát: xác nhận bản đồ hư hỏng, nguyên nhân dự kiến và phạm vi cần mở kiểm tra.

2. Điểm dừng đục phá: nghiệm thu nền bê tông đặc chắc, biên vùng sửa chữa và khoảng mở quanh cốt thép.

3. Điểm dừng cốt thép: xác nhận mức độ làm sạch, tình trạng tiết diện và phương án xử lý ăn mòn.

4. Điểm dừng lớp bảo vệ: kiểm soát chiều dày và độ phủ của Sika Monotop 610.

5. Điểm dừng đắp vữa: xác nhận loại vữa, chiều dày từng lớp, độ đặc chắc và hình học phục hồi.

6. Điểm dừng nền gia cường: kiểm tra độ sạch, độ nhám, góc chuyển tiếp và sức căng bám dính tối thiểu 1,0 N/mm².

7. Điểm dừng dán sợi: kiểm soát hướng sợi, lượng Sikadur-330, độ thấm ướt, bọt khí và chiều dài chồng nối tối thiểu 100 mm.

8. Điểm dừng nghiệm thu: kiểm tra liên tục của dải gia cường, vùng neo, mép kết thúc và các dấu hiệu bong rỗ.

Mỗi điểm dừng phải có hồ sơ ghi nhận. Không nên chuyển sang bước kế tiếp chỉ vì tiến độ thi công yêu cầu. Khi lớp vữa đã phủ kín cốt thép hoặc lớp epoxy đã che bề mặt bê tông, việc kiểm tra lại sẽ khó hơn và chi phí sửa sai tăng lên.

Kết luận: vật liệu đúng chỉ là điều kiện đầu tiên

Sửa chữa và gia cường kết cấu bê tông bằng vật liệu Sika cần được triển khai như một quy trình phục hồi có kiểm soát, không phải một công việc trát phủ hoặc dán tăng cứng đơn giản.

Sika Monotop 610 xử lý vai trò lớp kết nối và bảo vệ cốt thép. Sika Monotop R phục hồi vùng bê tông hư hỏng trong chiều dày phù hợp. Sika Monotop 615 HB dành cho vùng sửa chữa dày hơn. SikaWrap-231C kết hợp Sikadur-330 tạo hệ gia cường chịu kéo ngoài với yêu cầu nghiêm ngặt về nền, hướng sợi, lượng keo và chiều dài chồng nối.

Các thông số phải được đọc cùng điều kiện áp dụng:

• Sika Monotop R đạt cường độ nén tối thiểu 15,0 N/mm² ở 1 ngày và 45,0 N/mm² ở 28 ngày.
• Sika Monotop R cần được kiểm soát chiều dày, thông thường tối đa khoảng 20 mm mỗi lớp trên bề mặt đứng và ngang.
• Sika Monotop 615 HB có thể thi công đến 60 mm mỗi lớp trong vùng sửa chữa chiều dày lớn.
• Sika Monotop 610 có định mức khoảng 1,5–2,0 kg/m² cho lớp kết nối.
• SikaWrap-231C có cường độ kéo trung bình 4.300 N/mm² và mô đun đàn hồi 230.000 N/mm².
• Nền dán sợi phải đạt sức căng bám dính tối thiểu 1,0 N/mm².
• Mối nối chồng theo hướng sợi chịu lực phải đạt tối thiểu 100 mm.

Khuyến cáo thi công phải được giữ ở mức cứng rắn: không che phủ bê tông yếu, không bỏ qua cốt thép ăn mòn, không dán sợi lên nền chưa kiểm tra và không dùng vữa sửa chữa để thay thế thiết kế gia cường. Kết cấu chỉ được xem là đã phục hồi khi nguyên nhân phá hủy được xử lý, đường truyền lực được xác định và từng lớp vật liệu làm việc đúng chức năng của nó.
