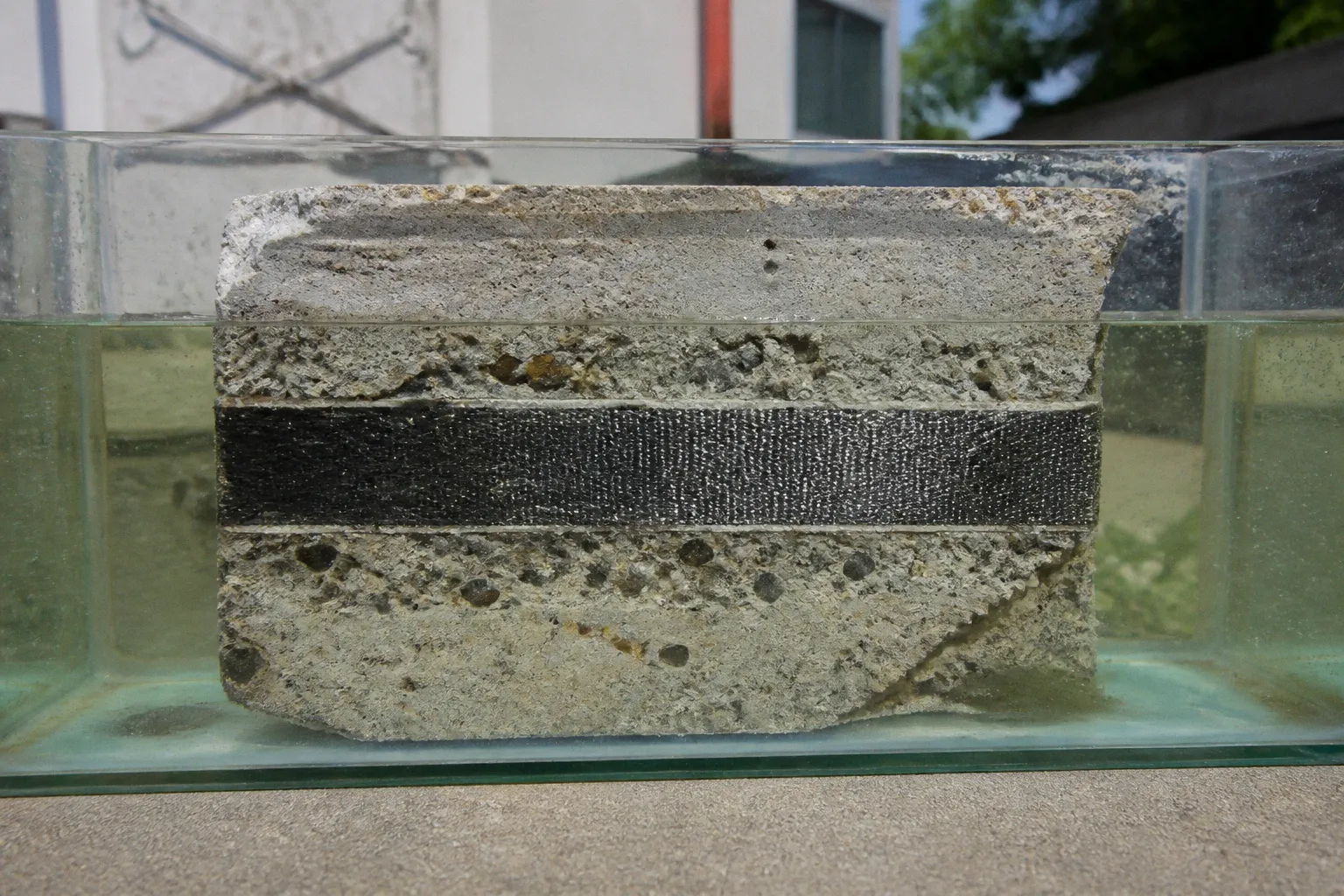

Sợi carbon gia cường bê tông có bền như quảng cáo?

Với nhà xưởng, kho hàng, bãi đỗ xe hay công trình đang vận hành, lựa chọn thứ hai không chỉ tốn chi phí vật liệu. Nó còn kéo theo bụi, tiếng ồn, ảnh hưởng đến dây chuyền và nhiều hạng mục phải tháo dỡ liên quan.

Sợi carbon nhìn mỏng, nhẹ và không tạo cảm giác “chắc” theo cách một bản thép dày tạo ra. Nhưng trong hệ gia cường kết cấu bằng sợi carbon, độ bền không nằm ở việc miếng vật liệu có dày hay nặng đến đâu. Khả năng làm việc của toàn bộ hệ phụ thuộc vào thiết kế, hướng đặt vật liệu, chất lượng bê tông, lớp keo epoxy, điều kiện môi trường và quy trình thi công.

Vì vậy, không nên hỏi sợi carbon có bền như quảng cáo hay không theo một con số duy nhất. Câu hỏi đúng hơn là: hệ CFRP được thiết kế cho dạng hư hỏng nào, được liên kết với bê tông ra sao và có được bảo vệ trong suốt thời gian khai thác hay không?

Cơ chế chịu lực vượt trội: Tại sao sợi carbon thay thế được thép truyền thống?

Sợi carbon có tỷ lệ cường độ trên trọng lượng rất cao. So với thép, vật liệu này nhẹ hơn đáng kể, không bị ăn mòn theo cơ chế oxy hóa như thép và có thể được đưa vào những vị trí mà việc tăng tiết diện kết cấu hoặc bổ sung thép gặp nhiều hạn chế.

Tuy nhiên, nói sợi carbon “thay thế thép” cần được hiểu đúng. Sợi carbon không phải vật liệu có thể tùy ý đặt vào bất kỳ vị trí nào để thay cho cốt thép. Nó là một giải pháp gia cường bổ sung, làm việc cùng kết cấu bê tông cốt thép hiện hữu. Kỹ sư phải xác định kết cấu đang thiếu khả năng chịu uốn, chịu cắt, chịu nén, chịu rung động hay chỉ cần kiểm soát nứt. Mỗi dạng hư hỏng sẽ cần một cấu hình vật liệu và cách dán khác nhau.

Khi gia cường dầm chịu uốn

Ở dầm chịu uốn, vùng bê tông phía dưới thường chịu kéo. Khi dán tấm hoặc bản sợi carbon theo phương dọc ở mặt dưới dầm, vật liệu có thể tham gia chịu kéo và hỗ trợ phần cốt thép hiện hữu. Đây là cách sử dụng phổ biến của tấm Sika CarboDur trong các cấu hình gia cường chịu uốn, với điều kiện sức chịu tải của bê tông, cốt thép và liên kết được tính toán đồng thời.

Tấm Sika CarboDur S512 là loại bản carbon cứng, thường có bề rộng khoảng 50 mm và chiều dày khoảng 1,2 mm theo cấu hình sản phẩm phổ biến. Các mã như S1012 hoặc S1512 có bề rộng lớn hơn trong cùng nhóm sản phẩm, nhưng không nên chỉ nhìn vào tên mã để tự kết luận số lượng tấm cần dùng. Kích thước, số lượng, khoảng cách và chiều dài neo đều phải căn cứ vào hồ sơ thiết kế và tài liệu kỹ thuật tương ứng.

Điểm cần lưu ý là tấm carbon không tự động làm dầm “khỏe hơn” ngay sau khi được dán lên. Nếu bê tông nền yếu, bề mặt có lớp hồ xi măng, bụi hoặc vùng rỗng, lực kéo trong tấm không truyền được vào dầm. Khi đó, vật liệu có cường độ cao đến đâu cũng không thể phát huy đúng khả năng.

Khi dầm có nguy cơ chịu cắt

Gia cường chịu cắt phức tạp hơn gia cường chịu uốn. Vết nứt xiên trong dầm không chỉ liên quan đến một dải vật liệu dán dọc theo thân dầm. Khả năng chịu cắt còn phụ thuộc vào hình dạng dầm, cốt đai, chiều cao vùng chịu lực, trạng thái nứt, vùng neo và sự tương thích giữa cấu hình gia cường với cơ chế phá hoại dự kiến.

Do đó, không nên khẳng định rằng cứ dán Sika CarboDur S512 dọc theo thân dầm là có thể chống nứt xiên hoặc tăng khả năng chịu cắt một cách đáng kể. Trong nhiều cấu hình, vật liệu vải carbon như SikaWrap-231 C được bố trí theo dạng dải đứng, dải nghiêng, chữ U hoặc bọc quanh dầm để tạo thành cơ chế gia cường chịu cắt. Cách bố trí cụ thể phải do kỹ sư thiết kế xác định, đặc biệt ở vị trí gối, nơi lực cắt thường lớn và chiều dài neo bị hạn chế.

Với dầm chịu tải trọng động, rung động hoặc tải thay đổi theo thời gian, yêu cầu thiết kế càng không thể giản lược thành việc chọn một mã vật liệu rồi dán theo kinh nghiệm. Cần xem xét trạng thái khai thác, biên độ dao động, hiện trạng nứt, điều kiện bám dính và khả năng bảo vệ lớp gia cường. Một bản carbon phù hợp cho gia cường uốn không mặc nhiên phù hợp cho mọi bài toán chịu cắt.

Sợi carbon có thể rất mạnh, nhưng khả năng chịu lực của hệ gia cường chỉ được xác định khi vật liệu, hướng dán, vùng neo và bê tông nền cùng làm việc đúng như thiết kế.

Sợi carbon làm việc cùng bê tông, không làm việc một mình

Cốt lõi của hệ gia cường là đường truyền lực. Tải trọng từ kết cấu phải truyền qua lớp keo vào sợi carbon, sau đó sợi carbon tiếp tục phân bố và mang phần lực kéo hoặc lực bao giữ theo cấu hình đã tính toán. Bất kỳ mắt xích nào trong chuỗi này yếu đi, hiệu quả chung đều bị giới hạn.

Đó là lý do các thông số về cường độ kéo hàng nghìn MPa của sợi carbon không nên được dùng như một lời bảo đảm độc lập. Trong kết cấu thật, hệ thường không phá hoại vì sợi carbon bị kéo đứt trước tiên. Các dạng phá hoại có thể liên quan đến bong tách ở bề mặt bê tông, phá hoại lớp keo, tuột neo, nứt bê tông hoặc bê tông không đủ khả năng tiếp nhận lực truyền vào.

Tuổi thọ thực tế và khả năng chống ăn mòn trong môi trường khắc nghiệt

Một ưu điểm rõ ràng của CFRP là sợi carbon không bị gỉ theo cách thép bị gỉ. Đây là khác biệt đáng kể ở công trình ven biển, khu vực có hơi muối, nhà máy xử lý nước, bể chứa, tầng hầm ẩm hoặc các vị trí mà nước thường xuyên tiếp cận kết cấu.

Khi thép bị ăn mòn, sản phẩm ăn mòn có thể làm tăng thể tích, gây nứt và bong lớp bê tông bảo vệ. Với sợi carbon, nguy cơ này không diễn ra theo cùng cơ chế. Vì thế, trong một số môi trường, giải pháp gia cường bằng CFRP có thể giảm đáng kể rủi ro liên quan đến ăn mòn của vật liệu gia cường.

Nhưng khả năng chống ăn mòn của sợi carbon không có nghĩa toàn bộ hệ thống miễn nhiễm với môi trường. Lớp keo epoxy, lớp phủ bảo vệ, mép dán, vị trí neo và chính bê tông nền vẫn chịu tác động của nhiệt độ, độ ẩm, tia cực tím, hóa chất và chu kỳ nóng lạnh. Nếu nước xâm nhập vào vùng liên kết hoặc bê tông phía sau tiếp tục xuống cấp, tuổi thọ của hệ không thể chỉ tính bằng tuổi thọ riêng của sợi.

Tuổi thọ thiết kế không phải lời hứa cố định

Nhiều tài liệu kỹ thuật và hồ sơ dự án có thể đề cập đến tuổi thọ thiết kế dài hàng chục năm, thậm chí hướng tới thời gian khai thác tương đương tuổi thọ còn lại của công trình. Tuy nhiên, đây là kết quả của một hệ điều kiện: vật liệu phù hợp, thiết kế đúng, thi công đạt yêu cầu, môi trường được đánh giá và lớp bảo vệ được duy trì.

Không nên chuyển một con số tuổi thọ thiết kế trong điều kiện kiểm soát thành cam kết rằng mọi công trình dán carbon đều sẽ bền như nhau. Nhà xưởng gần biển, tầng hầm có nước thấm, bể chứa hóa chất và dầm trong môi trường khô ráo sẽ có yêu cầu bảo vệ khác nhau.

Khi đánh giá tuổi thọ sợi carbon gia cường, nên tách thành ba lớp:

• Sợi carbon: có khả năng chống ăn mòn tốt và giữ vai trò chịu lực chính trong cấu hình được thiết kế.
• Lớp liên kết: keo epoxy phải duy trì khả năng bám dính, không bị suy giảm bởi nhiệt, ẩm hoặc hóa chất vượt quá điều kiện cho phép.
• Kết cấu nền và lớp bảo vệ: bê tông phải đủ đặc chắc, vùng nứt hoặc thấm phải được xử lý, còn hệ gia cường cần được bảo vệ khỏi va đập và tác động môi trường không phù hợp.

Nếu chỉ kiểm tra lớp vải hoặc tấm carbon mà bỏ qua hai lớp còn lại, việc đánh giá độ bền sẽ thiếu cơ sở.

Nhiệt độ và lửa là giới hạn cần tính đến

Sợi carbon không cháy theo cách vật liệu hữu cơ thông thường, nhưng nhựa nền và keo epoxy có thể bị ảnh hưởng khi nhiệt độ tăng cao. Khi nhiệt độ vượt quá giới hạn làm việc của hệ liên kết, khả năng truyền lực giữa bê tông và vật liệu gia cường có thể suy giảm.

Vì vậy, công trình có yêu cầu chống cháy hoặc nằm trong khu vực có nguy cơ nhiệt cao cần được bổ sung giải pháp bảo vệ phù hợp. Không thể lấy khả năng chống ăn mòn của sợi carbon để suy ra khả năng chịu lửa của cả hệ. Đây là hai vấn đề khác nhau và phải được xử lý bằng hai nhóm yêu cầu khác nhau.

Vai trò sống còn của keo epoxy và kỹ thuật xử lý bề mặt bê tông

Trong thi công CFRP, phần dễ bị xem nhẹ thường không phải tấm carbon mà là bề mặt bê tông bên dưới. Một bề mặt nhìn có vẻ sạch bằng mắt thường chưa chắc đã đủ điều kiện để tạo liên kết. Lớp hồ xi măng yếu, sơn cũ, dầu, bụi mịn, rêu mốc, bê tông bị cacbonat hóa hoặc vùng rỗng đều có thể trở thành mặt phá hoại.

Nếu keo chỉ bám vào lớp bụi hoặc lớp bê tông yếu, bản thân keo có thể vẫn còn nguyên nhưng hệ đã mất khả năng truyền lực. Vì thế, kiểm tra bề mặt cần hướng đến việc loại bỏ lớp yếu và tạo ra nền bê tông đặc chắc, sạch, khô hoặc đạt điều kiện ẩm theo yêu cầu của hệ vật liệu.

Những bước không nên rút gọn

Quy trình thực tế có thể thay đổi theo từng dự án, nhưng thường cần bao gồm các công việc sau:

1. Khảo sát và xác định vùng bê tông cần xử lý.

Không nên dán phủ lên bề mặt chưa biết rõ tình trạng. Các khu vực rỗng, bong, nứt sâu, thấm nước hoặc có cốt thép lộ ra cần được đánh giá và sửa chữa trước.

2. Mài hoặc chuẩn bị bề mặt bằng phương pháp phù hợp.

Lớp bê tông yếu, sơn cũ, vữa thừa và tạp chất phải được loại bỏ. Mục tiêu không phải là làm bề mặt bóng nhẵn, mà là tạo nền sạch, chắc và có độ nhám phù hợp để keo bám vào bê tông.

3. Sửa chữa khuyết tật cục bộ.

Vết lõm, rỗ tổ ong, cạnh vỡ và vùng thiếu phẳng cần được sửa bằng vật liệu tương thích. Với vị trí sâu hoặc có dấu hiệu hư hỏng do ăn mòn cốt thép, không thể chỉ trét một lớp keo rồi dán carbon lên trên.

4. Kiểm soát bụi và tạp chất.

Sau khi mài, bụi phải được hút sạch bằng thiết bị phù hợp. Chổi quét hoặc giẻ ẩm không phải lúc nào cũng loại bỏ được bụi mịn trong lỗ rỗng của bê tông.

5. Kiểm tra điều kiện thi công.

Nhiệt độ, độ ẩm, tình trạng khô hoặc ẩm của nền, thời gian thi công và thời gian chờ giữa các lớp đều phải theo tài liệu kỹ thuật của sản phẩm. Keo epoxy có thời gian thi công hữu hạn; pha trộn quá nhiều một lần hoặc để vật liệu quá lâu trước khi dán đều làm tăng rủi ro.

6. Pha trộn đúng tỷ lệ và đúng phương pháp.

Keo hai thành phần phải được trộn đồng đều theo hướng dẫn. Tự ý thêm dung môi để làm keo loãng hơn có thể thay đổi tính chất vật liệu và ảnh hưởng đến khả năng liên kết.

7. Dán và lăn ép đúng kỹ thuật.

Với vải carbon, keo phải thấm và bao phủ sợi theo đúng cấu hình. Con lăn chuyên dụng được dùng để đẩy bọt khí, giúp vải tiếp xúc đều với nền. Vị trí chồng mí, chiều dài neo và số lớp không được quyết định tùy tiện tại công trường.

Sikadur-330 thường được sử dụng trong hệ vải SikaWrap theo cấu hình tương ứng, còn Sikadur-30 là keo kết cấu dùng để dán các bản Sika CarboDur theo hướng dẫn của hệ sản phẩm. Không nên coi hai loại keo này là có thể hoán đổi cho nhau chỉ vì đều là epoxy hai thành phần.

Không có ngưỡng “suy giảm vài phần trăm” áp dụng cho mọi công trình

Sợi carbon có thể đạt cường độ kéo rất cao, nhưng không thể kết luận rằng chỉ cần lớp keo suy giảm một tỷ lệ nhỏ là toàn bộ hệ thống lập tức mất tác dụng. Khả năng làm việc còn phụ thuộc vào dạng tải, diện tích liên kết, chiều dài neo, độ nhám và cường độ bê tông, cấu hình vật liệu, nhiệt độ cũng như cơ chế phá hoại đang xét.

Điều cần nói chính xác hơn là: suy giảm liên kết có thể làm giảm khả năng truyền lực và thay đổi cơ chế phá hoại của hệ. Mức độ ảnh hưởng phải được đánh giá theo thiết kế, tài liệu kỹ thuật và kết quả kiểm tra thực tế, không nên áp một ngưỡng tuyệt đối cho mọi tình huống.

Đây cũng là lý do những lời quảng cáo kiểu “dán carbon bền một trăm năm” cần được xem xét cùng với điều kiện đi kèm. Một cam kết có giá trị phải trả lời được các câu hỏi về nền bê tông, loại keo, cấu hình dán, lớp bảo vệ, điều kiện nhiệt ẩm và công tác kiểm tra sau thi công.

Keo epoxy không phải phần phụ của hệ gia cường. Nó là nơi lực được truyền từ bê tông sang sợi carbon, nên mọi sai sót ở bề mặt và pha trộn đều có thể trở thành điểm yếu của toàn bộ giải pháp.

Giải mã hiệu quả gia cường cột: Vì sao bọc toàn diện là bắt buộc?

Cơ chế gia cường cột bằng vải carbon khác với việc dán bản carbon ở mặt dưới dầm. Khi cột chịu nén dọc trục, bê tông có xu hướng nở ngang, đặc biệt khi bắt đầu xuất hiện biến dạng lớn và nứt vi mô. Lớp vải CFRP bọc quanh cột tạo ra hiệu ứng đai giữ, hạn chế sự nở hông và giúp bê tông làm việc ổn định hơn trong vùng chịu nén.

Muốn tạo ra hiệu ứng này, sợi phải tạo thành vòng bao liên tục quanh tiết diện. Dán vài dải rời rạc lên hai mặt cột hoặc dán hình chữ U không thể được xem là tương đương với bọc kín toàn chu vi. Những cấu hình dán cục bộ có thể được dùng cho mục đích khác nếu kỹ sư có tính toán riêng, nhưng không nên gọi chúng là giải pháp bọc cột chống nở hông theo nghĩa đầy đủ.

Cột tròn và cột vuông không làm việc giống nhau

Cột tròn thường thuận lợi hơn cho việc bọc CFRP vì lực bao được phân bố tương đối đồng đều quanh chu vi. Với cột vuông hoặc chữ nhật, các góc tạo ra sự tập trung ứng suất và làm giảm hiệu quả bao giữ. Do đó, góc cột thường phải được bo tròn với bán kính phù hợp trước khi dán vải.

Bán kính bo góc không nên chọn theo cảm tính. Nếu góc quá sắc, vải có thể bị gập, khó ép sát và dễ tạo khoảng rỗng. Nếu bề mặt góc bị vỡ hoặc không đồng đều, lực bao cũng không được truyền ổn định. Ngoài ra, cần xem xét tỷ lệ giữa kích thước các cạnh, mức độ lệch tâm của tải và tình trạng nứt của cột.

Vải SikaWrap-231 C dùng ở đâu?

SikaWrap-231 C là vải sợi carbon dẻo, phù hợp với các bề mặt cần uốn theo hình học của kết cấu. Không nên mô tả vật liệu này bằng các định lượng 200 hoặc 300 g/m² nếu chưa đối chiếu đúng tài liệu của mã hàng. Với SikaWrap-231 C, cần kiểm tra đúng thông số kỹ thuật của sản phẩm, bao gồm định lượng danh nghĩa, chiều rộng cuộn, hướng sợi, số lớp cần thiết và loại nhựa dùng cùng hệ.

Vải dẻo có ưu thế khi bọc cột, xử lý bề mặt cong hoặc tạo cấu hình gia cường chịu cắt cho dầm. Nhưng chính vì có thể cắt và thi công linh hoạt, nó cũng dễ bị dùng sai. Cắt vải không đúng hướng sợi, thiếu chiều dài neo, chồng mí không đủ hoặc không làm phẳng các nếp gấp đều có thể làm giảm hiệu quả.

Đối với cột, hướng sợi thường được bố trí theo phương tạo ra lực bao quanh tiết diện. Đối với dầm chịu cắt, hướng và hình dạng dải vải phụ thuộc vào cơ chế nứt xiên cũng như khả năng neo tại vùng chịu lực. Không nên lấy một mẫu bọc cột rồi áp dụng cho dầm, hoặc lấy cách dán dầm chịu uốn để xử lý cột chịu nén.

Tiêu chuẩn ACI 440.2R-08 và ứng dụng thực tế với hệ thống Sika

ACI 440.2R-08 là tài liệu hướng dẫn thiết kế và thi công gia cường kết cấu bê tông bằng vật liệu FRP. Tài liệu này cung cấp cơ sở để xem xét nhiều bài toán như gia cường uốn, gia cường cắt, bao giữ cột, kiểm tra liên kết và các giới hạn liên quan đến sử dụng vật liệu composite.

Tuy nhiên, việc ghi tên tiêu chuẩn trong hồ sơ không đồng nghĩa phương án đã đúng. ACI 440.2R-08 là một hướng dẫn kỹ thuật, không thay thế cho khảo sát hiện trạng, tính toán của kỹ sư kết cấu và các yêu cầu pháp lý, tiêu chuẩn hiện hành áp dụng cho dự án tại Việt Nam. Khi sử dụng tài liệu này, cần kiểm tra phiên bản, phạm vi áp dụng và sự phù hợp với điều kiện công trình.

Một hồ sơ gia cường nghiêm túc cần thể hiện ít nhất những nội dung sau:

• Kết cấu hiện hữu đang thiếu khả năng chịu lực ở trạng thái nào.
• Tải trọng trước và sau khi gia cường được xác định ra sao.
• Dạng phá hoại chi phối là uốn, cắt, bong tách, phá hoại neo hay nén bê tông.
• Loại vật liệu được chọn là bản carbon cứng hay vải carbon dẻo.
• Số lớp, hướng sợi, chiều dài neo, vị trí chồng mí và chi tiết kết thúc được bố trí thế nào.
• Bê tông nền, vết nứt, độ phẳng, độ sạch và điều kiện ẩm được kiểm tra ra sao.
• Lớp bảo vệ sau thi công có đáp ứng yêu cầu môi trường và chống va đập hay không.
• Phương pháp nghiệm thu liên kết và cách xử lý vùng không đạt.

Đối chiếu đúng từng sản phẩm trong hệ Sika

Trong nhóm vật liệu Sika thường được dùng cho các giải pháp gia cường, vai trò của từng sản phẩm không giống nhau:

• Sika CarboDur S512: bản carbon cứng, thường dùng trong các cấu hình gia cường chịu uốn khi dán theo phương dọc kết cấu. Thông số kích thước và tính chất phải lấy theo đúng tài liệu của mã sản phẩm.
• Sika CarboDur S1012 và S1512: các bản carbon có bề rộng khác trong cùng nhóm sản phẩm, cần được lựa chọn theo tính toán và chi tiết thiết kế, không chỉ theo diện tích cần phủ.
• SikaWrap-231 C: vải carbon dẻo dùng cho các cấu hình cần uốn theo bề mặt, bọc cột hoặc gia cường dầm theo thiết kế chịu cắt. Định lượng và thông số kỹ thuật phải được đối chiếu theo tài liệu sản phẩm chính thức.
• Sikadur-30: keo epoxy kết cấu dùng cùng hệ bản Sika CarboDur theo hướng dẫn tương ứng.
• Sikadur-330: nhựa epoxy dùng trong hệ vải SikaWrap theo cấu hình được chỉ định.

Một hệ vật liệu đồng bộ giúp giảm rủi ro do sự không tương thích giữa bản carbon, vải và keo. Dù vậy, “đồng bộ” không có nghĩa chỉ cần mua đủ sản phẩm là công trình tự động đạt yêu cầu. Điều quyết định vẫn là hệ thống được dùng đúng mục đích, đúng tỷ lệ, đúng điều kiện thi công và đúng thiết kế.

Nghiệm thu phải kiểm tra cả liên kết

Sau khi thi công, kiểm tra bằng mắt thường chỉ phát hiện được một phần vấn đề. Những nếp gấp lớn, vùng phồng, mép dán hở, vết tràn keo bất thường hoặc khu vực không phủ đủ vật liệu có thể nhận biết bằng quan sát. Nhưng chất lượng liên kết cần được đánh giá bằng phương pháp phù hợp, trong đó có thể bao gồm thử kéo bật tại các vị trí đại diện theo yêu cầu hồ sơ kỹ thuật.

Kết quả thử không nên được đọc như một con số tách rời. Nếu điểm phá hoại nằm trong bê tông nền, điều đó cho biết một điều khác với trường hợp phá hoại tại mặt phân cách keo–bê tông. Việc đánh giá cần do người có chuyên môn thực hiện, đồng thời đối chiếu với yêu cầu của thiết kế và tài liệu kỹ thuật.

Đối với công trình quan trọng, nên lưu lại hồ sơ vật liệu, điều kiện thi công, nhật ký pha keo, thời điểm dán, ảnh chụp từng lớp, vị trí chồng mí và kết quả kiểm tra. Những tài liệu này có giá trị hơn một lời cam kết chung chung về tuổi thọ.

Độ bền thật sự nằm ở cả hệ thống

Sợi carbon có những ưu điểm rất rõ: nhẹ, chịu kéo tốt, chống ăn mòn và có thể thi công trong không gian hạn chế mà không cần tăng đáng kể kích thước kết cấu. Đó là lý do vật liệu này phù hợp với nhiều công trình cần gia cường nhưng vẫn phải duy trì hoạt động.

Nhưng ưu điểm của vật liệu không thể thay thế cho thiết kế. Tấm Sika CarboDur S512 không phải lựa chọn mặc định cho mọi dạng nứt dầm. SikaWrap-231 C không thể được mô tả bằng một định lượng tùy ý hoặc dùng cho mọi cấu hình mà không kiểm tra tài liệu kỹ thuật. Bọc cột bằng vải carbon cũng không đồng nghĩa với việc dán vài mặt cột; hiệu ứng bao giữ chỉ có ý nghĩa khi cấu hình tạo được sự liên tục cần thiết.

Với bọc sợi carbon gia cường cột, điều cần quan tâm là cơ chế chống nở hông, hình dạng tiết diện, góc cột, số lớp, hướng sợi và chi tiết chồng mí. Với tấm sợi carbon gia cường CFRP cho dầm, cần phân biệt rõ bài toán chịu uốn với chịu cắt. Còn khi đánh giá tuổi thọ sợi carbon gia cường, phải xem xét cả keo, bê tông nền, lớp bảo vệ và môi trường khai thác.

Vì vậy, câu trả lời trung thực cho câu hỏi sợi carbon có bền như quảng cáo hay không là: có thể bền lâu, nhưng không phải nhờ riêng sợi carbon. Độ bền thực tế là kết quả của một chuỗi liên tục từ khảo sát, tính toán, lựa chọn vật liệu, xử lý bề mặt, thi công, nghiệm thu đến bảo trì. Nếu một mắt xích bị rút gọn để tiết kiệm thời gian hoặc chi phí, hệ gia cường có thể không đạt được giá trị mà chủ đầu tư kỳ vọng.

Khi được thiết kế và thi công đúng, gia cường kết cấu bằng sợi carbon là một giải pháp đáng cân nhắc cho công trình cần tăng khả năng chịu lực mà không muốn phá dỡ lớn. Còn nếu chỉ mua vật liệu theo tên thương hiệu, dán theo kinh nghiệm và dùng tuổi thọ quảng cáo thay cho hồ sơ tính toán, lớp carbon dù đắt tiền vẫn chỉ là một lớp phủ đẹp mắt trên bề mặt bê tông.
