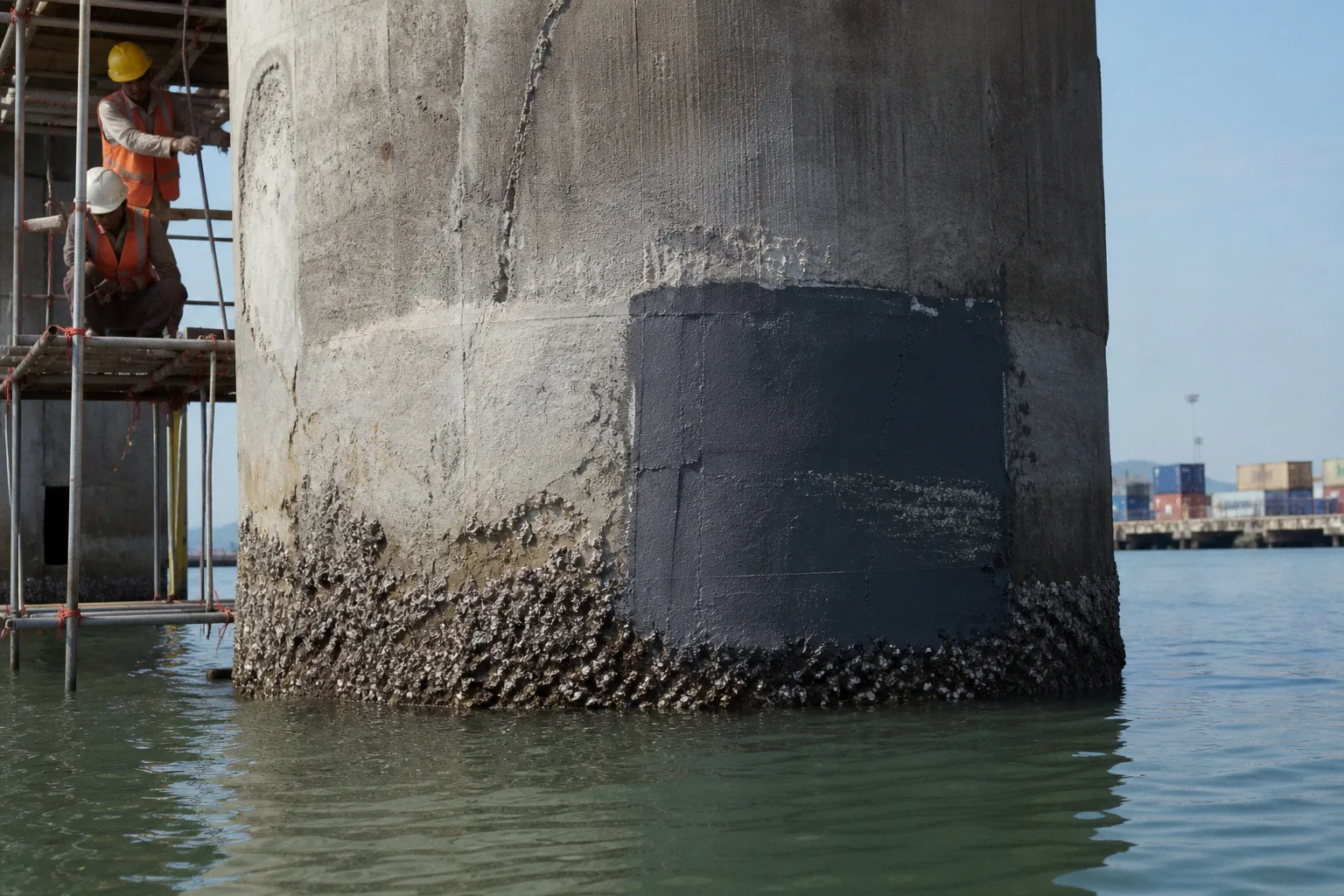

Sai lầm phổ biến nhất mà tôi gặp trên các công trường là đánh giá hiện tượng này như một vết xước thẩm mỹ rồi cho công nhân "trát lại bằng xi măng thường" — một quyết định có vẻ tiết kiệm nhưng thực tế đang đẩy cả kết cấu chịu lực vào một vòng xâm thực không hồi kết. Trong bài viết này, tôi sẽ đi qua từng bước của một quy trình phục hồi đúng chuẩn EN 1504, đồng thời chỉ ra những chỗ mà thói quen thi công cũ mòn đang ngầm phá hoại tuổi thọ công trình.
Khi cốt thép nở thể tích gấp 3–6 lần do rỉ sét, mọi lớp vữa "vá" trên bề mặt chỉ là một miếng băng y tế dán ngoài da vết thương đang chảy máu.
Ăn mòn cốt thép — biến số hóa học mà thợ hay bỏ qua
Cơ chế ăn mòn cốt thép trong môi trường biển không phải là một quá trình đơn lẻ mà là tổ hợp của ít nhất ba phản ứng đi song song: khuếch tán ion clo (Cl⁻), cacbonat hóa do CO₂ từ không khí, và chu kỳ ẩm – khô tại vùng triều. Trong đó, ion clo đóng vai trò phá vỡ màng thụ động (passive film) Fe₂O₃ trên bề mặt thép; CO₂ lại hạ pH của bê tông từ khoảng 12,5 xuống dưới 9, tạo điều kiện cho phản ứng điện hóa xảy ra ngay cả khi hàm lượng clo còn thấp.
Kết quả là sản phẩm rỉ Fe(OH)₂ / Fe(OH)₃ có thể chiếm thể tích gấp 3 đến 6 lần so với thép ban đầu. Áp lực nở này đủ sức bẻ gãy lớp bê tông bảo vệ dày vài centimet, tạo nên vết nứt dọc theo đường thép mà ta thường thấy ngoài hiện trường. Vấn đề không dừng ở đây: một khi lớp bê tông bị bong, tốc độ xâm nhập của clo và CO₂ vào lõi kết cấu tăng vọt vì không còn "lá chắn" ban đầu, dẫn đến hiện tượng thoái hóa tích lũy — chính cái vòng xoáy mà mọi biện pháp vá bề mặt đều không giải quyết được.
Nhiều kỹ sư hiện trường vẫn tin rằng chỉ cần tăng chiều dày lớp bê tông bảo vệ là đủ. Nhưng thực tế chứng minh điều ngược lại: tiêu chuẩn thiết kế cầu biển hiện hành (như TCVN 11823 hay Eurocode 2) yêu cầu lớp bảo vệ cốt thép từ 50 mm trở lên cho kết cấu vùng triều, nhưng chính những công trình 20 năm tuổi với lớp bảo vệ 70–100 mm vẫn xuống cấp nghiêm trọng. Lý do nằm ở chất lượng bê tông — tỷ lệ nước/xi măng, mác chống thấm, và độ đồng nhất khi đổ — chứ không phải ở con số centimet trên bản vẽ. Một bê tông có tỷ lệ nước/xi măng cao sẽ thấm clo nhanh hơn nhiều lần so với bê tông có tỷ lệ thấp, bất kể lớp bảo vệ dày cỡ nào. Đây chính là biến số mà ta thường bỏ qua khi sa đà vào "thay đổi thiết kế lớp bảo vệ" thay vì truy cứu vào chất lượng thi công ban đầu.
Làm sạch cốt thép — nơi đa số sai lầm bắt đầu
Nếu phải chỉ ra một khâu duy nhất mà đội thi công thường cắt giảm để "tiết kiệm thời gian", tôi sẽ không ngần ngại nói đó chính là khâu chuẩn bị bề mặt cốt thép. Trên hầu hết công trường, công nhân chỉ dùng bàn chải sắt cầm tay đánh qua lớp rỉ vàng nâu, rồi lập tức trát vữa lên — một quy trình "đánh bóng" mà tiêu chuẩn EN 1504 quy định rõ là chưa đạt.
Yêu cầu thực tế là bề mặt cốt thép phải đạt độ sạch tương đương SA 2.5 (theo ISO 8501-1) — tức là khi quan sát bằng mắt thường không còn thấy rỉ, vảy cán, lớp sơn cũ, và bề mặt có màu xám ánh kim đồng đều. Trong điều kiện Việt Nam, biện pháp khả thi nhất là thổi cát (sandblasting) hoặc dùng máy phun bi (shot blasting) với thiết bị chuyên dụng. Bàn chải sắt cầm tay chỉ đạt khoảng cấp St 2 — tức là đã loại bỏ rỉ bong, nhưng vẫn còn vết rỉ bám chặt và lớp oxit cũ — không đủ để vữa gốc polymer bám dính lâu dài.
Tại sao độ sạch lại quan trọng đến vậy? Câu trả lời nằm ở cường độ bám dính giữa lớp vữa sửa chữa polymer-ciment và bề mặt thép. Thực nghiệm cho thấy sự chênh lệch giữa hai cấp độ sạch là rất lớn — bề mặt đạt SA 2.5 cho cường độ bám dính vượt trội so với bề mặt chỉ đánh bàn chải, thường gấp hai lần hoặc hơn — một sự khác biệt mà ngay cả kỹ sư giám sát nhiều kinh nghiệm cũng khó phân biệt bằng cảm quan. Sai lầm nằm ở chỗ ta đang đánh giá một bề mặt bằng mắt, nhưng bản chất vấn đề lại là một liên kết hóa – cơ học ở cấp micro mà ta không nhìn thấy.
Để tối ưu hóa khâu này, quy trình tôi thường yêu cầu trên công trường gồm bốn bước: đục bỏ phần bê tông lỏng lẻo quanh cốt thép, thổi cát đạt SA 2.5, kiểm tra đường kính thép còn lại (nếu tiết diện giảm đáng kể cần gia cố thêm), và quét ngay lớp vữa kết nối Sika MonoTop-610 trong vòng 24 giờ để tránh tái oxit hóa. Nếu để cốt thép sạch nằm ngoài trời quá lâu, quá trình oxit hóa quay lại chỉ là vấn đề thời gian.
Khoảng trống 10 mm và 30 mm — con số tưởng nhỏ, hệ quả lớn
Một thông số kỹ thuật mà tôi thấy ít được chú ý đúng mức là khoảng trống tối thiểu giữa cốt thép và bê tông xung quanh sau khi đục phá. Tiêu chuẩn EN 1504 quy định rõ: nếu thanh thép đã lộ ra một nửa đường kính, người thi công phải đục đứt phần bê tông phía dưới cốt thép để tạo khoảng trống tối thiểu 10 mm (trường hợp dùng vữa thi công bằng tay hoặc vữa rót không đá) hoặc 30 mm (trường hợp vữa rót có đá dăm 10 mm).
Tại sao lại phân biệt hai con số này? Với vữa thi công bằng tay, hạt cốt liệu nhỏ có thể len vào khe 10 mm và tạo liên kết cơ học chắc chắn; nhưng với vữa rót có chứa đá dăm 10 mm, kích thước hạt lớn hơn nhiều lần khe hở, buộc phải nới rộng khoảng trống để đảm bảo vữa chảy bao quanh toàn bộ thanh thép mà không để lại bọt khí hoặc lỗ rỗng. Nếu khe quá hẹp, vữa chỉ "ôm" một phía thanh thép, phía còn lại rỗng — và chính những lỗ rỗng này trở thành đường dẫn cho ion clo quay lại tấn công.
Trên thực tế, đục đến đâu để đạt con số 30 mm mới đúng chuẩn là cả một bài toán thi công. Nhiều đội thợ dùng máy cắt tay và đục tay, làm theo cảm tính, kết quả là chỗ đạt 30 mm, chỗ chỉ 15 mm. Hậu quả: ngay tại vị trí khe hẹp, sau vài năm vữa sửa chữa lại bong do không đủ chiều dày bám dính và bị ăn mòn cục bộ. Đây là biến số mà phòng thí nghiệm ít khi mô phỏng được, nhưng tần suất xuất hiện ngoài hiện trường lại rất cao — một minh chứng cho sự cách biệt giữa lý thuyết trên giấy và thực hành tại hiện trường mà ta không thể phớt lờ.
Hệ thống Sika MonoTop — tối ưu hóa từng lớp chức năng
Khi đã chuẩn bị xong bề mặt cốt thép và bê tông, câu hỏi tiếp theo là chọn hệ vữa sửa chữa nào để phục hồi tiết diện và khả năng chịu lực. Hệ thống Sika MonoTop cung cấp một chuỗi sản phẩm có chức năng phân lớp rõ ràng — và việc hiểu đúng sự khác biệt giữa chúng là điều kiện tiên quyết để tránh lạm dụng.
| Sản phẩm | Vai trò chính | Độ dày mỗi lớp | Phương pháp thi công | Ghi chú kỹ thuật |
|---|---|---|---|---|
| Sika MonoTop-610 | Lớp lót kết nối + ức chế ăn mòn cốt thép | Khoảng 1–2 mm | Cọ quét hoặc phun | Gốc xi măng – polymer cải tiến, vừa kết nối bê tông cũ – mới vừa bảo vệ cốt thép |
| Sika MonoTop R | Vữa sửa chữa kết cấu thông dụng | Tối đa 20 mm | Trát tay hoặc phun | Phù hợp chiều dày phổ thông tại cạnh, gờ trụ |
| Sika MonoTop 615 HB | Vữa sửa chữa cường độ cao, khôi phục tiết diện lớn | Tối đa 60 mm | Trát tay hoặc rót | Cho phép đổ một lần trên mặt đứng và trần |
| Sika Refit 2000 | Lớp hoàn thiện bề mặt mịn | Tối đa 2 mm | Trát mỏng | Lớp áo cuối trước khi sơn phủ chống thấm |
Cách dùng đúng là phải xếp chồng theo đúng chức năng: trước tiên quét MonoTop-610 lên cốt thép đã làm sạch như một lớp ức chế ăn mòn bổ sung, đồng thời quét lên bề mặt bê tông cũ để tạo liên kết; sau đó trát MonoTop R hoặc MonoTop 615 HB khi l
