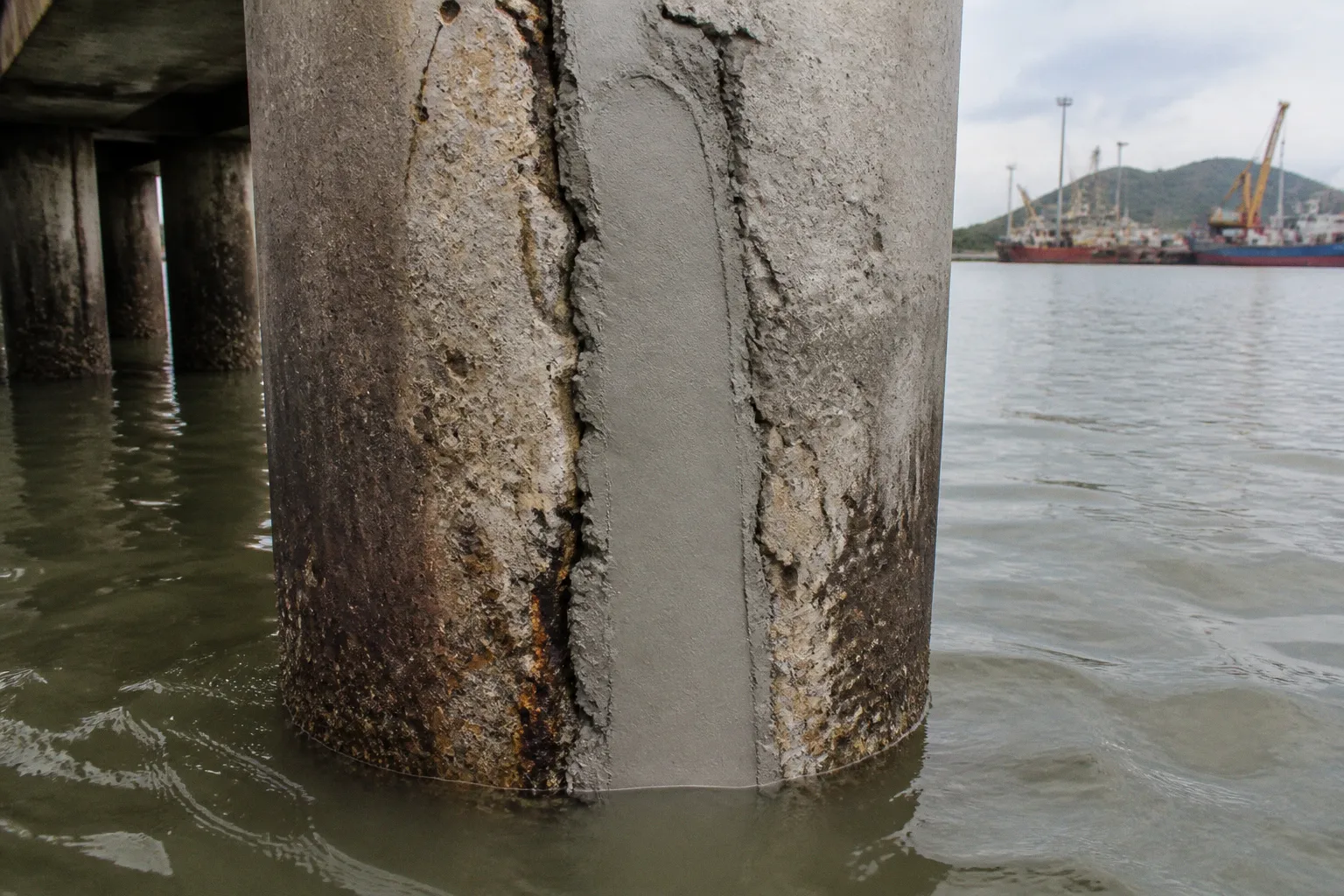

Vữa sửa chữa bê tông: Ca phục hồi cọc cảng Vũng Tàu

Khi cốt thép bắt đầu ăn mòn, sản phẩm giãn nở của quá trình ăn mòn sẽ tạo áp lực từ bên trong, làm bê tông nứt, phồng rộp rồi bong tách. Đến lúc nhìn thấy thanh thép, vấn đề không còn nằm ở một lớp vữa trám bề mặt.

Sai lầm phổ biến tại công trường là chọn vữa theo chiều sâu hư hỏng mà bỏ qua cơ chế phá hoại. Chỗ bong bê tông dày thì dùng loại vữa có thể đắp dày; chỗ mỏng thì dùng loại dễ thi công. Cách định lượng này tiện, nhưng chưa đủ. Với vữa sửa chữa bê tông biển Vũng Tàu, câu hỏi phải đặt ra trước hết là: cốt thép đã được xử lý chưa, bề mặt còn khả năng liên kết không, vị trí sửa chữa nằm trên mực nước, trong vùng ngập hay tại khu vực dềnh sóng?

Nếu không trả lời được ba câu hỏi đó, việc lựa chọn Sika MonoTop hay bất kỳ loại vữa sửa chữa nào khác vẫn chỉ là thay đổi vật liệu trên một nền hư hỏng chưa được kiểm soát.

Môi trường cảng biển không cho phép sửa chữa theo cách thông thường

Bê tông cốt thép trong công trình cảng thường chịu một tổ hợp tác động khó chịu hơn nhiều so với kết cấu trong môi trường khô ráo. Nước biển có thể xâm nhập qua hệ thống mao quản và các vùng bê tông đặc chắc kém. Ion clorua tiếp cận cốt thép, phá vỡ trạng thái thụ động vốn bảo vệ bề mặt thép trong bê tông có tính kiềm cao. Khi quá trình ăn mòn phát triển, cốt thép mất tiết diện, còn bê tông mất liên kết với chính nó.

Ở đây, lớp bê tông bị bong không phải nguyên nhân đầu tiên. Nó thường là hậu quả nhìn thấy được của một chuỗi biến đổi bên trong:

1. Nước và tác nhân xâm thực đi qua các lỗ rỗng, vết nứt hoặc vùng bê tông yếu.

2. Cốt thép mất khả năng thụ động và bắt đầu ăn mòn.

3. Sản phẩm ăn mòn có thể tích lớn hơn thép ban đầu, tạo áp lực lên bê tông bảo vệ.

4. Bê tông xuất hiện nứt dọc theo cốt thép, sau đó bong tách.

5. Cốt thép lộ ra, tốc độ ăn mòn tăng lên vì tiếp xúc trực tiếp với môi trường.

Trình tự này cho thấy giới hạn của việc chỉ trám lại phần bê tông đã mất. Nếu lớp vữa mới che kín thanh thép nhưng không có bước xử lý chống ăn mòn và không tạo được liên kết thích hợp, kết cấu có thể nhanh chóng lặp lại hư hỏng ở ngay ranh giới giữa vật liệu cũ và vật liệu mới.

Với kết cấu cảng biển, sửa chữa phần bê tông bị bong chỉ là khôi phục hình học. Muốn khôi phục độ bền, phải xử lý cả cơ chế ăn mòn cốt thép.

Vì sao vùng dềnh sóng là biến số khó kiểm soát?

Cùng một cọc cảng, nhưng phần nằm dưới nước, phần dao động theo thủy triều và phần trên mực nước không chịu cùng một điều kiện. Khu vực dềnh sóng thường xuyên trải qua chu kỳ ướt – khô, chịu tác động của nước biển, không khí, nắng, gió và va đập cơ học. Bề mặt tại đây không ổn định như một kết cấu chỉ ngâm liên tục dưới nước.

Ngược lại, vùng ngập nước có điều kiện tiếp xúc khác với khu vực trên mực nước. Vì thế không thể kết luận rằng mọi vị trí trên một cọc đều dùng chung một loại vữa, cùng một chiều dày và cùng một quy trình. Sika MonoTop, Sikagrout hay Sikadur có thể được cân nhắc trong các điều kiện khác nhau, nhưng việc lựa chọn phải dựa trên vị trí thi công, chiều sâu hư hỏng, yêu cầu chịu lực và khả năng kiểm soát nước tại hiện trường.

Đây là điểm mà thói quen thi công cũ thường bỏ qua: gọi tên công trình là cảng biển không đồng nghĩa với việc đã xác định được điều kiện làm việc của từng vùng kết cấu.

Xử lý cốt thép trước khi phục hồi bê tông

Trong một quy trình phục hồi kết cấu bê tông cốt thép, Sika MonoTop 610 thường đóng vai trò lớp vữa kết nối và bảo vệ chống ăn mòn cốt thép. Vật liệu này là vữa xi măng polymer cải tiến có chứa silica fume, được dùng sau khi phần bê tông suy yếu đã được loại bỏ và cốt thép đã được làm sạch phù hợp.

Tuy nhiên, không nên biến MonoTop 610 thành một lớp phủ có thể thay thế mọi công đoạn xử lý. Vật liệu chỉ phát huy đúng vai trò khi nền bê tông và cốt thép đã được chuẩn bị đạt yêu cầu. Trên thực tế, chất lượng của bước đục bỏ bê tông yếu thường quyết định nhiều hơn việc người thợ dùng bay hay máy phun ở bước kế tiếp.

Trình tự chuẩn bị cần được kiểm soát

Một quy trình có thể triển khai theo các bước chính sau:

1. Xác định phạm vi bê tông mất khả năng làm việc.

Không chỉ đục phần đã bong bằng mắt thường. Những vùng nghe có tiếng rỗng, nứt dọc theo cốt thép hoặc có dấu hiệu phân lớp cần được kiểm tra và loại bỏ đến nền bê tông chắc. Nếu dừng lại ở ranh giới bong tách nhìn thấy, phần bê tông yếu còn lại sẽ trở thành mặt nền không ổn định cho lớp sửa chữa.

2. Mở đủ khoảng trống quanh cốt thép.

Cốt thép bị ăn mòn cần được bộc lộ đủ để làm sạch và tạo điều kiện cho lớp bảo vệ bao phủ liên tục. Việc đục quá hẹp khiến vữa không điền đầy được phía sau thanh thép; khi đó xuất hiện khoảng rỗng, giảm khả năng bảo vệ và tạo đường dẫn mới cho nước biển.

3. Làm sạch sản phẩm ăn mòn và tạp chất.

Rỉ thép, bụi bê tông, dầu mỡ, muối và các hạt rời phải được loại bỏ. Một lớp vữa chống ăn mòn không thể bám ổn định trên bề mặt thép còn phủ sản phẩm ăn mòn rời rạc. Sai lầm nằm ở chỗ nhiều đội thi công xem bước làm sạch là công việc phụ, trong khi đây là điều kiện đầu vào của toàn bộ hệ thống sửa chữa.

4. Làm sạch và làm ẩm nền bê tông.

Nền cần đạt trạng thái thích hợp để tạo liên kết, không còn nước đọng hoặc màng nước tự do. Bê tông quá khô có thể hút nước của lớp vữa; bề mặt bão hòa nhưng không đọng nước lại là điều kiện khác hoàn toàn với bề mặt ướt nhão. Hai trạng thái này thường bị gọi chung là làm ẩm, nhưng về vật liệu chúng không giống nhau.

5. Thi công lớp Sika MonoTop 610.

Lớp kết nối được thi công trên nền đã chuẩn bị, đồng thời sử dụng cho mục đích bảo vệ cốt thép theo quy trình phù hợp. Định mức tham khảo cho lớp kết nối khoảng 1,5–2,0 kg/m². Khi dùng để bảo vệ cốt thép, định mức khoảng 2,0 kg/m² cho mỗi lớp dày 1 mm.

6. Thi công vữa phục hồi khi lớp kết nối còn trong điều kiện thích hợp.

Không nên để lớp kết nối bị nhiễm bụi, khô cứng hoặc chịu nước biển trực tiếp trong thời gian dài rồi mới đắp vữa phục hồi mà không đánh giá lại bề mặt. Thời điểm thi công giữa các lớp là một biến số công nghệ, không thể chỉ xử lý bằng kinh nghiệm truyền miệng.

Lớp kết nối không phải là “keo dán” theo nghĩa thông thường

Gọi Sika MonoTop 610 là lớp kết nối không có nghĩa vật liệu này bù đắp được mọi khiếm khuyết của nền. Liên kết giữa vữa mới và bê tông cũ phụ thuộc vào độ sạch, độ nhám, trạng thái ẩm, cách thi công và điều kiện dưỡng hộ. Polymer cải tiến và silica fume có thể hỗ trợ tính năng của vữa, nhưng không thể tối ưu hóa một bề mặt đã bị nhiễm muối, phủ bụi hoặc còn bê tông yếu.

Vì vậy, nếu lớp bê tông cũ không được cắt bỏ đến vùng chắc, việc tăng lượng vữa kết nối không giải quyết được nguyên nhân. Nhiều vật liệu hơn không đồng nghĩa với liên kết tốt hơn. Đó là một định lượng sai lệch thường gặp tại công trường.

Chọn Sika MonoTop R hay Sika MonoTop 615 HB?

Sau khi xử lý cốt thép và tạo lớp kết nối, bước tiếp theo là phục hồi phần thể tích bê tông đã mất. Hai lựa chọn thường được xem xét là Sika MonoTop R và Sika MonoTop 615 HB. Cả hai đều thuộc nhóm vữa sửa chữa polymer cải tiến, nhưng giới hạn chiều dày thi công khác nhau. Đây không phải khác biệt có tính quảng cáo; nó ảnh hưởng trực tiếp đến số lớp, nguy cơ võng, co ngót cục bộ và tiến độ thi công.

Khi Sika MonoTop R là lựa chọn hợp lý?

Sika MonoTop R có giới hạn thi công khoảng 20 mm mỗi lớp trên bề mặt đứng và trần. Với vùng bê tông bị mất không quá sâu, lựa chọn này cho phép kiểm soát hình dạng và chiều dày theo từng lớp. Ưu điểm không nằm ở việc có thể đắp thật dày trong một lần, mà ở khả năng tổ chức quy trình sửa chữa theo lớp mỏng, phù hợp với những vùng cần tạo hình và bù cục bộ.

Nhưng nếu người thi công cố đắp vượt giới hạn trong một lớp để rút ngắn tiến độ, lợi ích lý thuyết của vật liệu sẽ bị triệt tiêu. Lớp vữa có thể bị chảy xệ trên mặt đứng, không đạt chiều dày đồng đều hoặc xuất hiện vùng yếu do thao tác ép chặt không đủ. Khi đó, việc dùng đúng tên sản phẩm không đồng nghĩa với thi công đúng hệ thống.

Sika MonoTop R cũng đòi hỏi kiểm soát nước trộn. Theo dữ liệu kỹ thuật được tổng hợp, một bao 25 kg sử dụng khoảng 5,00–5,50 lít nước sạch. Khoảng này không phải giấy phép để người thợ tự ý thêm nước nhằm tăng độ dẻo. Nước trộn vượt nhu cầu có thể làm thay đổi độ đặc chắc, tăng lỗ rỗng mao quản và làm suy giảm tính ổn định của lớp sửa chữa sau khi đóng rắn.

Khi Sika MonoTop 615 HB phát huy lợi thế?

Sika MonoTop 615 HB phù hợp hơn với vị trí cần thi công chiều dày lớn, có thể lên tới 60 mm mỗi lớp trên bề mặt đứng hoặc trần mà không bị võng theo dữ liệu sản phẩm. Đây là lợi thế rõ ràng khi cọc, dầm hoặc vùng bê tông bảo vệ bị mất sâu.

Tuy nhiên, giới hạn 60 mm không nên được hiểu như một chiều dày bắt buộc. Hư hỏng sâu không có nghĩa là cứ đắp một lớp thật dày là tối ưu. Chiều dày thực tế còn phụ thuộc vào hình học vùng sửa chữa, mật độ cốt thép, khả năng tiếp cận, điều kiện ép chặt và yêu cầu hoàn thiện. Ở những khu vực cốt thép dày hoặc hình dạng phức tạp, chia lớp hợp lý có thể tạo độ đặc chắc tốt hơn một lần đắp lớn.

Vấn đề cốt lõi là sự tương thích giữa chiều dày lớp sửa chữa và khả năng kiểm soát thi công. Nếu mặt đứng rộng, hốc sửa chữa sâu, cốt thép nằm chằng chịt, loại vữa có thể đắp dày sẽ thuận lợi hơn; nhưng nếu nền bị nhiễm nước, khu vực sửa chữa khó tiếp cận hoặc công tác dưỡng hộ bị xem nhẹ, việc tăng chiều dày chỉ làm tăng khối lượng vật liệu trong một hệ thống chưa ổn định.

Chiều dày tối đa là một giới hạn kỹ thuật, không phải mục tiêu thi công. Tối ưu hóa nằm ở chỗ chọn chiều dày mà công trường thực sự kiểm soát được.

Định mức vật liệu: con số không thay thế được cách tính hình học

Định mức là phần thường bị đơn giản hóa thành phép nhân diện tích với một con số. Với vữa sửa chữa bê tông, cách tính đó chỉ phù hợp cho ước lượng ban đầu. Khối lượng thực tế còn chịu ảnh hưởng của chiều sâu hư hỏng, hình dạng hốc sửa chữa, độ nhám nền, lượng hao hụt và phương pháp thi công.

Đối với Sika MonoTop R, dữ liệu tham khảo cho thấy để đạt khoảng 1.000 lít vữa, cần khoảng 75 bao 25 kg. Tỷ lệ nước trộn ở mức 5,00–5,50 lít cho mỗi bao 25 kg. Hai con số này cần được đọc cùng nhau, bởi lượng nước không chỉ quyết định độ dẻo khi trộn mà còn ảnh hưởng đến thể tích vữa, thao tác thi công và chất lượng sau phản ứng thủy hóa.

Có thể tổ chức phép tính vật liệu theo ba lớp thông tin:

• Thể tích hình học cần bù: diện tích vùng sửa chữa nhân với chiều sâu trung bình, sau khi đã loại bỏ phần bê tông yếu.
• Khả năng thi công theo lớp: nếu dùng MonoTop R, chiều dày mỗi lớp trên mặt đứng hoặc trần không vượt khoảng 20 mm; với MonoTop 615 HB, có thể xem xét lớp dày hơn, đến khoảng 60 mm theo giới hạn sản phẩm.
• Khối lượng bao cần chuẩn bị: với MonoTop R, mức tham khảo là khoảng 75 bao 25 kg cho 1 m³ vữa, sau đó cộng phần hao hụt phù hợp với hình dạng kết cấu và điều kiện thi công.

Không nên dùng thể tích bê tông danh nghĩa để đặt hàng ngay từ đầu nếu chưa kiểm tra vùng bong tách. Phần bê tông nhìn thấy trên bề mặt thường không phản ánh đầy đủ phạm vi suy giảm bên trong. Ngược lại, đục mở quá rộng mà không có đánh giá kỹ thuật cũng làm tăng diện tích sửa chữa, tăng chi phí và tạo thêm ranh giới vật liệu mới.

Vì sao không nên tự ý thêm nước?

Trong vữa xi măng polymer cải tiến, nước là một phần của hệ thống phản ứng, không phải chất điều chỉnh tùy ý. Lượng nước dư có thể làm hỗn hợp dễ kéo, dễ miết hơn trong vài phút đầu, nhưng sự thuận tiện đó phải trả giá bằng cấu trúc rỗng hơn sau khi đóng rắn. Khi công trình nằm trong môi trường biển, độ rỗng và đường dẫn mao quản lại liên quan trực tiếp đến nguy cơ nước và ion clorua tiếp tục xâm nhập.

Ngược lại, dùng ít nước hơn khoảng trộn yêu cầu cũng không phải cách tăng cường độ một cách máy móc. Hỗn hợp quá khô có thể khó đầm ép, khó bao phủ phía sau cốt thép và tạo khoảng rỗng trong vùng sửa chữa. Một cấp phối tốt chỉ có ý nghĩa khi được trộn và thi công trong phạm vi mà nhà sản xuất quy định.

Trình tự trộn nên được kiểm soát ổn định giữa các mẻ:

1. Dùng nước sạch với lượng đã xác định trước.

2. Cho vật liệu vào và trộn bằng thiết bị phù hợp để hỗn hợp đồng nhất.

3. Không điều chỉnh độ dẻo bằng cách thêm nước tùy tiện sau khi vữa bắt đầu thay đổi trạng thái.

4. Duy trì cùng một quy trình cho các mẻ liên tiếp để tránh sai lệch màu sắc, độ dẻo và độ đặc chắc.

5. Thi công trong thời gian phù hợp với điều kiện nhiệt độ, gió và độ ẩm tại công trường.

Trong môi trường Vũng Tàu, nắng và gió có thể làm bề mặt mất ẩm nhanh. Nếu lớp sửa chữa khô quá sớm, phản ứng thủy hóa không diễn ra trong điều kiện thuận lợi, đặc biệt ở lớp mỏng và những vùng có diện tích bề mặt lớn. Vì vậy, dưỡng hộ không phải phần việc làm sau cùng cho đủ hồ sơ; nó là một biến số của chất lượng.

Phân vùng sửa chữa: trên mực nước, vùng dềnh sóng và dưới nước

Không thể lựa chọn Sika MonoTop cho công trình biển chỉ bằng cách nhìn vào tên công trình. Cùng là cọc cảng nhưng môi trường làm việc thay đổi theo cao độ. Một phương án có thể phù hợp với vùng trên mực nước nhưng không tự động phù hợp với vị trí ngập nước hoặc chịu nước chảy liên tục.

Khu vực trên mực nước

Đây là vùng thường thuận lợi hơn cho việc chuẩn bị bề mặt, kiểm soát độ ẩm, trộn vữa và dưỡng hộ. Tuy vậy, khu vực này vẫn có thể chịu hơi muối, mưa tạt, chu kỳ khô – ướt và tác động của gió biển. Lớp sửa chữa cần được thi công trên nền bê tông chắc, bảo đảm liên kết với vùng bê tông cũ và bao phủ cốt thép đầy đủ.

Với hư hỏng chiều dày vừa phải, MonoTop R có thể được thi công theo từng lớp trong giới hạn khoảng 20 mm/lớp. Nếu phần bê tông mất sâu hơn, MonoTop 615 HB có thể giúp giảm số lớp, nhưng không loại bỏ yêu cầu kiểm soát bề mặt và dưỡng hộ.

Khu vực dềnh sóng

Đây là vùng đòi hỏi đánh giá thận trọng nhất. Bề mặt liên tục thay đổi trạng thái ướt – khô, chịu tác động của sóng và nước biển, đồng thời khó duy trì điều kiện thi công ổn định. Nếu vẫn còn nước chảy, nước dềnh hoặc muối kết tinh trên bề mặt, lớp vữa mới khó đạt liên kết như trong điều kiện khô ráo được kiểm soát.

Tại đây, câu hỏi không chỉ là loại vữa nào có cường độ cao hơn. Cần xem xét khả năng cô lập khu vực thi công, thời điểm thi công theo thủy triều, phương án làm khô hoặc kiểm soát nước, cũng như yêu cầu bảo vệ sau khi hoàn thiện. Nếu không kiểm soát được điều kiện nền, mọi so sánh trên bảng thông số đều có thể mất ý nghĩa.

Khu vực ngập nước

Sửa chữa bê tông vùng ngập nước là một bài toán khác về công nghệ thi công. Nước ảnh hưởng đến khả năng bám dính, thao tác đặt vữa, nguy cơ rửa trôi vật liệu và quá trình hình thành cấu trúc vữa. Không thể lấy quy trình áp dụng cho bề mặt đứng khô rồi chuyển nguyên trạng xuống vùng ngập.

Dữ liệu hiện có không đủ để khẳng định mọi hư hỏng cọc cảng tại Vũng Tàu đều dùng chung một loại vữa. Tùy độ sâu ngập, tốc độ dòng chảy, vùng dềnh sóng hay vị trí trên mực nước, kỹ sư có thể phải cân nhắc các hệ vật liệu khác nhau, trong đó có MonoTop, Sikagrout hoặc Sikadur. Lựa chọn sau cùng cần gắn với hồ sơ thiết kế sửa chữa và phương án thi công cụ thể, thay vì dựa trên một danh sách sản phẩm cố định.

Những thói quen thi công cần được loại bỏ

Một hệ sửa chữa có thể thất bại không phải vì vật liệu kém, mà vì cách dùng vật liệu không phù hợp. Một số thói quen sau đặc biệt nguy hiểm với kết cấu bê tông cốt thép trong môi trường biển:

Đục đúng chỗ nhìn thấy, bỏ qua phần bê tông rỗng

Vết bong trên bề mặt chỉ là dấu hiệu dễ quan sát. Nếu không mở rộng và kiểm tra vùng lân cận, phần bê tông mất liên kết có thể bị giữ lại bên dưới lớp vữa mới. Lớp sửa chữa khi đó bám lên một nền yếu, tạo ra hư hỏng mới dù bề mặt ban đầu đã được làm phẳng.

Dùng vữa sửa chữa để che cốt thép chưa xử lý

Vữa mới không thể thay thế bước làm sạch và bảo vệ cốt thép. Nếu sản phẩm ăn mòn vẫn tồn tại hoặc thanh thép tiếp tục bị tác động bởi môi trường biển, lớp bê tông phục hồi chỉ che kín dấu hiệu trong một thời gian. Nguyên nhân phá hoại vẫn còn nguyên.

Đắp một lớp dày để tiết kiệm nhân công

Đây là cách tối ưu hóa sai đối tượng. Giảm số lớp có thể rút ngắn thao tác, nhưng nếu vượt giới hạn chiều dày hoặc không kiểm soát được độ đặc chắc, chi phí sửa chữa về sau sẽ lớn hơn phần nhân công tiết kiệm được. Với MonoTop R, giới hạn khoảng 20 mm/lớp trên bề mặt đứng và trần cần được tôn trọng. Với MonoTop 615 HB, khả năng lên tới khoảng 60 mm/lớp vẫn phải đi kèm điều kiện nền và quy trình thi công tương ứng.

Trộn theo cảm giác của người thợ

Một bao vữa 25 kg không nên được trộn với lượng nước thay đổi theo từng mẻ chỉ vì người trộn cảm thấy hỗn hợp hôm nay đặc hơn hôm qua. Với MonoTop R, khoảng nước tham khảo là 5,00–5,50 lít cho mỗi bao. Việc cố tình vượt khoảng này để tăng độ chảy có thể làm thay đổi cấu trúc vật liệu sau phản ứng thủy hóa.

Bỏ qua dưỡng hộ

Bê tông và vữa sửa chữa gốc xi măng cần thời gian và điều kiện thích hợp để phát triển cấu trúc. Gió mạnh, nắng trực tiếp và bề mặt mất nước nhanh có thể làm tăng nguy cơ co ngót bề mặt. Trong công trình biển, việc bảo vệ lớp sửa chữa mới thi công càng cần được tổ chức như một phần của biện pháp thi công, không phải công đoạn phụ sau nghiệm thu hình thức.

Một quy trình lựa chọn thực tế cho ca phục hồi cọc cảng

Để tránh biến việc chọn vật liệu thành cuộc tranh luận giữa các thương hiệu, có thể bắt đầu từ trình tự đánh giá sau:

1. Phân vùng vị trí hư hỏng theo điều kiện tiếp xúc với nước.

Ghi rõ vùng trên mực nước, vùng dềnh sóng, vùng theo thủy triều và vùng ngập nước. Không gom tất cả thành một nhóm gọi là công trình biển.

2. Xác định cơ chế hư hỏng.

Phân biệt bê tông bong do ăn mòn cốt thép với nứt do co ngót, va đập, quá tải hoặc chuyển vị. Một loại vữa không thể xử lý đồng thời mọi nguyên nhân.

3. Đánh giá cốt thép.

Xác định mức độ lộ thép, tình trạng sản phẩm ăn mòn và khả năng cần phục hồi tiết diện. Nếu cốt thép đã mất tiết diện đáng kể, vấn đề không còn chỉ là chọn vữa trám.

4. Đo và phân loại chiều sâu sửa chữa.

Vùng nông có thể xử lý theo lớp mỏng bằng MonoTop R; vùng mất bê tông sâu hơn có thể xem xét MonoTop 615 HB để giảm số lớp, nhưng phải đối chiếu với điều kiện thi công thực tế.

5. Lập khối lượng theo thể tích, không chỉ theo diện tích.

Tính chiều sâu trung bình sau khi đục bỏ bê tông yếu, sau đó quy đổi sang số bao. Với MonoTop R, mức khoảng 75 bao 25 kg cho 1 m³ là cơ sở tham khảo, không phải con số bất biến cho mọi hình dạng hốc sửa chữa.

6. Khóa quy trình nước trộn và dưỡng hộ.

Ghi rõ lượng nước cho từng bao, thiết bị trộn, thời gian sử dụng và phương án bảo vệ bề mặt. Đây là cách giảm biến số do thao tác giữa các nhóm thi công.

7. Đánh giá lại khi điều kiện nước không kiểm soát được.

Nếu thi công tại vùng ngập hoặc dềnh sóng mà không duy trì được bề mặt phù hợp, cần xem xét lại hệ vật liệu và phương án thi công thay vì cố dùng một quy trình khô ráo trong điều kiện không tương thích.

Kết luận: công thức đúng bắt đầu từ việc nhận diện đúng hư hỏng

Một phương án vật liệu sửa chữa bê tông cốt thép cho cọc cảng Vũng Tàu không nên bắt đầu bằng câu hỏi mua bao nhiêu bao Sika MonoTop. Câu hỏi đúng phải là bê tông hư hỏng vì cơ chế nào, cốt thép đang ở trạng thái nào, vị trí sửa chữa thuộc vùng môi trường nào và chiều dày cần phục hồi có thể kiểm soát ra sao.

Về mặt thực hành, có thể ghi nhớ công thức lựa chọn theo trình tự:

Xử lý bê tông yếu → làm sạch và bảo vệ cốt thép bằng Sika MonoTop 610 → chọn vữa phục hồi theo chiều dày và vị trí → kiểm soát nước trộn → dưỡng hộ trong điều kiện phù hợp.

MonoTop R phù hợp với cách phục hồi theo lớp mỏng, giới hạn khoảng 20 mm mỗi lớp trên mặt đứng và trần; MonoTop 615 HB phù hợp hơn với vị trí cần đắp dày, có thể lên tới khoảng 60 mm mỗi lớp theo dữ liệu kỹ thuật. Nhưng cả hai đều có giới hạn. Giới hạn của vật liệu, giới hạn của nền bê tông và giới hạn của điều kiện thi công phải được xem xét cùng lúc.

Đó mới là cách tối ưu hóa thực sự: không chọn loại vữa nghe có vẻ mạnh nhất, mà chọn hệ sửa chữa phù hợp nhất với cơ chế phá hoại và khả năng kiểm soát tại hiện trường.
