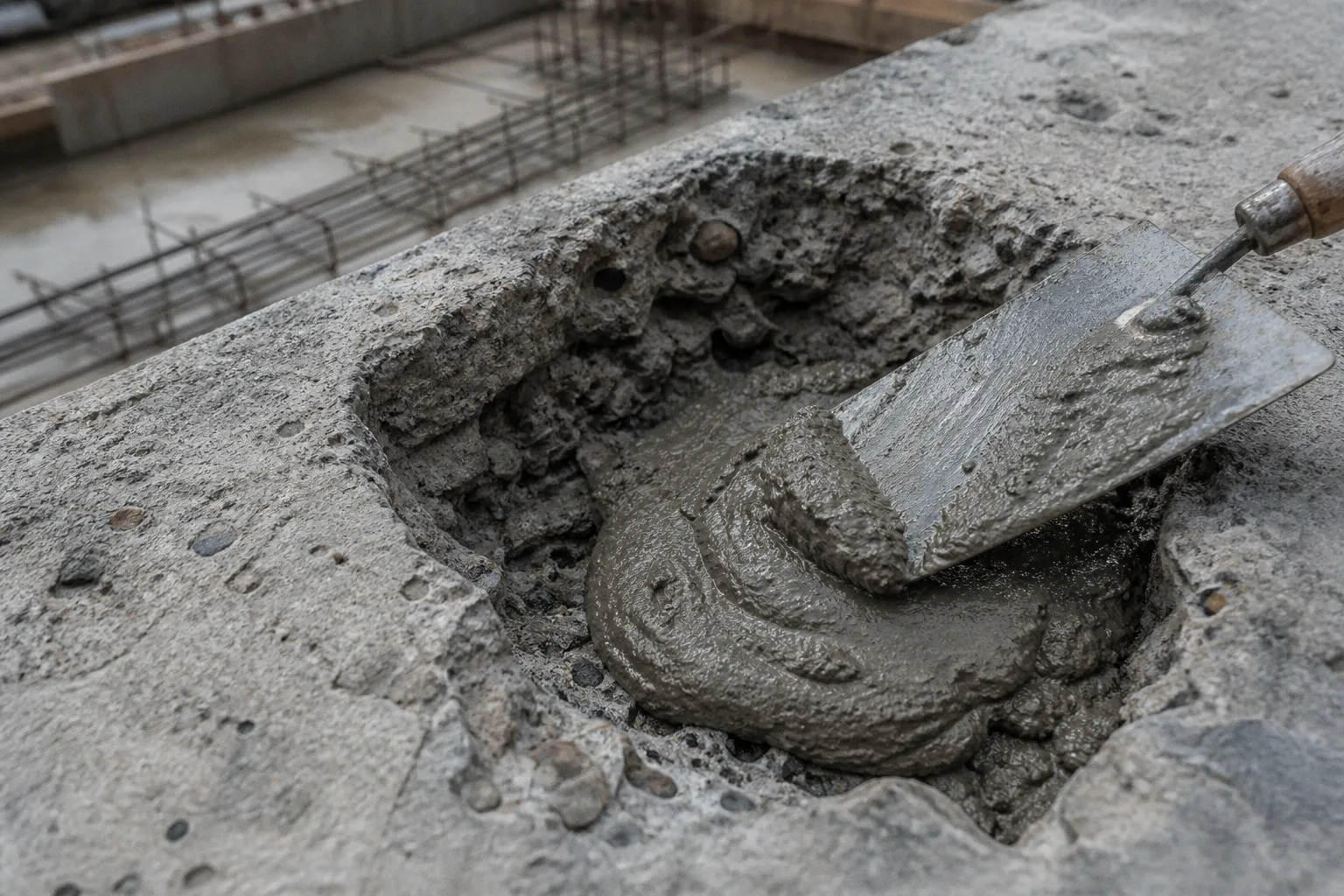

Bề mặt ngoài nhìn tạm ổn, nhưng vài chỗ lộ ra những hốc lỗ chỗ, sâu hoẳm, đá dăm lộ ra lẫn với những vệt nước xi măng chưa kịp đông. Chủ đầu tư đứng cạnh tôi hỏi một câu mà tôi nghĩ rất nhiều người cũng đã từng hỏi: "Rỗ như vầy thì vá bên ngoài cho nhanh, hay phải đổ grout lấp đầy bên trong?" Câu hỏi nghe đơn giản, nhưng đằng sau nó là cả một bài toán chi phí, bài toán tiến độ và bài toán tuổi thọ kết cấu mà các nhà quản lý công trình như bạn buộc phải cân nhắc.
Trong thực tế sửa chữa và gia cường bê tông mà tôi đã đồng hành cùng nhiều công trình, hai phương án kỹ thuật thường được đặt lên bàn cân nhất là trát vá vữa polyme cải tiến (như hệ Sika MonoTop) và đổ rót vữa không co ngót (như SikaGrout 214-11). Mỗi phương án có "vùng đất" riêng mà nó phát huy hiệu quả, và việc lựa chọn sai thường không phải vì vật liệu xấu, mà vì chúng ta đã dùng nó ở một vai trò không thuộc về nó. Trong bài viết chiều nay, tôi muốn cùng bạn đi từng lớp một, để khi gặp một mặt sàn, một cây dầm hay một vách cột rỗ tổ ong, bạn có đủ căn cứ để quyết định: nên trát tay, hay phải đổ rót bù khuôn.
Khi bê tông rỗ tổ ong, "bề mặt" thực ra chỉ là phần nổi của tảng băng
Trước khi nghĩ đến vật liệu, tôi thường xin phép chủ đầu tư cho tôi đục thăm dò thêm, vì lý do rất thực tế: cái mà mắt thường nhìn thấy trên bề mặt bê tông sau khi tháo cốp pha chỉ là một phần nhỏ của khuyết tật. Có những vùng rỗ chỉ nông vài centimet, tập trung ngay dưới lớp cốt liệu bảo vệ; nhưng cũng có những vùng rỗ ăn sâu vào tận lõi, len qua cả hệ cốt thép dày của dầm chịu lực. Chính vì vậy, nếu chỉ nhìn vào vết rỗ bên ngoài mà đã vội vá lại, đôi khi chúng ta đang "trát một lớp áo đẹp" lên một kết cấu mà bên trong vẫn còn những hốc rỗng tiềm ẩn.
Theo kinh nghiệm của tôi, có ba mức độ mà các nhà quản lý công trình thường gặp phải và cần đối chiếu rõ trước khi chọn vật liệu:
- Rỗ nông, diện tích nhỏ: bề mặt lỗ chỗ như tổ ong nhưng chỉ ăn vào trong khoảng 2–5 cm, chưa tới lớp cốt thép chịu lực, chủ yếu ở góc cột, đáy dầm hay những vị trí khó đổ bê tông.
- Rỗ sâu cục bộ: vùng khuyết tật có chiều sâu từ 5–10 cm trở lên, có thể đã lộ cốt thép hoặc bao quanh thanh thép, diện tích vài chục phân vuông đến nửa mét vuông.
- Rỗ xuyên cấu kiện: bê tông rỗ xuyên qua toàn bộ bề dày cột, dầm hoặc vách, tạo thành những hốc lớn bên trong mà bê tông không thể tự lấp đầy trong quá trình đổ.
Với mỗi mức độ như vậy, lựa chọn vữa polyme hay grout sẽ hoàn toàn khác nhau, và chi phí, tiến độ cũng chênh lệch đáng kể.
Vữa polyme cải tiến - "bàn tay" của người thợ khi khuyết tật còn nông
Tôi hay hình dung vữa polyme cải tiến như một loại vữa "có tính hợp tác" với người thợ. Nó được phối trộn sẵn giữa xi măng và các polymer đặc biệt, tạo ra một hỗn hợp có độ dẻo vừa phải, bám dính tốt trên nền bê tông cũ và đặc biệt không bị co ngót đáng kể khi đông cứng - điều mà vữa xi măng truyền thống thường hay mắc phải.
Trong hệ vật liệu mà tôi thường sử dụng, Sika MonoTop R và Sika MonoTop 615 HB là hai đại diện tiêu biểu cho phương pháp trát vá bằng tay. Sự khác biệt giữa chúng nằm ở khả năng chịu dày của mỗi lớp thi công, và con số này rất đáng để bạn lưu tâm:
- Sika MonoTop R: cho phép trát vá mỗi lớp dày tối đa khoảng 30 mm, phù hợp với các vị trí rỗ nông, bề mặt đứng hoặc trần, nơi người thợ cần kiểm soát chiều dày chính xác.
- Sika MonoTop 615 HB: hỗ trợ độ dày mỗi lớp lên tới 60 mm trên cả bề mặt đứng và trần, giúp rút ngắn số lớp thi công khi vùng khuyết tật sâu hơn nhưng vẫn nằm trong "vùng đất" của phương pháp trát tay.
Vữa polyme trát tay chỉ phát huy hết khả năng khi nó được đặt lên một bề mặt đã được đục đẽo sạch, có độ nhám đủ để "bám víu", và khi mỗi lớp thi công đều được bảo dưỡng ẩm đúng cách - đó là điều kiện tiên quyết, miễn là bạn muốn kết quả là một lớp vá liền mạch, không bong tách sau này.
Vữa polyme phù hợp nhất khi vùng khuyết tật vẫn còn nằm trong tầm kiểm soát của bàn tay và chiếc bay. Bạn đục bỏ phần bê tông yếu, làm sạch, tạo nhám, rồi trát từng lớp, mỗi lớp chờ se mặt rồi mới đi lớp tiếp theo. Cảm giác khi lướt tay qua một lớp vá đã đông cứng đúng chuẩn, bạn sẽ thấy bề mặt nhám đều, cứng chắc, gần như trở thành một phần của khối bê tông gốc.
Nhưng tôi phải nói thật với bạn điều này: vữa polyme, dù tốt đến đâu, vẫn có một giới hạn rất rõ ràng. Nó là vật liệu trát, không phải vật liệu đổ rót. Khi rỗ đã ăn sâu vào bên trong, len qua cả hệ cốt thép dày của dầm hay cột, việc cố gắng nhét vữa polyme vào tận sâu bên trong hốc rỗng sẽ khiến bạn đối mặt với nguy cơ rỗng khí, lấp đầy không hoàn toàn, và cuối cùng là một lớp vá "đẹp bên ngoài, rỗng bên trong".
Vữa không co ngót - "dòng chảy" lấp đầy khi rỗ đã ăn sâu và xuyên cấu kiện
Khi vùng rỗ đã vượt khỏi tầm tay của người thợ, chúng ta cần một loại vật liệu có thể tự chảy, len lỏi vào mọi ngóc ngách của hốc rỗ và đông cứng tại chỗ mà không bị co lại để lại khoảng hở. Đó chính là lý do vữa không co ngót (hay còn gọi là grout) ra đời và trở thành lựa chọn tiêu chuẩn cho các trường hợp rỗ sâu, rỗ xuyên cấu kiện.
Trong dòng sản phẩm tôi đã từng chỉ định cho các dự án nhà máy và hạ tầng, SikaGrout 214-11 là một đại diện điển hình. Cơ chế hoạt động của nó khá đáng để bạn hình dung: vữa được trộn với một lượng nước tối ưu để đạt độ chảy cao, sau đó được đổ vào một hệ thống ván khuôn kín đã lắp sẵn quanh vùng khuyết tật. Dưới trọng lực, vữa tự chảy, lấp đầy toàn bộ hốc rỗ, bao quanh cốt thép, và đông cứng với cường độ chịu nén 28 ngày thường nằm trong khoảng từ 40 MPa đến trên 60 MPa, tùy theo tỷ lệ nước và phương pháp bảo dưỡng.
Điểm mấu chốt mà tôi luôn nhấn mạnh với các nhà quản lý là: vữa grout không thể "rót" nếu không có một hệ thống khuôn kín. Chính vì vậy, quy trình chuẩn cho rỗ sâu thường đi theo trình tự:
1. Đục mở rộng vùng rỗ cho đến khi thấy được bê tông đặc chắc bên trong.
2. Khoan và bố trí các ống rót (ống đổ vữa) cùng ống thoát khí ở vị trí cao nhất của hốc.
3. Lắp ván khuôn kín, chống thấm nước vữa ra ngoài.
4. Đổ vữa từ phía thấp, để vữa tự chảy đẩy không khí thoát ra qua ống thông.
5. Khi vữa đã đầy đến ống thoát khí, dừng rót và bảo dưỡng ẩm liên tục ít nhất 3 ngày cho đến khi vữa đạt cường độ yêu cầu.
Quy trình này nghe thì có vẻ phức tạp hơn so với trát tay, nhưng đổi lại bạn có được sự yên tâm rằng toàn bộ thể tích khuyết tật đã được lấp đầy một cách liền mạch, không còn những hốc rỗng tiềm ẩn bên trong kết cấu.
Khi rỗ đã xuyên qua cả bề dày cấu kiện, đổ rót vữa không co ngót qua hệ thống khuôn kín không còn là lựa chọn - mà là điều kiện bắt buộc, trong điều kiện thực tế mà tôi đã gặp ở không ít công trình nhà xưởng cũ cần gia cường.
Chuẩn bị bề mặt và xử lý cốt thép - nửa còn lại quyết định thành công
Tôi từng chứng kiến không ít trường hợp đã chọn đúng vật liệu, đúng quy trình, nhưng kết quả sửa chữa vẫn không như mong đợi. Khi tìm hiểu kỹ, nguyên nhân gần như luôn nằm ở khâu chuẩn bị bề mặt và xử lý cốt thép. Đây là khâu mà các nhà quản lý như bạn đôi khi có xu hướng "tiết kiệm thời gian", nhưng tôi luôn khuyên rằng: đừng bao giờ đánh giá thấp tầm quan trọng của nó.
Đục đẽo và tạo nhám
Bước đầu tiên, và cũng là bước tốn nhiều công sức nhất, là đục bỏ hoàn toàn phần bê tông yếu, rỗ, bong tróc cho đến khi chạm tới lớp bê tông đặc chắc, cứng. Việc "chừa lại" một vài chỗ bê tông nghi ngờ vì tiếc công đục sẽ là nguồn cơn của hiện tượng bong tách sau này, bởi lớp vữa sửa chữa dù tốt đến đâu cũng chỉ liên kết hiệu quả với nền bê tông cũ khi nền đó thực sự khỏe.
Sau khi đục, bề mặt cần được làm sạch bụi, tạp chất, dầu mỡ và được tạo nhám đủ để vữa có thể "móc nối" cơ học vào bên trong. Cảm giác khi sờ tay vào bề mặt đã chuẩn bị đúng cách là một bề mặt nhám sần, không còn lớp vữa trơn bóng, không còn bụi xi măng phủ mặt.
Bảo vệ cốt thép và lớp kết nối
Trong quá trình đục, nếu lộ ra cốt thép, bạn cần lưu ý rằng khoảng trống tối thiểu phía sau thanh thép phải đạt khoảng 15 mm để vữa hoặc grout có đủ không gian len vào bao quanh toàn bộ chu vi thanh thép. Nếu khoảng hở quá nhỏ, dù vữa có chảy tốt đến đâu cũng khó lấp đầy hoàn toàn, và cốt thép sẽ vẫn nằm trong một "túi khí" tiềm ẩn gây ăn mòn.
Trước khi thi công lớp vữa sửa chữa, bề mặt bê tông cũ và cốt thép thường được quét một lớp kết nối chuyên dụng. Hai sản phẩm mà tôi thường chỉ định trong thực tế là Sika MonoTop 610 (vữa polyme có chức năng bảo vệ cốt thép và tăng kết dính) hoặc Sikadur-732 (keo epoxy hai thành phần có độ bám dính rất cao). Lớp kết nối này đóng vai trò như một "cầu nối" giữa bê tông gốc, cốt thép và lớp vữa sửa chữa mới, đồng thời tạo ra một lớp bảo vệ chống ăn mòn cho cốt thép.
Một lớp kết nối mỏng nhưng đúng chủng loại, quét đều lên cả bê tông và cốt thép, có thể là chênh lệch giữa một lớp vá sống 10 năm và một lớp vá bong tách sau 2 mùa mưa.
Bảo dưỡng sau sửa chữa - giai đoạn "im lặng" mà nhiều công trình bỏ qua
Sau khi đã hoàn tất công đoạn trát hoặc đổ rót, tôi thường dành thời gian nói chuyện với đội thi công về khâu bảo dưỡng, vì đây là lúc mà nhiều công trình "vỡ trận" do chủ quan. Vữa sửa chữa polyme và vữa grout đều cần được giữ ẩm liên tục trong ít nhất 3 ngày đầu tiên để đảm bảo quá trình thủy hóa diễn ra đầy đủ, cường độ phát triển ổn định và bề mặt không bị nứt do mất nước quá nhanh.
Thực tế tôi thấy, có hai lỗi phổ biến nhất ở khâu này: một là để bề mặt khô tự nhiên dưới nắng, hai là phun nước ào ạt ngay sau khi vữa vừa se mặt. Cả hai đều không đúng. Cách làm đúng là giữ ẩm bề mặt bằng bao tải ướt, bạt phủ, hoặc phun sương nhẹ nhàng theo chu kỳ, miễn sao bề mặt luôn có độ ẩm cần thiết nhưng không bị rửa trôi.
Sau giai đoạn bảo dưỡng ẩm, khi vữa đã đạt cường độ thiết kế, việc kiểm tra lại bằng các phương pháp không phá hủy (như gõ nghe âm thanh, đo cường độ bằng súng bật nẩy) hoặc lấy mẫu khoan nén sẽ giúp bạn xác nhận rằng lớp sửa chữa đã đạt yêu cầu, không còn những vùng rỗng ngầm tiềm ẩn bên dưới.
Bảng so sánh nhanh: trát vữa polyme và đổ rót grout
Để bạn dễ hình dung khi đứng trước một quyết định thực tế, tôi xin phép tổng hợp các tiêu chí quyết định giữa hai phương án vào bảng dưới đây:
| Tiêu chí | Trát vá vữa polyme (Sika MonoTop R/615 HB) | Đổ rót vữa không co ngót (SikaGrout 214-11) |
|---|---|---|
| Mức độ rỗ phù hợp | Nông đến trung bình (2–6 cm), diện tích nhỏ đến vừa | Sâu, xuyên cấu kiện, thể tích lớn |
| Độ dày mỗi lớp | 30 mm (MonoTop R) đến 60 mm (615 HB) | Toàn bộ thể tích hốc rỗ được lấp đầy trong một lần rót |
| Hình thức thi công | Trát tay bằng bay, kiểm soát từng lớp | Đổ qua ống rót, vữa tự chảy lấp đầy hốc |
| Yêu cầu ván khuôn | Không bắt buộc | Bắt buộc có hệ khuôn kín và ống thoát khí |
| Cường độ chịu nén 28 ngày | Khoảng 40–60 MPa, tùy chủng loại | Khoảng 40 MPa đến trên 60 MPa, tùy tỷ lệ nước |
| Bảo dưỡng tối thiểu | Ít nhất 3 ngày giữ ẩm liên tục | Ít nhất 3 ngày giữ ẩm liên tục |
| Ưu điểm nổi bật | Thi công linh hoạt, kiểm soát chiều dày tốt, phù hợp vị trí đứng/trần | Lấp đầy hoàn toàn hốc rỗ sâu, không co ngót, bao quanh cốt thép tốt |
| Hạn chế chính | Không phù hợp với rỗ sâu xuyên cấu kiện | Cần chuẩn bị khuôn kỹ hơn, thi công phức tạp hơn |
Khi nào chọn phương án nào - logic quyết định mà tôi thường dùng
Sau nhiều lần đứng cùng chủ đầu tư trước một vùng bê tông rỗ, tôi đã hình thành một logic ra quyết định khá rõ ràng, và xin chia sẻ với bạn như một gợi ý tham khảo:
- Nếu vùng rỗ nông, diện tích nhỏ, chưa lộ cốt thép hoặc chỉ lộ rất ít, nằm ở các vị trí dễ thao tác như góc cột, đáy dầm, vách ngăn: trát vá vữa polyme với Sika MonoTop R hoặc MonoTop 615 HB là phương án tối ưu về chi phí và tiến độ.
- Nếu vùng rỗ đã sâu hơn 6 cm, có nguy cơ bao quanh cốt thép, hoặc chiếm thể tích lớn cần lấp đầy triệt để: đổ rót vữa không co ngót qua hệ khuôn kín là lựa chọn an toàn hơn cả.
- Nếu rỗ xuyên cả bề dày cấu kiện, đặc biệt ở các vị trí chịu lực quan trọng: bắt buộc dùng grout đổ rót, không nên cố gắng giải quyết bằng trát tay dù chi phí có vẻ rẻ hơn ban đầu.
Tất nhiên, không có một công thức nào là tuyệt đối. Trong thực tế, có những công trình mà tôi vừa phối hợp cả hai phương pháp: dùng vữa polyme trát phẳng lại bề mặt ngoài sau khi đã đổ grout lấp đầy phía trong, để đảm bảo cả tính thẩm mỹ lẫn tính kết cấu. Quan trọng là bạn hiểu rõ đâu là vai trò của từng vật liệu và đặt chúng đúng chỗ.
Lời cuối chiều của một người đồng hành
Tôi vẫn thường nói với các nhà quản lý mà mình có dịp đồng hành rằng: bê tông rỗ tổ ong không phải là một "lỗi" mà là một "tín hiệu" mà kết cấu đang gửi đến cho chúng ta. Nó báo rằng ở vị trí đó, quá trình đổ bê tông, đầm dùi hoặc thiết kế cốt liệu đã có một khoảng trống cần được lấp đầy đúng cách. Trát nhanh bên ngoài cho khuất mắt có thể giúp công trình về đích đúng tiến độ, nhưng nếu phía trong vẫn còn hốc rỗ, thì vấn đề chỉ đang trì hoãn chứ không thực sự được giải quyết.
Câu hỏi mà tôi muốn gửi gắm đến bạn chiều nay là: khi đứng trước một mặt sàn, một cây dầm hay một vách cột bị rỗ, bạn đã thực sự nhìn đủ sâu để chọn đúng phương án sửa chữa, hay vẫn đang mặc định rằng cứ "vá cho liền mạch là xong"? Bởi vì, trong điều kiện thực tế mà tôi đã chứng kiến, sự khác biệt giữa một lớp sửa chữa sống bền cùng công trình và một lớp vá tạm bợ chỉ nằm ở quyết định mà bạn đưa ra ngay từ đầu.
