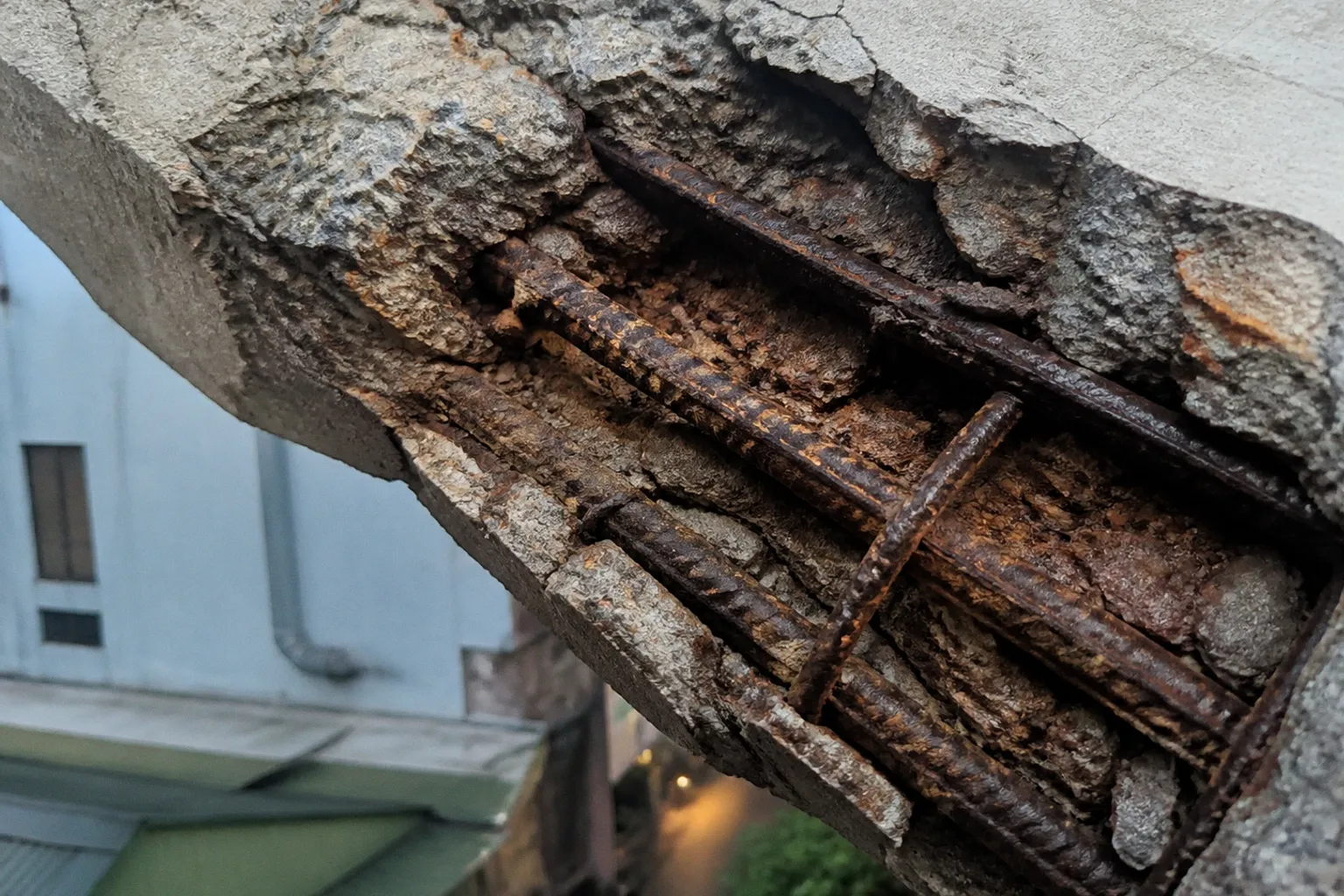

Cốt thép rỉ sét làm nứt bê tông: 3 bước xử lý từ ngày mai

Nó không phải thời gian hoàn tất sửa chữa một dầm, cột hay sàn đang mất tiết diện chịu lực.

Cốt thép rỉ không làm bê tông nứt vì lớp gỉ đơn thuần. Sản phẩm ăn mòn có thể tích lớn hơn nhiều lần so với thép ban đầu. Áp lực phát sinh trong vùng bê tông bảo vệ. Vết nứt chạy dọc theo thanh thép. Sau đó là bong bật, rỗng lớp bảo vệ, lộ cốt thép và suy giảm liên kết giữa thép với bê tông.

Xử lý thép rỉ sét trong bê tông vì vậy không bắt đầu bằng việc trám vữa lên bề mặt. Quy trình đúng phải đi theo ba bước: mở toàn bộ vùng hư hỏng, làm sạch và bảo vệ cốt thép, sau đó hoàn trả tiết diện bằng vật liệu sửa chữa phù hợp. Nếu cấu kiện đã giảm khả năng chịu lực, thiết kế gia cường phải được thực hiện riêng. Không có loại vữa chống rỉ nào tự động khôi phục được sức chịu tải đã mất.

Bước một: mở vùng hư hỏng và xác định cơ chế phá hoại

Vết nứt song song với cốt thép là dấu hiệu thường gặp của ăn mòn. Vệt ố màu gỉ, bê tông bong rộp và lớp bảo vệ bị tách khỏi cốt thép củng cố thêm nghi ngờ. Tuy nhiên, không được kết luận chỉ từ hình dạng vết nứt.

Bê tông có thể nứt do co ngót, lún, quá tải, chuyển vị nhiệt hoặc biến dạng cưỡng bức. Một vết nứt chạy ngang dầm không có cùng cơ chế với vết nứt dọc theo cốt thép chủ. Hai hiện tượng có thể cùng xuất hiện trên một cấu kiện, nhưng cách sửa chữa hoàn toàn khác nhau.

Dấu hiệu cần phân loại tại hiện trường

Trước khi đục phá, vùng hư hỏng cần được lập bản đồ. Không chỉ ghi nhận vị trí nhìn thấy bằng mắt. Cần xác định hướng nứt, chiều dài, bề rộng, vùng bong rộp và mối liên hệ với vị trí cốt thép.

Các dấu hiệu có giá trị chẩn đoán gồm:

• Vết nứt chạy dọc theo thanh thép: thường liên quan đến áp lực do sản phẩm ăn mòn trong lớp bê tông bảo vệ, nhưng vẫn cần loại trừ các nguyên nhân khác.
• Bê tông bong bật theo mảng: cho thấy liên kết giữa bê tông bảo vệ và nền đã bị phá hủy. Không thể xử lý bền vững nếu chỉ bơm hoặc trám kín bề mặt.
• Vệt gỉ màu nâu đỏ: chứng tỏ nước và sản phẩm ăn mòn đã di chuyển qua hệ thống mao dẫn hoặc đường nứt.
• Cốt thép lộ thiên: là vùng đã mất điều kiện bảo vệ kiềm của bê tông. Tốc độ ăn mòn có thể tăng khi nước, oxy và ion clorua tiếp tục xâm nhập.
• Âm thanh rỗng khi gõ kiểm tra: chỉ ra vùng bê tông không còn liên kết tốt với nền, kể cả khi bề mặt chưa bong hoàn toàn.
• Nứt kèm võng hoặc biến dạng cấu kiện: cần xem xét khả năng suy giảm chịu lực, không được xếp vào nhóm sửa chữa bề mặt thông thường.

Bê tông mới được đục bỏ đến phần còn đặc chắc. Ranh giới sửa chữa phải được tạo hình đủ rõ để vữa hoàn trả có thể bám vào nền. Một mép sửa chữa quá mỏng, vát nhọn hoặc còn bê tông yếu sẽ tạo ra vùng tập trung ứng suất mới. Vết nứt có thể tái phát ngay tại đường tiếp giáp.

Đục bỏ bao nhiêu là đủ?

Không có một chiều sâu cố định áp dụng cho mọi dầm, cột và sàn. Chiều sâu đục phụ thuộc vào phạm vi bê tông mất liên kết, vị trí cốt thép, mức độ ăn mòn và yêu cầu hoàn trả tiết diện.

Mục tiêu không phải là đục càng sâu càng tốt. Mục tiêu là loại bỏ toàn bộ bê tông suy thoái, tạo đủ khoảng trống quanh thanh thép để làm sạch và phủ bảo vệ, đồng thời không cắt phá phần bê tông hoặc cốt thép còn khả năng làm việc.

Trong trường hợp cốt thép bị ăn mòn nghiêm trọng, lớp gỉ có thể che khuất mức mất tiết diện thực tế. Khi đó, đường kính còn lại của thanh thép phải được kiểm tra sau làm sạch. Nếu thanh thép đã mất nhiều tiết diện, bị đứt cục bộ, mất chiều dài neo hoặc không còn đáp ứng yêu cầu thiết kế, phương án sửa chữa phải chuyển sang đánh giá kết cấu và thiết kế bổ sung.

Đục hết bê tông yếu không đồng nghĩa với đã sửa xong kết cấu. Đó mới là thao tác mở hồ sơ phá hoại.

Vì sao cốt thép bị ăn mòn trong bê tông?

Bê tông mới có môi trường kiềm cao. Giá trị pH khoảng 13,5 thường được dùng để mô tả môi trường có khả năng duy trì trạng thái thụ động của cốt thép. Lớp màng thụ động này làm chậm quá trình ăn mòn.

Cơ chế bảo vệ bị suy yếu khi các tác nhân xâm nhập qua bê tông:

• Ion clorua phá vỡ lớp màng thụ động quanh cốt thép. Nguồn có thể đến từ môi trường biển, nước nhiễm muối, vật liệu hoặc nước sử dụng trong quá trình khai thác.
• Cacbonat hóa làm giảm độ pH của bê tông. Khi vùng cacbonat hóa tiến đến cốt thép, điều kiện thụ động không còn ổn định.
• Nước và oxy duy trì phản ứng điện hóa ăn mòn. Đường nứt và vùng bê tông rỗng làm quá trình vận chuyển diễn ra nhanh hơn.
• Lớp bảo vệ không đủ hoặc bị khuyết tật làm giảm quãng đường xâm nhập của tác nhân ăn mòn.
• Thấm nước kéo dài giữ cho bê tông ở trạng thái ẩm, tạo điều kiện thuận lợi cho ăn mòn phát triển.

Cần phân biệt hai việc: sửa hậu quả trên cốt thép và kiểm soát nguồn gây ăn mòn. Lớp bảo vệ chống ăn mòn giúp cải thiện điều kiện quanh thanh thép trong vùng đã sửa. Nó không tự loại bỏ ion clorua đã nằm sâu trong bê tông, không dừng mọi quá trình cacbonat hóa và không thay thế hệ thống chống thấm bên ngoài.

Nếu nước vẫn liên tục đi qua vết nứt, khe tiếp giáp hoặc bề mặt bê tông, vùng sửa chữa mới sẽ tiếp tục chịu tác động. Vữa có thể bong. Cốt thép có thể tái rỉ. Vòng lặp phá hủy được khởi động lại.

Bước hai: làm sạch và phủ bảo vệ cốt thép

Sau khi mở vùng hư hỏng, toàn bộ sản phẩm ăn mòn nhìn thấy phải được loại bỏ. Đây là công đoạn quyết định chất lượng liên kết giữa cốt thép và lớp bảo vệ mới.

Các phương pháp làm sạch thường gồm làm sạch cơ học bằng bàn chải thép hoặc làm sạch bằng nước áp lực cao, tùy điều kiện nền, mức độ rỗng và yêu cầu kiểm soát nước tại công trường. Cốt thép sau làm sạch phải được kiểm tra liên tục để xác định:

• gỉ bề mặt đã được loại bỏ đến mức cần thiết hay chưa;
• thanh thép còn liên tục hay đã bị rỗ, thắt tiết diện;
• có cần thay thế, nối hoặc bổ sung cốt thép hay không;
• khoảng trống quanh thanh thép có đủ để thi công lớp bảo vệ và vữa hoàn trả hay không;
• nền bê tông phía sau cốt thép còn đặc chắc hay tiếp tục phải đục bỏ.

Không được phủ vật liệu bảo vệ lên lớp gỉ rời, bụi thép hoặc bề mặt nhiễm dầu. Lớp phủ khi đó không bám vào thép nền. Nó chỉ khóa một phần sản phẩm ăn mòn bên dưới và tạo cảm giác đã xử lý xong.

Sika MonoTop®-910 N làm gì trong hệ thống sửa chữa?

Sika MonoTop®-910 N là vật liệu gốc xi măng, biến tính polymer, một thành phần. Vật liệu được sử dụng làm lớp bảo vệ chống ăn mòn cho cốt thép và lớp kết nối trong hệ thống sửa chữa bê tông. Sản phẩm được giới thiệu phù hợp với EN 1504-7.

Vai trò của lớp này là tạo môi trường bảo vệ mới quanh cốt thép sau khi phần bê tông hư hỏng và sản phẩm ăn mòn đã được loại bỏ. Nó cũng có thể được sử dụng như lớp kết nối, tùy cấu hình hệ thống và hướng dẫn kỹ thuật của sản phẩm đang phân phối.

Thông số tham khảo cần được kiểm soát:

Các con số trên không được tách khỏi bản dữ liệu của đúng sản phẩm, đúng thị trường và đúng quy cách bao bì. Tỷ lệ nước trộn có thể thay đổi theo phương pháp thi công và hướng dẫn từng phiên bản. Trộn theo thói quen của đội thi công là một sai số nguy hiểm. Nước dư làm tăng độ rỗng, giảm cường độ và suy yếu cường độ bám dính. Nước thiếu làm hỗn hợp khó thi công, không bao phủ liên tục và dễ tạo khuyết tật quanh cốt thép.

Lớp thứ nhất phải phủ kín thép. Không để sót mặt sau thanh thép nếu hình học vùng đục cho phép tiếp cận. Lớp thứ hai chỉ được thi công khi lớp thứ nhất đã đạt trạng thái bề mặt phù hợp. Khoảng chờ 4–5 giờ ở 20°C là giá trị tham khảo, không phải mốc cứng trong mọi điều kiện. Nhiệt độ, độ ẩm, thông gió, chiều dày thực tế và lượng nước trộn đều ảnh hưởng đến thời gian này.

Không được nhầm lớp bảo vệ cốt thép với lớp hoàn trả tiết diện. Sika MonoTop®-910 N không tự thay thế toàn bộ vữa sửa chữa có chiều dày lớn. Sau khi lớp bảo vệ đạt điều kiện, vùng bê tông bị đục bỏ phải được hoàn trả bằng vật liệu phù hợp với chiều dày, vị trí và yêu cầu cơ học của cấu kiện.

Bước ba: hoàn trả tiết diện bằng vữa sửa chữa phù hợp

Vữa sửa chữa bê tông chống rỉ không chỉ có nhiệm vụ che kín cốt thép. Nó phải tạo liên kết với nền, truyền ứng suất, hạn chế co ngót không kiểm soát và bảo vệ cấu kiện trước môi trường tiếp theo.

Trước khi thi công, nền bê tông phải được làm sạch bụi, mảnh vụn, dầu mỡ và các thành phần gây cản trở bám dính. Nền cần đạt trạng thái phù hợp theo yêu cầu của hệ vật liệu. Một số hệ yêu cầu làm ẩm nền nhưng không để đọng nước; một số cấu hình sử dụng lớp kết nối riêng. Quy trình phải bám theo tài liệu kỹ thuật của vật liệu được chọn, không ghép các sản phẩm khác hệ chỉ vì cùng mang tên vữa sửa chữa.

Ba lớp liên kết phải được kiểm soát

Trong vùng sửa chữa cốt thép, có ba liên kết chịu trách nhiệm duy trì sự làm việc của hệ thống:

1. Liên kết giữa cốt thép và lớp bảo vệ: quyết định khả năng bảo vệ liên tục quanh thanh thép.

2. Liên kết giữa lớp bảo vệ hoặc lớp kết nối và bê tông cũ: quyết định khả năng truyền ứng suất qua mặt tiếp giáp.

3. Liên kết giữa vữa sửa chữa và nền: quyết định việc vùng hoàn trả có làm việc cùng cấu kiện hay tách rời sau chu kỳ co ngót, nhiệt độ và ẩm.

Chỉ cần một trong ba liên kết bị phá hủy, vùng sửa chữa trở thành lớp phủ rời. Bề mặt có thể phẳng. Màu sắc có thể đồng đều. Nhưng khả năng phục hồi kết cấu không được xác lập bằng hình thức hoàn thiện.

Vữa cần được đầm và ép sát quanh cốt thép, không tạo túi khí. Các góc khuất phía sau thanh thép là vị trí dễ bị bỏ rỗng nhất. Nếu hình học vùng đục quá hẹp, không thể đưa vật liệu vào và kiểm soát độ đặc chắc, phương án thi công phải được điều chỉnh trước khi trộn vữa.

Chiều dày hoàn trả phụ thuộc vào chiều sâu hư hỏng và hệ vữa được chọn. Không có cơ sở để áp dụng một chiều dày chung cho mọi cấu kiện. Vữa sửa chữa lớp mỏng, vữa sửa chữa tiết diện lớn và vật liệu đổ bù có cơ chế làm việc khác nhau. Module đàn hồi, co ngót, cường độ nén, cường độ bám dính và tương thích với bê tông cũ đều ảnh hưởng đến ứng suất tại vùng tiếp giáp.

Không dùng vữa để che giấu mất mát cốt thép

Đây là sai lầm nghiêm trọng nhất. Khi thanh thép bị ăn mòn, đường kính thực tế có thể giảm. Khả năng chịu kéo giảm theo diện tích tiết diện còn lại. Liên kết neo cũng có thể bị suy yếu. Vữa mới chỉ khôi phục hình dạng bên ngoài, không tự tạo lại diện tích thép đã mất.

Nếu cấu kiện có dấu hiệu suy giảm chịu lực, cần đánh giá riêng theo hiện trạng và tải trọng. ACI CODE-562-21 đặt ra khung yêu cầu tối thiểu cho đánh giá, thiết kế, sửa chữa và phục hồi kết cấu bê tông hiện hữu. Trong các trường hợp mất an toàn hoặc chưa xác định được khả năng chịu lực hiện tại, có thể cần chống đỡ tạm thời trước khi đục phá.

Việc chống đỡ không phải thủ tục hình thức. Khi bê tông bảo vệ bị đục bỏ, tiết diện chịu lực và điều kiện liên kết có thể thay đổi. Nếu cấu kiện đang chịu tải, thao tác phá dỡ cục bộ có thể làm phân bố ứng suất biến đổi. Một khu vực vốn đã suy yếu có thể tiếp tục phá hủy trong lúc sửa chữa.

Khi nào cần gia cường bằng sợi carbon?

Sửa chữa bê tông và gia cường kết cấu là hai cấp độ công việc khác nhau.

Sửa chữa nhằm loại bỏ bê tông suy thoái, xử lý cốt thép, hoàn trả tiết diện và khôi phục điều kiện bảo vệ. Gia cường nhằm tăng khả năng chịu uốn, chịu cắt hoặc chịu tải của cấu kiện khi tiết diện hiện hữu không còn đáp ứng yêu cầu.

SikaWrap®-231 C là tấm dệt sợi carbon một phương dùng trong hệ thống gia cường kết cấu. Vật liệu được giới thiệu cho các ứng dụng cải thiện khả năng chịu uốn và chịu cắt, tăng khả năng chịu tải của dầm, cột và cấu kiện bê tông cốt thép. Hệ FRP dán ngoài có ưu điểm về khối lượng nhẹ, lắp đặt tương đối gọn và không bị ăn mòn như thép.

Nhưng sợi carbon không phải bản sao dán ngoài của thanh thép đã mất. Khả năng làm việc của hệ FRP phụ thuộc vào:

• cường độ và trạng thái nền bê tông;
• chiều dài neo và chi tiết kết thúc;
• hướng sợi so với ứng suất chính;
• module đàn hồi và biến dạng giới hạn của hệ;
• điều kiện bề mặt, nhiệt độ và độ ẩm khi thi công;
• nguy cơ bóc tách lớp bê tông nền;
• tải trọng hiện hữu và tải trọng sau sửa chữa;
• yêu cầu chống cháy, bảo vệ bề mặt và khả năng tiếp cận.

Một dải sợi carbon dán lên bê tông còn rỗng, yếu hoặc nhiễm dầu không tạo ra gia cường có kiểm soát. Cường độ kéo cao của sợi không bù được cường độ bám dính thấp của nền. Khi mặt tiếp giáp bị bóc tách, hệ gia cường mất đường truyền lực.

Sợi carbon chỉ bổ sung khả năng chịu lực sau khi nguyên nhân ăn mòn và nền bê tông đã được xử lý. Dán FRP lên vùng đang tiếp tục thấm nước là kéo dài sai lầm, không phải gia cường.

Các lỗi thi công làm hư hỏng quay trở lại

Trám kín trước khi làm sạch cốt thép

Đây là phương án nhanh về hình thức và yếu về cơ học. Lớp vữa mới che khuất sản phẩm ăn mòn. Khi phản ứng tiếp tục, áp lực lại phát triển từ bên trong. Vết nứt mới thường xuất hiện theo đúng đường cũ.

Chỉ xử lý phần bê tông đã bong nhìn thấy

Ăn mòn thường phát triển bên dưới vùng bê tông chưa bong hoàn toàn. Nếu chỉ đục phần đã rơi, ranh giới bê tông yếu còn lại sẽ trở thành mặt phá hoại tiềm ẩn. Kiểm tra bằng gõ, quan sát và khảo sát bổ sung phải được thực hiện trước khi chốt phạm vi đục bỏ.

Chà một mặt của thanh thép

Cốt thép có chu vi. Gỉ có thể nằm ở mặt sau, trong khe giữa thép và bê tông hoặc tại vùng giao cắt với thanh khác. Làm sạch một phía rồi phủ vật liệu lên phần còn lại không tạo ra lớp bảo vệ liên tục.

Tự ý tăng nước để vữa dễ thi công

Nước bổ sung làm thay đổi tính công tác và cấu trúc lỗ rỗng của vữa. Cường độ bám dính, co ngót và khả năng chống thấm có thể bị ảnh hưởng. Vữa sửa chữa không được điều chỉnh bằng cảm giác của thợ trộn.

Dùng lớp bảo vệ cốt thép thay cho vữa hoàn trả

Lớp chống ăn mòn có chức năng riêng. Vữa hoàn trả có chức năng riêng. Hai lớp có thể nằm trong cùng hệ thống nhưng không đồng nhất về chiều dày, cường độ và cơ chế truyền lực.

Gia cường trước khi sửa nền

FRP cần nền đủ đặc chắc. Nếu cốt thép còn rỉ, bê tông còn bong hoặc nguyên nhân thấm chưa được kiểm soát, việc dán sợi carbon chỉ che phủ hiện trạng. Không thể đánh giá hiệu quả gia cường trên một nền đang tiếp tục phá hủy.

Bỏ qua điều kiện tải khi đục phá

Dầm, cột và sàn không phải khối vật liệu đứng yên trong quá trình sửa chữa. Tải trọng bản thân, tải sử dụng và phản lực liên kết vẫn tồn tại. Với cấu kiện suy yếu, trình tự đục bỏ và chống đỡ phải được thiết kế, không được giao hoàn toàn cho kinh nghiệm tại hiện trường.

Trình tự kiểm soát cho một hạng mục sửa chữa

Một quy trình xử lý cốt thép bị rỉ có thể được tổ chức theo các điểm kiểm soát sau:

1. Khảo sát và lập bản đồ hư hỏng: ghi nhận vết nứt, bong bật, vệt gỉ, vùng rỗng và dấu hiệu biến dạng.

2. Xác định nguyên nhân có khả năng chi phối: ăn mòn do clorua, cacbonat hóa, thấm nước, co ngót, lún, quá tải hoặc tổ hợp nhiều cơ chế.

3. Đánh giá khả năng chịu lực: kiểm tra khi có dấu hiệu mất tiết diện thép, võng, nứt kết cấu hoặc thay đổi công năng.

4. Thiết lập biện pháp chống đỡ nếu cần: thực hiện trước khi đục phá tại vùng có rủi ro.

5. Đục bỏ bê tông suy thoái: mở đến nền đặc chắc, tạo hình ranh giới sửa chữa rõ ràng.

6. Làm sạch cốt thép: loại bỏ sản phẩm ăn mòn bằng phương pháp phù hợp, sau đó kiểm tra tiết diện còn lại.

7. Xử lý thép: quyết định giữ nguyên, nối, bổ sung hoặc thay thế theo đánh giá kết cấu.

8. Thi công lớp bảo vệ: sử dụng vật liệu đúng hệ, đúng tỷ lệ nước, đúng chiều dày và thời gian chờ.

9. Hoàn trả tiết diện: dùng vữa sửa chữa tương thích, kiểm soát độ đặc chắc và liên kết với nền.

10. Gia cường nếu thiết kế yêu cầu: chỉ thi công SikaWrap®-231 C hoặc hệ FRP tương đương sau khi nền đạt điều kiện.

11. Kiểm soát nguồn nước và tác nhân xâm nhập: sửa khe nứt, khe tiếp giáp, lớp chống thấm hoặc chi tiết thoát nước liên quan.

12. Nghiệm thu theo hồ sơ kỹ thuật: không chỉ nghiệm thu bằng màu sắc và độ phẳng bề mặt.

Danh sách này không thay thế thiết kế sửa chữa cho một cấu kiện cụ thể. Nó chỉ xác lập trật tự công việc để không đảo ngược nguyên nhân và hậu quả.

Kết luận: xử lý từ ngày mai, nhưng không sửa chữa theo thời hạn tưởng tượng

Tiêu đề có thể nói bắt đầu từ ngày mai. Kỹ thuật không cho phép hứa rằng một dầm, cột hoặc sàn sẽ được xử lý xong trong một ngày hay ba ngày. Thời gian phụ thuộc vào phạm vi hư hỏng, điều kiện tải, khả năng tiếp cận, mức mất tiết diện cốt thép, loại vữa và yêu cầu gia cường.

Ba bước cốt lõi vẫn không thay đổi:

• mở và loại bỏ toàn bộ bê tông suy thoái;
• làm sạch, kiểm tra và phủ bảo vệ cốt thép;
• hoàn trả tiết diện bằng vữa phù hợp, sau đó gia cường nếu có tính toán yêu cầu.

Sika MonoTop®-910 N có thể giữ vai trò lớp bảo vệ chống ăn mòn và lớp kết nối trong hệ thống sửa chữa. SikaWrap®-231 C có thể đảm nhiệm chức năng gia cường bằng sợi carbon trong cấu hình được thiết kế đúng. Không vật liệu nào thay thế được khảo sát, đánh giá nguyên nhân và kiểm tra khả năng chịu lực.

Khuyến cáo thi công phải được giữ ở mức cứng rắn: không trám vữa lên gỉ rời, không dán sợi carbon lên nền bê tông yếu, không tự ý tăng nước trộn và không dùng lớp hoàn thiện để che giấu mất mát tiết diện cốt thép. Khi cơ chế phá hủy chưa được xử lý, mọi lớp vật liệu mới chỉ là phần trì hoãn của lần bong nứt tiếp theo.
