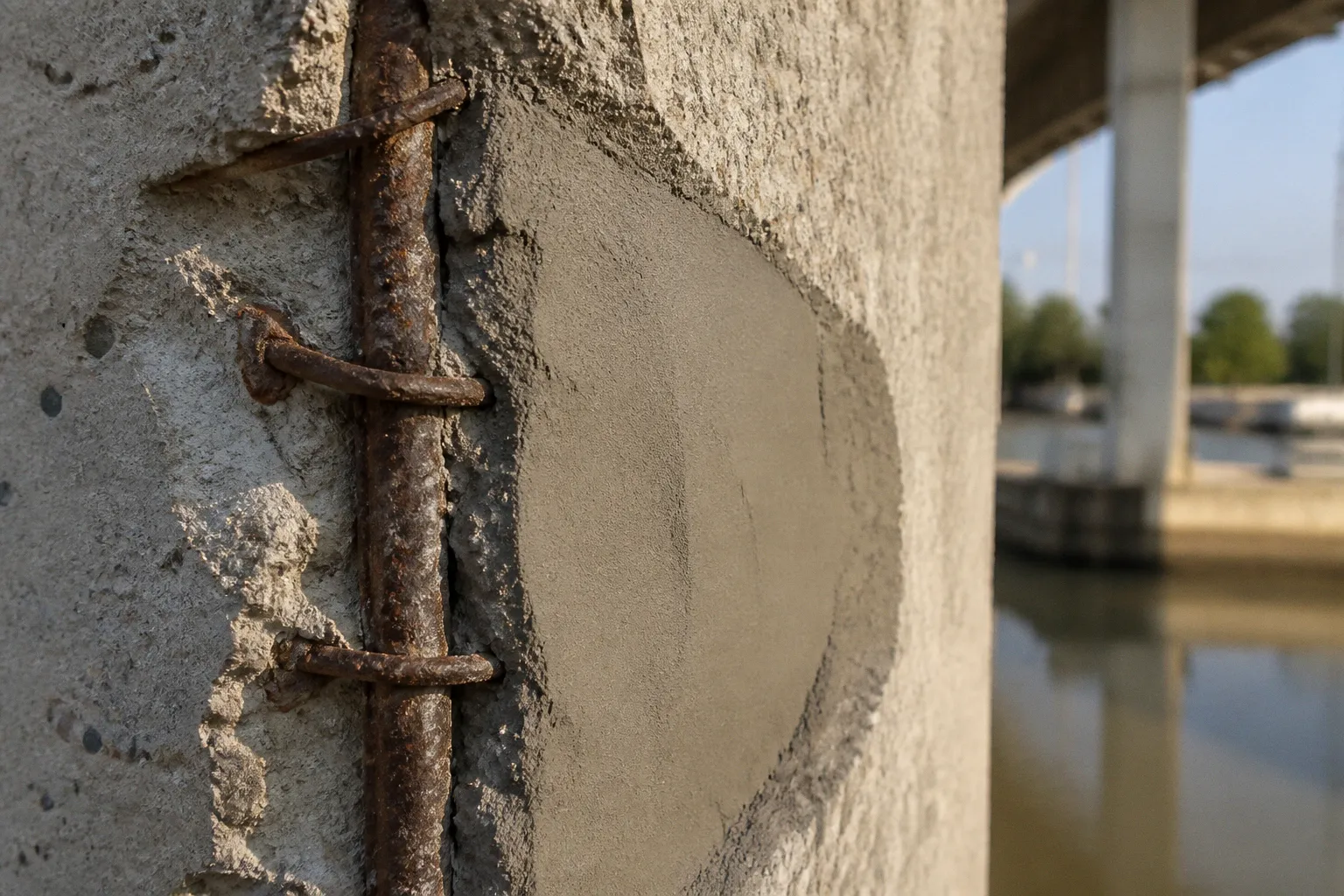

Nước và ion clorua đi qua các lỗ rỗng, vết nứt hoặc vùng bê tông bị bong tróc, làm mất dần môi trường bảo vệ quanh thép. Khi lớp bê tông bảo vệ không còn đủ khả năng duy trì trạng thái ổn định, cốt thép bắt đầu ăn mòn, trương nở và đẩy lớp bê tông bên ngoài nứt ra.
Vì vậy, xử lý bề mặt thép bằng một lớp vữa lót chống rỉ sét không phải là thao tác quét phủ mang tính tạm thời. Vật liệu phải vừa bám chắc lên thép, vừa tạo được hàng rào hạn chế nước và clorua, đồng thời tương thích với lớp vữa sửa chữa bê tông phía sau. Sika MonoTop-910 N được phát triển cho chính vai trò đó: làm lớp kết nối và lớp phủ bảo vệ chống ăn mòn cốt thép trong hệ thống sửa chữa bê tông.
Điểm cần hiểu đúng là sản phẩm không hoạt động như một chất ức chế ăn mòn hóa học đơn thuần. Cơ chế của Sika MonoTop-910 N là sự kết hợp giữa nền xi măng có tính kiềm, polymer cải tiến và silica fume, tạo nên lớp vữa bám dính, đặc chắc, giúp hạn chế sự tiếp xúc của cốt thép với nước, ion clorua và các tác nhân gây ăn mòn.
Cốt thép bị ăn mòn trong bê tông như thế nào?
Bê tông mới thường tạo ra môi trường kiềm cao quanh cốt thép. Trong điều kiện đó, trên bề mặt thép hình thành một lớp màng bảo vệ thụ động rất mỏng, giúp làm chậm quá trình ăn mòn. Có thể hình dung lớp màng này giống như một vùng bảo vệ vô hình: thép vẫn nằm trong bê tông, nhưng các phản ứng phá hủy chưa dễ dàng diễn ra.
Tuy nhiên, môi trường bảo vệ ấy có thể suy giảm theo thời gian. Hai tác nhân thường gặp nhất là quá trình cacbonat hóa và sự xâm nhập của ion clorua. Cacbonat hóa làm giảm độ kiềm của bê tông; còn ion clorua có thể xuyên qua mạng lỗ rỗng, tiếp cận cốt thép và phá vỡ tính ổn định của lớp màng thụ động.
Khi ăn mòn bắt đầu, trên bề mặt cốt thép hình thành các vùng có tính chất khác nhau. Một vùng trở thành anot, nơi kim loại bị hòa tan; vùng khác đóng vai trò catot, nơi tiếp nhận phản ứng khử. Nước và oxy tham gia vào quá trình này, còn sản phẩm ăn mòn chiếm thể tích lớn hơn thép ban đầu. Đó là lý do tại sao một thanh thép bị rỉ không chỉ yếu đi mà còn có thể gây nứt dọc, bong bật và rỗng lớp bê tông bảo vệ.
Trong thực tế sửa chữa, tôi thường nhấn mạnh với các nhà quản lý công trình rằng không nên chỉ nhìn vào mảng bê tông đã bong. Cần quan sát cả tình trạng cốt thép phía sau: thép có bị phủ rỉ dạng bột hay không, tiết diện còn giữ được bao nhiêu, bề mặt có dính dầu mỡ hoặc hồ xi măng cũ không, và nguồn ẩm còn tiếp tục tác động vào khu vực đó hay không.
Nếu chỉ đắp vữa mới lên cốt thép đang còn rỉ, phần hư hỏng có thể bị che kín nhưng chưa được xử lý đúng bản chất. Lớp sửa chữa bên ngoài có thể đẹp và liền mạch trong thời gian đầu, tuy nhiên phản ứng ăn mòn vẫn tiếp diễn ở mặt tiếp giáp bên trong.
Lớp phủ chống ăn mòn chỉ phát huy đúng vai trò khi cốt thép đã được làm sạch và lớp vữa phía sau được lựa chọn phù hợp với tình trạng của bê tông.
Sika MonoTop-910 N tạo hàng rào bảo vệ ra sao?
Sika MonoTop-910 N là vữa gốc xi măng một thành phần, được cải tiến bằng polymer phân tán lại, silica fume, cốt liệu chọn lọc và các phụ gia chuyên dụng. Sản phẩm được dùng làm chất kết nối giữa nền bê tông với vữa sửa chữa, đồng thời làm lớp phủ bảo vệ chống ăn mòn cho cốt thép.
Cách hoạt động của vật liệu có thể bóc tách thành ba lớp ý nghĩa: nền xi măng tạo môi trường bám dính và kiềm; polymer hỗ trợ khả năng liên kết, độ đặc chắc và độ bám; silica fume góp phần làm giảm tính thấm của lớp vữa khi được thi công đúng điều kiện.
Nền xi măng và môi trường kiềm
Thành phần xi măng Portland giúp lớp vữa hình thành cấu trúc khoáng ổn định sau khi thủy hóa. Trong quá trình này, vật liệu không đơn giản chỉ khô lại trên bề mặt thép mà phát triển cường độ thông qua phản ứng với nước. Cấu trúc sau đóng rắn tạo ra lớp nền có khả năng bám dính lên cốt thép đã được làm sạch và lên bề mặt bê tông phù hợp.
Môi trường kiềm của vữa cũng đóng vai trò hỗ trợ bảo vệ cốt thép. Tuy nhiên, không nên diễn giải rằng sản phẩm chỉ dựa vào cơ chế thụ động hóa điện hóa để ngăn rỉ. Hiệu quả thực tế đến từ sự phối hợp giữa môi trường kiềm, khả năng bám dính và hàng rào vật lý làm chậm sự xâm nhập của nước cùng các chất gây ăn mòn.
Polymer cải thiện sự liên kết
Polymer phân tán lại giúp lớp vữa có khả năng liên kết tốt hơn so với một lớp hồ xi măng thông thường. Khi được trộn và thi công đúng theo tài liệu kỹ thuật, polymer hỗ trợ sự liền mạch giữa các thành phần trong lớp phủ, hạn chế tình trạng bề mặt dễ bụi, dễ tách và giảm độ bám tại vùng tiếp giáp.
Đây là điểm quan trọng trong sửa chữa cốt thép, bởi vùng tiếp xúc giữa thép và vữa thường chịu nhiều bất lợi: bề mặt thép có thể không hoàn toàn phẳng, tiết diện bị rỗ do ăn mòn, còn nền bê tông xung quanh thường nhám và không đồng đều. Một lớp phủ có độ bám kéo tốt sẽ giúp giảm nguy cơ tạo ra khe hở nhỏ, nơi nước và clorua có thể tích tụ.
Theo dữ liệu kỹ thuật, cường độ bám dính kéo của Sika MonoTop-910 N đạt tối thiểu 2,0 MPa sau 28 ngày. Con số này không nên được tách rời khỏi điều kiện thi công, bởi độ sạch của thép, độ đặc chắc của nền, độ ẩm bề mặt và cách bảo dưỡng đều ảnh hưởng trực tiếp đến kết quả cuối cùng.
Silica fume làm cấu trúc vữa đặc chắc hơn
Silica fume là vật liệu dạng hạt rất mịn. Khi có mặt trong hệ xi măng, thành phần này tham gia điều chỉnh cấu trúc vi mô của lớp vữa, giúp giảm các khoảng rỗng lớn và tạo nên một lớp vật liệu đặc chắc hơn nếu được cấp nước, trộn và bảo dưỡng phù hợp.
Trong hệ thống bảo vệ cốt thép, ý nghĩa của cấu trúc đặc chắc nằm ở việc làm chậm đường đi của nước và ion clorua. Vật liệu không biến bề mặt thành một lớp kín tuyệt đối trong mọi điều kiện, nhưng có thể tạo ra hàng rào vật lý đáng kể khi được phủ đủ chiều dày và không bị nứt, rỗ hoặc thiếu liên kết.
Sika MonoTop-910 N được mô tả theo Nguyên tắc 11, Phương pháp 11.1 của EN 1504-9, liên quan đến việc kiểm soát khu vực anot để bảo vệ cốt thép. Đồng thời, sản phẩm đạt yêu cầu của EN 1504-7 về bảo vệ chống ăn mòn cốt thép và được chứng nhận khả năng chống ăn mòn theo EN 15183.
Vì sao phải thi công tối thiểu hai lớp với tổng chiều dày 2 mm?
Một trong những sai sót phổ biến khi dùng vữa lót chống rỉ sét Sika là xem lớp phủ như một lớp sơn mỏng. Người thi công có thể quét nhanh một lượt lên thép, thấy bề mặt đã đổi màu và cho rằng công việc đã hoàn tất. Tuy nhiên, lớp bảo vệ chống ăn mòn cốt thép cần đạt tổng chiều dày khô tối thiểu 2 mm và được thi công ít nhất hai lớp.
Quy định này có ý nghĩa cả về kỹ thuật lẫn khả năng kiểm soát tại công trường.
Lớp thứ nhất cần phủ kín bề mặt thép, đi vào các vùng nhám và những điểm khó tiếp cận quanh thanh cốt thép. Sau khi lớp đầu tiên đạt trạng thái phù hợp, lớp tiếp theo giúp hoàn thiện chiều dày, giảm nguy cơ còn điểm hở và tạo bề mặt đồng đều hơn để tiếp nhận vữa sửa chữa.
Nếu chỉ quét một lớp quá mỏng, lớp phủ dễ bị gián đoạn tại các cạnh, vùng thép giao nhau hoặc vị trí cốt thép nằm sát nền. Một số khu vực có thể nhìn như đã được phủ, nhưng thực tế chiều dày không đủ để tạo hàng rào bảo vệ liên tục.
Định mức vật liệu được công bố khoảng 2,0 kg bột cho mỗi mét vuông tại chiều dày 1 mm. Từ đó, khi tính sơ bộ cho lớp phủ chống ăn mòn dày 2 mm, lượng bột lý thuyết sẽ tăng tương ứng. Tuy nhiên, định mức thực tế còn phụ thuộc độ nhám nền, hình dạng cốt thép, mức độ hao hụt khi thi công và cách kiểm soát chiều dày. Không nên lấy con số lý thuyết để thay thế cho việc kiểm tra bề mặt và khối lượng vật tư tại công trường.
| Thông số | Giá trị tham khảo |
|---|---|
| Chiều dày tối thiểu của hệ phủ chống ăn mòn | Tổng 2 mm |
| Số lớp thi công tối thiểu | 2 lớp |
| Mức tiêu thụ lý thuyết | Khoảng 2,0 kg/m² cho mỗi 1 mm |
| Cường độ chịu nén sau 28 ngày | Khoảng 50 MPa |
| Cường độ bám dính kéo sau 28 ngày | Tối thiểu 2,0 MPa |
| Hàm lượng ion clorua hòa tan | Không vượt quá 0,01% |
| Khối lượng thể tích vữa tươi | Khoảng 1,9–2,0 kg/l |
| Thời gian sống của hỗn hợp ở khoảng 20°C | Khoảng 90–120 phút |
Các giá trị trên là cơ sở để kỹ sư và đội thi công xây dựng phương án, không phải lời cam kết rằng mọi công trường đều đạt cùng một kết quả. Nhiệt độ, độ ẩm, lượng nước trộn, thời gian chờ giữa các lớp và điều kiện bảo dưỡng đều cần được kiểm soát theo tài liệu kỹ thuật của sản phẩm.
Quy trình xử lý cốt thép trước khi phủ Sika MonoTop-910 N
Vật liệu tốt không thể bù cho một bề mặt chưa được chuẩn bị. Với cốt thép bị ăn mòn, công đoạn làm sạch thường quyết định phần lớn độ bền của hệ sửa chữa.
1. Mở rộng và làm sạch vùng bê tông hư hỏng
Trước tiên, cần loại bỏ bê tông đã mất liên kết, rỗng, nứt tách hoặc bị nhiễm bẩn. Việc đục phá nên mở đủ không gian quanh thanh thép để có thể làm sạch toàn bộ chu vi trong phạm vi cần xử lý, thay vì chỉ tạo một rãnh hẹp ở mặt ngoài.
Nếu bê tông yếu còn nằm phía sau cốt thép, lớp vữa mới sẽ không có nền tựa ổn định. Khi đó, bề mặt hoàn thiện có thể nhám và liền mạch ở bên ngoài nhưng vẫn tồn tại vùng rỗng bên trong.
Sau khi đục phá, bề mặt bê tông cần được làm sạch bụi, mảnh vụn và các thành phần dễ bong. Với công trình có yêu cầu cao, phương pháp làm sạch nên được lựa chọn dựa trên mức độ hư hỏng và điều kiện thi công thực tế, miễn là không làm tổn thương thêm cốt thép hoặc phần bê tông còn tốt.
2. Làm sạch cốt thép đến nền kim loại phù hợp
Rỉ sét, vảy rỉ, hồ xi măng, dầu mỡ và các tạp chất bám trên thép đều có thể làm giảm độ bám của lớp phủ. Cốt thép cần được làm sạch đến trạng thái phù hợp với yêu cầu thi công, đặc biệt tại mặt sau của thanh thép và các vị trí giao nhau.
Với thanh thép đã bị giảm tiết diện đáng kể, việc phủ vữa không thể tự khôi phục khả năng chịu lực ban đầu. Khi đó, cần đánh giá kết cấu để quyết định có phải bổ sung thép, thay thế cục bộ hay sử dụng giải pháp gia cường khác hay không. Sika MonoTop-910 N là lớp bảo vệ và lớp kết nối trong hệ sửa chữa; sản phẩm không thay thế cho tính toán gia cường khi cấu kiện đã suy giảm khả năng chịu lực.
3. Kiểm tra nguồn ẩm và tác nhân gây ăn mòn
Nếu khu vực sửa chữa vẫn liên tục tiếp xúc với nước rò rỉ, nước biển, nước có clorua hoặc môi trường ẩm kéo dài, lớp phủ chống ăn mòn sẽ phải làm việc trong điều kiện khắc nghiệt hơn. Việc bịt nguồn nước, xử lý khe nứt và khôi phục lớp bê tông bảo vệ cần được xem như một phần của toàn bộ phương án.
Nếu chỉ làm sạch thép rồi phủ vật liệu mà bỏ qua nguồn ẩm, công trình có thể tái phát hư hỏng dù lớp phủ ban đầu vẫn bám tốt. Chống ăn mòn cốt thép không phải là một thao tác tách rời, mà là chuỗi xử lý từ nguyên nhân, bề mặt thép đến lớp vữa khôi phục.
4. Làm ẩm nền đúng mức
Nền bê tông thường cần đạt trạng thái ẩm thích hợp trước khi thi công lớp kết nối, nhưng không để đọng nước tự do. Một nền quá khô có thể hút nước nhanh khỏi vữa, khiến vật liệu khó phát triển liên kết ổn định; ngược lại, bề mặt có nước đọng lại làm loãng hồ xi măng tại vùng tiếp xúc.
Đây là điều kiện nghe có vẻ đơn giản nhưng thường bị xem nhẹ trong công trường. Bề mặt cần ẩm đồng đều, không bóng nước, không có dòng nước chảy qua và không bị nhiễm bẩn trở lại sau khi đã làm sạch.
Thi công lớp phủ chống ăn mòn cốt thép
Sika MonoTop-910 N là sản phẩm một thành phần, vì vậy việc kiểm soát nước trộn và thời gian sử dụng hỗn hợp rất quan trọng. Hỗn hợp cần được trộn theo hướng dẫn kỹ thuật của nhà sản xuất, không tự ý thêm nước để làm vữa lỏng hơn khi vật liệu bắt đầu mất độ dẻo.
Khi thi công lớp đầu tiên, cần bảo đảm vữa tiếp xúc đầy đủ với toàn bộ bề mặt cốt thép đã chuẩn bị. Chổi cứng hoặc dụng cụ phù hợp có thể giúp đưa vật liệu vào các vùng nhám, cạnh thanh thép và vùng giao nhau, nơi thường dễ còn điểm hở.
Sau thời gian chờ phù hợp, lớp thứ hai được thi công để đạt tổng chiều dày khô tối thiểu 2 mm. Khoảng chờ giữa hai lớp không nên được quyết định chỉ bằng cảm quan bên ngoài; nhiệt độ và độ ẩm có thể làm tốc độ ninh kết thay đổi đáng kể. Ở khoảng 20°C, thời gian sống của hỗn hợp vào khoảng 90–120 phút, trong khi thời gian bắt đầu ninh kết khoảng 5,5 giờ và kết thúc khoảng 7,5 giờ theo dữ liệu kỹ thuật được công bố.
Các nhà quản lý nên thống nhất trước cách kiểm soát những điểm sau:
- Bề mặt thép đã được làm sạch đủ và không bị rỉ trở lại trước khi phủ.
- Lớp phủ đi kín quanh thanh thép, không chỉ tập trung ở mặt dễ nhìn thấy.
- Tổng chiều dày đạt tối thiểu 2 mm sau ít nhất hai lớp.
- Không trộn lượng vật liệu vượt quá khả năng sử dụng trong thời gian sống của hỗn hợp.
- Không thi công trên nền có nước đọng, dầu mỡ hoặc bụi chưa được loại bỏ.
- Không đắp vữa sửa chữa khi lớp phủ chưa đạt trạng thái phù hợp theo hướng dẫn kỹ thuật.
- Các điều kiện nhiệt độ, độ ẩm và bảo dưỡng được ghi nhận trong quá trình thi công.
Trong trường hợp kết cấu có cốt thép dày, khe hẹp hoặc hình học phức tạp, việc kiểm soát độ phủ càng cần cẩn thận. Một lớp vữa nhìn liền mạch trên mặt ngoài chưa chắc đã bao phủ tốt phía sau thanh thép. Đây là nơi kinh nghiệm xử lý bề mặt có giá trị rất rõ ràng: cần quan sát hướng tiếp cận, độ nhám, khả năng luồn dụng cụ và nguy cơ tạo túi khí hoặc khoảng rỗng.
MonoTop-910 N trong hệ sửa chữa bê tông
Sika MonoTop-910 N thường không phải là lớp hoàn thiện duy nhất của toàn bộ cấu kiện. Vai trò của nó là bảo vệ cốt thép và tạo liên kết với lớp vữa sửa chữa tiếp theo. Sau khi thép đã được phủ đúng chiều dày, phần bê tông bị mất cần được khôi phục bằng vật liệu sửa chữa tương thích, có khả năng lấp đầy, bám dính và làm việc ổn định với nền hiện hữu.
Có thể hình dung hệ sửa chữa gồm các lớp chức năng liên tiếp:
1. Nền bê tông còn khả năng chịu lực: phần còn lại phải được làm sạch và kiểm tra, tránh để vữa mới bám lên lớp bê tông yếu.
2. Cốt thép đã làm sạch: loại bỏ rỉ và tạp chất, đồng thời đánh giá nguy cơ suy giảm tiết diện.
3. Lớp Sika MonoTop-910 N: bảo vệ chống ăn mòn và hỗ trợ liên kết giữa cốt thép, nền bê tông và vữa sửa chữa.
4. Vữa khôi phục hình dạng cấu kiện: bù lại phần bê tông bị mất, tái lập lớp bảo vệ và hình dạng làm việc của cấu kiện.
5. Lớp hoàn thiện hoặc chống thấm khi cần: hạn chế nước và tác nhân môi trường tiếp tục xâm nhập.
Cách tiếp cận này giúp tránh một lỗi khá phổ biến: coi việc xử lý rỉ thép là toàn bộ công tác sửa chữa. Nếu vết nứt phát sinh do chuyển vị, tải trọng, co ngót hoặc lún; nếu nước vẫn đi qua khe nối; hoặc nếu bê tông bị nhiễm clorua trên diện rộng, chỉ phủ một phần cốt thép lộ ra sẽ không giải quyết trọn vẹn nguyên nhân.
Trong công trình công nghiệp, tầng hầm, bể chứa hoặc khu vực gần biển, cần xem xét thêm điều kiện tiếp xúc thực tế. Ion clorua hòa tan trong Sika MonoTop-910 N không vượt quá 0,01% theo EN 1015-17, nhưng bản thân lớp vữa không thể thay thế cho thiết kế chống thấm tổng thể hay biện pháp kiểm soát môi trường xâm thực.
Một hệ sửa chữa bền không chỉ làm cho cốt thép sạch hơn; nó phải làm cho đường đi của nước và clorua khó hơn sau khi cấu kiện được khôi phục.
Những thông số kỹ thuật nói lên điều gì?
Các thông số trên tài liệu kỹ thuật thường khá khô nếu chỉ đọc như một bảng số. Nhưng khi đặt vào bối cảnh sửa chữa, mỗi giá trị lại trả lời một câu hỏi thực tế.
Cường độ chịu nén khoảng 50 MPa sau 28 ngày
Cường độ chịu nén khoảng 50 MPa sau 28 ngày cho thấy lớp vữa có nền cơ học đáng kể sau khi đóng rắn đầy đủ. Tuy nhiên, không nên dùng riêng cường độ nén để kết luận toàn bộ hệ sửa chữa đã phù hợp với cấu kiện.
Lớp phủ bảo vệ cốt thép mỏng phải đồng thời bám dính, ổn định thể tích và tương thích với lớp vữa phía ngoài. Một vật liệu có cường độ cao nhưng bám kém hoặc thi công trên nền chưa đạt yêu cầu vẫn có thể bị tách lớp.
Cường độ bám dính kéo tối thiểu 2,0 MPa
Độ bám dính kéo phản ánh khả năng chống tách của lớp vữa khỏi nền trong điều kiện thử nghiệm. Với sửa chữa bê tông, đây là chỉ tiêu quan trọng bởi vùng tiếp giáp thường là điểm yếu nhất của hệ thống.
Tuy nhiên, bám dính không chỉ đến từ thành phần vật liệu. Nền phải đủ đặc chắc, sạch, có độ nhám phù hợp và được làm ẩm đúng mức. Nếu lớp bề mặt bị phủ bụi hoặc hồ xi măng yếu, kết quả bám dính thực tế có thể khác xa dữ liệu danh nghĩa.
Hàm lượng ion clorua không vượt quá 0,01%
Clorua là một trong các tác nhân liên quan trực tiếp đến quá trình phá hủy lớp bảo vệ cốt thép. Việc kiểm soát hàm lượng ion clorua trong chính vật liệu sửa chữa giúp hạn chế đưa thêm tác nhân bất lợi vào khu vực đang cần phục hồi.
Dù vậy, chỉ tiêu này không có nghĩa rằng cấu kiện sau sửa chữa sẽ miễn nhiễm với clorua từ môi trường. Nước biển, nước ngầm, hóa chất công nghiệp hoặc bề mặt bê tông cũ nhiễm muối vẫn có thể tiếp tục tạo áp lực lên hệ thống.
Khối lượng thể tích vữa tươi khoảng 1,9–2,0 kg/l
Khối lượng thể tích giúp hình dung trạng thái của hỗn hợp sau khi trộn và hỗ trợ tính toán vật liệu trong thi công. Khi định mức thực tế lệch quá xa so với dự kiến, nguyên nhân có thể nằm ở lượng nước trộn, cách trộn, mức độ hao hụt hoặc chiều dày phủ không được kiểm soát đều.
Đối với lớp phủ mỏng trên cốt thép, chỉ cần một số vùng bị thiếu vật liệu là tính liên tục của hàng rào bảo vệ đã bị ảnh hưởng. Vì vậy, khối lượng sử dụng nên được đối chiếu với diện tích và chiều dày, thay vì chỉ ước lượng bằng mắt.
Sika MonoTop-910 N có thay thế gia cường kết cấu không?
Câu trả lời là không. Sản phẩm hỗ trợ bảo vệ cốt thép chống ăn mòn và làm lớp kết nối trong sửa chữa bê tông, nhưng không phải vật liệu gia cường chịu lực theo nghĩa khôi phục hoặc nâng cao khả năng chịu uốn, chịu cắt hay chịu kéo của dầm, cột và sàn.
Nếu cốt thép đã mất tiết diện, cấu kiện bị nứt lớn, độ võng tăng hoặc khả năng chịu lực không còn đáp ứng yêu cầu, cần có đánh giá kết cấu riêng. Phương án có thể liên quan đến bổ sung cốt thép, mở rộng tiết diện, bản thép, vật liệu composite sợi carbon hoặc các giải pháp khác tùy thiết kế.
Trong những trường hợp đó, MonoTop-910 N vẫn có thể nằm trong trình tự xử lý cốt thép và phục hồi bê tông, nhưng chỉ như một lớp chức năng trong hệ thống. Không nên dùng lớp vữa chống ăn mòn để che lấp vấn đề kết cấu.
Tôi cũng không khuyến khích lựa chọn sản phẩm chỉ vì tên gọi có chữ chống rỉ hoặc chống ăn mòn. Cần đặt nó vào đúng vị trí: vật liệu này phục vụ cho cốt thép đã lộ ra hoặc cần được bảo vệ trong khu vực bê tông sửa chữa; còn nguyên nhân gây ẩm, tải trọng bất thường và cơ chế nứt phải được xử lý đồng thời.
Khi nào lớp phủ bảo vệ dễ mất tác dụng?
Ngay cả sản phẩm đạt tiêu chuẩn cũng có thể không cho kết quả bền nếu quy trình bị rút gọn quá mức. Một số tình huống thường gây rủi ro gồm:
- Cốt thép chỉ được phủ ở mặt ngoài, trong khi mặt sau vẫn còn rỉ hoặc bụi.
- Bê tông yếu được giữ lại vì muốn giảm thời gian đục phá.
- Thi công một lớp duy nhất với chiều dày mỏng hơn yêu cầu.
- Tự ý tăng nước trộn để kéo dài thời gian thao tác.
- Phủ lên nền có nước đọng hoặc lớp bụi mịn chưa được làm sạch.
- Đắp vữa sửa chữa quá sớm khi lớp bảo vệ chưa đạt trạng thái phù hợp.
- Không xử lý đường nước thấm, khe nứt hoặc môi trường có clorua tiếp tục tác động.
- Không đánh giá tiết diện cốt thép trước khi khôi phục cấu kiện.
Các lỗi này thường không tạo ra biểu hiện ngay lập tức. Bề mặt sau sửa chữa có thể vẫn phẳng, nhám vừa phải và liền mạch. Nhưng nếu bên trong còn khoảng rỗng, độ phủ không đủ hoặc nước vẫn đi qua, dấu hiệu bong nứt có thể quay lại sau một thời gian sử dụng.
Lựa chọn và kiểm soát vật liệu trong thực tế
Với các công trình cần sửa chữa cốt thép, tôi thường tách việc lựa chọn thành hai câu hỏi. Thứ nhất, vật liệu có phù hợp với cơ chế hư hỏng không? Thứ hai, đội thi công có kiểm soát được bề mặt và chiều dày theo yêu cầu không?
Sika MonoTop-910 N phù hợp với vai trò lớp kết nối và lớp phủ bảo vệ chống ăn mòn khi cốt thép đã được làm sạch, nền bê tông được chuẩn bị đúng và hệ vữa sửa chữa phía sau có tính tương thích. Sản phẩm đạt các yêu cầu liên quan đến bảo vệ cốt thép theo EN 1504-7 và EN 15183, đồng thời có các thông số về cường độ, bám dính và hàm lượng clorua để phục vụ kiểm soát kỹ thuật.
Tuy nhiên, các nhà quản lý không nên chỉ dựa vào bao bì hoặc một con số cường độ. Cần kiểm tra tình trạng lô hàng, hạn sử dụng, điều kiện bảo quản và tài liệu kỹ thuật đi kèm. Sản phẩm có hạn sử dụng 12 tháng kể từ ngày sản xuất khi được bảo quản đúng quy cách trong bao bì phù hợp; việc để vật liệu hút ẩm, vón cục hoặc lưu kho trong điều kiện không ổn định có thể ảnh hưởng đến khả năng trộn và thi công.
Trong hồ sơ biện pháp, nên thể hiện rõ:
- Phạm vi bê tông cần đục bỏ.
- Mức độ làm sạch và xử lý cốt thép.
- Số lớp cùng chiều dày yêu cầu của lớp phủ.
- Cách kiểm soát thời gian giữa các lớp.
- Loại vữa dùng để khôi phục bê tông.
- Biện pháp xử lý nguồn nước và tác nhân xâm thực.
- Điều kiện bảo dưỡng sau thi công.
- Cách nghiệm thu bề mặt và kiểm tra độ đặc chắc.
Một quy trình được viết rõ sẽ giúp giảm phụ thuộc vào cảm giác của từng người thợ. Đặc biệt trong các dự án có nhiều khu vực sửa chữa, sự đồng nhất giữa các vị trí quan trọng không kém việc chọn đúng sản phẩm.
Kết luận
Sika MonoTop-910 N bảo vệ cốt thép bằng cách tạo một lớp vữa gốc xi măng cải tiến có độ bám dính và độ đặc chắc phù hợp, kết hợp môi trường kiềm với hàng rào vật lý hạn chế nước, ion clorua và sự phát triển của vùng anot. Silica fume góp phần làm cấu trúc lớp vữa kín hơn, polymer hỗ trợ liên kết, còn nền xi măng tạo cơ sở cho quá trình đóng rắn và bảo vệ bề mặt thép.
Để đạt đúng vai trò của một vữa lót chống rỉ sét Sika, sản phẩm cần được thi công trên cốt thép đã làm sạch, tối thiểu hai lớp với tổng chiều dày khô từ 2 mm, sau đó kết hợp với lớp vữa sửa chữa bê tông tương thích. Cường độ khoảng 50 MPa, độ bám dính kéo tối thiểu 2,0 MPa và hàm lượng ion clorua không vượt quá 0,01% là những chỉ dấu kỹ thuật quan trọng, nhưng chỉ phát huy ý nghĩa khi đi cùng một quy trình xử lý bề mặt nghiêm túc.
Một lớp phủ đẹp có thể làm dịu cảm giác lo lắng khi nhìn vào vùng bê tông đã bong tróc; còn một hệ sửa chữa đúng thì phải bảo vệ được cấu kiện trong điều kiện thực tế, nơi nước, clorua, tải trọng và thời gian vẫn tiếp tục tác động mỗi ngày. Vậy với công trình của bạn, điều cần ưu tiên lúc này là làm sạch cốt thép, kiểm soát nguồn ẩm hay đánh giá lại khả năng chịu lực của toàn bộ cấu kiện?
