Liên kết yếu, thép gia cường không tham gia đúng mức vào cơ chế chịu lực; xử lý sai, cấu kiện có thể chuyển sang một dạng phá hoại khác trước khi đạt khả năng chịu uốn dự kiến.
Ốp thép hình hoặc bọc thép quanh cột có thể giúp tăng khả năng chịu tải lên khoảng 2–2,5 lần trong những trường hợp phù hợp. Con số này không phải hệ số áp dụng đồng loạt cho mọi công trình. Nó chỉ có ý nghĩa khi hiện trạng bê tông, cốt thép, liên kết và tải trọng đã được khảo sát, rồi đưa vào tính toán tổng thể.
Bản thép chỉ có tác dụng khi lực truyền qua được liên kết
Khi dầm chịu tải, vùng kéo và vùng nén hình thành theo nội lực của cấu kiện. Nếu dán bản thép vào vùng chịu kéo, thép có thể chia sẻ một phần lực kéo. Nhưng để phần gia cường thực sự làm việc, lực phải đi từ bê tông sang lớp keo, từ keo sang thép. Trên bề mặt liên kết xuất hiện ứng suất trượt. Nếu ứng suất này vượt khả năng chịu của lớp keo hoặc lớp bê tông nền, liên kết bong tách và bản thép mất tác dụng.
Đây là điểm cốt lõi của kỹ thuật dán tấm thép gia cường. Không thể chỉ xác định diện tích thép cần bổ sung rồi xem cấu kiện đã được gia cường. Phải kiểm tra khả năng truyền lực tại mặt tiếp xúc, khả năng chịu cắt của bê tông cũ, trạng thái cốt thép và vùng neo ở hai đầu bản thép.
Gia cường bằng thép thường được chia thành hai dạng theo thời điểm bộ phận gia cường bắt đầu chịu ứng suất:
- Gia cường bị động: Thép bổ sung tiếp nhận ứng suất khi cấu kiện chịu hoạt tải sau khi thi công. Phần tải đã tồn tại trước đó không tự động được chuyển hết sang lớp thép mới.
- Gia cường chủ động: Bộ phận gia cường được tạo ứng suất trước khi hoạt tải tác dụng. Cách làm này đòi hỏi thiết kế và biện pháp thi công phù hợp; không thể suy ra chỉ từ việc dán hoặc ốp thép lên cấu kiện.
Sự phân biệt này quyết định cách đánh giá mức độ tham gia của thép. Nếu cấu kiện đang chịu tải khi gia cường mà không có biện pháp giảm tải hoặc tạo ứng lực, thép mới có thể chỉ tham gia rõ rệt khi tải tăng thêm. Bỏ qua trạng thái tải tại thời điểm thi công sẽ khiến mô hình tính toán không phản ánh đúng cấu kiện thực tế.
Bản thép không gia cường bê tông bằng sự hiện diện của nó. Nó chỉ có tác dụng khi liên kết truyền được ứng suất và cấu kiện còn đủ khả năng tiếp nhận lực.
Keo epoxy là lớp truyền ứng suất, không phải vật liệu để che lỗi nền

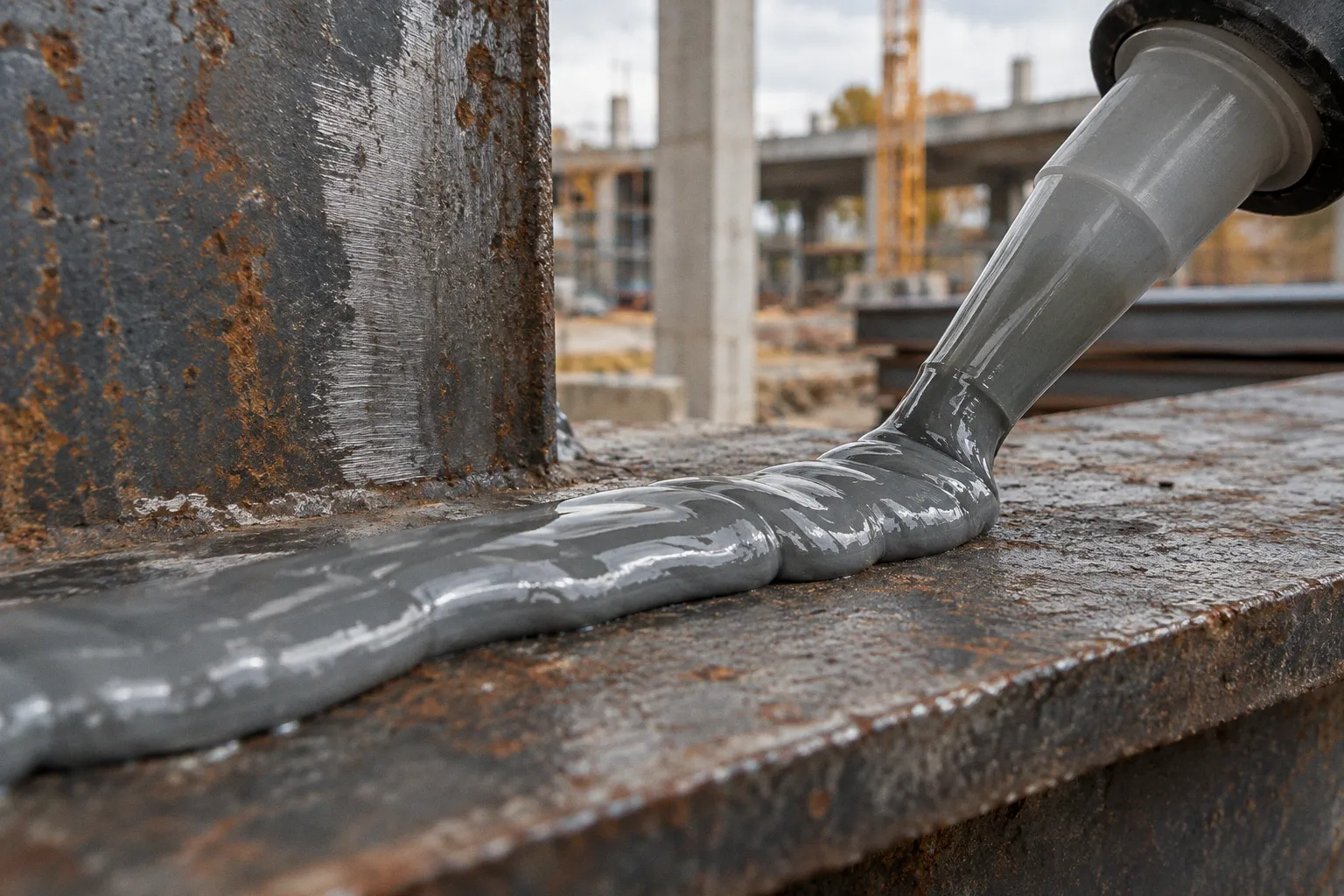

Trong liên kết dán, keo epoxy làm nhiệm vụ kết nối bề mặt bê tông với bản thép và truyền ứng suất cắt giữa hai vật liệu. Với Sikadur 732, yêu cầu được nêu là cường độ kéo của chất kết dính phải cao hơn cường độ kéo của bê tông. Điều đó giúp tránh để lớp keo trở thành mắt xích yếu hơn nền bê tông, nhưng không bảo đảm rằng mọi bề mặt đều dán được.
Epoxy không thể bù cho bê tông rỗng, lớp bảo vệ đã bong, bề mặt nhiễm dầu mỡ hoặc nền chưa được tạo nhám. Nếu lớp bê tông ngay dưới keo yếu, phá hoại có thể xảy ra trong bê tông thay vì tại đường keo. Khi đó, chọn keo có cường độ cao hơn cũng không xử lý được nguyên nhân: nền tiếp nhận lực đã không còn đủ khả năng.
Điều kiện bề mặt và cấu tạo liên kết phải được xem xét cùng nhau:
| Thành phần | Vai trò trong truyền lực | Hệ quả khi xử lý không đạt |
|---|---|---|
| Bê tông nền | Tiếp nhận và phân phối ứng suất từ cấu kiện sang vùng liên kết | Bê tông yếu hoặc bong làm đứt đường truyền lực |
| Lớp keo epoxy | Truyền ứng suất trượt giữa bê tông và thép | Keo không phù hợp hoặc thi công trên nền bẩn có thể gây bong tách |
| Bản thép | Tiếp nhận phần lực được truyền qua liên kết | Bố trí, chiều dài hoặc vùng neo không đáp ứng thiết kế làm giảm hiệu quả gia cường |
| Chốt hoặc bu lông, nếu có trong cấu tạo | Hỗ trợ liên kết cơ học theo thiết kế | Bố trí tùy tiện không thay thế được tính toán lực truyền và khả năng chịu lực của nền |
Các giải pháp dùng chốt, bu lông hoặc thép hình có cơ chế liên kết khác với dán bản thép bằng epoxy. Chúng có thể được phối hợp trong một phương án, nhưng không nên gộp các cơ chế thành một giả định chung. Thiết kế phải xác định rõ lực được truyền qua keo, qua liên kết cơ học hay qua cả hai, rồi kiểm tra từng bộ phận tương ứng.
Xử lý bề mặt: loại bỏ lớp yếu trước khi tạo liên kết
Bề mặt dán quyết định chất lượng tiếp xúc thực tế. Bụi mịn, dầu mỡ, lớp hồ xi măng yếu hoặc bê tông đã nứt bong đều cản trở khả năng bám dính. Bản thép ép sát lên một bề mặt chưa xử lý không tạo thành liên kết đáng tin cậy; nó chỉ che khuất lớp nền có vấn đề.
Trình tự thi công cần bám theo tình trạng cấu kiện và chỉ dẫn của hồ sơ thiết kế, nhưng các bước cốt lõi thường gồm:
1. Đục bỏ bê tông hư hỏng. Loại bỏ lớp bảo vệ đã rỗng, nứt vỡ hoặc mất liên kết. Không để phần bê tông yếu nằm dưới vùng dán rồi kỳ vọng keo giữ được toàn bộ cấu tạo.
2. Làm sạch và kiểm tra cốt thép lộ ra. Cốt thép bị ăn mòn cần được xử lý theo phương án sửa chữa. Sau khi làm sạch, có thể sử dụng lớp phủ epoxy chống ăn mòn theo yêu cầu kỹ thuật.
3. Chuẩn bị bề mặt bê tông. Loại bỏ bụi, tạp chất và những lớp ngăn cản bám dính; tạo bề mặt phù hợp với hệ keo được chỉ định. Dầu mỡ hoặc nền ẩm không đúng điều kiện thi công có thể làm suy giảm liên kết.
4. Chuẩn bị bản thép và lớp kết dính. Bề mặt tiếp xúc của thép phải được xử lý theo yêu cầu của hệ vật liệu. Keo được trộn, sử dụng trong giới hạn thi công và chiều dày theo hướng dẫn kỹ thuật; không tự ý thay đổi vật liệu hay quy trình.
5. Ép, cố định và kiểm soát liên kết. Bản thép phải được đặt đúng vị trí, tiếp xúc đều và giữ ổn định trong thời gian cần thiết. Cấu tạo neo đầu bản, chốt hoặc bu lông phải đúng hồ sơ, không thay bằng giải pháp tại chỗ chưa được tính toán.
Lớp bê tông bảo vệ cốt thép thường nằm trong khoảng 25–30 mm theo dữ liệu kỹ thuật được nêu. Nhưng chiều dày hiện trạng cần được khảo sát, không thể mặc định mọi cấu kiện đều đạt khoảng này. Khi đục sửa, phạm vi bóc bỏ phải đủ để loại lớp hư hỏng mà không làm tổn thương thêm cốt thép hoặc phần bê tông lành.
Chiều dài bản thép và nguy cơ phá hoại do cắt
Gia cường chịu uốn có thể làm tăng khả năng chịu lực của cấu kiện, nhưng đồng thời thay đổi độ cứng và phân bố nội lực. Nếu chỉ tăng khả năng kháng uốn mà không kiểm tra kháng cắt, điểm yếu có thể dịch chuyển. Dầm không nhất thiết phá hoại tại vị trí dự kiến ban đầu; ứng suất có thể tập trung ở đầu bản thép, vùng neo hoặc khu vực chịu cắt cao.
Với gia cường bụng dầm, chiều dài thép gia cường được nêu tối thiểu bằng 0,25 lần nhịp dầm để bảo đảm ổn định theo vùng chịu lực của biểu đồ nội lực. Đây là yêu cầu chiều dài tối thiểu trong dữ liệu kỹ thuật, không phải công thức thay thế thiết kế. Nhịp dầm, sơ đồ gối, tải trọng, vị trí vùng mô men và chi tiết neo đều ảnh hưởng đến cấu tạo cuối cùng.
Khi tính toán tải trọng gia cường thép, kỹ sư cần nhìn cấu kiện như một hệ thống, không phải một tiết diện đơn lẻ. Các kiểm tra phải bao quát ít nhất:
- khả năng chịu uốn sau gia cường;
- khả năng chịu cắt của dầm và vùng bê tông cũ;
- ứng suất trượt và nguy cơ bong tách tại mặt dán;
- khả năng neo giữ bản thép ở đầu và dọc theo cấu kiện;
- trạng thái tải của công trình trong thời gian thi công;
- ảnh hưởng của độ cứng mới đến các cấu kiện liên quan.
Nếu bản thép làm tăng độ cứng một vùng, nội lực có thể phân phối lại trong hệ kết cấu. Do đó, kết luận về hiệu quả không thể chỉ dựa trên diện tích thép hoặc cường độ kéo của keo. Cấu kiện được gia cường phải được kiểm tra cùng các bộ phận có thể bị tăng tải hoặc chuyển sang trạng thái bất lợi hơn.
Chọn phương án theo hiện trạng, không theo con số quảng bá
Ưu điểm gia cường dầm bằng thép là có thể bổ sung khả năng chịu lực mà ít làm thay đổi kích thước tiết diện so với một số phương án tăng tiết diện bê tông. Thi công cũng có thể nhanh khi điều kiện tiếp cận, bề mặt và cấu tạo cho phép. Nhưng lợi thế về kích thước không làm mất đi yêu cầu kiểm định nền và thiết kế liên kết.
Cần phân biệt dán bản thép với dán tấm sợi carbon. Hai giải pháp dùng vật liệu và cơ chế cấu tạo khác nhau; thông số của hệ này không thể chuyển sang hệ kia. Tương tự, khả năng tăng tải 2–2,5 lần được nêu cho một số trường hợp ốp thép hình hoặc bọc thép quanh cột không thể áp thẳng cho mọi dầm, sàn hay cột. Kết quả phụ thuộc vào cấu kiện, mức hư hỏng, sơ đồ chịu lực và phương án liên kết.
Một phương án gia cường có cơ sở phải bắt đầu từ khảo sát hiện trạng: xác định vết nứt, bong tróc, tình trạng cốt thép, kích thước cấu kiện và điều kiện tải. Sau đó mới lựa chọn cơ chế gia cường, vật liệu, phạm vi bản thép và biện pháp kiểm soát thi công. Nếu dấu hiệu hư hỏng liên quan đến ăn mòn cốt thép hoặc nứt kết cấu, chỉ dán thép lên bề mặt mà không xử lý nguyên nhân sẽ để lại đường phá hoại bên dưới lớp gia cường.
Kết luận
Phương pháp gia cường bê tông bằng tấm thép có thể khôi phục hoặc nâng cao khả năng chịu lực khi ba điều kiện cùng được đáp ứng: bê tông nền đủ khả năng tiếp nhận lực, liên kết truyền được ứng suất và toàn bộ cấu kiện được kiểm tra lại về uốn lẫn cắt. Keo epoxy chuyên dụng là một mắt xích của hệ, không phải giải pháp thay thế cho khảo sát, xử lý nền hay tính toán.
Không thi công dán thép trên bê tông yếu, bẩn hoặc chưa xử lý. Không lấy mức tăng tải của một cấu kiện làm cam kết cho cấu kiện khác. Trước khi gia cường, phải xác định trạng thái kết cấu, tính toán đường truyền lực và quy định rõ cấu tạo neo cùng quy trình nghiệm thu; nếu thiếu các bước đó, bản thép có thể chỉ che hư hỏng mà không phục hồi được khả năng chịu lực.
