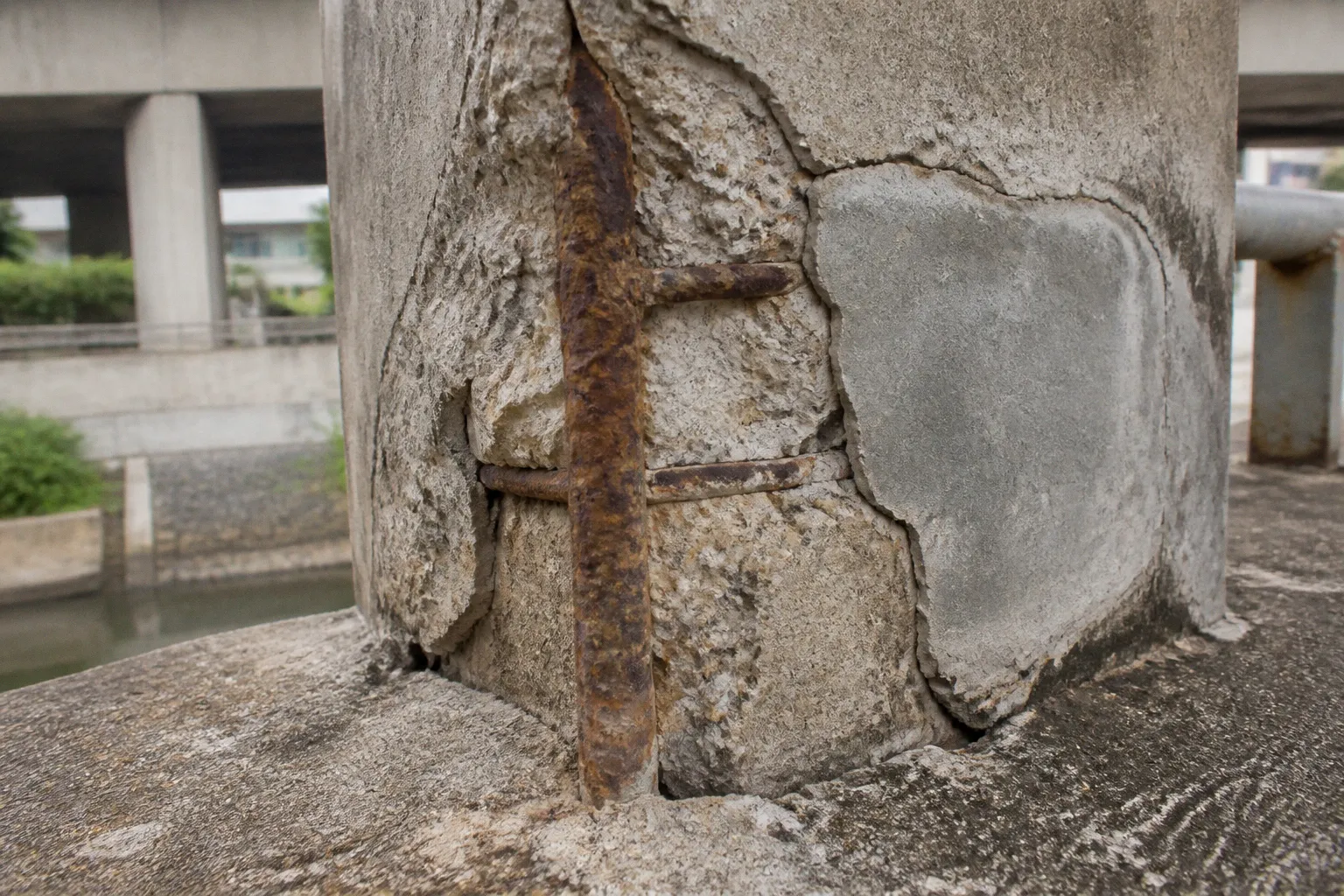

Hiệu ứng vòng anode khi sửa chữa bê tông cốt thép

Có công trình chưa kịp hết thời hạn bảo hành đã thấy nước rỉ, gỉ sắt đùn ra theo đúng cái viền quanh vùng sửa chữa.

Nhiều nhà thầu nhìn hiện tượng này rồi kết luận ngay: vữa sửa chữa không đạt, thợ miết không kỹ, tưới bảo dưỡng thiếu. Những nguyên nhân đó có thể có, nhưng chưa đủ. Với bê tông cốt thép đã nhiễm chloride hoặc bị cacbonat hóa, còn một thủ phạm âm thầm hơn: hiệu ứng vòng anode khi sửa chữa bê tông.

Đây là trường hợp mảng vữa mới làm cho cốt thép bên dưới được tái thụ động, trở thành vùng cathode tương đối ổn định. Trong khi đó, thanh thép nằm bên dưới phần bê tông cũ lân cận vẫn còn nhiễm bẩn, mất tính bảo vệ và tiếp tục ăn mòn mạnh hơn. Dòng ăn mòn không biến mất. Nó dịch chuyển ra mép vùng vá.

Nói cho dễ hiểu theo kiểu công trường: anh em mình vá được chỗ hỏng nhìn thấy, nhưng lại đẩy phần rỉ sắt sang cái viền xung quanh. Không xử lý cả hệ điện hóa của kết cấu thì mảng vá đẹp hôm nay vẫn có thể trở thành đường viền bong tróc ngày mai.

Cơ chế hình thành hiệu ứng vòng anode trong bê tông cốt thép

Bê tông mới đổ có môi trường kiềm cao. Môi trường này giúp hình thành lớp màng thụ động bảo vệ cốt thép, miễn là bê tông còn đặc chắc, không bị nhiễm chloride nghiêm trọng và không bị carbon dioxide làm giảm độ kiềm quá sâu.

Khi bê tông bị cacbonat hóa, độ kiềm quanh cốt thép giảm xuống. Khi chloride xâm nhập, lớp màng thụ động có thể bị phá vỡ cục bộ. Cốt thép bắt đầu chuyển từ trạng thái được bảo vệ sang trạng thái hoạt động điện hóa. Nước và oxy đi vào qua các lỗ rỗng, khe nứt, vùng bê tông bị tách lớp. Quá trình ăn mòn cứ thế chạy.

Đến lúc sửa chữa, chúng ta đục bỏ phần bê tông bong rỗ, vệ sinh cốt thép, rồi trám bằng vữa mới có độ kiềm cao. Phần vữa mới làm tốt nhiệm vụ của nó: phục hồi tiết diện, tăng độ đặc chắc và tạo lại môi trường thuận lợi hơn quanh khu vực cốt thép được làm sạch.

Nhưng phần bê tông gốc ngay sát mép mảng vá có thể vẫn còn chloride hoặc đã bị cacbonat hóa. Nếu vùng này không được bóc bỏ, không được kiểm tra và không có giải pháp chống ăn mòn điện hóa đi kèm, nó sẽ trở thành vùng anode. Mảng sửa chữa mới tương đối sạch và kiềm cao đóng vai trò cathode. Chênh lệch điện thế giữa hai vùng tạo thành một pin điện hóa ngay trong kết cấu.

Từ đó, cốt thép tại vùng bê tông cũ cạnh mảng vá bị tiêu hao nhanh hơn. Sản phẩm ăn mòn nở thể tích, ép từ bên trong ra ngoài. Mép mảng trám bắt đầu nứt, sau đó phồng rộp và bong ra.

Vì sao hư hỏng thường xuất hiện quanh viền?

Cái viền mảng vá là nơi chuyển tiếp giữa hai môi trường bê tông khác nhau:

• Vùng vữa mới có độ kiềm cao, đặc chắc và ít thấm hơn.
• Vùng bê tông cũ có thể còn chloride, bị cacbonat hóa hoặc chứa các khe nứt nhỏ.
• Cốt thép chạy liên tục bên dưới cả hai vùng, tạo điều kiện cho dòng điện hóa phân bố giữa vùng cathode và anode.
• Nước, oxy và độ ẩm thường tập trung không đồng đều tại khu vực tiếp giáp.
• Chênh lệch co ngót, mô đun đàn hồi và độ thấm giữa vữa mới với bê tông cũ làm mép sửa chữa nhạy cảm hơn về mặt cơ học.

Vì vậy, không nên nhìn một mảng vá như một miếng bê tông độc lập. Bên dưới nó là cốt thép liên tục. Chung quanh nó là bê tông cũ với tình trạng hóa học có thể khác hẳn. Chỉ cần sửa một ô nhỏ trên một thanh thép đang bị ăn mòn kéo dài, phần hư hỏng có thể phát triển theo chu vi của ô vá.

Mảng vữa mới có thể làm bề mặt đẹp lên, nhưng không tự động làm cốt thép trong toàn bộ vùng lân cận hết ăn mòn.

Tôi gặp không ít trường hợp nhà thầu đục đúng chỗ bê tông đã bong, trám vữa cường độ cao, miết rất đẹp rồi bàn giao. Một thời gian sau, bê tông lại nứt ngay bên ngoài vùng đã sửa. Lúc đó đổ hết cho vật liệu là không đúng bản chất. Vữa có thể đạt yêu cầu, nhưng phương án sửa chữa chưa xử lý được sự chênh lệch điện hóa trong cả vùng kết cấu.

Vì sao dặm vá thông thường dễ hỏng sau 12–24 tháng?

Một mảng dặm vá thông thường thường được thi công theo cách khá quen thuộc: đục phần bê tông rỗ, làm sạch bụi, xử lý cốt thép, quét lớp kết nối rồi bơm hoặc miết vữa sửa chữa. Quy trình này cần thiết, nhưng trong kết cấu đã nhiễm chloride hoặc cacbonat hóa, như vậy vẫn có thể chưa đủ.

Vấn đề nằm ở phạm vi khảo sát

Mắt thường chỉ thấy phần bê tông đã tách lớp hoặc bong ra. Tuy nhiên, vùng bê tông yếu và vùng cốt thép mất thụ động có thể rộng hơn nhiều. Nếu chỉ đục đúng phần nghe bộp hoặc đúng chỗ nhìn thấy gỉ, phần bê tông còn nhiễm bẩn vẫn nằm lại quanh mép.

Khi trám vữa mới, chúng ta tạo ra một vùng bảo vệ tốt hơn ở giữa, nhưng bỏ lại vùng anode ngay sát bên. Cốt thép không biết nhà thầu đã chia ô sửa chữa ở đâu. Thanh thép vẫn chạy xuyên qua mảng mới và bê tông cũ.

Bởi vậy, công tác khảo sát phải đi trước thao tác trám vá. Tùy mức độ công trình, kỹ sư có thể cần đánh giá chiều sâu cacbonat hóa, tình trạng chloride, mức độ mất tiết diện cốt thép, độ ẩm và phạm vi bê tông tách lớp. Không phải chỗ nào cũng cần bóc mở thật rộng, nhưng không thể lấy kích thước mảng bong trên bề mặt làm toàn bộ ranh giới hư hỏng.

Vữa cường độ cao không phải thuốc chữa mọi thứ

Vữa sửa chữa polyme cải tiến gốc xi măng như dòng Sika MonoTop R có khả năng bám dính tốt, giảm thấm nước và thấm carbon dioxide, không chứa chloride gây ăn mòn. Đây là nhóm vật liệu phù hợp để phục hồi tiết diện bê tông bị hư hỏng khi chọn đúng cấp vật liệu và thi công đúng điều kiện.

Nhưng cần nói thẳng: vữa cường độ cao không thể tự mình triệt tiêu toàn bộ ăn mòn điện hóa ở vùng bê tông cũ. Cường độ nén của vữa sửa chữa bê tông thường nằm trong khoảng 30–60 MPa tùy sản phẩm và yêu cầu sử dụng. Con số đó cho biết khả năng chịu lực của vật liệu, không có nghĩa là thanh thép quanh mảng vá đã được bảo vệ khỏi chloride.

Vữa tốt giúp giảm nước và tác nhân xâm nhập. Nó phục hồi hình học, tăng độ đặc chắc và bảo vệ bề mặt. Còn khi kết cấu có nguy cơ hình thành vòng anode, cần bổ sung giải pháp điện hóa phù hợp, chẳng hạn anode hy sinh gốc kẽm hoặc chất ức chế ăn mòn theo thiết kế.

Co ngót và bám dính chỉ là một phần câu chuyện

Mảng vữa nứt có thể do nhiều nguyên nhân cùng lúc:

1. Bề mặt bê tông cũ còn bụi, hồ xi măng yếu hoặc nước đọng, làm lớp kết nối không ăn vào nền.

2. Vữa bị trộn quá nhiều nước, khiến cấu trúc rỗng và co ngót lớn.

3. Chiều dày trám vượt quá giới hạn của sản phẩm nhưng không chia lớp.

4. Không bảo dưỡng, để vữa mất nước nhanh.

5. Cốt thép còn gỉ hoặc chưa được làm sạch đúng mức.

6. Bê tông cũ quanh mảng vá vẫn còn chloride và gây ăn mòn điện hóa.

7. Kết cấu tiếp tục chịu rung động, tải trọng hoặc thấm nước từ mặt sau.

Sai lầm là thấy nứt viền rồi chỉ sửa một nguyên nhân duy nhất. Mài lại mép, bơm keo hoặc quét thêm lớp chống thấm có thể che dấu vết nứt một thời gian, nhưng không giải quyết được thanh thép đang bị ăn mòn dưới đó.

Sửa chữa bê tông cốt thép bị ăn mòn: phải làm từ trong ra ngoài

Tôi thường nhìn phương án sửa chữa theo ba lớp: bê tông, cốt thép và môi trường điện hóa. Thiếu một lớp, công trình vẫn có nguy cơ quay lại điểm xuất phát.

Bước 1: Khoanh vùng và mở rộng phần bê tông hư hỏng

Trước khi đục, phải xác định ranh giới vùng rỗng, bong, nứt và có dấu hiệu thấm. Dùng búa kiểm tra, máy dò hoặc phương pháp đánh giá phù hợp với quy mô công trình. Không cắt bê tông theo hình méo mó, nham nhở rồi trám cho xong. Mép vùng sửa nên được cắt gọn, tạo biên rõ, tránh làm mỏng dần lớp vữa tại rìa.

Khi đục, phải mở đến lớp bê tông đủ đặc chắc. Nếu vừa đục đã thấy bề mặt bở, còn tiếng rỗng hoặc cốt liệu rời, chưa được phép trám. Phần nền yếu giữ lại bên dưới mảng vá sẽ làm giảm bám dính, tăng nguy cơ nhả chân và phồng rộp.

Với vùng nghi nhiễm chloride hoặc cacbonat hóa, ranh giới xử lý không chỉ dựa vào mắt. Cần xem xét sự liên tục của thanh thép và phạm vi ảnh hưởng xung quanh, nhất là tại dầm, ban công, sàn mái, mặt dưới sàn và các vị trí thường xuyên nhận nước.

Bước 2: Làm sạch cốt thép, nhưng không được làm hỏng thanh thép

Sau khi mở bê tông, phải bơm, thổi và vệ sinh sạch bụi, mảnh vụn. Cốt thép lộ ra cần được làm sạch gỉ và sản phẩm ăn mòn bằng dụng cụ phù hợp. Mục tiêu là loại bỏ phần gỉ bong, tạo bề mặt đủ sạch để lớp bảo vệ hoặc vữa sửa chữa bám được.

Nếu thanh thép đã mất tiết diện đáng kể, chỉ quét chống gỉ rồi trám lại là chưa đủ. Khi đó phải đánh giá khả năng chịu lực, xem xét nối thép, bổ sung thép hoặc chuyển sang phương án gia cường kết cấu. Sửa chữa bê tông không đồng nghĩa với khôi phục khả năng chịu lực trong mọi trường hợp.

Đặc biệt, không được lấy bê tông mới che lên cốt thép còn gỉ vảy. Làm vậy chỉ là nhốt vấn đề vào bên trong. Nước vẫn tìm được đường vào, sản phẩm ăn mòn tiếp tục nở, rồi mảng mới lại bị đẩy bật ra.

Bước 3: Xử lý nguy cơ vòng anode trước khi trám kín

Đây là đoạn nhiều công trình bỏ qua nhất. Nếu chỉ vệ sinh cốt thép và trám vữa, vùng bê tông cũ lân cận vẫn có thể tiếp tục làm anode.

Anode hy sinh gốc kẽm, chẳng hạn các hệ thống như Sika FerroGard Patch hoặc Galvashield, được bố trí trực tiếp vào cốt thép hoặc khoan âm trong bê tông gốc tùy giải pháp. Khi làm việc, anode kẽm cung cấp dòng điện bảo vệ để giảm chênh lệch điện thế và hạn chế quá trình ăn mòn của cốt thép.

Các hệ thống này không cần cấp nguồn điện bên ngoài. Tuổi thọ vận hành được nêu trong dữ liệu kỹ thuật có thể khoảng 15–30 năm, nhưng thời gian thực tế còn phụ thuộc môi trường, mức độ nhiễm chloride, độ ẩm, cấu tạo và cách bố trí. Nhà thầu không nên tự tiện rút ngắn hoặc kéo giãn khoảng cách anode theo cảm tính. Vị trí và số lượng phải đi theo thiết kế hoặc hướng dẫn kỹ thuật của hệ thống được chọn.

Nếu công trình lớn, vùng ăn mòn lan rộng hoặc kết cấu có yêu cầu đặc biệt, giải pháp bảo vệ cathode cần được đánh giá có hệ thống. EN ISO 12696 là tiêu chuẩn đề cập đến các yêu cầu kỹ thuật cho hệ thống bảo vệ cathode đối với kết cấu bê tông cốt thép. Anh em thi công không cần biến công trường thành phòng nghiên cứu, nhưng nhà thầu phải hiểu khi nào một mảng vá đơn lẻ đã vượt quá phạm vi của sửa chữa bề mặt thông thường.

Bước 4: Dùng vữa sửa chữa tương thích với nền bê tông

Vữa sửa chữa phải được chọn theo chiều dày, vị trí thi công, phương pháp bơm hoặc miết, điều kiện ẩm và yêu cầu chịu lực. Không lấy vữa xây, hồ dầu hoặc bê tông tự trộn để vá vào vị trí cốt thép đã ăn mòn rồi kỳ vọng kết cấu bền lâu.

Một hệ vữa sửa chữa phù hợp cần đáp ứng các nhóm yêu cầu sau:

• Bám dính tốt với bê tông cũ đã được làm sạch.
• Độ co ngót được kiểm soát để giảm nứt trong quá trình đóng rắn.
• Độ thấm nước và thấm carbon dioxide thấp.
• Không bổ sung chloride vào vùng có cốt thép.
• Cường độ và mô đun phù hợp với bê tông nền, không chạy theo cường độ càng cao càng tốt.
• Thi công được theo chiều dày và tư thế của vị trí sửa chữa.
• Tương thích với lớp bảo vệ cốt thép, lớp kết nối và lớp hoàn thiện bên ngoài.

“Tương thích điện hóa vữa sửa chữa” cũng cần được nhìn trong tổng thể. Vữa có độ kiềm cao là điều kiện tốt cho vùng cốt thép bên dưới mảng vá, nhưng nếu vùng bê tông cũ cạnh đó vẫn bị nhiễm chloride thì chính sự chênh lệch này có thể làm vòng anode hoạt động mạnh hơn.

Bước 5: Trám, miết và bảo dưỡng theo đúng nhịp vật liệu

Bề mặt nền phải đạt điều kiện theo yêu cầu của vữa. Tùy sản phẩm, có thể cần làm ẩm nền đến trạng thái bão hòa khô bề mặt, không để nước đọng. Lớp kết nối nếu có phải được thi công đủ kín, không quét cho có rồi để khô cứng trước khi bơm vữa.

Khi trám:

1. Bơm hoặc ép vữa từ vị trí sâu ra ngoài, tránh nhốt túi khí.

2. Miết chặt vào góc, sau lưng cốt thép và vùng chuyển tiếp.

3. Thi công theo từng lớp nếu chiều dày lớn, chờ lớp dưới đạt điều kiện phù hợp.

4. Không tự ý thêm nước khi vữa bắt đầu se mặt.

5. Không dùng bay miết đi miết lại quá lâu làm tách nước bề mặt.

6. Tạo hình theo mặt bê tông xung quanh, không để gờ mỏng chạy quanh mép.

7. Bảo dưỡng chống mất nước sớm, nhất là mặt dưới dầm, cạnh ban công và vị trí có gió lùa.

Những thao tác này nghe không mới, nhưng công trường hỏng thường hỏng ở đúng chỗ tưởng là nhỏ. Một lớp vữa bị kéo mỏng ở mép, một hốc sau thanh thép không được lấp kín, một lần trộn thêm nước cho dễ miết — từng lỗi riêng lẻ có thể chưa làm mảng vá rơi ngay, nhưng chúng mở cửa cho nước và oxy đi vào.

Anode hy sinh gốc kẽm làm việc thế nào?

Anode hy sinh là phần kim loại được chọn để tham gia phản ứng điện hóa thay cho cốt thép. Với hệ thống gốc kẽm, anode kẽm được kết nối với cốt thép hoặc bố trí trong vùng bê tông cần bảo vệ. Kẽm có xu hướng hy sinh trước, cung cấp dòng điện bảo vệ để giảm hoạt động ăn mòn của thép.

Điểm đáng giá của giải pháp này là nó xử lý đúng phần mà mảng vữa không xử lý được: chênh lệch điện thế giữa vùng sửa chữa mới và bê tông gốc bị nhiễm bẩn. Nó không thay thế việc đục bỏ bê tông yếu, không thay thế vệ sinh cốt thép và cũng không biến một nền bê tông kém thành nền đạt yêu cầu. Nó là một lớp bảo vệ điện hóa bổ sung trong hệ thống sửa chữa.

Có thể hình dung sự khác nhau giữa hai cách tiếp cận như sau:

Không phải công trình nào cũng phải lắp anode. Một mảng bê tông hư hỏng do va đập cơ học, cốt thép sạch, bê tông gốc không nhiễm chloride và không có dấu hiệu ăn mòn lan rộng có thể chỉ cần sửa chữa bằng hệ vữa thích hợp. Nhưng với kết cấu ven biển, bãi đỗ xe, tầng hầm, sàn mái, ban công hoặc vị trí thường xuyên ẩm ướt, phải nghi ngờ nguy cơ điện hóa trước khi quyết định dặm vá đại trà.

Những lỗi khiến mép mảng vá nhanh chóng bong rộp

Đục đúng chỗ bong, không mở rộng vùng ảnh hưởng

Đây là lỗi phổ biến nhất. Thợ đục đến khi thấy bê tông cứng là dừng, nhưng không đánh giá chloride hay cacbonat hóa. Mảng vá nhỏ, khối lượng ít, nhìn rất gọn. Sau đó phần hư hỏng mới xuất hiện ngay vòng ngoài.

Làm sạch cốt thép qua loa

Gỉ màu nâu đỏ còn bám thành vảy, bụi đục phủ trên thanh thép, nước bẩn nằm trong hốc. Vữa có bám cũng không bền. Đến lúc thanh thép tiếp tục nở do ăn mòn, lớp bê tông mới không đủ sức giữ.

Dùng lớp hồ dầu thay cho hệ kết nối đúng cách

Hồ xi măng loãng không phải lúc nào cũng là lớp kết nối. Nó có thể bị co ngót, tách nước hoặc tạo mặt yếu. Vật liệu liên kết phải tương thích với hệ vữa và được thi công trong khoảng thời gian cho phép.

Trộn vữa bằng mắt

Thêm nước cho “dễ ăn keo”, thêm xi măng để “cứng hơn”, trộn một mẻ quá lớn rồi để vữa nằm chờ. Những thói quen này phá hỏng tỷ lệ thiết kế của vật liệu. Vữa sửa chữa chuyên dụng không phải hồ xây ngoài hiện trường, muốn chế thế nào cũng được.

Bỏ qua mặt sau và nguồn nước

Mặt trước đã vá, nhưng nước vẫn xì từ khe, từ mặt trên sàn hoặc từ vùng tiếp giáp. Khi độ ẩm tiếp tục cấp vào kết cấu, quá trình ăn mòn vẫn chạy. Xử lý mảng bê tông mà không cắt nguồn nước thì chẳng khác nào lau sàn trong khi vòi vẫn đang mở.

Chỉ nghiệm thu bằng mắt

Màu vữa đều, mặt phẳng, không thấy nứt — chưa đủ. Cần kiểm tra độ đặc chắc, vị trí anode nếu có, liên kết với cốt thép, điều kiện nền, chiều dày lớp sửa và công tác bảo dưỡng. Một số vấn đề điện hóa không lộ ra trong ngày nghiệm thu.

Sửa chữa bê tông cốt thép không phải cuộc thi làm cho mặt vá đẹp nhất. Mục tiêu là giữ cho cốt thép không tiếp tục phá bê tông từ bên trong.

Khi nào nên chuyển từ dặm vá sang phương án bảo vệ kết cấu?

Không có một kích thước cố định để nói mảng nào phải dùng anode. Quyết định phụ thuộc vào nguyên nhân hư hỏng, môi trường, phạm vi chloride, mức độ cacbonat hóa, tình trạng cốt thép và yêu cầu tuổi thọ công trình.

Tôi thường xem xét nghiêm túc giải pháp anode hy sinh khi có một hoặc nhiều dấu hiệu sau:

• Nhiều mảng bong rộp xuất hiện rải rác trên cùng một cấu kiện.
• Mảng mới sửa tiếp tục hỏng ở viền sau thời gian ngắn.
• Cốt thép rỉ chạy liên tục qua cả bê tông mới và bê tông cũ.
• Kết cấu nằm trong môi trường có chloride, thường xuyên ẩm hoặc nhận nước mặn.
• Đã phát hiện bê tông cacbonat hóa đến vị trí cốt thép.
• Có hiện tượng ăn mòn loang lỗ bê tông, dù bề mặt chưa bong trên diện rộng.
• Công trình yêu cầu thời gian khai thác dài và không muốn đục sửa lặp lại.
• Việc sửa chữa cục bộ có khả năng tạo ra nhiều vùng chuyển tiếp anode–cathode.

Ngược lại, nếu hư hỏng chỉ do một va chạm cục bộ, cốt thép không mất tiết diện, bê tông xung quanh đặc chắc và không có dấu hiệu nhiễm chloride, có thể tập trung vào quy trình sửa chữa bằng vữa polyme cải tiến, xử lý bảo vệ cốt thép và chống thấm bề mặt.

Điểm mấu chốt là đừng biến anode thành món phụ kiện lắp cho đủ hồ sơ, cũng đừng loại bỏ nó chỉ vì muốn giảm vài bước thi công. Bố trí sai, kết nối không đúng hoặc chọn hệ không phù hợp thì tiền vật liệu vẫn mất mà hiệu quả bảo vệ không đạt.

Phối hợp vữa sửa chữa và gia cường kết cấu

Khi bê tông bị ăn mòn nặng, vấn đề không chỉ còn là chống bong tróc. Cốt thép có thể đã mất tiết diện, dầm có thể bị giảm khả năng chịu uốn hoặc chịu cắt, sàn có thể võng và nứt kéo dài. Lúc này, vữa sửa chữa chỉ khôi phục phần bê tông bị mất. Nó không tự động đưa cấu kiện về trạng thái chịu lực ban đầu.

Sau khi xử lý ăn mòn và phục hồi tiết diện, kỹ sư có thể xem xét các giải pháp gia cường như:

• Bổ sung thép hoặc thay thế đoạn cốt thép bị suy giảm nghiêm trọng.
• Dán bản thép hoặc gia cường bằng hệ sợi carbon trong trường hợp phù hợp.
• Bọc tiết diện bằng vữa hoặc bê tông sửa chữa có thiết kế rõ ràng.
• Gia cường dầm, cột, sàn theo yêu cầu tải trọng mới.
• Kết hợp chống thấm để cắt nguồn nước và tác nhân xâm nhập.
• Theo dõi vết nứt, độ ẩm và dấu hiệu tái ăn mòn sau sửa chữa.

Sợi carbon có thể giúp tăng khả năng chịu lực trong một số phương án, nhưng không phải lớp áo chống ăn mòn tự động. Dán sợi carbon lên bề mặt đang thấm, bê tông chưa xử lý và cốt thép còn hoạt động là che bệnh chứ chưa chữa bệnh. Mặt nền phải đạt yêu cầu, nguyên nhân gây hư hỏng phải được kiểm soát, rồi mới tính chuyện gia cường.

Với dầm bị nứt do ăn mòn cốt thép, cần phân biệt vết nứt do lớp bảo vệ bị phá vỡ với vết nứt do thiếu khả năng chịu lực. Hai loại này có thể nằm cùng một cấu kiện nhưng cách xử lý khác nhau. Nhà thầu không nên nhận một mảng sửa chữa kết cấu chỉ bằng cách nhìn ảnh rồi báo giá theo mét vuông.

Một quy trình thực tế để tránh sửa đi sửa lại

Với công trình cần xử lý nghiêm túc, tôi đề xuất đi theo trình tự sau:

1. Khảo sát nguyên nhân trước khi đục. Xác định nước vào từ đâu, bê tông hỏng do ăn mòn, va đập, tải trọng hay thi công ban đầu.

2. Khoanh vùng hư hỏng bằng cả quan sát và kiểm tra cần thiết. Không lấy riêng phần bê tông đã rơi làm giới hạn sửa chữa.

3. Mở bê tông đến nền đặc chắc. Cắt mép gọn, bơm sạch bụi, làm sạch hốc và để lộ đủ phần cốt thép cần xử lý.

4. Đánh giá cốt thép. Làm sạch gỉ, kiểm tra mất tiết diện, xem xét khả năng chịu lực và nhu cầu bổ sung.

5. Đánh giá nguy cơ vòng anode. Nếu bê tông gốc còn chloride hoặc cacbonat hóa quanh vùng sửa, đưa giải pháp anode hy sinh hoặc bảo vệ điện hóa vào phương án.

6. Chọn hệ vữa tương thích. Không chỉ nhìn cường độ nén; phải xem bám dính, co ngót, độ thấm, chiều dày và vị trí thi công.

7. Thi công theo từng thao tác kiểm soát được. Vệ sinh, làm ẩm, quét lớp kết nối, bơm, miết, tạo hình và bảo dưỡng đều phải có người chịu trách nhiệm.

8. Xử lý nguồn nước và bảo vệ bề mặt. Nếu nước vẫn xì vào, mảng sửa chữa vẫn chịu thử thách liên tục.

9. Nghiệm thu theo hồ sơ vật liệu và phương án. Ghi nhận lô vật liệu, điều kiện nền, vị trí anode, chiều dày vữa và thời gian bảo dưỡng.

10. Theo dõi sau sửa chữa. Những cấu kiện từng bị ăn mòn không nên bàn giao xong là bỏ mặc. Kiểm tra lại theo kế hoạch để phát hiện sớm nứt viền, ố ẩm, gỉ sắt và bong rộp.

Nếu cần trình bày kỹ hơn về lựa chọn vật liệu và cách tổ chức công việc, anh em có thể tham khảo thêm giải pháp chống thấm và sửa chữa bê tông bằng vật liệu Sika để đối chiếu với điều kiện thực tế của công trình. Vật liệu chỉ phát huy đúng khi đi cùng phương án đúng, không phải cứ dùng đúng tên sản phẩm là xong.

Kết luận: đừng vá cái lỗ mà quên thanh thép phía sau

Hiệu ứng vòng anode sửa chữa bê tông là một trong những nguyên nhân khiến mảng dặm vá trông hoàn hảo lúc bàn giao nhưng bong tróc trở lại sau 12–24 tháng. Với mức độ nhiễm bẩn nhẹ, thời gian có thể kéo dài hơn, khoảng 5–10 năm, nhưng bản chất không thay đổi: vùng bê tông cũ quanh mảng vá vẫn có thể là nơi ăn mòn hoạt động.

Cách làm bền hơn là nhìn toàn bộ hệ thống: mở đúng phạm vi, làm sạch cốt thép, đánh giá chloride và cacbonat hóa, chọn vữa sửa chữa polyme cải tiến, kiểm soát nước, rồi bổ sung anode hy sinh khi nguy cơ điện hóa đã rõ. Sika MonoTop R có thể là lựa chọn phù hợp cho phục hồi tiết diện trong những điều kiện đáp ứng yêu cầu kỹ thuật, nhưng không nên biến một loại vữa thành lời hứa xử lý tất cả vấn đề của kết cấu.

Anh em thi công nhớ giúp tôi một chuyện: bê tông bong là phần nổi. Cốt thép đang ăn mòn mới là phần quyết định công trình còn bền được bao lâu. Đục thiếu, vệ sinh ẩu, trộn sai nước hay bỏ qua vòng anode thì sớm muộn cũng phải quay lại công trường. Lần sau mảng vá có thể lớn hơn, chi phí cũng nặng hơn, còn kết cấu thì đã mất thêm thời gian chịu bệnh.
