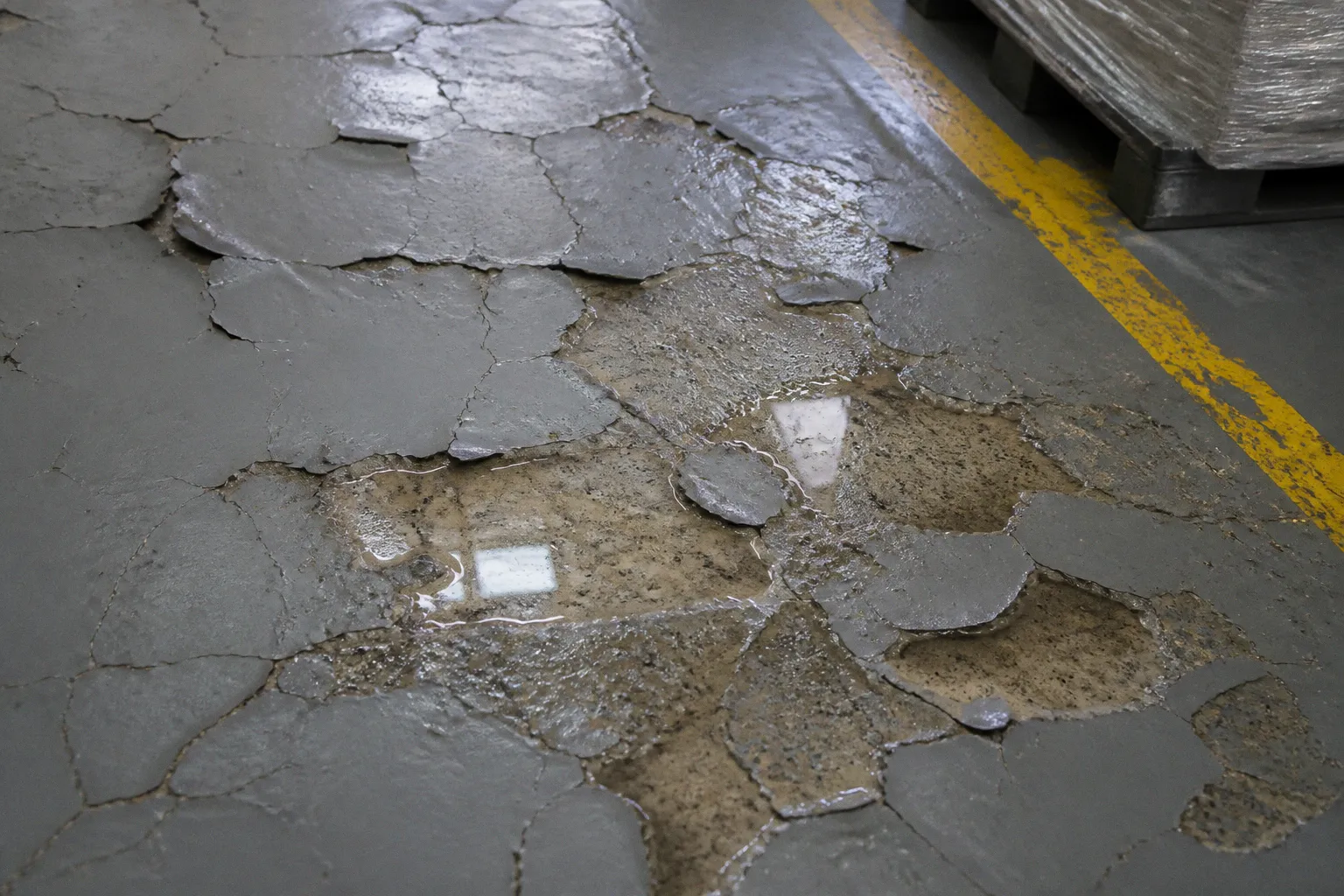

Phần lớn nguyên nhân không đến từ lỗi thi công thủ công hay chất lượng sơn kém. Bản chất vấn đề nằm ở độ ẩm nền bê tông — thông số mà nhiều đơn vị thi công bỏ qua hoặc đo không chính xác. Hệ quả là màng sơn bị phồng rộp, tách lớp, mất liên kết với bề mặt bê tông, kéo theo phải cạo bỏ, vệ sinh và thi công lại từ đầu. Bài phân tích dưới đây mổ xẻ cơ chế vật lý, tiêu chuẩn kỹ thuật và giải pháp ngăn ẩm ngược theo hệ thống Sikafloor.
Cơ chế vật lý khiến màng sơn epoxy bị phồng rộp và tách lớp
Sàn epoxy gốc dầu (solvent-based) hoặc gốc nhựa epoxy nguyên chất (100% solids) khi đóng rắn tạo thành màng polymer liên tục, có cường độ bám dính cao với bê tông. Quá trình bám dính diễn ra theo ba giai đoạn: thấm ướt bề mặt, thẩm thấu vào mao dẫn bê tông, và hình thành liên kết cơ học - hóa học tại bề mặt phân chia pha. Khi nền bê tông chứa hơi ẩm dư (độ ẩm > 4% theo trọng lượng hoặc > 75% RH tương đối), áp suất thủy tĩnh và áp suất hơi nước bên dưới màng sơn tăng dần. Hơi nước không thoát ra ngoài qua màng polymer kín, buộc phải tích tụ tại bề mặt phân chia bê tông - epoxy. Khi áp suất vượt cường độ bám dính, xuất hiện các bong bóng khí (blistering), sau đó lan rộng thành vùng phồng rộp và cuối cùng dẫn đến tách lớp hoàn toàn.
Cơ chế phá hủy diễn ra theo trình tự:
- Giai đoạn 1 — Tích tụ áp suất hơi: Nước dưới nền bốc lên qua mao dẫn bê tông, gặp màng epoxy kín, áp suất tăng từ từ trong 2 đến 6 tháng.
- Giai đoạn 2 — Hình thành vi bong bóng: Áp suất cục bộ đạt ngưỡng 0,5 đến 1,2 MPa, màng sơn bị đẩy rời khỏi bề mặt tại các điểm yếu (lỗ rỗ, vết nứt tơ).
- Giai đoạn 3 — Phồng rộp và tách lớp: Bong bóng liên kết thành mảng, cường độ bám dính sụt giảm dưới 1,0 N/mm², màng sơn bong thành mảng lớn.
Hệ quả cuối cùng không chỉ là thẩm mỹ. Bề mặt sàn mất khả năng chịu mài mòn, chống hóa chất, chống trượt. Toàn bộ chi phí cạo bỏ lớp sơn hỏng, xử lý lại bề mặt, mua lại vật tư và thi công lại từ đầu thường gấp nhiều lần chi phí thi công ban đầu nếu xử lý ngăn ẩm đúng cách ngay từ khâu thiết kế. Càng để lâu, mức độ hư hại càng lan rộng và chi phí càng phình theo cấp số nhân, vì một khi màng sơn bong thành mảng lớn thì nước thấm xuống nền càng nhiều, mặt bê tông càng xuống cấp, độ ẩm càng khó kiểm soát cho lần sửa chữa tiếp theo.
Màng epoxy không bong vì sơn kém — màng epoxy bong vì hơi ẩm đẩy rời liên kết trước khi phá hủy xảy ra.
Tiêu chuẩn kỹ thuật về độ ẩm và cường độ nền bê tông trước khi sơn epoxy
Thi công sơn epoxy trên nền bê tông đòi hỏi tuân thủ bốn thông số kỹ thuật cốt lõi. Bỏ qua bất kỳ thông số nào, hệ thống sàn sẽ suy giảm tuổi thọ trong vòng 12 tháng.
Độ ẩm bê tông:
- Đo theo ASTM D4263 (Plastic Sheet Method) hoặc ASTM F1869 (Calcium Chloride Test).
- Ngưỡng cho phép: < 4% theo trọng lượng đối với hệ sơn epoxy gốc dầu và hệ 100% solids tiêu chuẩn; < 5% đối với một số hệ sơn epoxy cải tiến chịu ẩm.
- Bê tông mới đổ cần thời gian phơi khô tối thiểu 7 đến 14 ngày trước khi đo và 28 ngày trước khi sơn epoxy (tùy điều kiện thời tiết và độ dày sàn).
Cường độ nén bê tông:
- Yêu cầu tối thiểu: > 25 N/mm² (tương đương mác bê tông 250).
- Nền yếu làm tăng nguy cơ bụi hóa bề mặt, giảm cường độ bám dính của lớp sơn lót.
Cường độ bám dính bề mặt:
- Đo bằng phương pháp kéo pull-off (ASTM D4541).
- Ngưỡng chấp nhận: ≥ 1,5 N/mm². Dưới ngưỡng này, phải xử lý bề mặt bằng mài shot-blasting hoặc bổ sung chất làm cứng nền.
Độ phẳng và độ nhẵn bề mặt:
- Sai lệch độ phẳng: < 3 mm trên 2 m thước.
- Bề mặt phải sạch, không dầu mỡ, không bụi xi măng, không lớp curing compound.
| Thông số | Ngưỡng kỹ thuật | Phương pháp kiểm tra | Hệ quả khi vi phạm |
|---|---|---|---|
| Độ ẩm bê tông | < 4% (tiêu chuẩn) | ASTM D4263 / F1869 | Phồng rộp, tách lớp |
| Cường độ nén | ≥ 25 N/mm² | Máy nén mẫu hoặc Rebound Hammer | Bụi hóa, bong lớp |
| Bám dính bề mặt | ≥ 1,5 N/mm² | Pull-off test (ASTM D4541) | Màng sơn bong mảng |
| Thời gian phơi khô | ≥ 28 ngày | Đo ẩm trực tiếp | Áp suất hơi cao |
Thực tế giám sát cho thấy phần lớn công trình nhà xưởng tại Việt Nam bỏ qua bước đo độ ẩm bằng thiết bị chuyên dụng. Đội thi công dựa vào cảm tính hoặc quan sát bề mặt, dẫn đến vi phạm ngưỡng kỹ thuật ngay từ khâu chuẩn bị nền. Nhiều nhà thầu chỉ chờ 7 đến 10 ngày sau khi đổ bê tông rồi tiến hành sơn epoxy luôn, vì sức ép tiến độ bàn giao mặt bằng. Lớp curing compound phun trên bề mặt bê tông cũng là một "bẫy" phổ biến — nó tạo cảm giác bóng đẹp nhưng đồng thời ngăn cản sơn lót epoxy thấm vào bê tông, làm giảm bám dính từ 30 đến 50% so với nền đã được mài sạch đúng chuẩn.
Một điểm cần lưu ý là phương pháp đo cũng ảnh hưởng trực tiếp đến độ tin cậy của con số đầu vào. Máy đo độ ẩm điện tử cầm tay cho kết quả nhanh nhưng chỉ phản ánh độ ẩm bề mặt, không đại diện cho độ ẩm trong lòng bê tông. Calcium chloride test theo ASTM F1869 đo lượng hơi ẩm thoát ra trong 60 đến 72 giờ, cho con số gần với thực tế vận hành hơn, nhưng mất thời gian chờ kết quả. Trong các dự án cải tạo nhà xưởng cũ, nhiều trường hợp phải kết hợp cả ba phương pháp — đo điện tử sơ bộ, calcium chloride kiểm chứng và khoan lấy mẫu để đo độ ẩm tại các độ sâu khác nhau — mới đủ cơ sở chọn hệ sơn phù hợp.
Hệ lụy từ việc bỏ qua lớp nilon chống thấm ngược khi đổ sàn
Lớp nilon chống thấm (PE membrane, thường dày 0,2 đến 0,3 mm) đặt dưới đáy sàn bê tông có chức năng cắt đứt đường mao dẫn nối liền nền đất tự nhiên với kết cấu sàn. Khi lớp này bị bỏ qua hoặc thi công không liên tục, nước dưới nền — đặc biệt tại các khu vực có mực nước ngầm nông hoặc đất yếu — thẩm thấu ngược lên bê tông sàn theo hiện tượng mao dẫn. Quá trình diễn ra liên tục, không dừng, kể cả khi bề mặt sàn đã hoàn thiện.
Ba hệ lụy trực tiếp từ việc thiếu lớp chống thấm ngược:
1. Độ ẩm bê tông tăng vọt sau khi đổ: Nước từ nền liên tục bổ sung, khiến độ ẩm không giảm về ngưỡng < 4% dù đã phơi khô 28 ngày. Trường hợp phổ biến tại các nhà máy xây trên vùng đất ruộng, đất sét yếu.
2. Áp suất hơi phá vỡ liên kết sơn - bê tông: Hơi ẩm tích tụ dưới màng epoxy, áp suất tăng 0,8 đến 1,5 MPa, vượt cường độ bám dính 1,5 N/mm². Màng sơn bong từng mảng sau 3 đến 8 tháng vận hành.
3. Chi phí sửa chữa tăng theo cấp số nhân: Cạo bỏ lớp sơn cũ, xử lý lại nền, thi công hệ ngăn ẩm trung gian, sau đó mới sơn phủ lại. Tổng chi phí thường gấp 2,5 đến 3 lần so với phương án làm đúng từ đầu, chưa kể phát sinh dừng sản xuất trong thời gian sửa chữa.
Quan sát thực tế từ nhiều nhà xưởng có nguồn phát sinh hơi nước nóng liên tục — chẳng hạn dây chuyền hấp sấy, khu nhuộm, khu chế biến thực phẩm có công đoạn tiệt trùng, hoặc kho thành phẩm có biên độ ẩm dao động lớn theo mùa — cho thấy hiện tượng lặp lại cùng một kịch bản: toàn bộ khu vực sản xuất có phát sinh hơi ẩm kết hợp với kho thành phẩm xuất hiện bong tróc sàn epoxy chỉ sau 4 đến 10 tháng đưa vào sử dụng. Hệ thống sàn không thể chịu tải trong môi trường độ ẩm vượt ngưỡng khi không có lớp ngăn ẩm trung gian. Đặc thù của các ngành có phát sinh hơi nước nóng khiến tình trạng càng trầm trọng hơn: hơi nước từ quá trình hấp sấy hoặc tiệt trùng bốc lên liên tục, kết hợp với nước thấm ngược từ nền đất, tạo thành bẫy ẩm kép mà màng epoxy không có cơ hội chống chịu. Trong một số ca, khu vực xa nguồn phát sinh hơi nước nhưng nằm trên nền đất yếu cũng bong tróc tương tự, cho thấy yếu tố quyết định nằm ở kết cấu nền chứ không phải ở vị trí khu vực sản xuất.
Đáng chú ý là nhiều đơn vị tư vấn thiết kế vẫn đưa ra bản vẽ thi công sàn epoxy mà không tính toán cân bằng ẩm của kết cấu. Bản vẽ chỉ rõ chiều dày sàn, cường độ bê tông, loại sơn, định mức vật tư — nhưng hoàn toàn không có chi tiết lớp chống thấm ngược, không có quy định đo độ ẩm trước khi sơn, không có dự phòng ngân sách cho hệ ngăn ẩm trung gian. Khi sự cố xảy ra, trách nhiệm dồn về phía nhà thầu thi công, trong khi nguyên nhân gốc rễ nằm ở khâu thiết kế mà chủ đầu tư không nhận ra cho đến khi sàn đã hỏng hàng loạt.
Giải pháp vữa cải tiến Sikafloor 81 Epocem cho nền bê tông ẩm
Khi nền bê tông đã bị ẩm ngược hoặc thiếu lớp chống thấm ngược từ khâu đổ sàn, không thể thi công sơn epoxy trực tiếp. Giải pháp là sử dụng lớp vữa trung gian có khả năng ngăn ẩm, chịu ẩm và tạo bề mặt đủ phẳng để sơn phủ. Sika cung cấp hệ vữa epoxy-cải tiến Sikafloor 81 Epocem, đáp ứng đồng thời ba chức năng: ngăn ẩm ngược, chịu cường độ nén cao và liên kết tốt với lớp sơn epoxy hoàn thiện.
Đặc tính kỹ thuật:
- Vữa epoxy gốc nước ba thành phần, đóng rắn bằng phản ứng epoxy - xi măng hybrid.
- Cường độ nén sau 28 ngày: ≥ 50 N/mm² (gấp đôi yêu cầu nền bê tông).
- Khả năng ngăn hơi ẩm ngược: đạt tiêu chuẩn ASTM E96 với tốc độ truyền hơi nước < 10 g/m²/24h.
- Bám dính với bê tông ẩm: ≥ 2,0 N/mm² (vượt ngưỡng yêu cầu).
- Cho phép thi công trên nền bê tông mới đổ từ 7 ngày tuổi mà không cần chờ đủ 28 ngày.
Quy trình thi công đúng chuẩn:
- Bước 1: Chuẩn bị bề mặt — mài shot-blasting hoặc mài phẳng kim cương để đạt độ nhám CSP-4 đến CSP-5, loại bỏ hoàn toàn lớp xi măng yếu, dầu mỡ, curing compound.
- Bước 2: Sơn lót Sikafloor 161 (hoặc Sikafloor 151) hai thành phần gốc epoxy, định mức 0,3 đến 0,5 kg/m², thi công trên nền ẩm nhưng không đọng nước.
- Bước 3: Thi công Sikafloor 81 Epocem với độ dày 2 đến 3 mm, định mức 4,0 đến 6,0 kg/m² cho mỗi mm chiều dày. Bề mặt hoàn thiện phải đặc chắc, không rỗ, không bọt khí.
- Bước 4: Sau 24 đến 48 giờ đóng rắn (tùy nhiệt độ môi trường), thi công hệ sơn epoxy hoàn thiện Sikafloor 264 hoặc Sikafloor 2530 theo yêu cầu kỹ thuật.
| Hạng mục | Sikafloor 81 Epocem | Vữa xi măng thường | Sơn epoxy trực tiếp (không ngăn ẩm) |
|---|---|---|---|
| Ngăn ẩm ngược | Có (ASTM E96) | Không | Không |
| Cường độ nén (28 ngày) | ≥ 50 N/mm² | 20–30 N/mm² | Không áp dụng |
| Cho phép nền ẩm | Có (< 10% RH) | Không (< 4%) | Không (< 4%) |
| Bám dính màng sơn | ≥ 2,0 N/mm² | Không ổn định | Không ổn định |
| Thời gian đưa vào sử dụng | 3–5 ngày | 28 ngày | 7–10 ngày (nhưng dễ bong) |
Điểm mấu chốt của Sikafloor 81 Epocem là cơ chế epoxy - xi măng hybrid: pha epoxy chịu kéo, chống thấm và bám dính, pha xi măng chịu nén và chịu ẩm. Sự kết hợp này cho phép lớp vữa "thở" theo một chiều — hơi ẩm từ dưới nền không xuyên qua được nhưng hơi ẩm dư trong bê tông vẫn thoát ra ngoài trong giai đoạn đóng rắn, không bị kẹt dưới lớp phủ gây phồng rộp. Đây là lý do vì sao hệ vữa này được chỉ định cho các dự án cải tạo nhà xưởng cũ trên nền đất yếu — nơi không thể đập bỏ sàn để lót lại nilon chống thấm ngược.
Một lưu ý quan trọng khi áp dụng Sikafloor 81 Epocem trong thực tế: lớp vữa chỉ phát huy tác dụng ngăn ẩm khi bề mặt nền đã được chuẩn bị đúng chuẩn CSP-4 đến CSP-5. Nếu bề mặt còn vương curing compound, bụi xi măng hoặc vệt dầu, lớp vữa sẽ bong tách khỏi nền trước khi phát huy chức năng ngăn ẩm. Chi phí chuẩn bị bề mặt thường chiếm 15 đến 25% tổng giá trị hợp đồng thi công lớp ngăn ẩm trung gian, nhưng đây là khoản không thể cắt giảm. Bỏ qua khâu này đồng nghĩa với việc đổ tiền vào lớp vữa đắt tiền mà vẫn nhận lại mặt sàn hỏng trong vòng 12 tháng.
Sikafloor 81 Epocem không thay thế lớp chống thấm ngược — nó là lớp cứu vãn kỹ thuật khi lớp chống thấm ngược đã bị bỏ qua từ khâu thiết kế.
Lựa chọn hệ sơn epoxy gốc nước cho môi trường độ ẩm cao
Sơn epoxy gốc nước (water-based epoxy) cho phép thi công trên nền bê tông có độ ẩm cao hơn so với sơn epoxy gốc dầu truyền thống. Cơ chế nằm ở khả năng cho hơi ẩm thoát qua màng sơn trong giai đoạn đầu, trước khi màng đóng rắn hoàn toàn. Điều này giảm áp suất hơi tích tụ dưới bề mặt, hạn chế phồng rộp trong ngắn hạn.
So sánh hai hệ sơn:
| Tiêu chí | Epoxy gốc dầu (100% solids) | Epoxy gốc nước |
|---|---|---|
| Ngưỡng độ ẩm cho phép | < 4% | < 8% (một số hệ đến 10%) |
| Tốc độ thoát hơi màng | Gần như bằng 0 | 5–15 g/m²/24h |
| Cường độ bám dính | ≥ 2,5 N/mm² (nền khô) | ≥ 1,8 N/mm² (nền ẩm vừa) |
| Khả năng chịu hóa chất | Cao | Trung bình – cao |
| Ứng dụng điển hình | Nhà máy hóa chất, phòng sạch | Kho bãi, nhà xưởng thông thường |
| Thời gian thi công giữa các lớp | 8–24 giờ | 4–8 giờ |
Điều kiện áp dụng epoxy gốc nước:
- Nền bê tông đã đủ cường độ (≥ 25 N/mm²), bám dính ≥ 1,5 N/mm².
- Độ ẩm đo bằng calcium chloride test < 8% (nếu hệ sơn cho phép đến 10%).
- Đã xử lý chống thấm ngược hoặc sử dụng Sikafloor 81 Epocem làm lớp ngăn ẩm trung gian.
Hạn chế cần tính toán:
- Epoxy gốc nước có cường độ bám dính và khả năng chịu mài mòn thấp hơn epoxy gốc dầu 15 đến 25%. Không phù hợp với khu vực xe nâng chạy liên tục hoặc chịu tải trọng nặng.
- Màng sơn cần thời gian đóng rắn 7 đến 14 ngày để đạt cường độ tối đa. Trong giai đoạn này, tránh tiếp xúc hóa chất mạnh và nước đọng.
Hệ sơn Sikafloor gốc nước tiêu biểu:
- Sikafloor 2530 W — lớp phủ gốc nước, định mức 0,15 đến 0,25 kg/m² mỗi lớp, dùng làm lớp phủ bảo vệ trên hệ ngăn ẩm.
- Sikafloor 264 — hệ sơn epoxy đa năng, có phiên bản gốc nước cho nền ẩm vừa.
Việc lựa chọn hệ sơn phụ thuộc vào điều kiện vận hành thực tế: tải trọng xe nâng, loại hóa chất tiếp xúc, tần suất vệ sinh, và yêu cầu chống trượt. Một hệ sơn epoxy gốc nước kết hợp Sikafloor 81 Epocem làm lớp ngăn ẩm cho phép thi công trên nền bê tông có độ ẩm đến 8%, mở rộng đáng kể cửa sổ thi công so với phương pháp truyền thống. Trong các dự án nhà xưởng có nguồn phát sinh hơi ẩm mạnh và kho thành phẩm — những vùng có biên độ ẩm dao động lớn theo mùa — sự kết hợp này thường là lựa chọn duy nhất cho phép bàn giao đúng tiến độ mà vẫn đảm bảo tuổi thọ sàn từ 8 đến 12 năm.
Một chi tiết thực hành cần lưu ý là epoxy gốc nước nhạy cảm với nhiệt độ và độ ẩm không khí trong quá trình thi công. Nhiệt độ môi trường dưới 15°C làm chậm đóng rắn, kéo dài thời gian chờ giữa các lớp. Độ ẩm không khí trên 85% khiến bề mặt màng sơn bị "trắng" do nước ngưng tụ trong quá trình đóng rắn. Vì vậy, khi thi công trong mùa mưa hoặc tại các khu vực có khí hậu ẩm ướt kéo dài, cần bố trí che chắn, thông gió và đo nhiệt độ - độ ẩm liên tục trước khi mở thùng sơn. Bỏ qua yếu tố thời tiết có thể phá hỏng toàn bộ lớp phủ dù hệ sơn đã chọn đúng.
Epoxy gốc nước không phải giải pháp thay thế lớp ngăn ẩm — nó là giải pháp mở rộng điều kiện thi công khi nền đã được kiểm soát độ ẩm bằng lớp trung gian.
Khuyến cáo kỹ thuật cho nhà xưởng công nghiệp
Sàn epoxy bị bong tróc do độ ẩm là hệ quả của chuỗi quyết định kỹ thuật bị bỏ qua từ khâu thiết kế kết cấu đến khâu nghiệm thu độ ẩm. Mỗi mắt xích đứt đều đẩy chi phí sửa chữa lên gấp nhiều lần. Bốn khuyến cáo cứng rắn cần áp dụng trong mọi dự án nhà xưởng:
- Đo độ ẩm nền bê tông bằng thiết bị chuyên dụng (calcium chloride test hoặc máy đo độ ẩm tương đối), không dựa vào cảm tính. Ngưỡng chấp nhận: < 4% cho epoxy gốc dầu, < 5% cho epoxy cải tiến, < 8% cho epoxy gốc nước.
- Lót nilon chống thấm ngược liên tục dưới đáy sàn bê tông, đặc biệt tại khu vực đất yếu, mực nước ngầm nông, hoặc nền đất ruộng cải tạo. Không có lớp này, mọi giải pháp sơn chỉ mang tính tạm thời.
- Khi nền đã bị ẩm ngược không thể xử lý triệt để từ gốc, sử dụng Sikafloor 81 Epocem làm lớp ngăn ẩm trung gian trước khi thi công sơn phủ. Đây là giải pháp kỹ thuật đã được kiểm chứng, không phải biện pháp tình thế.
- Đánh giá điều kiện vận hành thực tế trước khi chọn hệ sơn: tải trọng xe nâng, loại hóa chất, tần suất vệ sinh, yêu cầu chống trượt. Hệ sơn phải tương thích với điều kiện vận hành, không chỉ tương thích với điều kiện thi công.
Sàn epoxy không bong tróc vì vật liệu xấu. Sàn epoxy bong tróc vì hơi ẩm không được kiểm soát từ đầu. Mọi biện pháp xử lý sau khi sàn đã hỏng đều tốn kém hơn gấp nhiều lần so với việc kiểm soát độ ẩm ngay từ khâu thiết kế. Bài học rút ra từ các nhà xưởng có nguồn phát sinh hơi ẩm mạnh là bài học chung cho mọi nhà xưởng công nghiệp: khi lớp chống thấm ngược bị bỏ qua, không có hệ sơn epoxy nào — dù đắt tiền đến đâu — có thể cứu vãn được kết cấu sàn trong dài hạn. Kiểm soát độ ẩm không phải chi phí phát sinh — đó là điều kiện tiên quyết để mọi đồng tiền bỏ ra cho hệ sơn thực sự phát huy giá trị.
