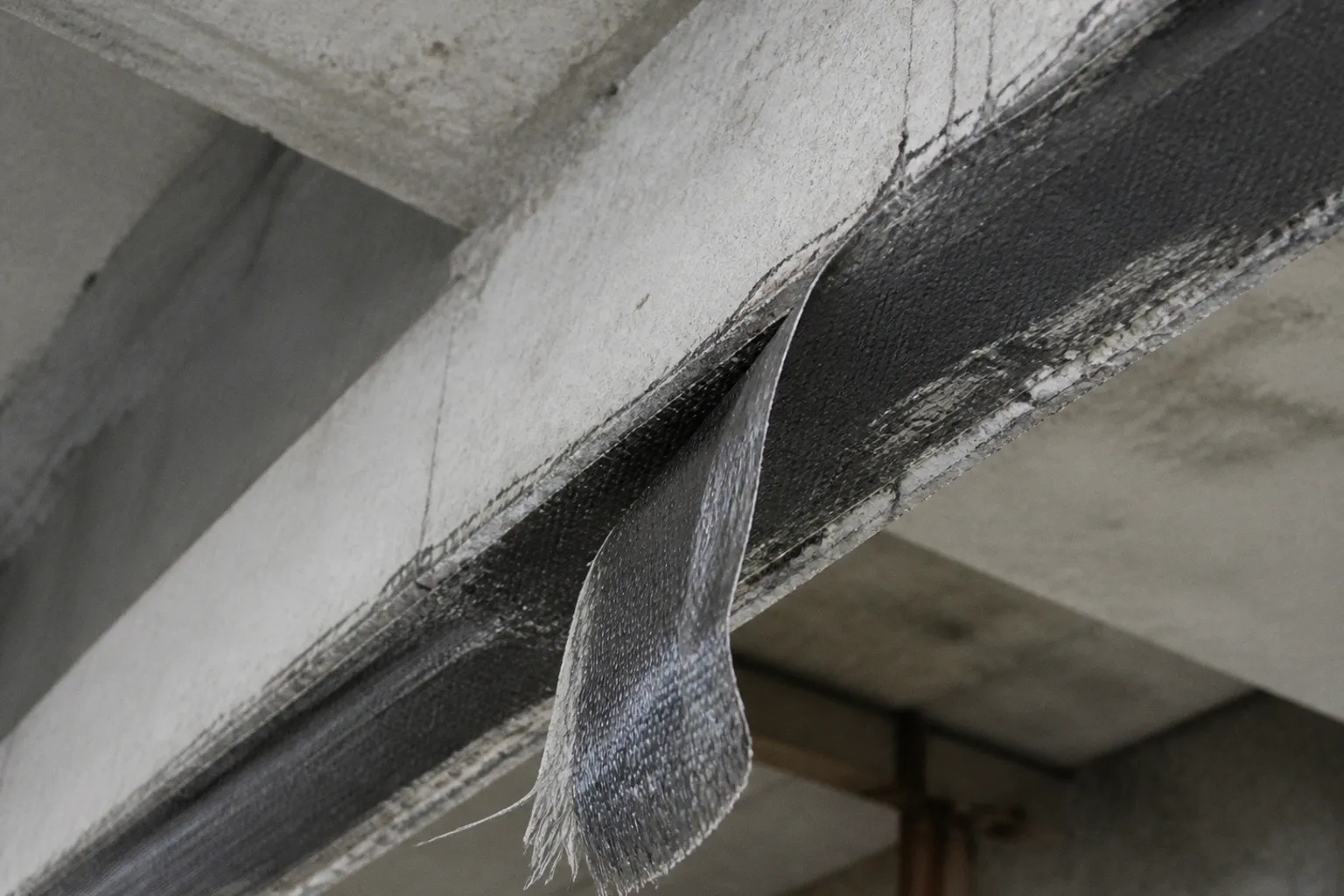

Dấu hiệu ban đầu có thể chỉ là tiếng rỗng khi gõ nhẹ, một mép tấm hơi bật lên hoặc vùng vải gia cường xuất hiện nếp nhăn. Nhưng nếu bỏ qua, phần bong tách có thể lan rộng theo chiều dài dầm và làm giảm hiệu quả của toàn bộ phương án gia cường.
Khi đó, chi phí không chỉ nằm ở việc mua thêm vật liệu. Chủ đầu tư còn phải tính đến công tác tháo dỡ, xử lý lại bề mặt, kiểm định, thời gian dừng máy hoặc hạn chế vận hành. Không thể đưa ra một tỷ lệ cố định cho mọi công trình, bởi tổng chi phí phụ thuộc vào mức độ hư hỏng, điều kiện thi công và yêu cầu gia cường bổ sung. Điều có thể khẳng định là sửa đúng ngay từ đầu luôn dễ kiểm soát hơn xử lý một hệ CFRP đã bong trên kết cấu đang chịu tải.
Trong thực tế, hiện tượng sợi carbon gia cường bị bong hiếm khi bắt nguồn từ bản thân sợi carbon. Nguyên nhân thường nằm ở chuỗi công việc rất cụ thể: bề mặt bê tông chưa đủ sạch và chắc, keo epoxy không được trộn hoặc bão hòa đúng cách, vết nứt chưa xử lý, điều kiện thi công không phù hợp hoặc hệ thống neo giữ ở đầu dầm không được tính toán đầy đủ. Lớp liên kết mỏng giữa tấm CFRP và bê tông mới là nơi quyết định tuổi thọ của phương án gia cường.
Cơ chế liên kết giữa tấm CFRP và bề mặt bê tông
Sợi carbon gia cường thường được sử dụng dưới dạng tấm CFRP cứng hoặc vải carbon mềm. Tấm cứng được sản xuất với hình dạng và chiều dày ổn định, còn vải carbon được ngâm tẩm nhựa epoxy ngay tại công trường. Cả hai hệ đều có chung một nguyên tắc: sợi carbon không tự truyền lực vào dầm. Lực phải đi qua lớp nhựa hoặc keo epoxy, sau đó truyền tiếp vào bê tông nền.
Đó là lý do một tấm CFRP có thể có cường độ kéo rất cao nhưng vẫn bong khỏi kết cấu nếu bề mặt bê tông không đạt yêu cầu. Vật liệu tốt không thể bù cho nền yếu, keo bị nhiễm bẩn hoặc quy trình thi công thiếu kiểm soát.
Sợi carbon có đường kính rất nhỏ, thường chỉ vài micromet, nhưng có mô đun đàn hồi và khả năng chịu kéo cao. So với phương án gia cường bằng thép, CFRP có ưu điểm là trọng lượng nhẹ, không làm tăng đáng kể tải trọng bản thân và không bị ăn mòn theo cơ chế như thép. Vì vậy, vật liệu này thường được lựa chọn khi cần gia cường dầm, sàn, cột hoặc kết cấu nhà xưởng nhưng không muốn tăng tiết diện quá nhiều.
Trên công trường, hai dạng CFRP phổ biến có đặc điểm khác nhau:
| Đặc điểm | Tấm CFRP định hình sẵn | Vải carbon ngâm tẩm tại hiện trường |
|---|---|---|
| Hình thức | Tấm cứng, chiều dày và bề rộng ổn định | Vải mềm dạng cuộn, được cắt theo kích thước cần thiết |
| Cách tạo liên kết | Dùng keo epoxy chuyên dụng để dán tấm vào bê tông | Dùng nhựa epoxy thấm đều qua các lớp sợi tại công trường |
| Bề mặt phù hợp | Mặt phẳng, tuyến dán tương đối thẳng | Bề mặt cong, góc cạnh hoặc hình học phức tạp |
| Mức độ phụ thuộc tay nghề | Quy trình kiểm soát thuận lợi hơn do tấm đã được định hình | Phụ thuộc nhiều vào khả năng định lượng, lăn ép và bão hòa nhựa |
| Rủi ro thường gặp | Rỗng cục bộ dưới tấm, keo không đủ chiều dày hoặc mép tấm bị bật | Vùng sợi khô, bọt khí, nếp gấp và chiều dày nhựa không đều |
Lớp epoxy có hai nhiệm vụ. Thứ nhất, nó tạo sự tiếp xúc liên tục giữa CFRP và bê tông. Thứ hai, nó phân bố ứng suất để lực kéo trong sợi carbon có thể truyền dần vào kết cấu thay vì tập trung tại một điểm. Khi lớp keo bị rỗng, bị nhiễm bụi hoặc đóng rắn không hoàn toàn, đường truyền lực bị gián đoạn. Tấm CFRP có thể vẫn còn nguyên vẹn nhưng không còn làm việc đúng như thiết kế.
Sợi carbon chỉ phát huy khả năng chịu kéo khi lớp keo và bê tông nền cùng tạo thành một đường truyền lực liên tục; dán được tấm lên dầm chưa có nghĩa là dầm đã được gia cường đúng.
Một liên kết đạt yêu cầu thường cần đồng thời các điều kiện sau:
- Bê tông nền đủ đặc chắc, không có lớp hồ yếu, bụi mịn, dầu mỡ hoặc sơn phủ cản trở độ bám dính.
- Bề mặt có độ phẳng và độ nhám phù hợp với hệ keo được sử dụng.
- Keo epoxy được bảo quản, định lượng, trộn và thi công đúng hướng dẫn kỹ thuật.
- Nhiệt độ, độ ẩm và tình trạng khô của bề mặt phù hợp với vật liệu.
- Chiều dài dán, vị trí kết thúc tấm và hệ neo giữ được tính toán theo trạng thái chịu lực của dầm.
Chỉ cần một mắt xích không đạt, ứng suất có thể tập trung tại mép tấm, vùng đầu dầm hoặc quanh vết nứt. Đây là điểm khởi đầu của hiện tượng debonding.
Nguyên nhân bong sợi carbon: sai từ nền bê tông đến phương án neo
Hiện tượng bong tách CFRP thường không xuất hiện ngay sau khi thi công. Một số lỗi có thể bị che khuất khi lớp keo vừa hoàn thiện, sau đó bộc lộ dưới tác động của tải trọng lặp, co ngót, thay đổi nhiệt độ hoặc rung động trong quá trình vận hành. Vì vậy, khi khảo sát sự cố, không nên chỉ nhìn vào vị trí tấm bị bong mà cần lần ngược toàn bộ quy trình.
Bề mặt bê tông còn yếu hoặc chưa được làm sạch
Đây là nguyên nhân phổ biến nhất. Bê tông cũ thường có bụi xi măng, lớp hồ bề mặt, dầu mỡ, sơn, rêu mốc hoặc các mảnh vữa bám lỏng. Nếu chỉ quét hoặc lau sơ qua, lớp keo thực tế đang bám vào tạp chất chứ không phải vào phần bê tông có khả năng chịu lực.
Bề mặt quá nhẵn cũng gây bất lợi. Keo epoxy cần một nền có độ nhám phù hợp để tăng diện tích tiếp xúc và tạo liên kết cơ học. Tuy nhiên, mài tạo nhám không có nghĩa là làm xước tùy ý. Mục tiêu là loại bỏ lớp yếu, mở ra phần bê tông đặc chắc và tạo mặt nền đồng đều, không để lại các rãnh sâu hoặc góc sắc làm phát sinh khoảng rỗng dưới tấm.
Các khu vực bê tông bị rỗ, phân tầng, nứt vỡ hoặc nghe tiếng rỗng khi gõ nhẹ phải được xử lý trước. Dán CFRP lên bê tông yếu chỉ che khuất khuyết tật trong một thời gian ngắn; khi kết cấu tiếp tục chịu tải, lớp bê tông yếu có thể bị kéo bật cùng với tấm gia cường.
Vết nứt chưa được đánh giá đúng
Không phải mọi vết nứt đều được xử lý bằng cùng một cách. Cần phân biệt nứt ổn định và nứt còn hoạt động, nứt do co ngót với nứt liên quan đến chịu lực, cũng như nứt xuyên sâu với nứt chỉ nằm ở lớp bề mặt.
Vết nứt có bề rộng lớn hoặc có dấu hiệu tiếp tục mở rộng cần được đánh giá trước khi dán sợi. Với các vết nứt phù hợp để bơm epoxy, bề mặt phải được làm sạch, bịt kín và bơm vật liệu theo quy trình tương ứng. Sau khi vật liệu sửa chữa đạt trạng thái yêu cầu, phần dư trên bề mặt cần được mài phẳng để không tạo gờ dưới tấm CFRP.
Nếu nguyên nhân gây nứt vẫn còn, việc dán sợi lên trên chỉ xử lý phần biểu hiện chứ chưa giải quyết cơ chế gây hư hỏng. Khi đó, vết nứt tiếp tục dịch chuyển sẽ tạo ứng suất kéo và bóc tách tại vùng liên kết.
Keo epoxy trộn sai hoặc không bão hòa
Keo epoxy là hệ hai thành phần. Tỷ lệ nhựa và chất đóng rắn phải tuân thủ tài liệu kỹ thuật của sản phẩm. Trộn thiếu, thừa hoặc không đều có thể khiến một phần keo đóng rắn chậm, giòn, mềm hoặc không đạt cường độ liên kết cần thiết.
Với tấm CFRP, lỗi thường gặp là lượng keo không đồng đều, tạo khoảng rỗng giữa tấm và bê tông. Với vải carbon, rủi ro lớn hơn vì nhựa phải thấm qua sợi. Vùng sợi khô, bọt khí hoặc nếp gấp làm giảm diện tích truyền lực thực tế. Khi tải tác động, ứng suất sẽ dồn vào phần liên kết còn lại và thúc đẩy quá trình bong lan rộng.
Việc pha keo cũng cần gắn với thời gian thi công. Không nên trộn một mẻ quá lớn rồi kéo dài thời gian sử dụng vượt quá khả năng thi công của vật liệu. Khi keo bắt đầu tăng độ nhớt, việc lăn ép và bão hòa sợi sẽ khó kiểm soát hơn, dù bề mặt bên ngoài vẫn có vẻ hoàn chỉnh.
Điều kiện thi công không phù hợp
Độ ẩm bề mặt, nhiệt độ, hơi nước ngưng tụ và mưa ẩm đều có thể ảnh hưởng đến quá trình đóng rắn và độ bám dính của epoxy. Bề mặt bê tông nhìn bằng mắt có thể đã khô nhưng vẫn chứa ẩm trong mao quản. Nếu thi công khi điều kiện không phù hợp, lớp keo có thể bị ảnh hưởng trong suốt quá trình đóng rắn.
Ngoài ra, tấm CFRP phải được bảo vệ trong thời gian chờ keo đạt trạng thái yêu cầu. Va chạm, rung động, bụi công trường hoặc việc đưa kết cấu vào tải quá sớm đều có thể làm hỏng liên kết trước khi nó phát triển đủ cường độ.
Thiếu neo giữ ở đầu dầm và vùng chịu cắt
Trong phương án gia cường dầm bằng CFRP, phần giữa nhịp không phải là vị trí duy nhất cần quan tâm. Ở đầu tấm, lực có xu hướng tập trung trong một vùng ngắn. Khi dầm chịu uốn và chịu cắt đồng thời, sự thay đổi biến dạng gần gối có thể tạo ra ứng suất bóc tách tại mép CFRP.
Nếu chỉ dán một dải tấm ở mặt dưới dầm mà không xem xét chiều dài neo, vị trí kết thúc và giải pháp giữ mép, nguy cơ bong đầu dầm sẽ tăng. Tùy thiết kế, có thể cần sử dụng dải CFRP cuốn chữ U, dải neo hoặc cấu hình vải carbon ở mặt bên để cải thiện khả năng truyền lực và hạn chế biến dạng cục bộ.
Hình học và trạng thái chịu lực bị xem nhẹ
Tấm CFRP phải tiếp xúc liên tục với bề mặt. Các góc cạnh quá sắc, mặt dầm không phẳng, bán kính bo không phù hợp hoặc sự thay đổi tiết diện đột ngột đều có thể tạo ra điểm tập trung ứng suất. Với vải carbon, việc ép vải qua góc mà không xử lý bán kính cũng dễ tạo nếp gấp và khoảng rỗng.
Mặt khác, gia cường không thể tách khỏi trạng thái thực tế của kết cấu. Nếu dầm đang chịu tải lớn, có độ võng đáng kể hoặc liên tục rung động, phương án dán CFRP cần tính đến điều kiện đó. Dán vật liệu lên một kết cấu đang biến dạng mạnh mà không có biện pháp kiểm soát phù hợp sẽ làm giảm hiệu quả truyền lực.
Chuẩn bị bề mặt và xử lý vết nứt trước khi dán sợi
Trong một dự án gia cường bằng CFRP, thời gian dành cho chuẩn bị bề mặt thường quan trọng không kém thời gian dán sợi. Đây không phải công đoạn phụ để làm cho bề mặt đẹp hơn, mà là bước tạo ra nền liên kết thực sự.
Trình tự cơ bản cần được điều chỉnh theo hồ sơ thiết kế và hệ vật liệu cụ thể, nhưng thường bao gồm các nhóm việc sau:
1. Khảo sát và lập bản đồ khuyết tật.
Xác định vị trí nứt, rỗ, bong, thấm, lớp phủ cũ và vùng bê tông không đặc chắc. Không nên chỉ khảo sát phần bề mặt dự kiến dán; cần xem xét cả khu vực lân cận để hiểu nguyên nhân hư hỏng.
2. Loại bỏ lớp bê tông yếu và vật cản.
Dùng phương pháp cơ học phù hợp để loại bỏ lớp hồ yếu, sơn, bụi xi măng, vữa rời và phần bê tông bị phân tầng. Sau đó làm sạch bụi bằng thiết bị phù hợp, tránh để bụi mịn quay trở lại bề mặt trước khi quét keo.
3. Sửa chữa phần bê tông bị khuyết tật.
Các vị trí rỗ hoặc mất tiết diện cần được đục mở đến phần bê tông chắc, làm sạch và vá bằng vật liệu sửa chữa tương thích. Bề mặt vá phải đạt trạng thái cần thiết trước khi chuyển sang bước dán CFRP.
4. Xử lý vết nứt theo nguyên nhân và bề rộng.
Vết nứt phù hợp với phương pháp bơm epoxy cần được làm sạch và bơm đầy theo quy trình. Vết nứt còn hoạt động hoặc có liên quan đến chuyển vị kết cấu cần được kỹ sư đánh giá riêng, không nên mặc định rằng chỉ cần bơm keo là đủ.
5. Kiểm tra độ phẳng và hình học.
Bề mặt cần đủ phẳng để tấm hoặc vải tiếp xúc liên tục. Các góc phải được xử lý theo bán kính phù hợp với hệ CFRP, đặc biệt ở vị trí chuyển hướng của vải cuốn quanh dầm hoặc cột.
6. Kiểm soát tình trạng khô và sạch trước khi thi công.
Bề mặt không được có bụi, dầu, nước đọng hoặc hơi ẩm ngưng tụ. Điều kiện thi công phải được đối chiếu với yêu cầu của loại epoxy đang sử dụng, thay vì áp dụng một quy tắc chung cho mọi sản phẩm.
Độ nhám cũng cần được kiểm soát. Quá nhẵn khiến keo khó tạo liên kết cơ học; quá gồ ghề lại làm tăng lượng keo, tạo khoảng rỗng và khiến tấm không áp sát đều. Một mặt nền đạt yêu cầu là mặt bê tông sạch, chắc, có độ nhám đồng đều và không có các điểm lồi lõm bất thường.
Chuẩn bị bề mặt không phải phần việc làm cho có trước khi dán sợi; đó là nơi quyết định keo sẽ bám vào bê tông hay chỉ bám vào một lớp bụi và hồ yếu.
Kỹ thuật neo giữ và kiểm soát biến dạng
Gia cường dầm bằng sợi carbon không chỉ là đặt thêm vật liệu chịu kéo vào mặt dưới dầm. Cần kiểm soát cách lực đi vào tấm, cách lực truyền về bê tông và cách kết thúc hệ gia cường tại đầu dầm.
Dải CFRP cuốn chữ U và dải neo
Dải CFRP cuốn chữ U thường được sử dụng để ôm phần đáy và mặt bên dầm. Cấu hình này giúp hạn chế xu hướng tách mép, đồng thời hỗ trợ truyền lực giữa tấm gia cường chính và bê tông ở mặt bên. Trong một số trường hợp, dải neo dạng phù hợp có thể được bố trí tại đầu tấm hoặc vùng chịu cắt lớn.
Tuy nhiên, không nên xem U-wrap là giải pháp mặc định cho mọi công trình. Vị trí, chiều rộng, số lớp, khoảng cách và chiều dài neo phải được xác định từ tính toán kết cấu, điều kiện bê tông nền và hướng dẫn của hệ vật liệu. Việc tự động áp dụng một khoảng cách cố định cho mọi dầm có thể dẫn đến thiếu neo hoặc bố trí không hiệu quả.
Kiểm soát biến dạng trước và trong khi dán
Nếu dầm đang chịu tải, kỹ sư cần xác định có cần giảm tải, chống đỡ tạm hoặc kiểm soát chuyển vị trước khi thi công hay không. Tấm CFRP dán lên kết cấu đã biến dạng sẽ không tự động loại bỏ biến dạng cũ. Nó chỉ tham gia chịu thêm phần tải được truyền vào sau khi liên kết đạt yêu cầu.
Trong thời gian keo đóng rắn, cần hạn chế rung động, va chạm và tác động bất thường lên hệ gia cường. Việc tháo chống đỡ hoặc đưa kết cấu trở lại chế độ vận hành phải dựa trên thời gian và trạng thái đóng rắn được quy định cho vật liệu, không dựa vào cảm quan rằng bề mặt đã khô.
Pull-off test không thể đọc kết quả theo một câu trả lời có hoặc không
Thí nghiệm kéo bám dính tại hiện trường thường được dùng để đánh giá chất lượng liên kết sau khi thi công. Nhưng kết quả không chỉ được đọc theo vị trí phá hoại. Cần xem xét đồng thời:
- Lực bám dính đo được có đạt yêu cầu nghiệm thu hoặc giá trị thiết kế hay không.
- Mẫu phá hoại ở lớp keo, tại mặt tiếp xúc hay trong bê tông nền.
- Nếu phá hoại trong bê tông nền, lớp bê tông bị kéo bật là phần bê tông đặc chắc hay lớp yếu gần bề mặt.
- Kết quả giữa các vị trí có đồng đều hay xuất hiện vùng bất thường.
- Phương pháp thử, kích thước mẫu và điều kiện thử có phù hợp với yêu cầu kỹ thuật của dự án hay không.
Phá hoại trong bê tông nền không mặc nhiên đồng nghĩa với việc hệ CFRP không đạt. Trong nhiều trường hợp, nếu lực bám dính đo được đạt tiêu chí nghiệm thu và phần bê tông bị phá hoại là nền đủ chắc, đây có thể là dạng phá hoại chấp nhận được. Ngược lại, nếu lực kéo không đạt yêu cầu, hoặc mẫu bị tách trong lớp bê tông yếu, tại mặt tiếp xúc có bụi và rỗng, cần khoanh vùng nguyên nhân và đánh giá biện pháp xử lý.
Vì vậy, không thể kết luận rằng cứ thấy mẫu tách ở bê tông là phải bóc toàn bộ và dán lại từ đầu. Việc xử lý lại chỉ được yêu cầu khi kết quả không đạt tiêu chí nghiệm thu, khi dạng phá hoại cho thấy nền hoặc liên kết không đủ khả năng truyền lực, hoặc khi kiểm tra bổ sung xác nhận vùng thi công có khuyết tật.
Quy trình khắc phục khi sợi carbon gia cường bị bong
Khi phát hiện CFRP bị bong, bước đầu tiên không phải là lấy keo mới để dán đè. Cần xác định phạm vi bong, nguyên nhân và mức độ ảnh hưởng đến khả năng chịu lực của kết cấu. Một vùng bong nhỏ trên lớp hoàn thiện có thể khác hoàn toàn với hiện tượng tách rộng kéo dài từ đầu dầm vào giữa nhịp.
Quy trình xử lý thường gồm các bước sau:
1. Khoanh vùng và đánh giá hiện trạng.
Gõ kiểm tra, quan sát mép tấm, đo phạm vi bong và ghi nhận các vết nứt liên quan. Với công trình quan trọng hoặc vùng khó tiếp cận, có thể cần sử dụng phương pháp kiểm tra không phá hủy phù hợp. Đồng thời phải xem xét tải trọng hiện tại và nguy cơ bong tiếp tục lan rộng.
2. Giảm tải hoặc chống đỡ khi cần thiết.
Nếu kết cấu có dấu hiệu mất ổn định, độ võng tăng, nứt phát triển hoặc vùng bong nằm ở vị trí chịu lực chính, biện pháp an toàn tạm thời phải được đặt lên trước công việc sửa chữa.
3. Tháo bỏ phần CFRP mất liên kết.
Cắt bỏ phần tấm hoặc vải đã bong theo phạm vi được xác định. Không nên dán phủ lên lớp CFRP không còn liên kết hoặc lên lớp epoxy cũ đã nhiễm bẩn, bởi lớp yếu bên dưới vẫn còn nguyên.
4. Loại bỏ keo cũ và xử lý bê tông nền.
Mài hoặc bóc bỏ phần keo còn lại, làm sạch bụi và kiểm tra xem bê tông có bị rỗ, mụt hay nứt sâu không. Phần bê tông yếu phải được sửa chữa bằng vật liệu tương thích và chờ đạt yêu cầu trước khi dán lại.
5. Xử lý nguyên nhân gây nứt và ẩm.
Nếu khu vực bong liên quan đến thấm nước, ngưng tụ, nứt hoạt động hoặc rung động, các nguyên nhân này phải được giải quyết trước. Chỉ thay tấm mới mà không xử lý nguyên nhân sẽ khiến sự cố tái diễn.
6. Thi công lại CFRP theo phương án đã hiệu chỉnh.
Hệ mới có thể là tấm CFRP, vải carbon hoặc cấu hình kết hợp tùy kết quả đánh giá. Keo phải được trộn đúng tỷ lệ, thi công trong thời gian sử dụng cho phép và bảo đảm tiếp xúc liên tục, không có bọt khí hoặc vùng sợi khô.
7. Bổ sung hoặc điều chỉnh neo giữ.
Nếu nguyên nhân liên quan đến bong đầu tấm, tập trung ứng suất hoặc thiếu khả năng giữ ở mặt bên, cần thiết kế lại dải U-wrap hoặc giải pháp neo phù hợp. Không nên coi việc dán lại cùng kích thước cũ là phương án mặc định.
8. Kiểm tra và nghiệm thu.
Kiểm tra ngoại quan, độ liên tục của lớp dán, vị trí mép tấm, nếp gấp, vùng rỗng và các thông số thử nghiệm theo hồ sơ chất lượng. Pull-off test phải được đánh giá theo lực bám dính và tiêu chí nghiệm thu của dự án, đồng thời ghi rõ dạng phá hoại của từng mẫu.
Nếu chỉ có một vùng nhỏ bị bong và nguyên nhân đã được xác định rõ, phạm vi sửa chữa có thể được giới hạn theo thiết kế. Nếu bong lan rộng, bê tông nền suy yếu hoặc phương án ban đầu thiếu khả năng neo giữ, cần đánh giá lại toàn bộ hệ gia cường. Trong trường hợp đó, thay một đoạn tấm không phải lúc nào cũng đủ để khôi phục khả năng chịu lực.
Kiểm soát chất lượng để tránh lỗi thi công sợi carbon CFRP
Một hệ CFRP tốt cần được kiểm soát từ trước khi mở thùng vật liệu cho đến sau khi nghiệm thu. Hồ sơ chất lượng nên thể hiện tối thiểu các nội dung liên quan đến nguồn gốc vật liệu, điều kiện bề mặt, tỷ lệ trộn keo, thời gian thi công, điều kiện môi trường, vị trí dán và kết quả kiểm tra.
Ở hiện trường, người giám sát cần đặc biệt chú ý những dấu hiệu dễ bị bỏ qua:
- Tấm CFRP có bị cong, phồng hoặc xuất hiện khoảng rỗng dưới bề mặt hay không.
- Mép tấm có được ép kín và hoàn thiện đều không.
- Vải carbon có bị gấp, lệch hướng sợi hoặc còn vùng khô không.
- Keo có được trộn thành một hỗn hợp đồng nhất trước khi sử dụng không.
- Bề mặt bê tông có bị tái nhiễm bụi sau khi vệ sinh không.
- Các đầu tấm, góc chuyển hướng và dải neo có được thi công đúng cấu tạo không.
- Kết cấu có bị đưa vào tải hoặc rung động trước khi keo đạt trạng thái yêu cầu không.
Không nên đánh giá chất lượng chỉ bằng màu sắc hoặc độ bóng của lớp epoxy. Một bề mặt bóng đẹp vẫn có thể có khoảng rỗng bên dưới. Ngược lại, một số dấu hiệu ngoại quan nhỏ cần được đối chiếu với tiêu chí kỹ thuật trước khi kết luận là hỏng. Đặc biệt, kết quả pull-off phải được đọc trong toàn bộ bối cảnh của phép thử, không tách rời khỏi giá trị lực bám dính, vị trí lấy mẫu và dạng phá hoại.
Tuổi thọ của hệ gia cường phụ thuộc vào cả công trình, không chỉ vật liệu
CFRP có thể là giải pháp hiệu quả cho nhiều kết cấu cần tăng khả năng chịu uốn, chịu cắt hoặc bó cột. Nhưng vật liệu này không phải lớp áo có thể che mọi khuyết tật của bê tông. Nó chỉ làm việc tốt khi nền bê tông, keo epoxy, cấu tạo neo và trạng thái chịu lực được xem xét như một hệ thống thống nhất.
Khi gặp hiện tượng sợi carbon gia cường bị bong, chủ đầu tư không nên chỉ hỏi loại keo nào tốt hơn hoặc mua tấm mới ở đâu. Câu hỏi quan trọng hơn là lớp nào đã mất khả năng truyền lực, nguyên nhân bắt đầu từ đâu và tiêu chí nào được dùng để xác nhận hệ sau sửa chữa đã đạt yêu cầu.
Việc xử lý đúng có thể cần tháo bỏ một phần vật liệu, sửa lại bê tông, điều chỉnh neo giữ và kiểm tra lại bằng phương pháp phù hợp. Không phải mọi mẫu pull-off bị phá hoại trong bê tông nền đều là kết quả không đạt; điều quyết định là lực bám dính có đáp ứng yêu cầu nghiệm thu hay không, đồng thời lớp bê tông bị phá hoại có đủ đặc chắc hay chỉ là phần yếu gần bề mặt.
Sợi carbon nhẹ và có khả năng chịu kéo cao, nhưng độ bền của phương án gia cường vẫn bắt đầu từ những việc rất cơ bản: làm sạch đúng, sửa nền đúng, trộn keo đúng, dán đủ kín và kiểm soát đầu neo. Bỏ qua một trong các bước đó, hệ CFRP có thể trông hoàn chỉnh ngay sau thi công nhưng lại mất liên kết sau một thời gian vận hành.
Với công trình đang sử dụng, phát hiện sớm tiếng rỗng, mép tấm bật lên, nếp gấp hoặc vết nứt lan rộng luôn có giá trị hơn việc chờ đến khi một mảng CFRP rơi khỏi dầm. Khảo sát đúng nguyên nhân, đánh giá đúng kết quả thử và sửa chữa theo một phương án đã được tính toán — đó mới là cách khôi phục hiệu quả gia cường, thay vì chỉ làm cho bề mặt trở lại phẳng đẹp.
