Đội thầu cũ chọn bọc thép tấm kiểu truyền thống, đổ thêm một lớp vữa phủ dày 5 phân để "che". Chưa hết một năm, chỗ vữa đó bắt đầu phồng rộp, lộ ra lớp thép bên trong đã g đỏ, nước lại xì ra. Bài học ngay trên đầu anh em thi công: chọn sai giải pháp gia cường thì tiền mất mà tật vẫn mang.
Bài toán thực tế mà nhà thầu hay anh em kỹ thuật gặp hàng tuần không phải lý thuyết trên giấy, mà là: dầm đang nứt, mỗi ngày một rộng thêm, đơn vị thiết kế đưa phương án tăng khả năng chịu uốn – mình phải chọn sợi carbon CFRP hay bọc thép tấm? Bài viết này tôi m xẻ thẳng từ đặc tính vật liệu, quy trình thi công, cho đến bài toán tải trọng và giới hạn ứng dụng, để anh em cầm bảng báo giá mà biết đường quyết, chứ không phải đi theo phong trào.
Cơ chế chịu lực và đặc tính vật liệu
Tôi gặp không ít anh em cứ nghĩ "sợi carbon mới lạ, thép thì ông bà để lại chắc chắn rồi". Sự thật, mỗi loại sinh ra để giải quyết một bài toán khác nhau, và mỗi loại đều có những giới hạn riêng. Không có vật liệu nào "thắng tuyệt đối" trong mọi tình huống.
Thép tấm truyền thống (bọc/dán): Thép có cường độ chịu kéo tốt, dễ hàn, dễ neo bằng bulong, giá vật tư rẻ hơn carbon khá nhiều. Nhưng nhược điểm của nó nằm ở đúng hai chữ "khối lượng". Một tấm thép dày 10 mm phủ lên mặt dưới dầm đã cộng thêm tải trọng bản thân đáng kể, chưa kể lớp vữa bảo vệ bên ngoài. Với những dầm cũ đã chịu tải sát ngưỡng, mỗi kilogram thêm vào đều là một vấn đề. Thứ hai, thép đi kèm nguy cơ ăn mòn. Trong môi trường ẩm, môi trường có chloride (gần biển, tầng hầm, nhà máy hóa chất), lớp thép bọc ngoài dầm dù có vữa phủ vẫn có ngày gỉ sét, phồng rộp, bong ra – và chính cái phồng rộp này lại tạo khe hở cho nước xì vào bên trong, ăn mòn cốt thép chủ.
Si carbon CFRP: Tấm/vải sợi carbon là vật liệu composite có cường độ chịu kéo cao gấp 10 đến 15 lần thép thông thường. Tỷ trọng ch khoảng 1,80 g/cm³ (nhẹ hơn thép khoảng 4–5 lần), độ dày vải dệt khoảng 0,111 mm với dòng N200 thông dụng. Khi dán lên bề mặt dầm, gần như không làm tăng tải trọng bản thân, không chiếm không gian tiết diện, không sợ gỉ. Thi công nhanh, không cần cẩu nâng, không cần khoan cấy bulong chi chít trên thân dầm.

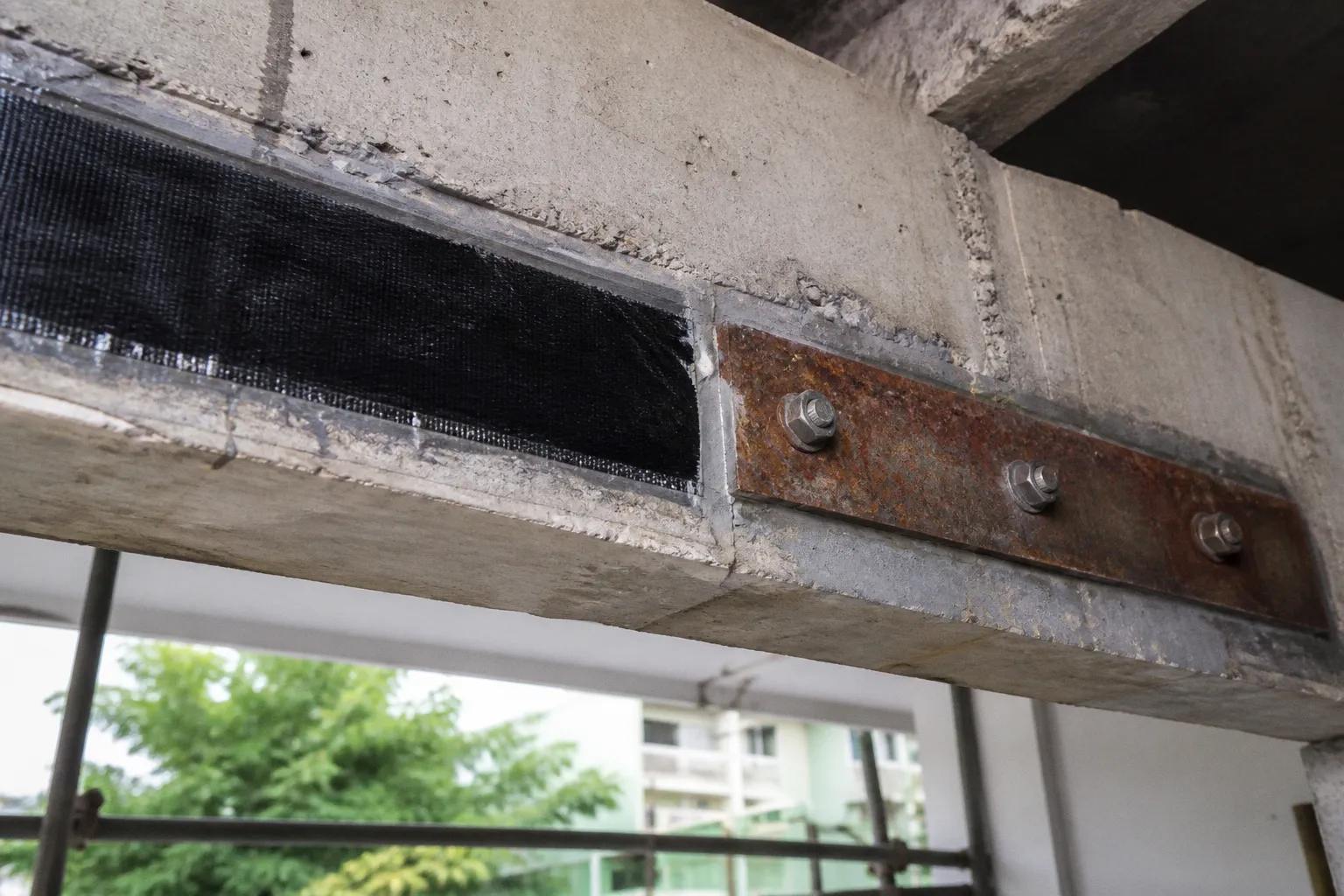

Bản chất hai phương pháp khác nhau hoàn toàn: bọc thép là "thêm khối lượng để tăng cường độ", còn sợi carbon là "tăng cường độ mà không tăng khối lượng".
| Tiêu chí | Thép tấm (bọc/dán) | Sợi carbon CFRP |
|---|---|---|
| Cường độ chịu kéo | ~400–520 MPa | Cao gấp 10–15 lần thép |
| Trọng lượng riêng | ~7,85 g/cm³ | ~1,80 g/cm³ |
| Độ dày lớp gia cường | 6–20 mm (tấm) | 0,111 mm/vải (dán chồng nhiều lớp) |
| Nguy cơ ăn mòn | Cao, đặc biệt môi trường ẩm/muối | Không |
| Tăng tải trọng bản thân dầm | Đáng kể | Gần như không |
| Khả năng chịu cắt/uốn lệch tâm | Tăng độ cứng tốt | Chịu uốn rất tốt, chịu cắt cần cấu hình đặc biệt |
| Yêu cầu thiết bị thi công | Hàn, khoan, cẩu tấm nặng | Lăn tay, miết keo, rullo gai |
| Tuổi thọ trong môi trường khắc nghiệt | Phụ thuộc lớp phủ bảo vệ | Ổn định lâu dài |
Xử lý bề mặt và vết nứt – công đoạn nhiều anh em hay làm ẩu
Tôi muốn nhắc lại cho anh em nhớ kỹ: gia cường không phải dán cái gì đó lên dầm là xong. Bề mặt bê tông mới là gốc của vấn đề. Có thứ lý thuyết nào không xử lý bề mặt mà vẫn bám dính tốt không? Không có. Sách vở nói một đằng, công trường mách một nẻo – và công trường mới là nơi quyết định cuối cùng.
Với bề mặt bê tông: Dùng sợi carbon hay thép tấm thì yêu cầu đầu tiên là mặt dầm phải sạch, khô, bằng phẳng, không có lớp vữa bong tróc, sơn cũ, dầu mỡ. Công đoạn chuẩn bị chuẩn như sau:
- Đục bỏ phần bê tông yếu, lớp vữa trát cũ bong tróc đến lộ mặt bê tông đặc chắc. Không tiếc công đoạn này, nhiều khi chỉ vì để lại một mảng vữa cũ mà cả tấm carbon bong theo sau một mùa mưa.
- Mài phẳng bằng máy mài cầm tay (thường dùng đĩa mài kim cương), hạt mịn, sao cho mặt dầm lộ ra cốt liệu đá, không còn lớp váng xi măng mỏng trên bề mặt.
- Vệ sinh sạch bụi bằng máy thổi hoặc khí nén. Nhiều khi thổi xong rồi phải kiểm tra lại – anh em hay bỏ qua vụ này, bụi còn dính thì keo ăn kém đi một nửa, lúc test kéo bong là lộ ngay.
- Sửa chữa các lỗ rỗ, các vùng bê tông lồi/lõm bằng vữa sửa chữa chuyên dụng (hệ Sika, Mapei, Fosroc đều có dòng vữa polymer-modified), để khô và mài lại phẳng trước khi dán.
Với vết nứt: Quy tắc vàng mà anh em thợ hay quên: vết nứt lớn hơn 0,25 mm phải được bơm keo epoxy xử lý trước khi thực hiện dán tấm sợi carbon. Lý do rất rõ: dưới tải trọng, vết nứt sẽ tiếp tục dịch chuyển. Nếu keo epoxy không bịt kín thì ứng suất tập trung ngay tại vết nứt sẽ kéo tuột tấm carbon ra, toàn bộ công sức gia cường thành công cốc.
Quy trình bơm keo tôi hay chạy:
- Khoan lỗ và cắm đầu bơm (nipple) dọc theo vết nứt, khoảng cách 15–25 cm tuỳ độ rộng vết.
- Vệ sinh lỗ bằng khí nén, cài nipple. Anh em nhớ lau sạch quanh vết nứt trước khi dán miệng bịt.
- Bơm keo epoxy hai thành phần (loại keo có độ nhớt thấp, thấm sâu vào mao dẫn), áp lực vừa đủ, bơm từ dưới lên trên cho đến khi keo tràn ra ở nipple kế tiếp.
- Đợi keo đông cứng (thường 24–48 giờ tuỳ nhiệt độ môi trường), cắt nipple, mài phẳng.
Còn vết nứt nhỏ hơn 0,25 mm thì sao? Vẫn cần xử lý nhưng có thể dùng phương pháp phết keo epoxy mặt ngoài hoặc bơm áp lực thấp, hoặc dùng vữa sửa chữa chuyên dụng để "phẳng hoá" bề mặt. Đừng tiếc công đoạn này, bỏ qua là trả giá sau.
Quy trình thi công dán sợi carbon và thông số neo giữ
Sau khi xử lý xong bề mặt và bơm keo vết nứt, mới đến phần dán sợi carbon. Tôi sẽ đi từng bước cụ thể luôn cho anh em hình dung.
Bước 1 – Pha keo epoxy: Dùng hệ keo resin epoxy 2 thành phần chuyên dụng cho carbon (như Sikadur-30 của Sika, hoặc các dòng tương đương của Mapei, Fosroc). Tỷ lệ pha trộn phải chính xác theo nhà sản xuất, khuấy đều bằng cánh khuấy cơ khí tốc độ chậm – không được khuấy tay vì sẽ lẫn bọt khí, bọt khí tạo lỗ rỗ làm giảm cường độ bám dính nghiêm trọng.
Bước 2 – Lăn lớp keo primer/mồi: Lăn một lớp keo mỏng lên mặt dầm đã vệ sinh, dùng rullo hoặc cọ cứng. Lớp này có tác dụng thẩm thấu vào mao dẫn bê tông, tạo liên kết hoá học với lớp keo chính sau này. Đợi se mặt (thường vài giờ tuỳ nhiệt độ và loại keo), nhưng không để quá thời gian "open time" mà nhà sản xuất quy định, nếu không keo chính dán lên sẽ không ăn vào primer nữa.
Bước 3 – Cắt vải carbon: Đo và cắt tấm sợi carbon theo thiết kế. Quy cách phổ biến trên thị trường là CF-720 (trọng lượng sợi 200 g/m² tương đương dòng N200/HM-20) và CF-730 (300 g/m²), đóng cuộn tiêu chuẩn 50 m². Lưu ý dùng dao cắt sắc, cắt trên mặt phẳng sạch – sợi carbon bám bụi thì giảm bám dính ngay.
Bước 4 – Dán vải carbon:
1. Trát một lớp keo epoxy dày khoảng 1–2 mm lên vùng đã lăn primer.
2. Đặt tấm vải carbon lên, ấn nhẹ bằng rullo cao su hoặc rullo có gai (rullo gai) để đuổi bọt khí và đảm bảo keo thấm qua các sợi.
3. Miết theo chiều dọc sợi, từ giữa ra hai mép – đây là động tác quan trọng nhất, kéo bọt khí ra ngoài và tăng diện tích tiếp xúc.
4. Lớp thứ hai (nếu thiết kế yêu cầu nhiều lớp chồng) đặt khi lớp trước đã se mặt nhưng chưa đông cứng hoàn toàn, trát keo và lặp lại thao tác rullo.
Bước 5 – Kiểm tra và bảo dưỡng: Sau khi dán xong, kiểm tra bằng cách gõ nhẹ – chỗ nào âm thanh bị đục là dấu hiệu bọt khí hoặc tách lớp, cần khoan tiêm keo bổ sung (tiêm sửa chữa). Bảo dưỡng tránh nắng trực tiếp, tránh mưa, tránh va đập trong ít nhất 24–48 giờ đầu.
Thông số neo quan trọng: Một con số mà anh em cần nhớ: chiều dài liên kết và neo hiệu quả của tấm sợi carbon dán dầm bê tông được tính toán khoảng 100 mm. Phạm vi biến dạng và ứng suất liên kết thay đổi đáng kể trong phạm vi 50 mm tính từ vết nứt. Hiểu đơn giản: nếu vết nứt cách đầu dầm hoặc cách mép cuối tấm carbon dưới 100 mm thì bạn cần tính toán lại chiều dài neo, hoặc kéo dài tấm carbon thêm. Không có chuyện cắt vải cho "gọn" rồi dán đại lên là xong, cái này nhiều anh em thợ mới vào nghề hay phạm.
Một vết nứt cách mép tấm carbon dưới 100 mm không phải "chuyện nhỏ" – nó là chỗ mà lực bám chưa kịp phát huy, tấm sợi sẽ nhả chân trước khi kịp chịu lực.
Tải trọng, môi trường và độ bền lâu dài
ến phần mà tôi thấy nhiều bên thiết kế hay làm qua loa: bài toán tải trọng và độ bền thực tế.
Về tải trọng bản thân: Lấy ví dụ dầm bê tông cũ 250x500 mm, nhịp 6 m, cần tăng khả năng chịu uốn thêm khoảng 30%. Nếu chọn bọc thép tấm, giả sử hàn hai bản thép 10x200 mm vào mặt dưới dầm, ta cộng thêm khoảng hơn 30 kg/m dài dầm chỉ riêng thép – chưa kể lớp vữa bảo vệ, bulong neo, sơn chống gỉ. Với dầm dài 6 m, con số tải trọng thêm gần 200 kg chỉ cho một dầm. Trong khi đó, cùng một yêu cầu gia cường, hai lớp vải carbon N200 dán mặt dưới dầm chỉ cộng thêm chưa đến 1 kg/m dài. Anh em tự so sánh, con số chênh lệch rõ ràng.
Về độ bền trong môi trường ẩm, môi trường muối: Sợi carbon không gỉ, không bị ăn mòn trong môi trường chloride, kiềm, axit nhẹ – đây là lý do vì sao các công trình ven biển, cầu cảng, tầng hầm nhà cao tầng ở khu vực nước lợ đang chuyển dần sang dùng CFRP thay cho bọc thép. Thép tấm thì dù có sơn epoxy bảo vệ, vẫn có rủi ro bong lớp phủ theo thời gian, nhất là tại các điểm hàn, điểm khoan bulong – chỗ đó là đầu mối cho nước xâm nhập, lâu ngày gỉ sét, phồng rộp, vữa bảo vệ bong ra, hệ thống gia cường mất tác dụng.
Về khả năng chịu lửa: Phải nói thẳng – sợi carbon bản thân nó không chịu lửa tốt. Keo epoxy nền cũng vậy. Khi nhiệt độ lên cao (cháy), keo epoxy bắt đầu mất cường độ từ khoảng 60–80°C. Vì vậy nếu công trình có yêu cầu chịu lửa, cần phải có lớp vữa trát chống cháy bảo vệ bổ sung phía ngoài tấm carbon, hoặc tính toán hệ số chịu lửa theo quy chuẩn áp dụng. Với thép tấm thì bản thân thép chịu nhiệt tốt hơn, nhưng nếu dán bằng keo thì lớp keo lại là điểm yếu, bài toán này kỹ sư thiết kế phải cân nhắc cụ thể cho từng công trình.
Về tuổi thọ dưới tải trọng lâu dài: Sợi carbon không bị mỏi (fatigue) như thép, không bị từ biến (creep) đáng kể dưới tải trọng dài hạn. Thép tấm thì ngược lại, dưới tải trọng lặp đi lặp lại có thể sinh mỏi, đặc biệt tại mối hàn. Với những dầm cầu, dầm sàn chịu tải trọng động (xe chạy, máy rung), đây là yếu tố rất đáng lưu tâm.
Giới hạn của sợi carbon – khi nào không nên dùng
Nghe tôi tâp nực carbon hay quá, anh em tưởng cứ dán carbon là xong mọi bài toán. Không phải. Có những trường hợp bọc thép tấm vẫn là lựa chọn hợp lý hơn, thậm chí là lựa chọn duy nhất:
- Dầm hư hỏng nặng, bê tông đã vỡ, cốt thép chủ lộ thiên, mặt cắt bị mất gần 50%. Lúc này gia cường bng carbon không đủ khả năng khôi phục tiết diện và độ cứng, cần bọc thép tấm dày, có thể kết hợp phun vữa tạo hình lại mặt cắt trước khi gia cường.
- Yêu cầu tăng độ cứng (moment quán tính) lớn. Sợi carbon tuy chịu kéo cực tốt, nhưng bản thân nó mỏng (chỉ 0,111 mm mỗi lớp), để tăng độ cứng uốn đáng kể thì cần dán nhiều lớp – đến một ngưỡng thì không thực tế, neo giữ bằng keo không đảm bảo. Lúc đó thép tấm với chiều dày vài chục mm sẽ giải quyết triệt để hơn.
- Môi trường có yêu cầu chịu lửa nghiêm ngặt mà không có lớp bảo vệ chống cháy. Đã nói ở trên, carbon chưa phải lựa chọn tối ưu trong trường hợp này.
- Bề mặt dầm gồ ghề, không thể mài phẳng. Trong khi thép tấm có thể chấp nhận bề mặt không quá phẳng (vẫn hàn, khoan neo được), carbon yêu cầu mặt phẳng tương đối chuẩn để keo bám đều.
- Dầm chịu cắt lớn (gần gối dầm): Sợi carbon có thể dán bên hông dầm để chịu cắt (bọc dạng U hoặc đai khép kín), nhưng cấu hình neo phức tạp, nhiều trường hợp bọc thép hình (U, L) vẫn đơn giản và hiệu quả hơn.
Nói thêm một điểm nữa cho anh em đỡ lăn tăn: không có chuyện sợi carbon có thể thay thế 100% giải pháp bọc thép trong mọi trường hợp, nhất là những dầm bị hư hỏng nghiêm trọng, mặt cắt mất nhiều, hoặc cần tăng độ cứng uốn quá lớn mà lớp keo composite sợi carbon không đủ chiều dày để neo giữ. Đừng nghe ai rao "carbon thay thế hoàn toàn thép" mà tin, mỗi công trình phải tính lại cho riêng nó.
Lời nhắn từ công trường
Sau hơn chục năm đụng dầm nứt, cột bong, sàn xì nước, tôi thường tư vấn cho anh em theo hướng đơn giản: nếu công trình trong nhà, môi trường khô ráo, yêu cầu tăng cường độ trung bình – dùng carbon CFRP, gọn nhẹ, nhanh, đỡ phải khoan cấy chi chít. Nếu công trình ven biển, tầng hầm, môi trường có chloride – cứ carbon mà triển khai, đng bọc thép rồi vài năm sau lại gỡ ra làm lại, mệt. Nếu dầm hư nặng, mặt cắt mất nhiều, hoặc yêu cầu chịu lửa – bọc thép tấm vẫn là ông bà tin cậy, đừng cố dùng carbon cho bài toán không hợp.
Một điểm cuối tôi muốn nhắc thẳng: gia cường dầm không phải phép màu, nó chỉ phát huy khi bề mặt được xử lý đúng, vết nứt được bơm keo đầy đủ, keo epoxy được pha đúng tỷ lệ, vải carbon được rullo đuổi bọt khí triệt để. Một trong những công đoạn làm ẩu thì cả hệ thống mất tác dụng – tiền của đội thầu mất, uy tín đơn vị thiết kế mất, quan trọng nhất là an toàn người sử dụng công trình bị đe doạ.
Anh em thi công cứ cầm bảng này đối chiếu, đừng ngại hỏi đơn vị tư vấn thiết kế những thông số đã tính toán: vết nứt >0,25 mm đã bơm chưa, chiều dài neo tấm carbon đã đủ 100 mm chưa, keo epoxy dùng loại nào, có test kéo tại công trường không. Có đủ câu trả lời thì yên tâm làm, thiếu một câu thì đừng tiếc công hỏi lại. Công trường không có chỗ cho sự cẩu thả – và đó là lý do vì sao mấy cái dầm mà anh em làm đúng quy trình vẫn đứng vững sau mười mấy năm mưa nắng.
