Ba thông số này định nghĩa vật liệu CFRP (Carbon Fiber Reinforced Polymer) mà giới kết cấu đang đặt cạnh cốt thép truyền thống trong bảng tính gia cường. Trên thực tế hiện trường, hệ sợi carbon dán ngoài thường được chỉ định khi kết cấu bê tông cốt thép đã xuất hiện vết nứt vượt ngưỡng 0,25 mm, cốt thép biểu bị ăn mòn rõ rệt, hoặc tải trọng khai thác vượt quá công suất thiết kế ban đầu.
Khác với phương án bọc thép hay khoan cấy thép bổ sung, công nghệ sợi carbon gia cường kết cấu bê tông bằng CFRP dán ngoài tác động lên bề mặt kết cấu mà không làm tăng đáng kể tiết diện và trọng lượng bản thân công trình. Một tấm vải sợi carbon N200 dày 0,111 mm khi được tẩm keo epoxy đóng rắn có thể đóng vai trò lớp cốt ngoài, tiếp nhận ứng suất kéo khi kết cấu chịu uốn. Toàn bộ cơ chế truyền tải phụ thuộc vào lớp keo kết dính. Sai một bước ở khâu chuẩn bị bề mặt, hệ CFRP sẽ bong tách trước khi phát huy một phần công suất thiết kế.
Cơ chế kỹ thuật của CFRP trong phục hồi kết cấu bê tông
Sợi carbon trong hệ CFRP là vật liệu composite một phương, chịu kéo cực kỳ hiệu quả theo chiều sợi nhưng gần như không chịu nén và chịu cắt kém theo phương vuông góc. Cấu trúc này phù hợp với nguyên lý gia cường kết cấu bê tông cốt thép: bê tông đã chịu nén, cốt thép và lớp bổ sung CFRP đảm nhận ứng suất kéo.
Khi dán lên mặt dưới dầm, tấm CFRP hoạt động như lớp cốt thép ngoài, kéo dài và phân tán vùng biên chịu kéo. Khi quấn kín cột, hệ sợi tạo ứng suất bó (confinement pressure), biến bê tông cột từ trạng thái phá hoại giòn sang trạng thái biến dạng dẻo có kiểm soát. Mô đun đàn hồi của sợi carbon cao gấp nhiều lần thép thường, nên cùng một lượng biến dạng, CFRP hấp thụ lượng ứng suất lớn hơn rất nhiều.
Đường kính 5–10 micromet. Cường độ 35.000 kg/cm². Ba thông số nhỏ bé đó đã thay đổi cách tính gia cường dầm bê tông bằng sợi carbon từ năm 2008 trở đi.
Tuy nhiên, điểm yếu cốt tử của hệ này nằm ở mặt tiếp giáp. CFRP không tự phát huy khả năng chịu lực nếu keo epoxy không đạt cường độ bám dính quy định. Lực bong tách tại mặt tiếp giáp (interfacial debonding) là dạng phá hủy phổ biến nhất trong các khảo sát sự cố thi công dán sợi carbon. Nguyên nhân trực tiếp thường đến từ ba yếu tố: bề mặt bê tông chưa đạt độ nhám và cường độ kéo bề mặt tối thiểu theo ACI 440.2R-08, lớp keo lót phủ không đều (định mức 0,3 kg/m²), và vết nứt cũ chưa được bơm keo xử lý triệt để trước khi dán.
Phân loại hệ thống SikaWrap và Sika CarboDur
Trên thị trường vật liệu gia cường, hệ thống của Sika chia thành hai dòng chính phục vụ hai bài toán khác nhau: dạng tấm dệt (fabric) dùng để quấn kín và bọc ngoài; dạng thanh pultruded dùng để dán tăng cường uốn cục bộ.
Tấm dệt một phương SikaWrap-231 C là giải pháp tiêu biểu cho cột, dầm và tường xây. Vải có chiều chịu lực chính theo phương dọc sợi, được tẩm keo tại công trường bằng hệ epoxy đồng bộ. Khi đóng rắn, tấm composite hình thành liên kết đồng nhất với bề mặt bê tông. Hệ này thường dùng để cải thiện khả năng chịu cắt của dầm, bó cột tăng khả năng chịu nén lệch tâm, và vá các vùng cốt thép bị ăn mòn mất mát tiết diện.
Thanh pultruded Sika CarboDur S512 và S914 là các dải carbon đặc, tiết diện chữ nhật, gắn vào bề mặt bê tông bằng keo Sikadur-30. Dòng này chuyên gia cường uốn cho sàn và dầm, đặc biệt hiệu quả khi cần tăng mô men chịu uốn dương tại nhịp hoặc mô men âm tại gối. Khác với tấm dệt, thanh pultruded có độ cứng riêng cao, định vị chính xác và kiểm soát chiều dày lớp gia cường tốt hơn.
| Đặc tính | SikaWrap-231 C (tấm dệt) | Sika CarboDur (thanh pultruded) |
|---|---|---|
| Hình thức | Vải cuộn, dán tại hiện trường | Thanh đặc định hình sẵn |
| Chiều dày lớp | ~0,111 mm/lớp (vải N200) | Theo mã hiệu S512 (~1,2 mm) hoặc S914 (~1,4 mm) |
| Ứng dụng chính | Bó cột, gia cường cắt dầm, tường | Gia cường uốn sàn và dầm |
| Keo kết dính | Hệ epoxy đồng bộ Sika | Sikadur-30 |
| Ưu điểm nổi trội | Ôm sát hình học phức tạp, quấn kín | Định vị chính xác, kiểm soát tiết diện |
| Hạn chế | Cần tay nghề tẩm keo đồng đều | Khó bám sát mặt cong nhỏ |
Cả hai hệ đều yêu cầu keo epoxy gốc bisphenol-A đạt cường độ bám dính kéo theo chỉ dẫn kỹ thuật của nhà sản xuất. Thay thế keo bằng sản phẩm không đạt chuẩn đồng nghĩa với việc hủy bỏ toàn bộ hệ số an toàn của thiết kế. Ưu điểm sợi carbon trong xây dựng chỉ phát huy khi toàn hệ liên kết đồng nhất.
Chuẩn bị bề mặt và xử lý khuyết tật trước khi dán
Gia cường CFRP thành công hay thất bại phụ thuộc phần lớn vào khâu chuẩn bị bề mặt. Lớp keo epoxy chỉ phát huy cường độ khi bám trên nền bê tông có cường độ kéo bề mặt tối thiểu theo ACI 440.2R-08 và độ ẩm dưới ngưỡng quy định. Mọi vết nứt, lỗ rỗ, vùng bong tróc phải được xử lý dứt điểm trước khi trải vải hoặc dán thanh.
Quy trình chuẩn bị bề mặt gồm các bước bắt buộc:
- Mài phẳng toàn bộ vùng dự kiến dán, loại bỏ lớp vữa trát, sơn, bụi bẩn, dầu mỡ và phần bê tông sun phong.
- Xử lý nứt dầm bằng sợi carbon và các vị trí nứt khác có bề rộng lớn hơn 0,25 mm bằng bơm keo epoxy áp lực. Vết nứt nhỏ hơn có thể chấp nhận nếu không phát triển thêm và không thấm nước.
- Trám vá lỗ rỗ, hốc bọng, vùng bê tông rỗ tổ ong bằng vữa sửa chữa polymer hoặc vữa epoxy hai thành phần. Không dùng vữa xi măng thường vì co ngót và bám dính kém.
- Vệ sinh bụi bằng máy thổi khí hoặc chổi công nghiệp, để bề mặt khô tự nhiên hoặc sấy cưỡng bức đạt độ ẩm quy định trước khi quét keo lót.
- Quét lớp keo lót epoxy định mức 0,3 kg/m², dàn đều bằng con lăn hoặc cọ. Lớp này thẩm thấu vào mao dẫn bê tông, tạo bám dính cơ học cho lớp keo chính.
Sau khi keo lót se mặt, tiến hành dán vải hoặc thanh. Quá trình tẩm keo và đầm ép phải đảm bảo không còn túi khí giữa lớp CFRP và bề mặt. Bất kỳ túi khí nào cũng là điểm phát sinh ứng suất tập trung, dẫn đến bong tách cục bộ khi chịu tải.
Tiêu chuẩn thiết kế ACI 440.2R-08 và TCVN 9344:2012
Việt Nam hiện chưa ban hành tiêu chuẩn riêng cho thiết kế và nghiệm thu thi công dán sợi carbon. Thực tế thiết kế đang tham chiếu ACI 440.2R-08 của Hoa Kỳ hoặc chỉ dẫn kỹ thuật Fib 14, TR55 của châu Âu. Trong khi đó, khâu kiểm định hiện trạng và đánh giá năng lực chịu tải còn lại của kết cấu dựa trên TCVN 9344:2012.
ACI 440.2R-08 quy định rõ các hệ số an toàn cho vật liệu CFRP, bao gồm:
- Hệ số giảm cường độ môi trường phụ thuộc loại sợi và điều kiện phơi nhiễm.
- Hệ số giảm do phá hoại bong tách, lấy theo trạng thái giới hạn cường độ bám dính của keo.
- Giới hạn ứng suất kéo cho phép trong CFRP thường lấy không vượt quá một phần đáng kể cường độ chịu kéo danh định, kèm theo hệ số an toàn vật liệu.
- Yêu cầu kiểm soát biến dạng và cấu tạo neo tại đầu tấm CFRP để tránh bong tách sớm.
Cùng với đó, TCVN 9344:2012 đưa ra khung đánh giá độ tin cậy kết cấu gồm các cấp A, B, C, D tương ứng mức độ hư hỏng và khả năng khai thác an toàn. Kết quả kiểm định là cơ sở để quyết định có cần gia cường bằng CFRP hay không, hoặc chỉ cần sửa chữa cục bộ. Một bản thiết kế gia cường CFRP tách rời khỏi kết quả kiểm định hiện trạng sẽ thiếu cơ sở kỹ thuật và khó nghiệm thu.
Một điểm đáng lưu ý: ACI 440.2R-08 không phải công thức áp dụng được cho mọi cấu kiện. Với cột hình chữ nhật có tỷ lệ chiều dài cạnh lớn trên chiều rộng vượt 2, hoặc cạnh ngắn vượt 90 cm, hiệu quả bó cột bằng sợi carbon giảm rõ rệt do ứng suất bó không phân bố đều quanh chu vi. Lúc này cần tính toán bổ sung hoặc kết hợp phương án gia cường khác như bọc thép, mở rộng tiết diện. Áp dụng máy móc công thức cho mọi trường hợp sẽ tạo cảm giác an toàn giả.
Những lưu ý kỹ thuật khi thi công gia cường cột và dầm

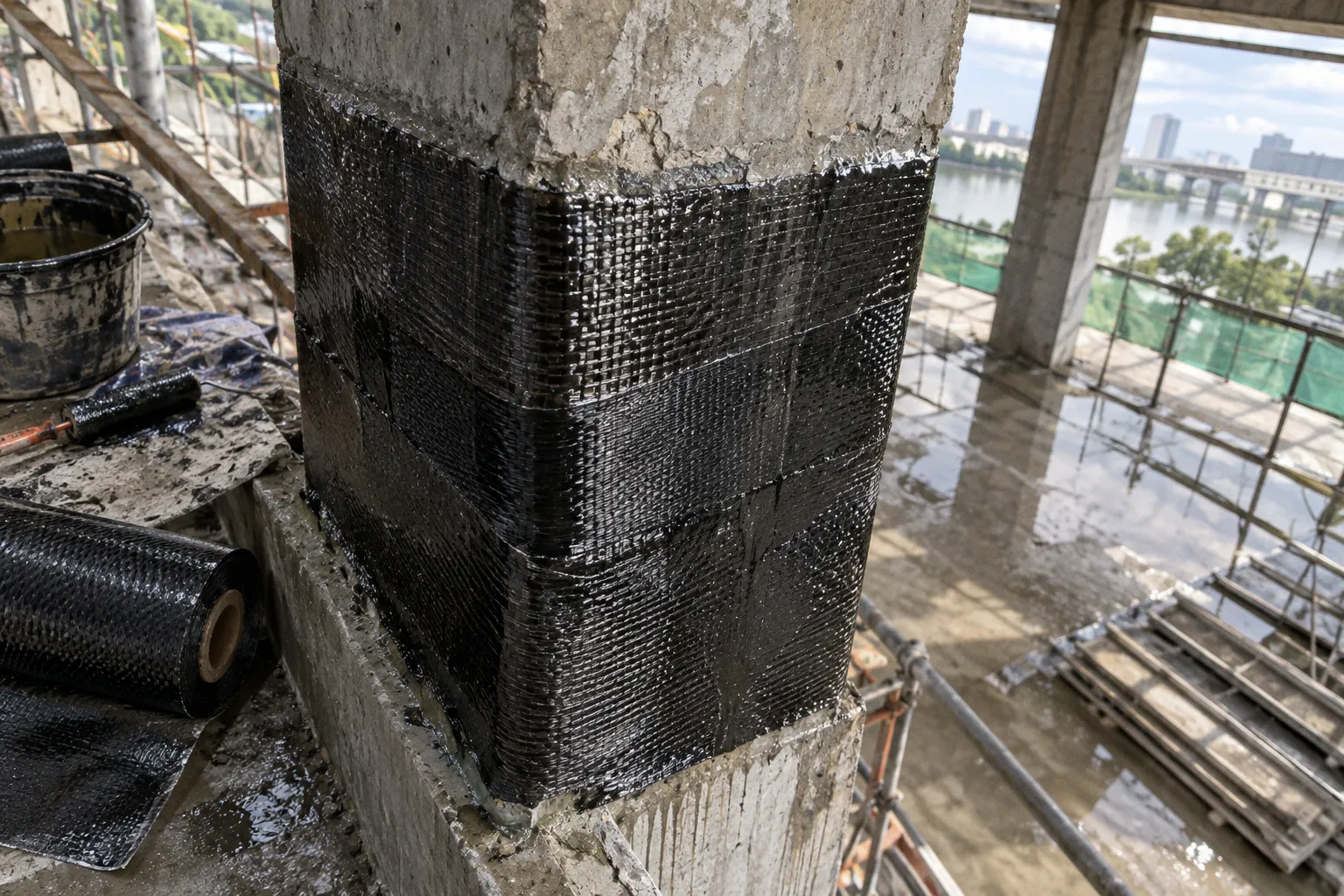

Trên cột, hệ CFRP thường được quấn kín toàn bộ chu vi với mục tiêu tạo ứng suất bó, hoặc quấn hở một phần nếu bị hạn chế bởi liên kết kết cấu lân cận. Khi quấn kín, cường độ bê tông cột tăng đáng kể cả về chịu nén lệch tâm lẫn chịu cắt. Khi quấn hở, hiệu quả giảm vì áp lực bó không khép kín. Đối với cột chịu nén lệch tâm lớn, cần kết hợp thêm lớp CFRP ở mặt chịu kéo để bù cốt thép.
Trên dầm, hai vị trí cần ưu tiên xử lý:
- Mặt dưới dầm nhịp: dán thanh Sika CarboDur để tăng mô men chịu uốn dương, đặc biệt khi dầm xuất hiện vết nứt uốn đứng tại nhịp với bề rộng vượt 0,25 mm.
- Vùng gối dầm: dán tấm SikaWrap theo phương chữ U hoặc quấn kín để tăng khả năng chịu cắt, đặc biệt khi mật độ đai thép bị ăn mòn hoặc thiếu hụt so với thiết kế.
Tại vùng neo CFRP, bắt buộc bố trí cơ cấu neo cơ học bổ sung hoặc kéo dài chiều dài neo phù hợp tính toán. Neo không đủ dài sẽ gây bong tách đầu tấm, là dạng phá hủy phổ biến nhất trên thực tế. Khoảng cách giữa các lớp vải cần đảm bảo đủ chiều dày keo kết dính để truyền ứng suất đồng đều. Xếp chồng quá nhiều lớp mà không kiểm soát lớp keo sẽ tạo mặt phân cách yếu.
Về điều kiện môi trường, CFRP cần được thi công trong khoảng nhiệt độ và độ ẩm không khí theo quy định của nhà sản xuất keo, tránh ánh nắng trực tiếp và mưa trong quá trình đóng rắn. Keo epoxy không đóng rắn đúng điều kiện sẽ không đạt cường độ thiết kế, dẫn đến bong tách sau vài tháng đưa vào sử dụng.
Nguy cơ lớn nhất của hệ CFRP không đến từ vật liệu, mà từ lớp keo epoxy chưa đạt chuẩn và bề mặt bê tông chưa chuẩn bị đúng quy trình.
Vị trí của CFRP trong bài toán gia cường tổng thể
CFRP không phải phương án duy nhất và cũng không phải phương án tối ưu cho mọi tình huống. Với kết cấu ăn mòn cốt thép nghiêm trọng kèm bong tróc sâu lớp bê tông bảo vệ, cần kết hợp sửa chữa bê tông bằng vữa polymer chuyên dụng trước khi dán CFRP. Với dầm nứt do quá tải kéo dài, cần đánh giá lại sơ đồ tải trọng và khả năng chịu lực còn lại trước khi quyết định mức gia cường.
Ở góc nhìn kỹ thuật tổng thể, hệ sợi carbon đạt hiệu quả cao nhất khi được tích hợp vào chuỗi giải pháp: kiểm định hiện trạng theo TCVN 9344:2012, sửa chữa khuyết tật bê tông và cốt thép, sau đó dán CFRP theo thiết kế dựa trên ACI 440.2R-08. Tách rời bất kỳ khâu nào, hiệu quả cuối cùng đều bị suy giảm rõ rệt hoặc triệt tiêu.
Một tấm vải carbon 0,111 mm dán trên nền bê tông không đạt cường độ kéo bề mặt sẽ không khác gì lớp giấy dán trang trí. Ngược lại, hệ CFRP được thi công đúng quy trình có thể kéo dài tuổi thọ khai thác của dầm, cột lên thêm hàng chục năm mà không cần dừng vận hành công trình. Giá trị thực của công nghệ gia cường sợi carbon nằm ở chất lượng thi công và tính toán phía sau nó, không phải ở thông số trên catalog.
Khuyến cáo cuối cùng: mỗi dự án gia cường CFRP phải bắt đầu bằng một bản kiểm định hiện trạng độc lập, tiếp theo là bản tính toán thiết kế có chữ ký của kỹ sư chủ trì, và kết thúc bằng biên bản nghiệm thu từng lớp keo, từng tấm vải. Bỏ qua bất kỳ mắt xích nào, cả hệ thống đều đứng trước nguy cơ phá hủy sớm.
